Hướng dẫn sử dụng lệnh Toroidal Bend trong Creo

Sử dụng lệnh Toroidal Bend trong Creo để cuộn 1 chi tiết theo ý muốn. Bài viết sau đây sẽ hướng dẫn bạn tự học Creo với lệnh này.

Lệnh Toroidal Bend có tác dụng gì?

Toroidal Bend: là 1 lệnh của phần mềm Creo cho phép người sử dụng có thể uốn cong 1 chi tiết theo đường biên dạng với bán kính có thể tùy chỉnh, hoặc cuộn tròn 360 độ.

Cách thực hiện theo từng bước như sau:

Bước 1: tạo 1 khối Extrude có bề dày 5mm với tiết diện là hình chữ nhật.

Nếu muốn đường kính của khối tròn là bao nhiêu thì làm thế nào?

Chiều dài của tiết diện = đường kính *pi.

Toroidal Bend trong Creo

Bước 2: tạo chữ nổi trên bề mặt khối Extrude này.

Tạo chữ trong Creo

Bước 3: chọn lệnh Toroidal Bend trong menu.

lệnh Toroidal Bend trong Creo

Bước 4: chọn References > Solid Geometry > Profile Section > define > chọn mặt phẳng vẽ biên dạng:

Vẽ biên dạng trong Creo

Bước 5: vẽ Biên dạng Và gốc tọa độ Coordinate System như hình, đây sẽ là biên dạng theo phương vuông góc khi uốn cong > OK.

Coordinate System trong Creo

Bước 6: Nhập bán kính uốn, hay chọn 360 degrees Bend để cuốn 360 độ. Khi chọn tùy chọn này, yêu cầu ta phải chọn 2 mặt đầu để nó tiếp xúc với nhau và khép kín 1 vòng tròn.

Lệnh uống cong trong Creo

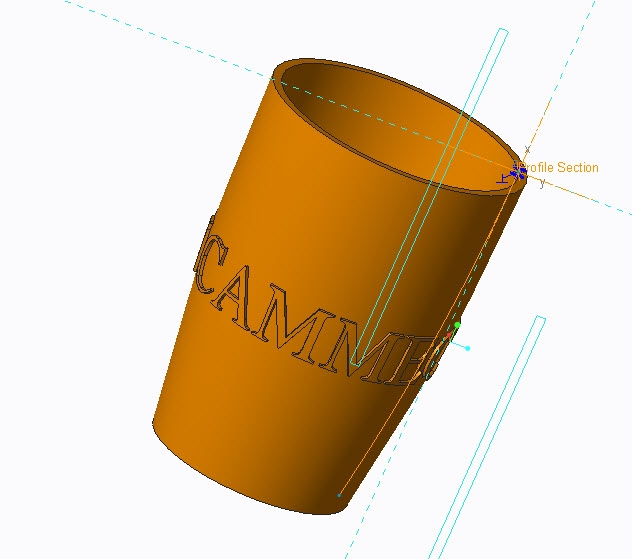

Kết quả: Được như hình và khi kiểm tra ta được đường kính mong muốn.

Sử dụng lệnh Toroidal Bend trong Creo

Với ứng dụng của lệnh Toroidal Bend này các bạn có thể cuộn tròn những chi tiết có biên dạng phức tạp, ví dụ như vỏ bánh xe ,các loại chai nước ,...

Các bạn có thể xem thêm bài viết về lệnh Toroidal Bend này của giảng viên Đinh Việt Cường của trung tâm CAMMECH ở link sau:

Link bài viết: https://cammech.edu.vn/toroidal-bend-tren-creo-683-27.html

 Chúc các bạn thành công!

-----------------------------------------
