Sử dụng Offset Replace Surface Feature

Lệnh Offset replace surface feature sử dụng làm gì?

Offset replace surface feature có chức năng để thay thế bề mặt khối bằng một bề mặt khác khi bạn thiết kế Creo.

Để hiểu hơn về lệnh này chúng ta cùng thực hành 1 ví dụ như sau:

Bước 1: Đầu tiên bạn tạo 1 khối extrude và 1 surface  bất kỳ như sau:

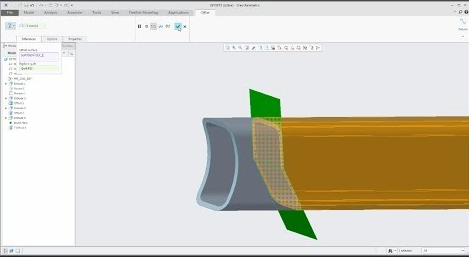

Bước 2: chọn mặt phẳng cần thay thế trên khối extrude sau đó chọn Offset>Replace Surface Feature

Bước 3: Chọn mặt phẳng thay thế là surface vừa tạo

Kết quả ta được như hình:

Nếu muốn giữ lại mặt surface giới hạn bạn chỉ cần chọn Option và Tick Chọn Keep Replace Quilt

Chúc bạn thành công!
