Tạo Curve bằng lệnh Cross Section

Trên Creo công cụ tạo curve rất đa dạng bao gôm:

+ Tạo Cơ qua các ràng buộc điểm ( Curve through point )

+ Tạo cơ từ tiết diện mặt cắt ( Curve from cross section )

+ Tạo cơ từ hàm số biến thiên ( Curve from Equation )

Lệnh Curve from cross section trên Creo là lệnh tạo curve từ một tiết diện mặt cắt rất hay mà lại đơn giản. Hôm nay mình sẽ hướng dẫn các bạn tạo ra và cách ứng dụng nó.

Đầu tiên chúng ta tạo 1 khối Extrude trên mặt TOP có tiết diện là hình tròn với kích thước 100x100 như hình:

Tiếp theo các bạn tạo 1 mặt phẳng DTM1 song song với mặt TOP hướng lên trên 50mm.

Kế tiếp chúng ta tạo 1 trục A1 hợp giữa mặt RIGHT và mặt DTM1 vùa tạo.

Tiếp theo tạo mặt phẳng DTM2 đi qua trục A1 vừa tạo và hợp với mặt DTM1 một góc 30 độ

Trên thanh công cụ hiển thị chọn View Manager à Section à New à Planar à Click vào mặt phẳng DTM2 à Click chuột giữa vào vùng trống trên vùng đồ họa à OK.

Hoặc các bạn cũng có thể chọn thanh View trên thanh công cụ sau đó chọn Section à Planar à OK.

Kết quả ta được 1 hình có biên dạng như sau:

Vào Datum à Curve à Curve from cross section à Click vào tiết diện mặt cắt à OK. Ta được đường Curve như sau:

Như vậy là các bạn đã có được đường Curve from cross section

Bây giờ để thấy rõ tác dụng của nó các bạn vào lệnh Sweep.

Chọn đường dẫn là đường Curve vừa tạo và vẽ cho nó tiết diện là 1 hình tròn với đương kính 10mm. Sau đó chọn OK à OK

Kết quả ta được 1 hình như sau:

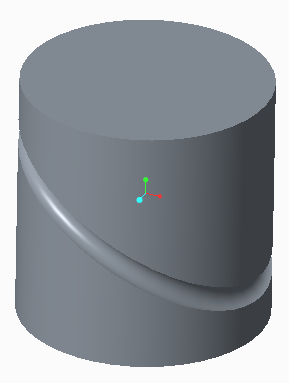

Hoặc các bạn có thể chọn chế độ Remove Material ta được nhu hình:

Tương tự các bạn có thể tham khảo bài viết tạo cơ trên Solidworks theo đường link sau: https://cammech.edu.vn/equation-drive-curve-phan-1-648-27.html​
