ArtCam Pro: Gia công chiếu đường chạy dao 2D lên bề mặt cong

Đôi khi trong gia công sản phẩm, ta hay gặp những trường hợp như: Chạy chữ hoặc Lô gô bám theo mặt cong đã thiết kế, chạy gân lá, chạy những hoa văn chỉ trên mặt cong….

Trong Artcam, về nguyên tắc bạn có thể thiết kế những đối tượng đó bằng những lệnh xây dựng Relief. Rồi sử dụng kiểu chạy dao như : Z Level Roughing, Machine Relief.

Tuy nhiên, có một cách chạy dao khác rất hay vì tiết kiệm được thời gian gia công và bạn cũng không cần tạo Relief cho chúng. Đó là: Feature Machining.

Để hiểu rõ, các bạn lần lượt thực hiện các ví dụ sau!

I. Tạo Relief và các đối tượng vector cần gia công:

1. Tạo một Model có kích thước là: 500x300

2. Tạo các Vector như hình sau:

gia công 2D artcam

3. Mục đích của các vector trên là sử dụng để làm đường dẫn (drive curve) và mặt cắt (profile) khi sử dụng lệnh tạo Relief bằng cách quét vector Extrude.

Kết quả ta có được bề mặt cong như hình:

gia công 2D artcam

3. Tiếp tục tạo các Text có nội dung như sau:

gia công 2D artcam

II. Lập trình gia công bề mặt cong vừa tạo:

Bằng những lệnh tạo đường chạy dao trong 3D Toolpath: Z level Roughing để chạy thô và Machine Relief (chạy tinh).

Bạn có được bề mặt sau khi gia công như hình sau:

gia công 2D artcam

III. Tạo ra các Feature Machining:

1. Trong 3D Toolpath, hãy tạo một Feature cho việc gia công bằng cách click chuột vào biểu tượng như hình

Feature Machining

Ở đây, bạn đang tạo một Feature lõm.

2. Hãy thiết lập các thông số trong cửa sổ Create Recessed Feature như hình sau.

Feature Machining

Trước khi click vào Create, bạn đừng quên chọn chữ CAMMECH làm vector  tạo Feature. Nói cách khác, ta muốn gia công phần chữ này lõm xuống 5mm, bám theo mặt cong.

3. Tương tự, bạn tạo một Feature machining là Centerline Engraved Feature bằng cách click chuột vào biểu tượng như hình sau

Feature Machining

Đây là kiểu Feature mà tâm dao sẽ chạy theo vector được chọn.

4. Thiết lập các thông số trong cửa sổ Create Centerline Feature như sau, hãy chọn phần chữ Trung Tâm CAD/CAM/CNC làm vector tạo ra Feature.

Feature Machining

IV. Gia công các Feature đã tạo ở trên:

1. Chọn kiểu gia công là Feature Machining như hình

Feature Machining 3D Toolpath

2. Thiết lập Phôi, dao và các thông số

Feature Machining 3D Toolpath

3. Cho mô phỏng đường chạy dao, bạn thấy rằng, tâm dao chạy theo biên dạng chữ, chiều sâu 5mm bám đều theo mặt cong.

Feature Machining 3D Toolpath

Feature Machining 3D Toolpath

4. Tiếp tục sử dụng kiểu chạy dao Feature Machining như trên để gia công chữ CAMMECH.

Thiết lập dao và các thông số như sau:

Feature Machining 3D Toolpath

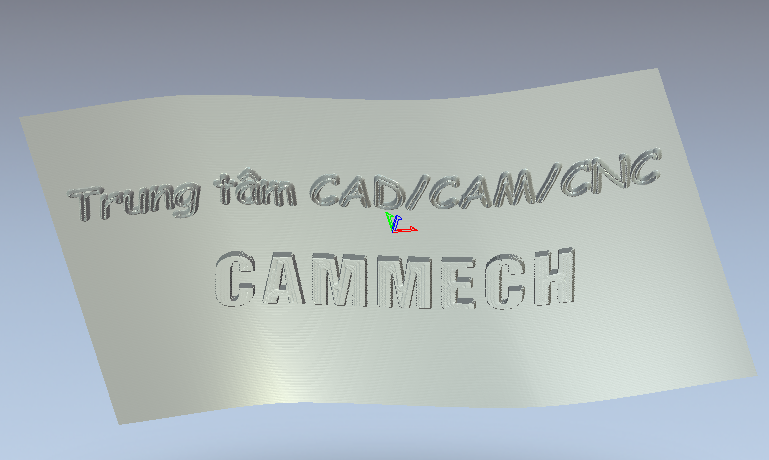

5. Mô phỏng, ta được kết quả:

Mô phỏng gia công chữ trên Artcam

Mô phỏng gia công chữ trên Artcam

Bằng kiểu chạy dao này, bạn hãy sáng tạo bằng cách tạo các Vector có hình dạng phức tạp là: những hoa văn, các đường chỉ, logo công ty,….và cho chạy ôm theo bề mặt cong. Kiểu chạy dao này giúp bạn tiết kiệm thời gian rất nhiều so với các kiểu khác.

Bài viêt mang tính chất giới thiệu chức năng của lệnh chứ không đi vào chi tiết giải thích cặn kẽ các tùy chọn.

Vậy nên, bạn đọc có thắc mắc gì vui lòng gửi về địa chỉ mail cammechco@gmail.com để được giải đáp thêm.

--------------------------------------
