Tạo dao Tiện 3D Tool trên Mastercam

Tự Học Mastercam
08/06/2026

Hướng dẫn cách tạo dao 3D trên phần mềm Mastercam và dùng dao vừa tạo để gia công một biên dạng chép hình.

Mục lục

1. Tại sao cần sử dụng dao định hình?
2. Tạo 3D Tool
3. Tạo cán dao (Define Holder)
4. Chọn chip dao (Define insert)

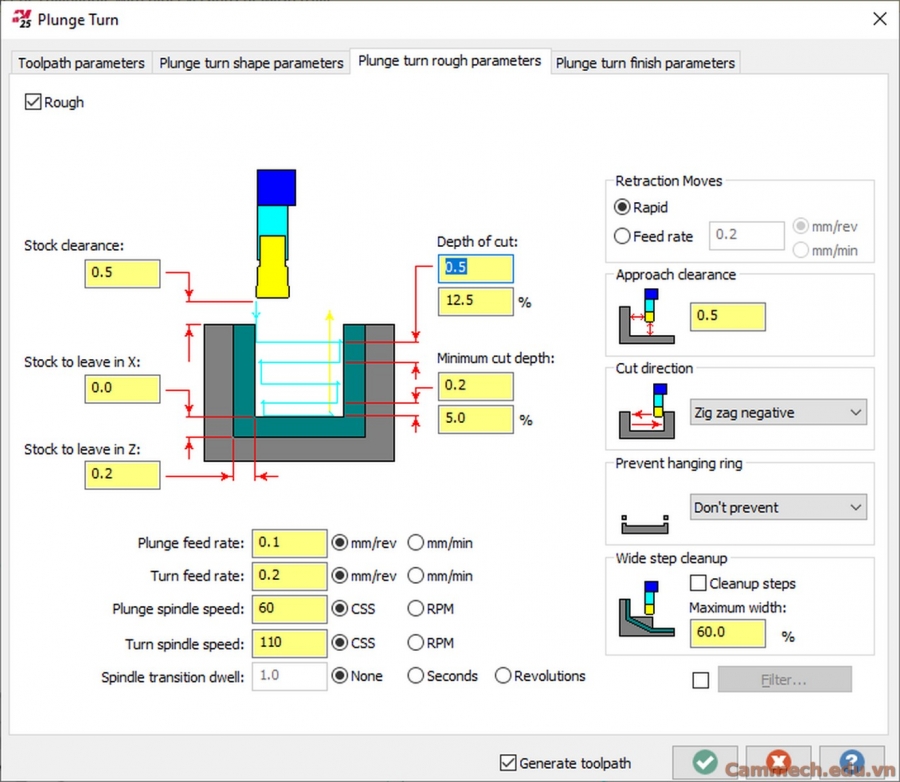

5. Thiết lập Plunge turn

1. Tại sao cần sử dụng dao định hình?

Trong sê ri này CAMMECH sẽ chia sẻ về các vấn đề gia công thực tiễn từ công việc thực tế và các vấn đề gặp phải khi gia công từ các học viên của CAMMECH.

Trong bài viết này, CAMMECH sẽ giới thiệu cho các bạn cách tạo dao 3D trên phần mềm Mastercam và dùng dao đó để tạo nên một hình dạng chép hình.

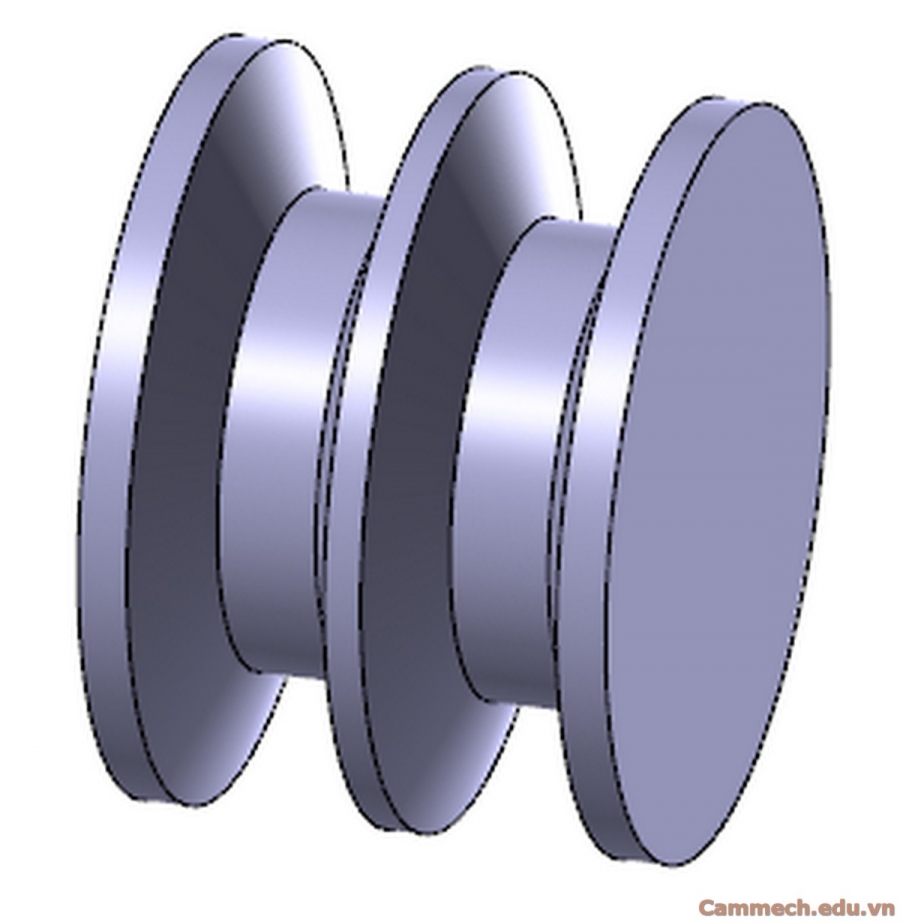

Đây là cái pulley, thứ mình sẽ dùng để ví dụ.

Tạo dao Forming tool bằng 3D tool trên Mastercam

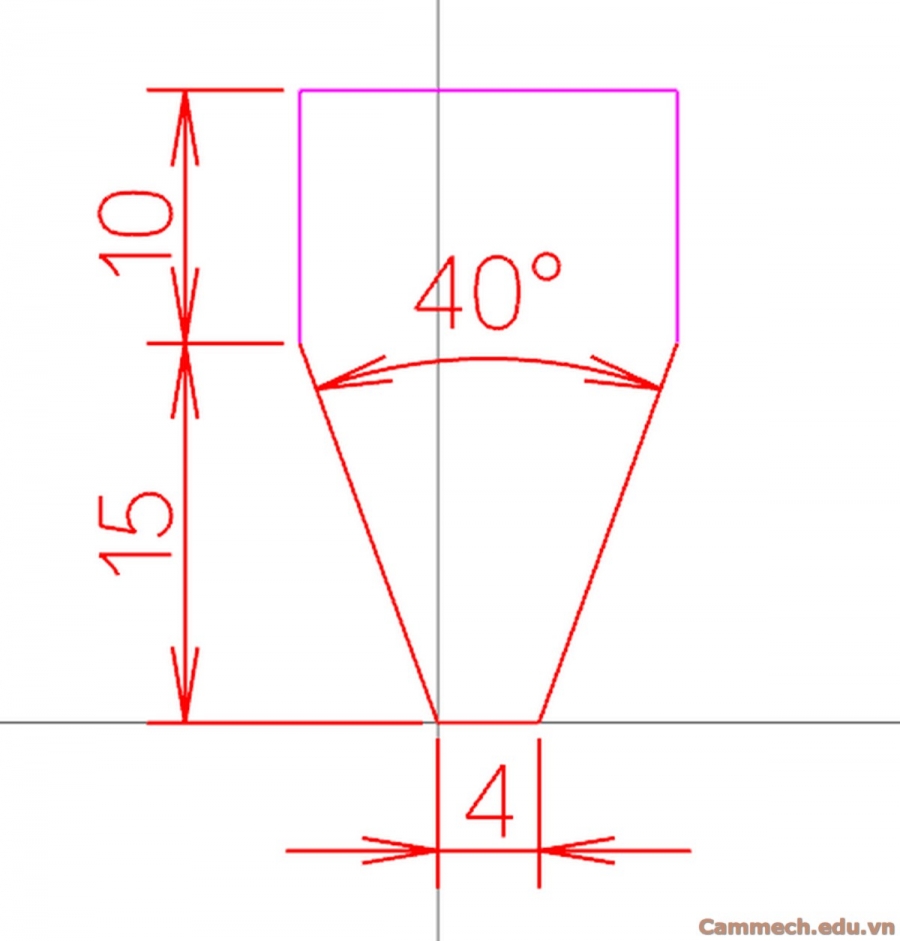

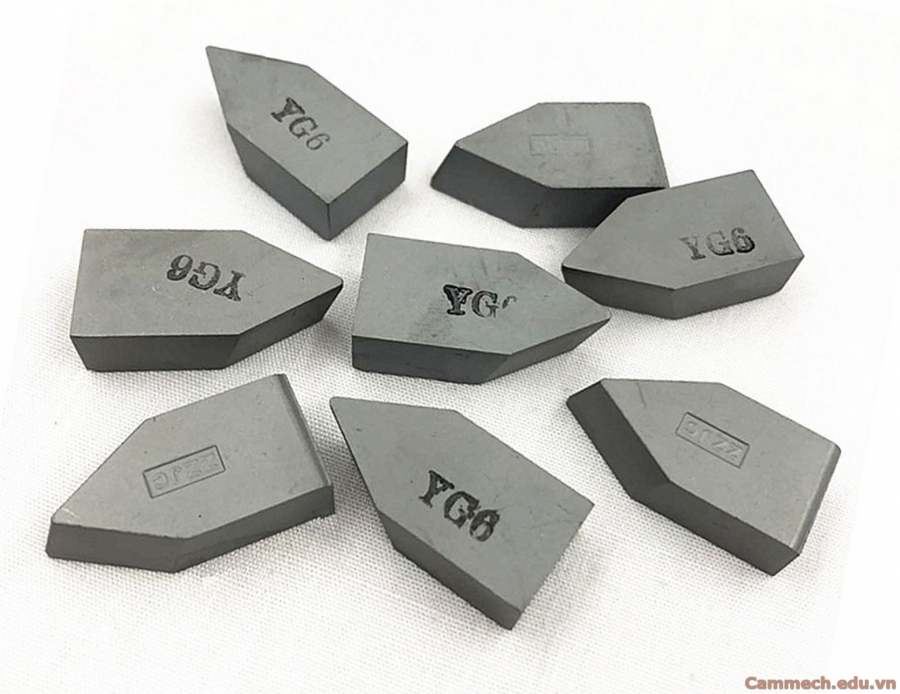

Vấn đề là bạn đã có dao tự chế. Đây là mảnh insert YG6 đã được mài lại để có phần mũi phẳng có cạnh ngang 4mm ở đầu mũi.

Và bạn cần đường chạy dao đi zigzag nhấn thẳng xuống để biên dạng 2 bên mũi dao được áp vào mặt bên của Pulley để lấy được góc 40deg.

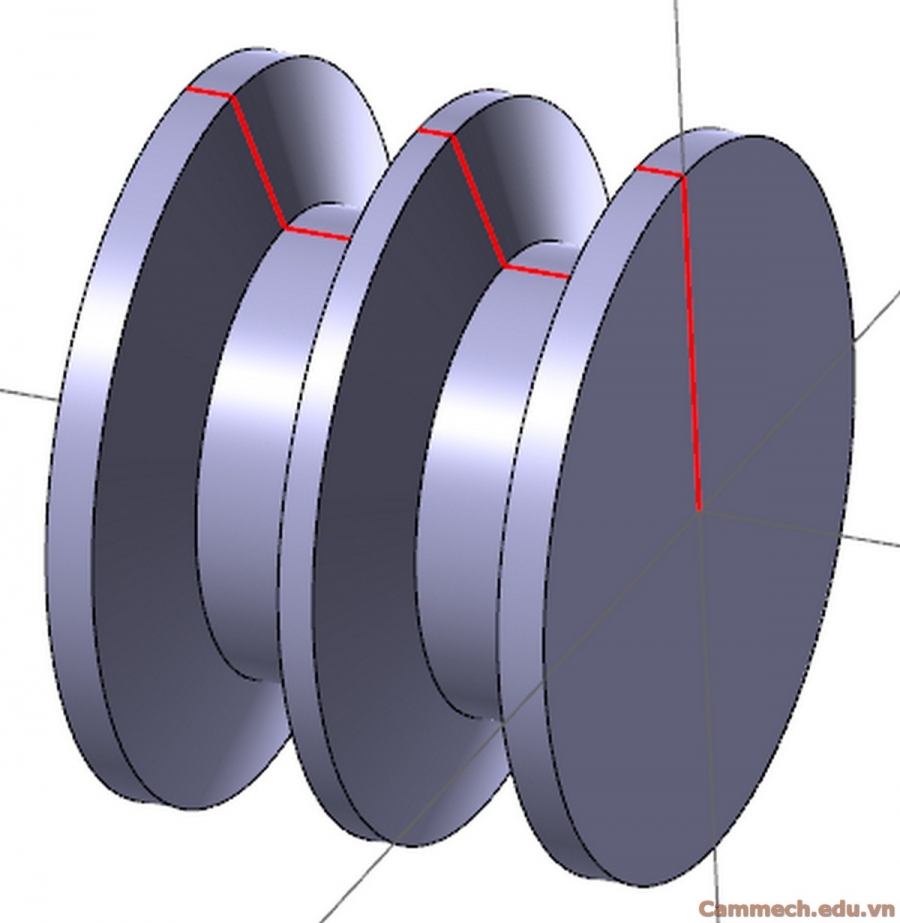

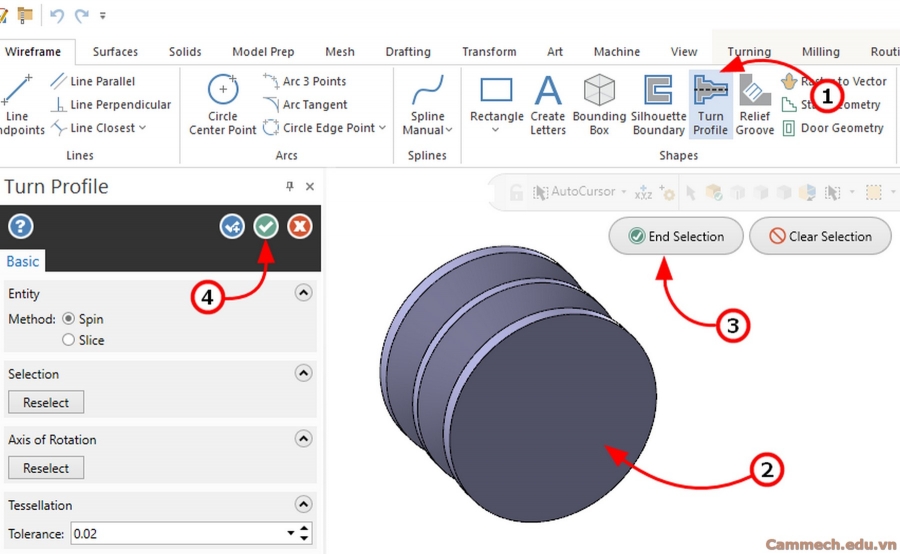

Đầu tiên mình sẽ load chi tiết này vào Mastercam. Mình chọn máy tiện và lấy biên dạng tiện của chi tiết.

2. Tạo 3D Tool

Tại sao phải tạo 3D tool mà không dùng create tool bình thường, lý do là vì tạo tool thông thường, Mastercam chỉ thấy được phần mũi trước của dao tiện. còn phần mũi sau sẽ không đc tính vào đường chạy dao.

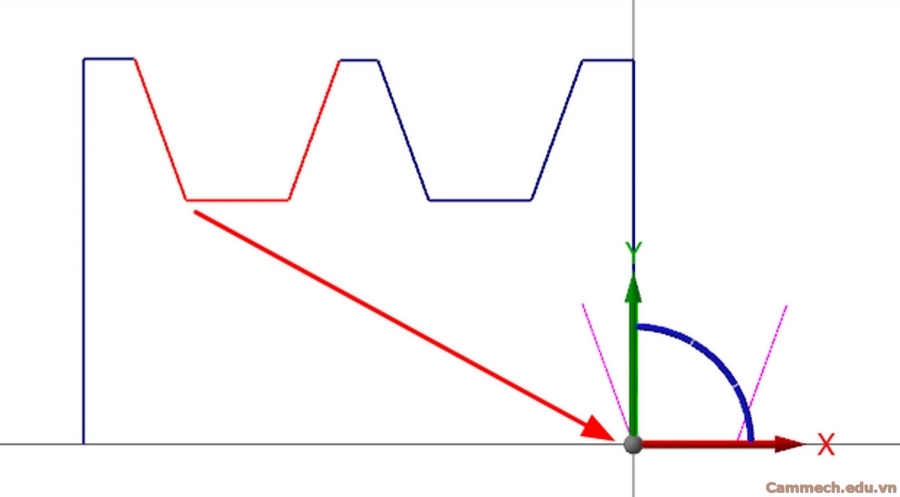

Bước 1: Copy biên dạng của rãnh.

Dùng Dynamic Transform để copy biên dạng rãnh của chi tiết. Phần này để lấy biên dạng để vẽ nên dao.

Lưu ý: Mình tách ra làm Level cho tool riêng biệt, dùng các công cụ Wireframe và Solid để tạo nên dao.

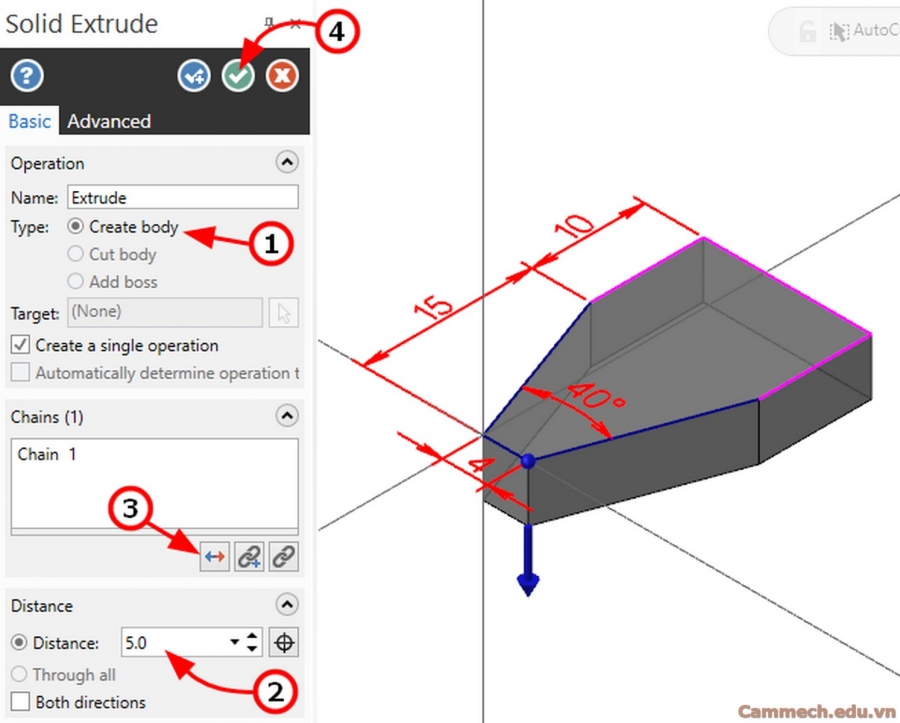

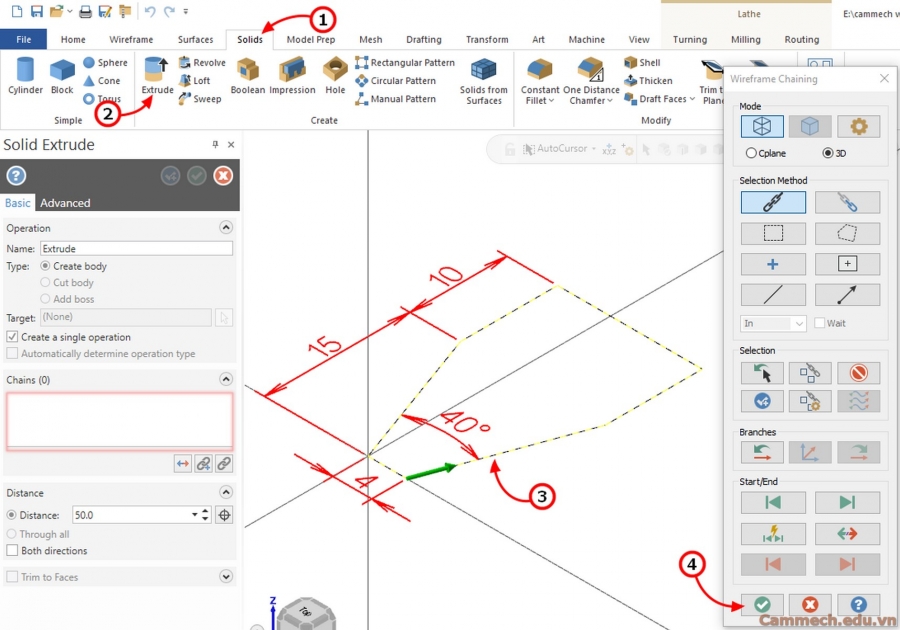

Bước 2: Extrude ra chip dao

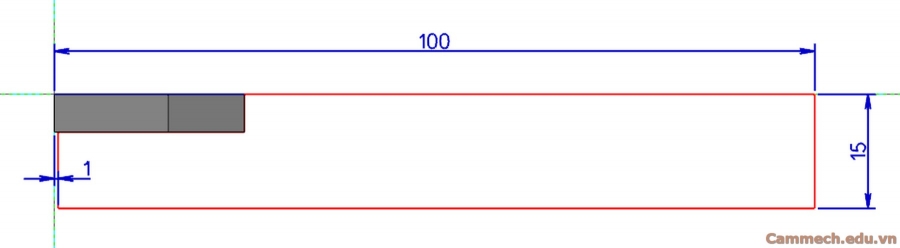

Bước 3: Vẽ cán dao

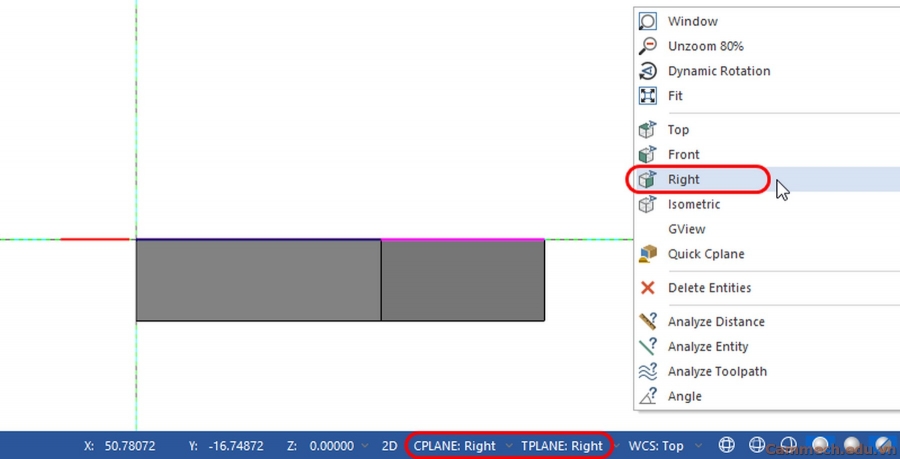

Chuyển sang right view để vẽ cán dao

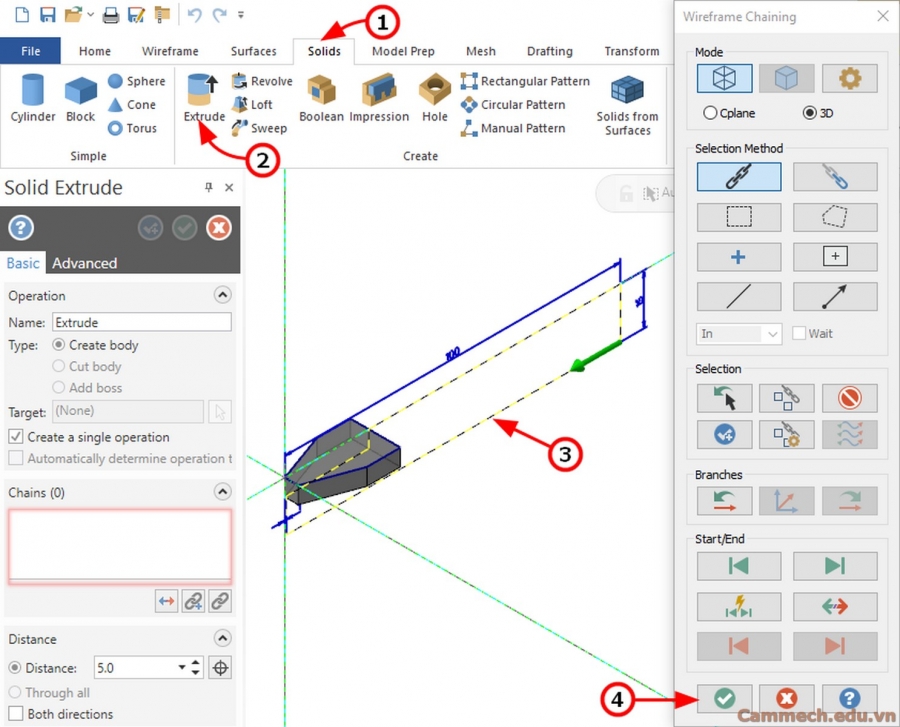

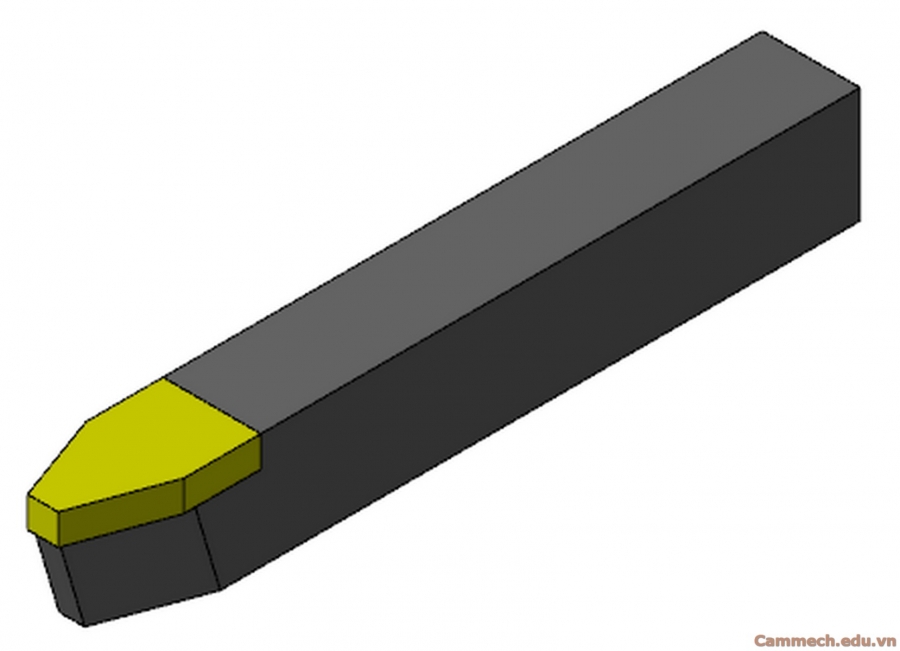

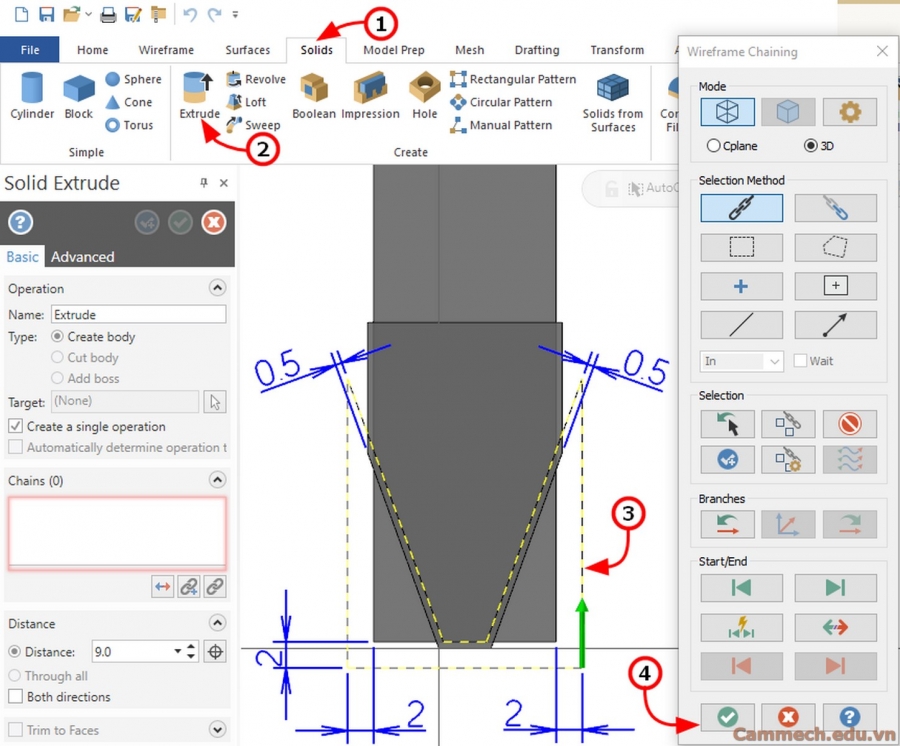

Bước 4: Extrude ra cán dao

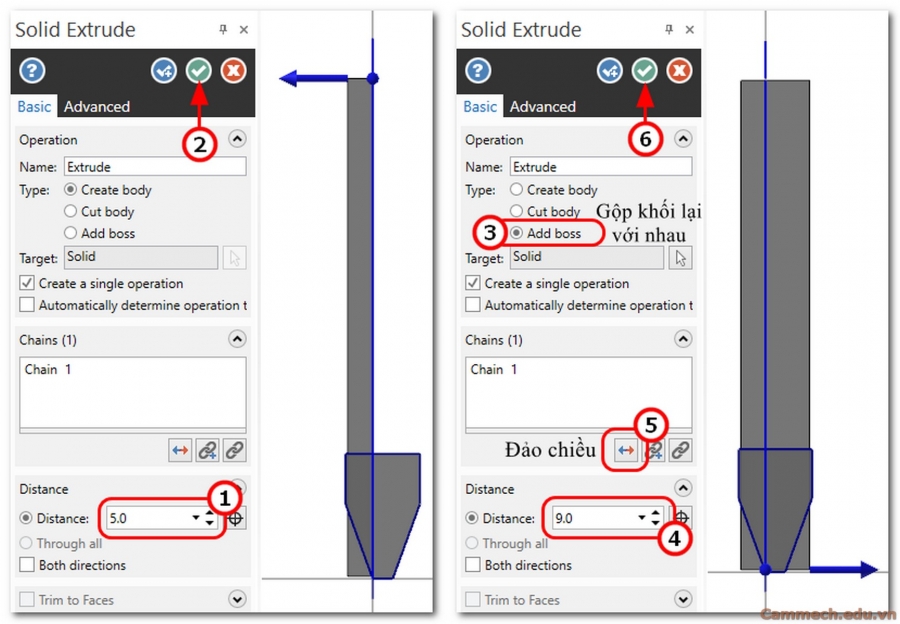

Extrude -> Create Body để tạo cán riêng. Đùn 5mm sang một bên của cán.

Sau đó Extrude -> Add boss để hợp nhất khối của cán. Đùn thêm 9mm sang bên còn lại.

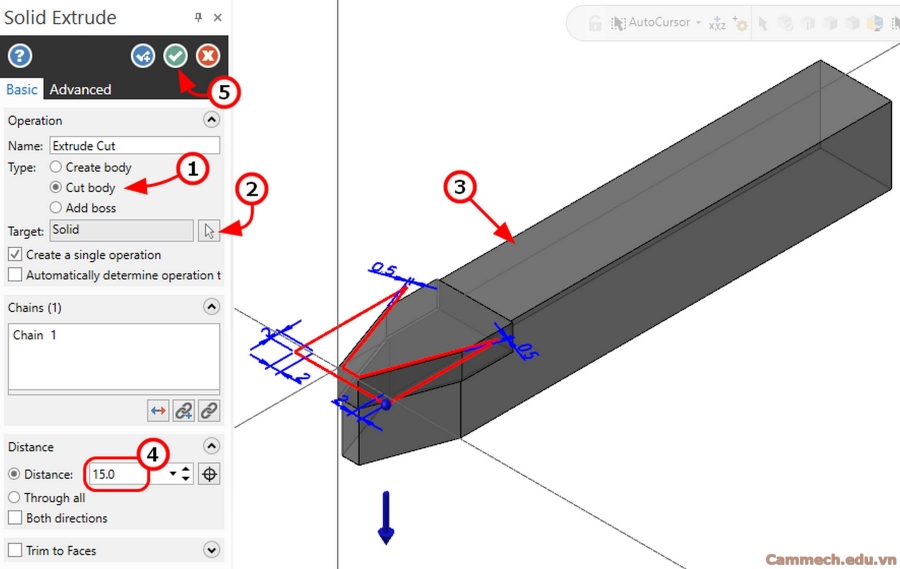

Tiếp theo, Extrude -> Cut body để cắt 2 má thừa 2 bên cán dao.

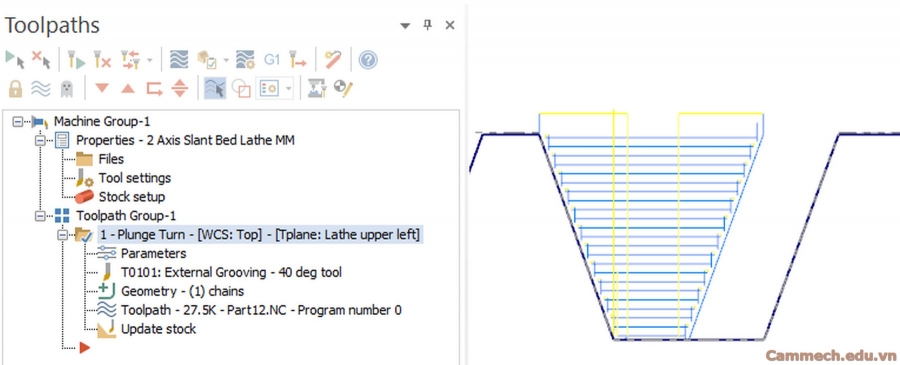

Bước 5: Tạo toolpath, đồng thời Tạo dao

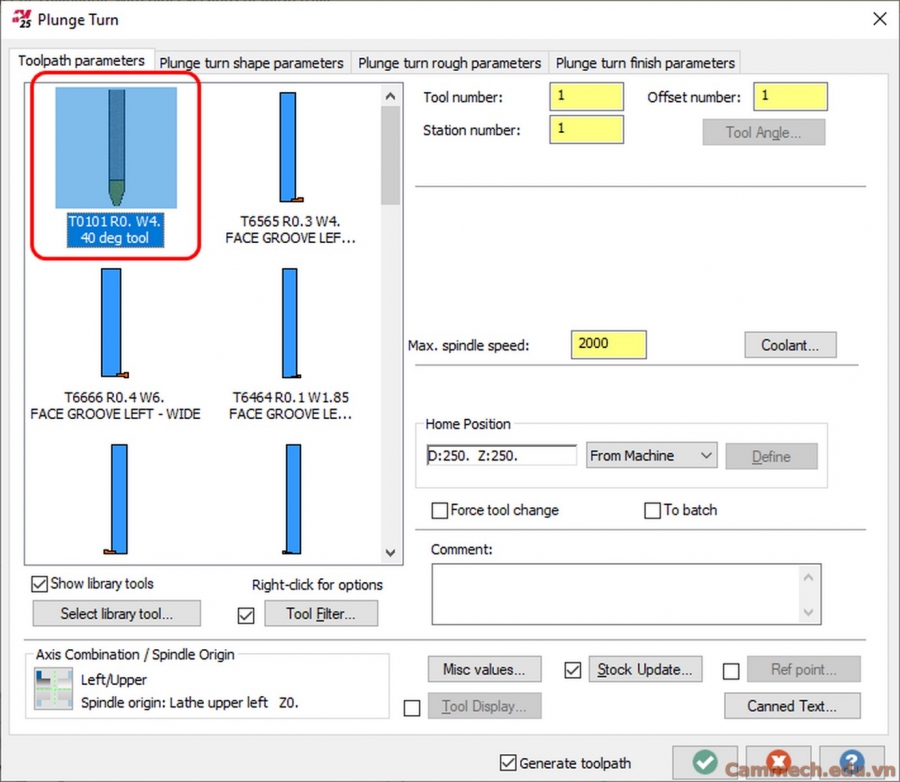

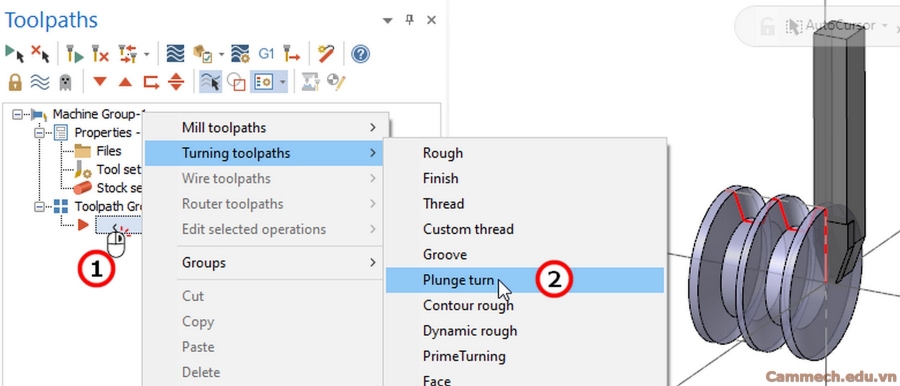

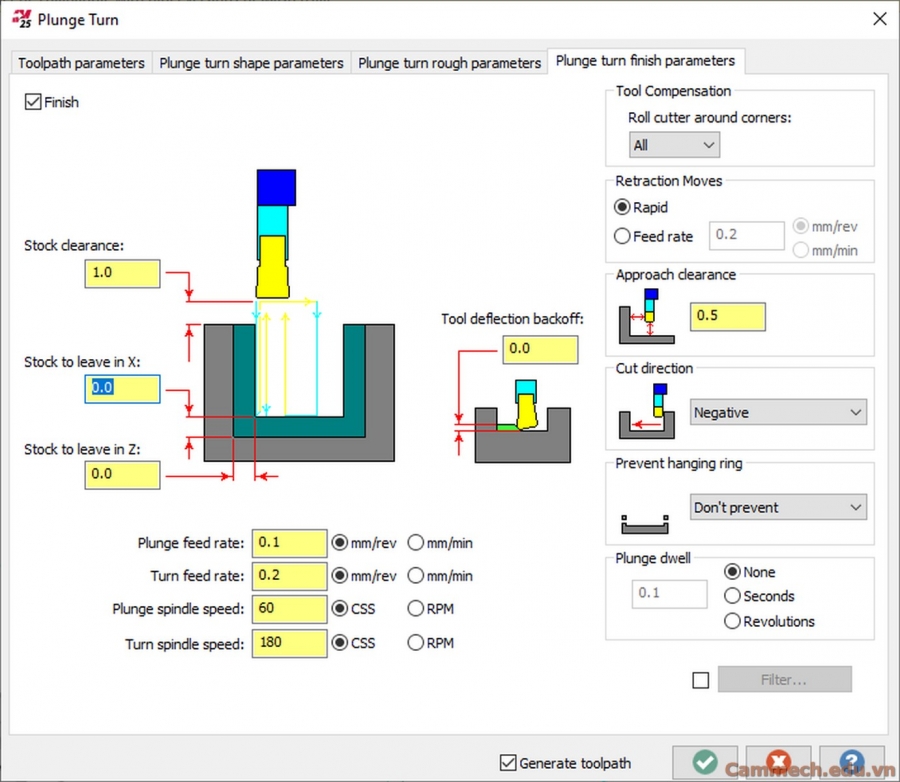

Hiện cả Tool và part lên. Tạo đường chạy dao, chọn loại Plunge Turn.

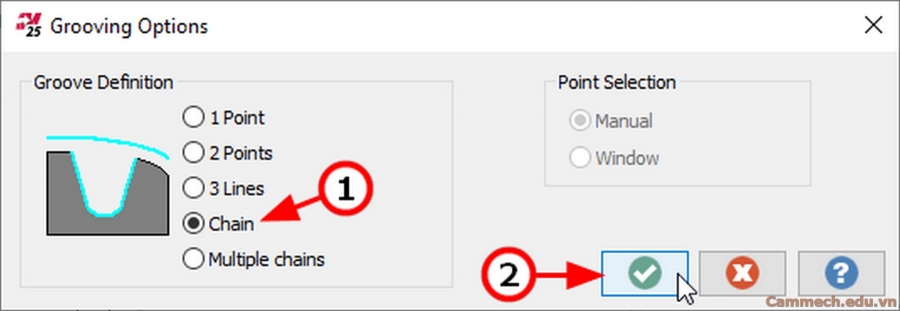

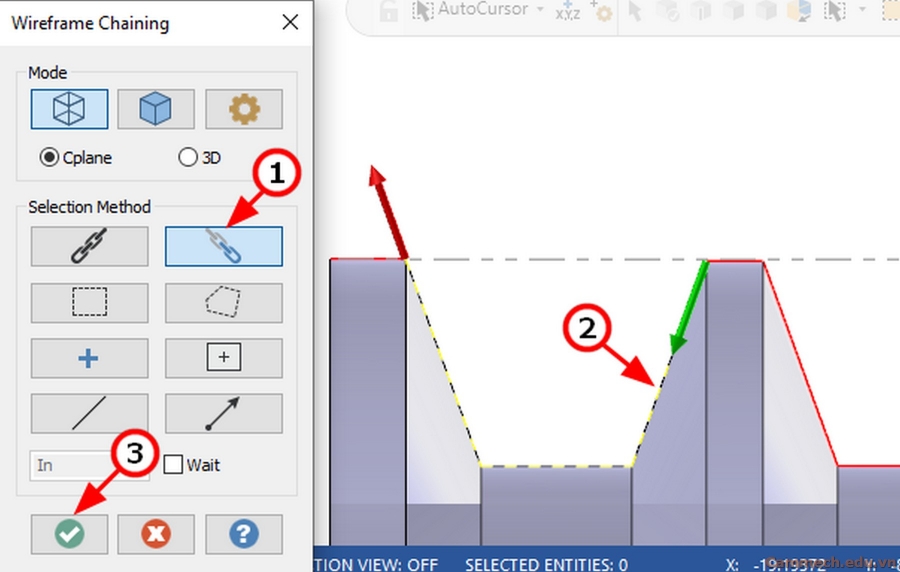

Sau đó chọn chain cần gia công

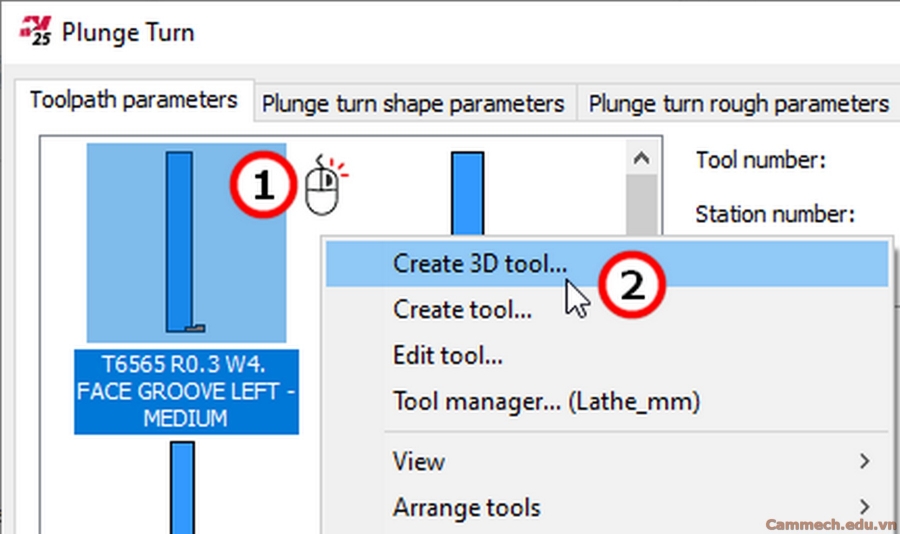

Bạn cần vào được menu chọn dao để tạo ra dao mới. Click chuột phải vào khoảng trống trong mục chọn dao, chọn Create 3D Tool.

Chọn Create 3D tool

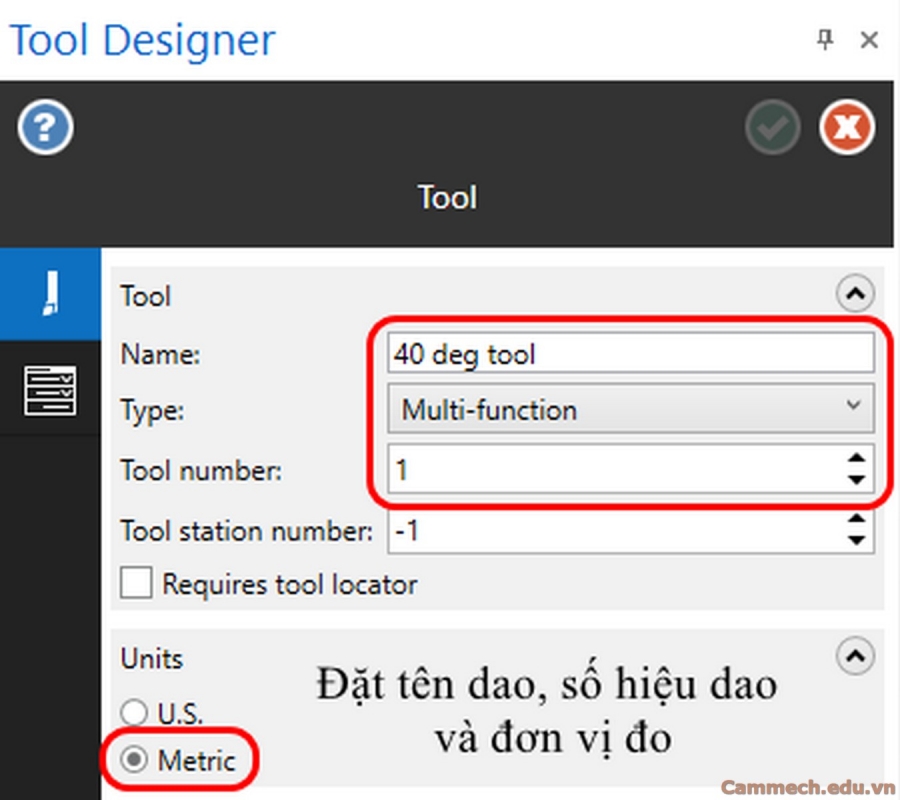

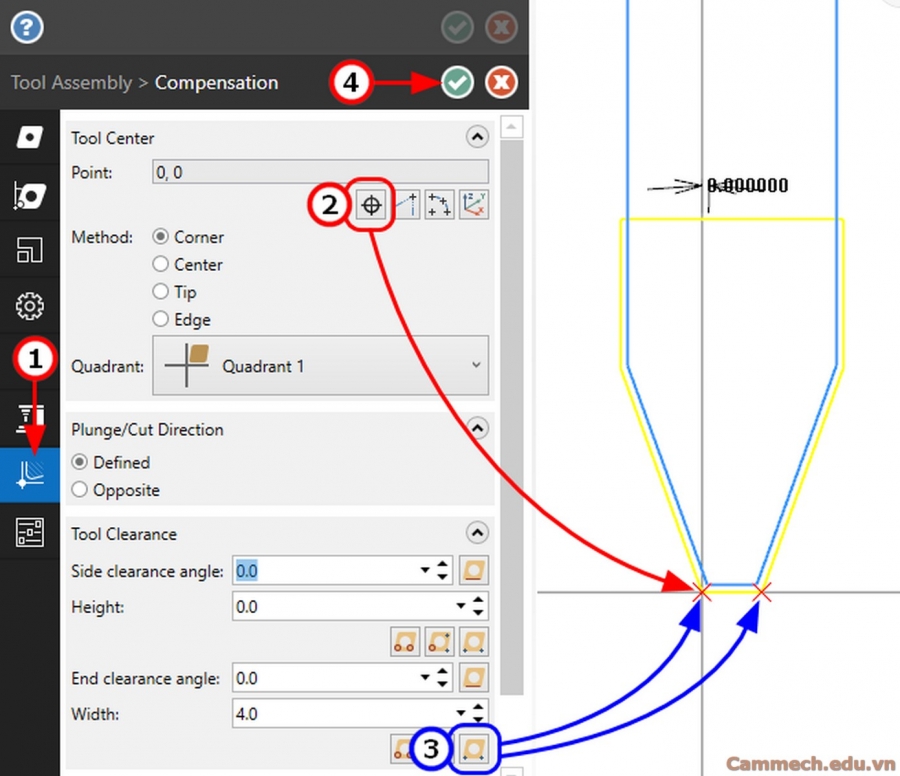

Bước 6: Thiết lập thông số dao

Bạn hãy chọn loại dao (dùng cho mục đích gì), tiếp đó hãy làm theo hướng dẫn sau.

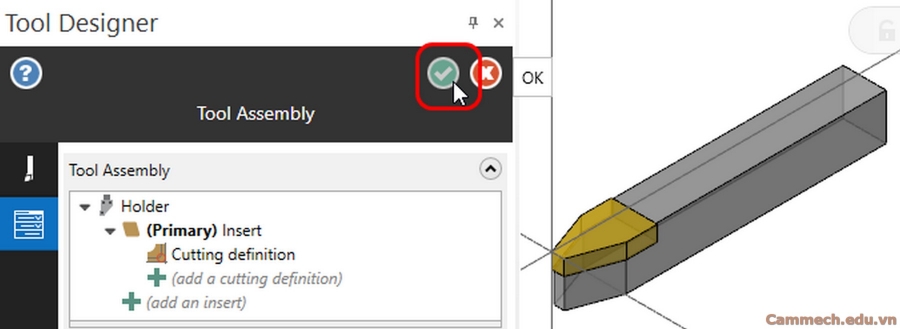

Tiếp theo bạn cần phải chỉ ra các bộ phận của dao.

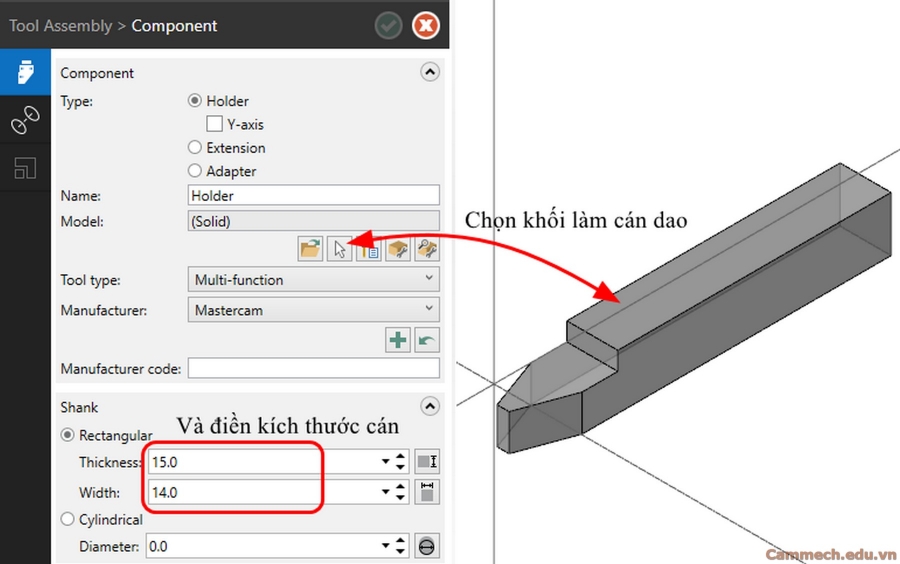

3. Tạo cán dao (Define Holder)

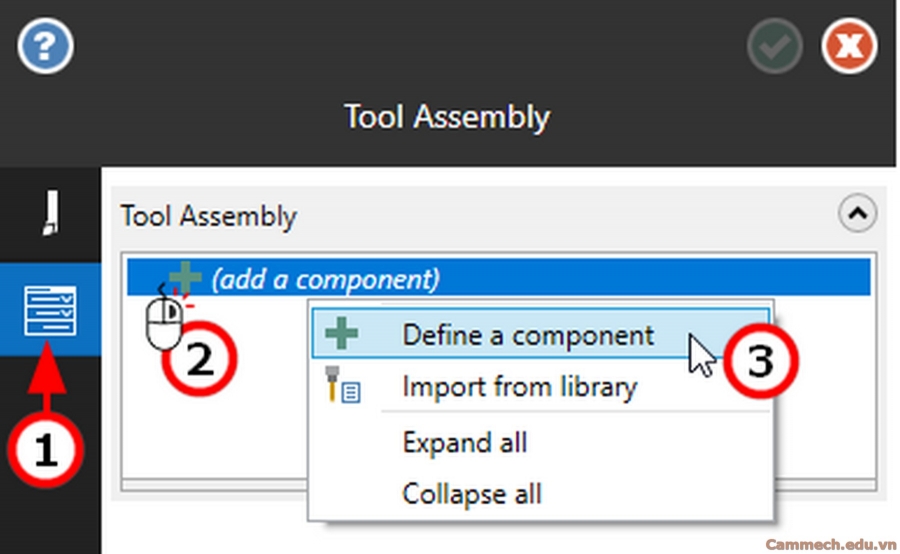

Bước 1: Tạo cán dao

Bước 2: Chọn cán dao

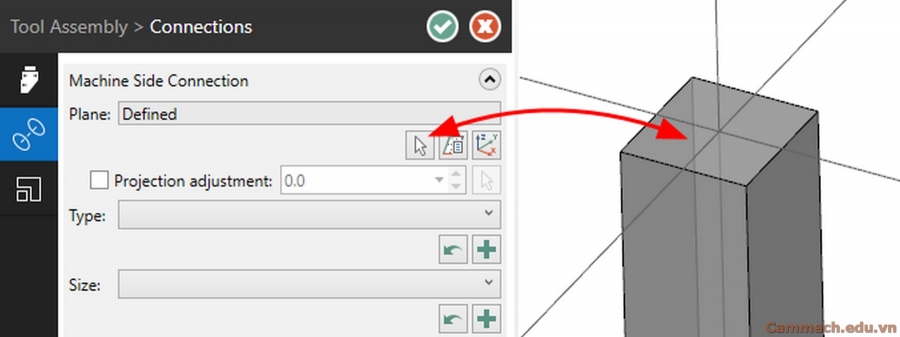

Bước 3: Chọn mặt tiếp xúc mâm dao.

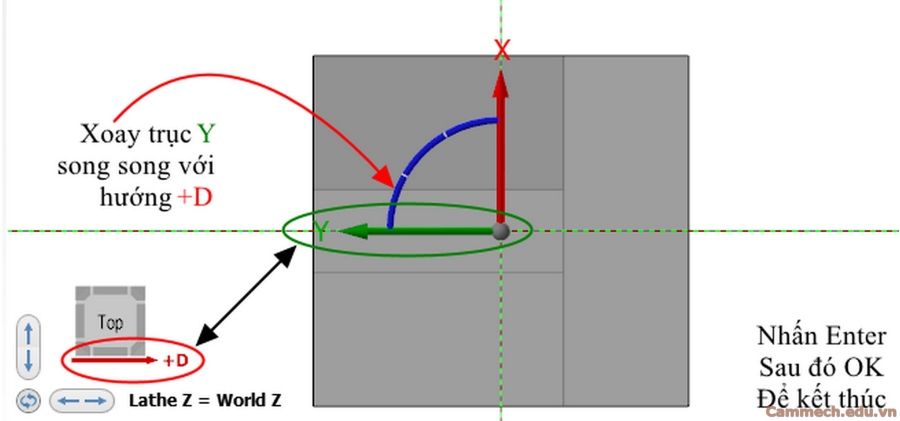

Bước 4: Xoay trục XY sao cho mặt cắt của cán chỉ theo hướng cắt.

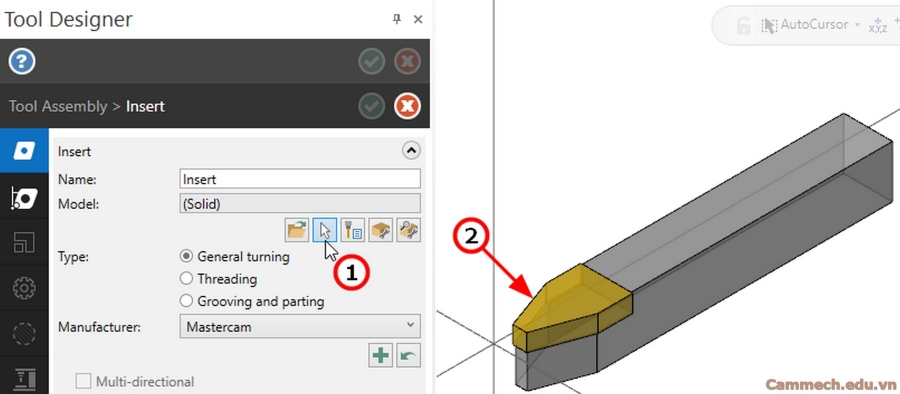

4. Chọn chip dao (Define insert)

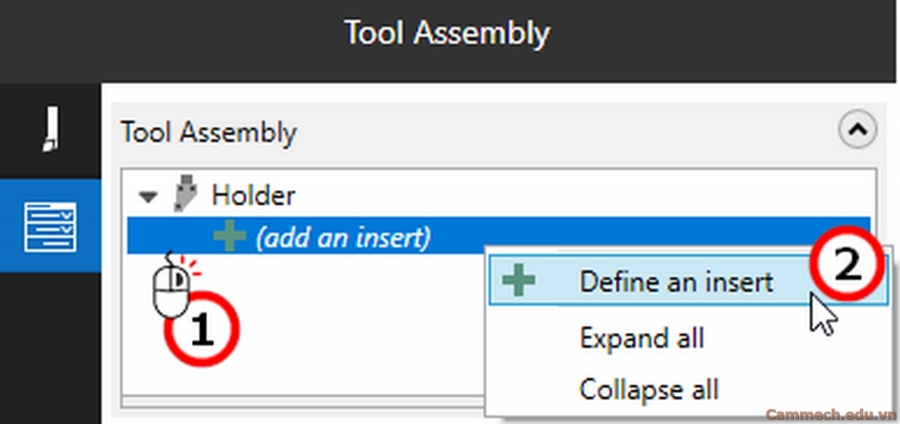

Bước 1: Tạo chip dao

Bước 2: Chọn khối dùng làm Insert

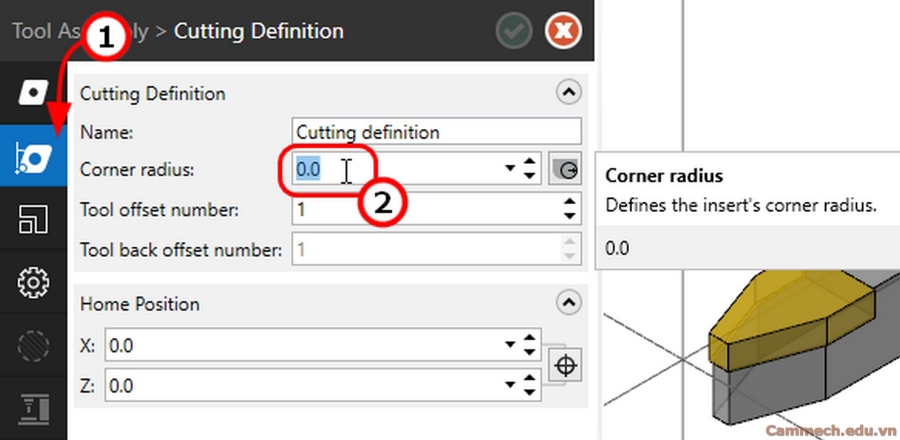

Bước 3: Điền bán kính mũi nếu có hoặc để bằng 0

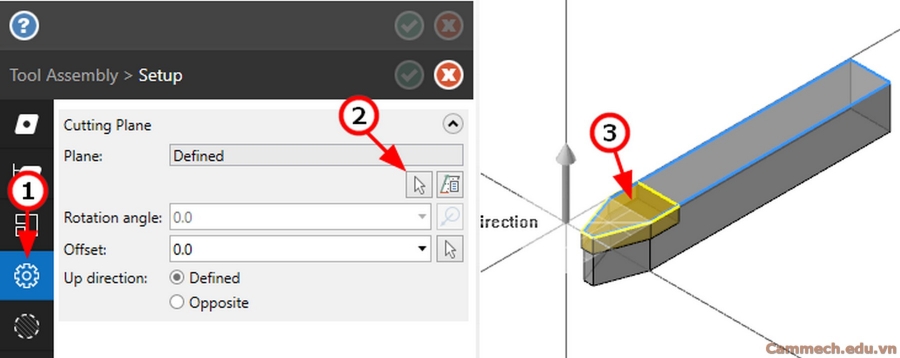

Bước 4: Chọn mặt dùng để cắt.
Lưu Ý: hướng Up Direction là hướng lắp của dao bạn nên chọn hướng úp hoặc ngửa sao cho hợp lý để mô phỏng và hướng cùng chiều của trục chính thực tế.
Defined = Ngửa
Opposite = Úp
