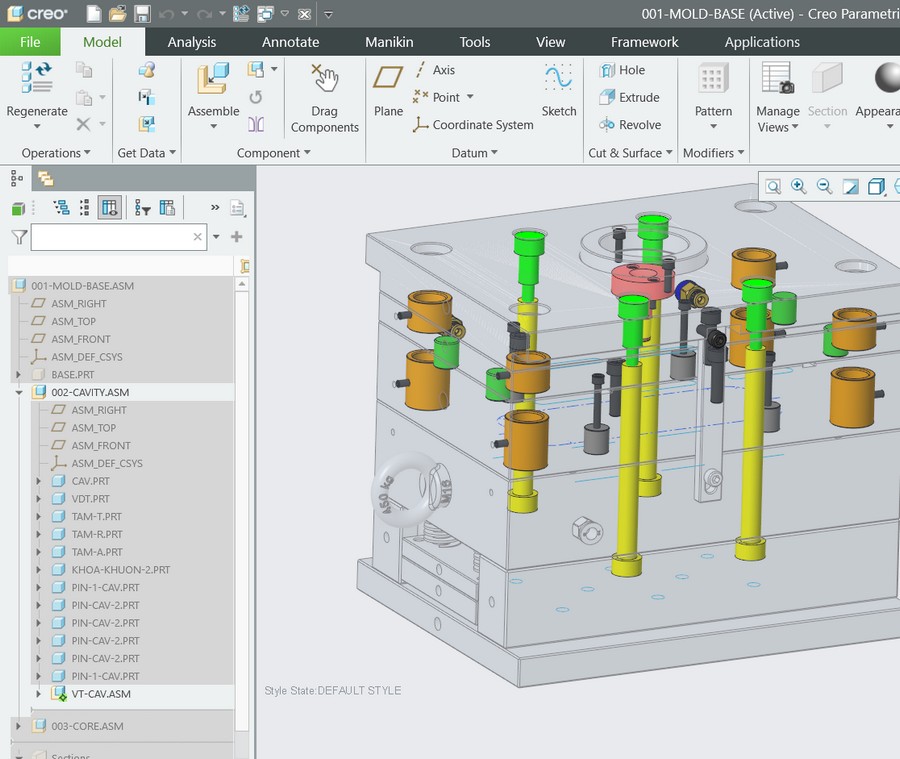

Lắp ráp nhanh với Component Interface trong Creo Parametric

Giảm sai sót. Vì ràng buộc đã được chuẩn hoá sẵn, người dựng mô hình không cần chọn lại reference mỗi lần, hạn chế lỗi chọn nhầm mặt hoặc trục.

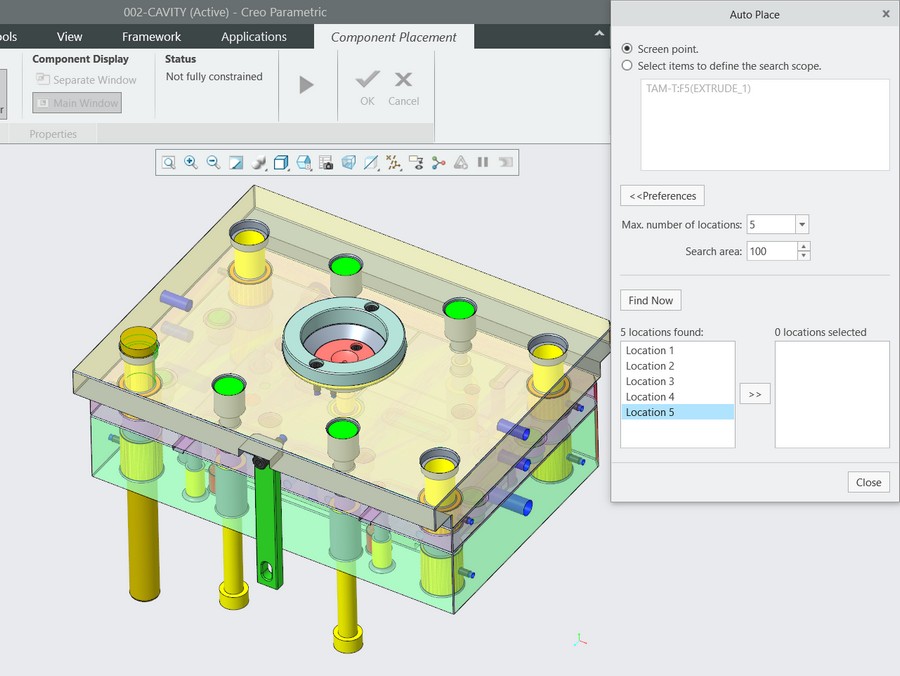

Hỗ trợ kéo–thả tự động. Khi bật tùy chọn cấu hình auto place, có thể kéo component trực tiếp từ cửa sổ duyệt file (browser) vào bản lắp; Creo sẽ tự tìm hình học gần vị trí thả để khớp interface tương ứng.( Hạn chế khi cụm lắp ráp phức tạp )

3. Cách thêm ràng buộc trên part

Component Interface gồm ba bước cốt lõi:

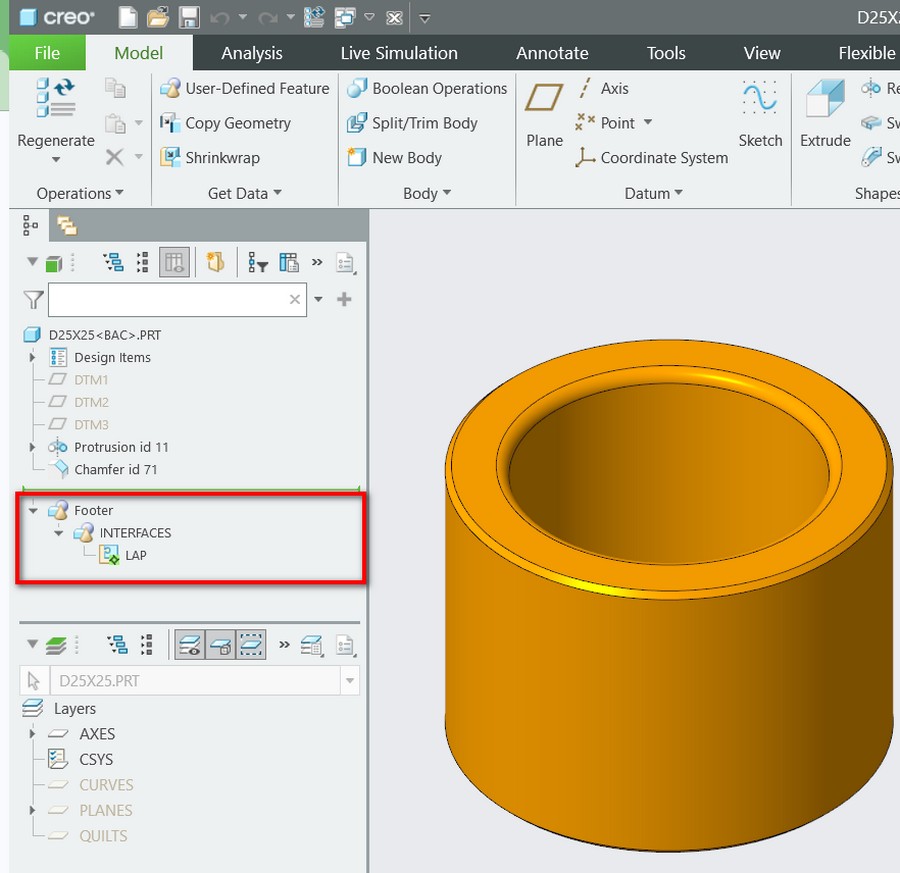

1. Định nghĩa interface trong component

Chọn các reference (mặt, trục, datum) và loại ràng buộc muốn dùng khi lắp chi tiết này vào bất kỳ assembly nào.

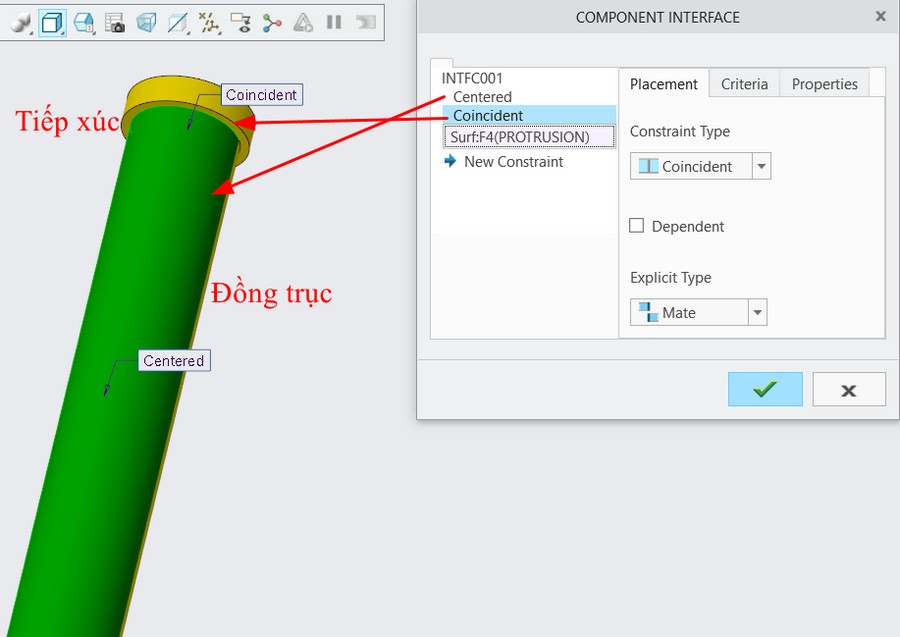

Trường hợp này cần tạo ràng buộc đồng trục và tiếp xúc mặt ở 2 vị trí thân chốt và mặt vai của chốt

• Kích chọn Component interface

• Chọn lần lượt ràng buộc Centered tương ứng với mặt trụ của chốt

• Chọn new constraint là ràng buộc tiếp xúc tương ứng với mặt vai của chốt

​

2. Khớp interface khi lắp ráp

Khi đưa component vào assembly, Creo so khớp interface đã định nghĩa với hình học hoặc với một interface đối ứng (receiving interface) đã có sẵn trên cụm lắp.

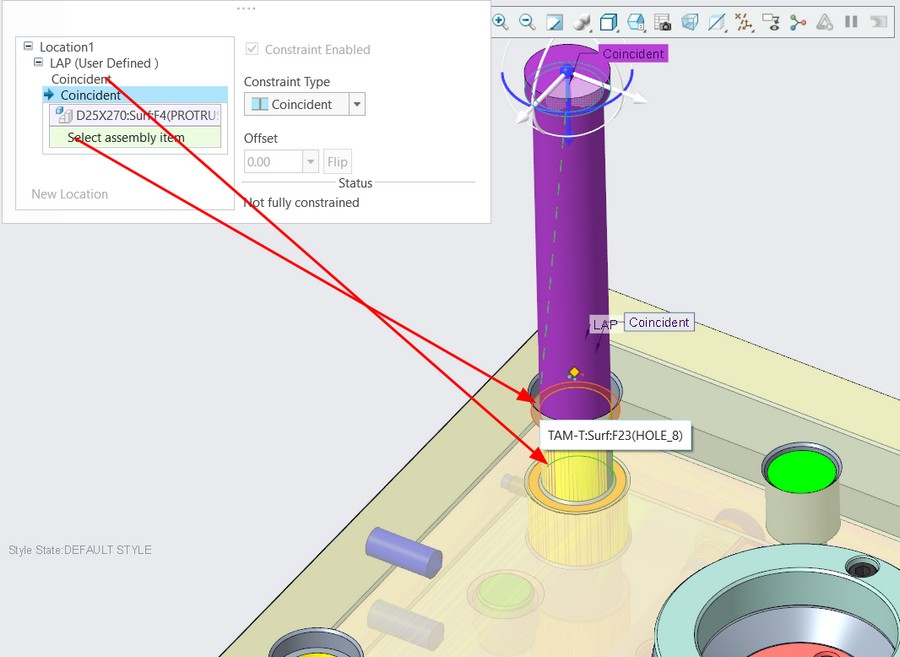

Ở đây khi insert component chúng ta chỉ cần chọn mặt trụ tương ứng để lắp đồng trục và vị trí mặt đặt chốt

4. Các loại interface nâng cao

Receiving Interface Là interface được định nghĩa ở phía "nhận", tức trên assembly hoặc trên chi tiết đối ứng, để các chi tiết có interface tương thích tự động khớp đúng vào vị trí thiết kế, thường dùng cho các cụm có nhiều điểm lắp giống nhau (ví dụ mặt bích có nhiều lỗ bu-lông).

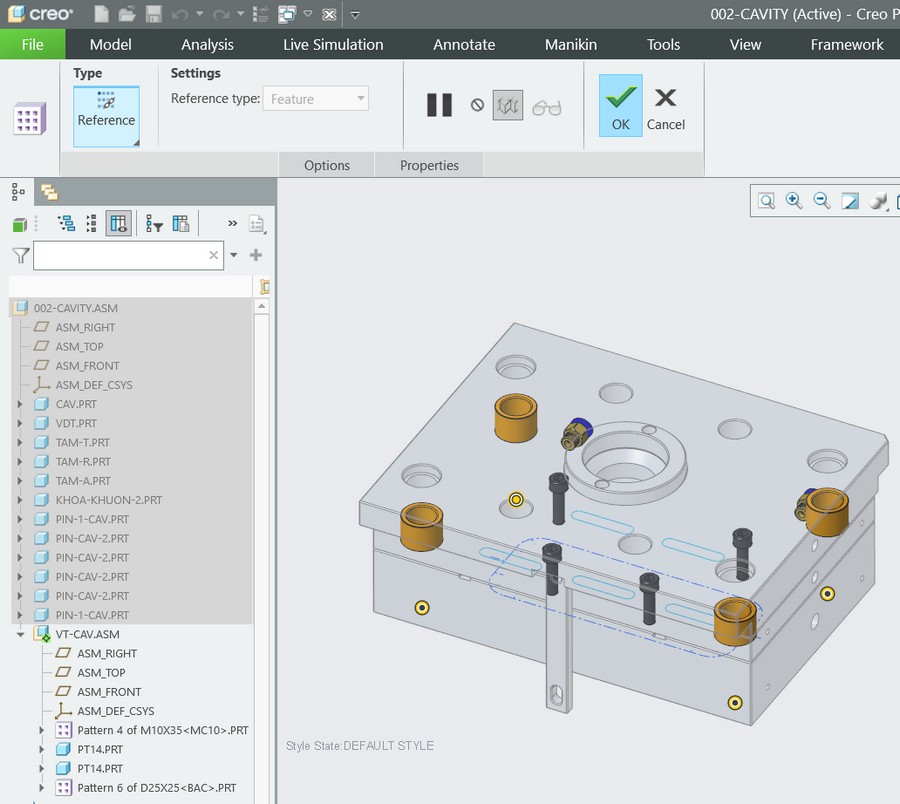

Patterning Interface Kết hợp Component Interface với chức năng Pattern. Thay vì lắp từng bu-lông vào từng lỗ, người dựng mô hình chỉ cần lắp một bu-lông có interface, sau đó pattern theo mảng lỗ có sẵn — toàn bộ các bu-lông còn lại tự động được lắp đúng vị trí, đúng hướng.

5. Lưu ý khi triển khai

• Đặt tên interface rõ ràng, có quy ước thống nhất (ví dụ theo loại chi tiết, kích thước ren) để dễ quản lý khi thư viện chi tiết chuẩn ngày càng lớn.

• Kiểm tra reference trước khi lưu interface — vì reference sai sẽ khiến việc tự động khớp cho ra vị trí lắp không đúng thiết kế.

• Kết hợp với thư viện chi tiết chuẩn (standard parts library) để phát huy tối đa lợi ích, nhất là với các cụm lắp lớn, nhiều chi tiết lặp lại như khung máy, hộp giảm tốc, hệ thống bu-lông liên kết.

• Kết hợp tạo bảng tiêu chuẩn Family table để thay đổi nhanh kích thước các chi tiết tiêu chuẩn

Link bài viết: https://cammech.edu.vn/tao-family-table-tren-creo-110-1153-27.html

6. Kết luận

Component Interface là công cụ giúp chuẩn hóa và tự động hóa quá trình lắp ráp trong Creo Parametric, đặc biệt phù hợp với các chi tiết cơ khí tiêu chuẩn lặp lại nhiều lần. Áp dụng đúng cách, kỹ sư có thể rút ngắn đáng kể thời gian dựng mô hình lắp ráp, đồng thời giảm sai sót do thao tác thủ công lặp lại.
