Thư viện dao trên Creo tương đôi hạn chế vì vậy việc tự tạo dao là rất cần thiết, ngoài việc tạo dao bằng chức năng Sketch đơn giản, chúng ta có thể dùng file 3D của Dao cần dùng và thêm vào Cutting Tools

Mục lục

1. Các bước tạo dao
2. Lỗi thường gặp

Trong Creo NC, ngoài việc chọn dao có sẵn trong thư viện, bạn có thể dùng chính mô hình 3D của dao thật để chạy gia công. Bài này hướng dẫn cách biến một file dao 3D (ví dụ dao phay ngón 6 me, Ø16) thành dao dùng được trong Tools Setup.

1. Các bước tạo dao

Bước 1: Mở part dao 3D

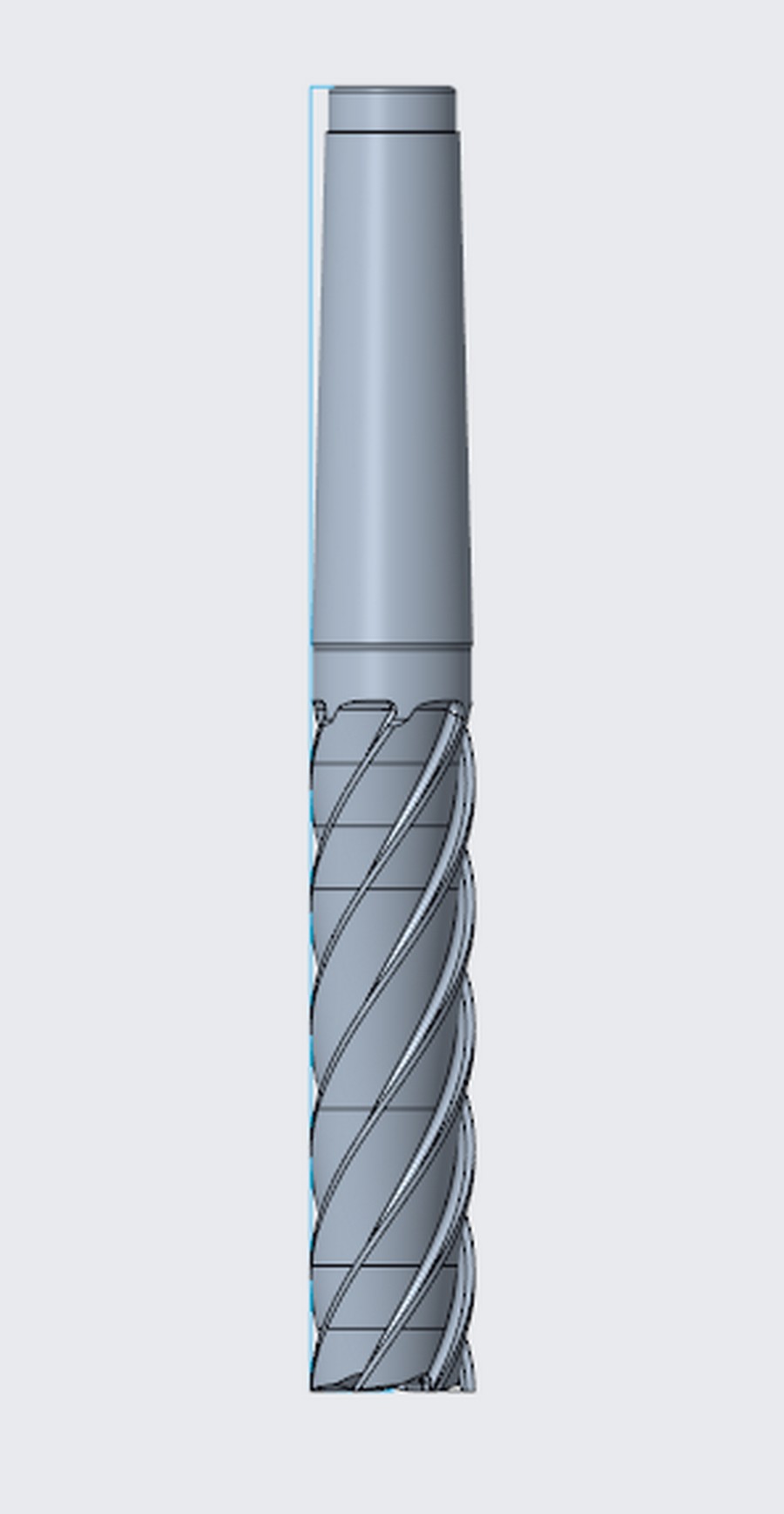

Tạo part mới và nhập (import) mô hình dao 3D vào, đơn vị mm. Như hình dưới

Bước 2: Tạo góc tọa độ tại đầu dao

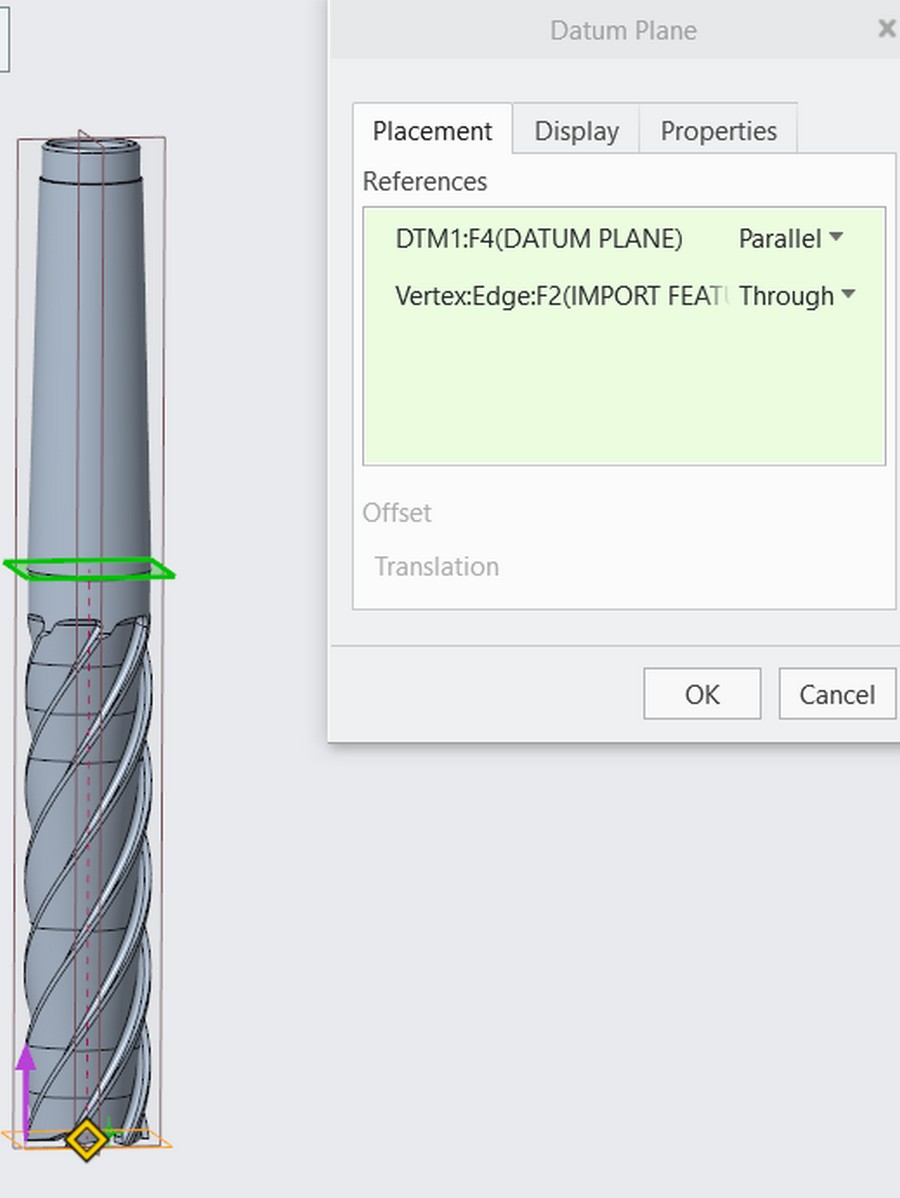

1. Tạo một Datum Plane đi qua điểm đầu dao (mặt vuông góc với trục dao).

Tạo dao từ file 3D có sẵn trên Creo NC

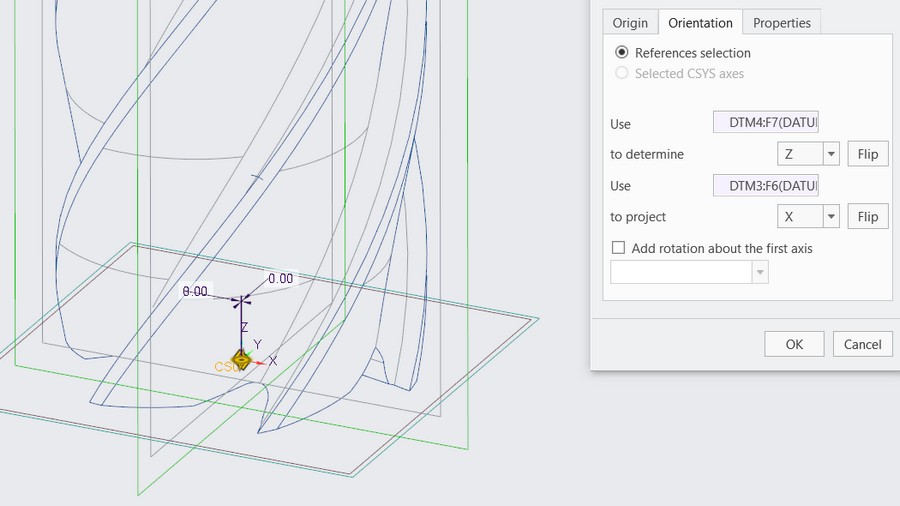

2. Chọn Coordinate System, giữ Ctrl chọn các mặt datum để định gốc tọa độ tại đầu dao.

Tạo dao từ file 3D có sẵn trên Creo NC

3. Sang tab Orientation, chỉnh trục Z dọc theo trục dao, hướng về phía cán.

Tạo dao từ file 3D có sẵn trên Creo NC

4. Bấm OK.

Bước 3: Vẽ sketch để lấy kích thước

1. Chọn một mặt datum đi qua trục dao, bấm Sketch.

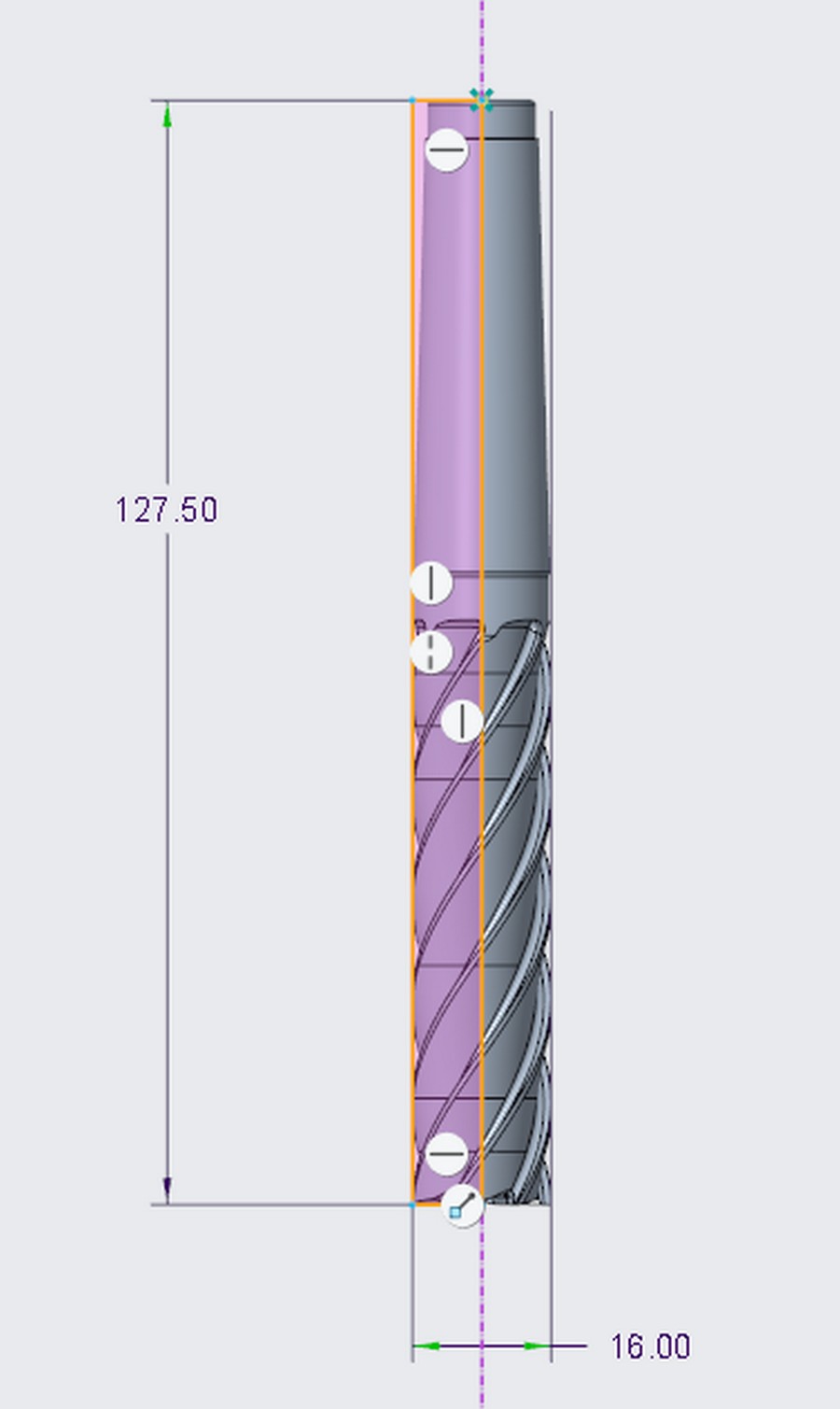

2. Vẽ một hình chữ nhật ôm sát phần dao: một cạnh nằm trên trục dao, cạnh đáy chạm đầu dao.

3. Ghi kích thước: đường kính dao (ví dụ 16) và chiều dài dao (ví dụ 127.5).

4. Bấm dấu ✓ để hoàn thành.

Tạo dao từ file 3D có sẵn trên Creo NC

Bước 4: Đặt tên kích thước

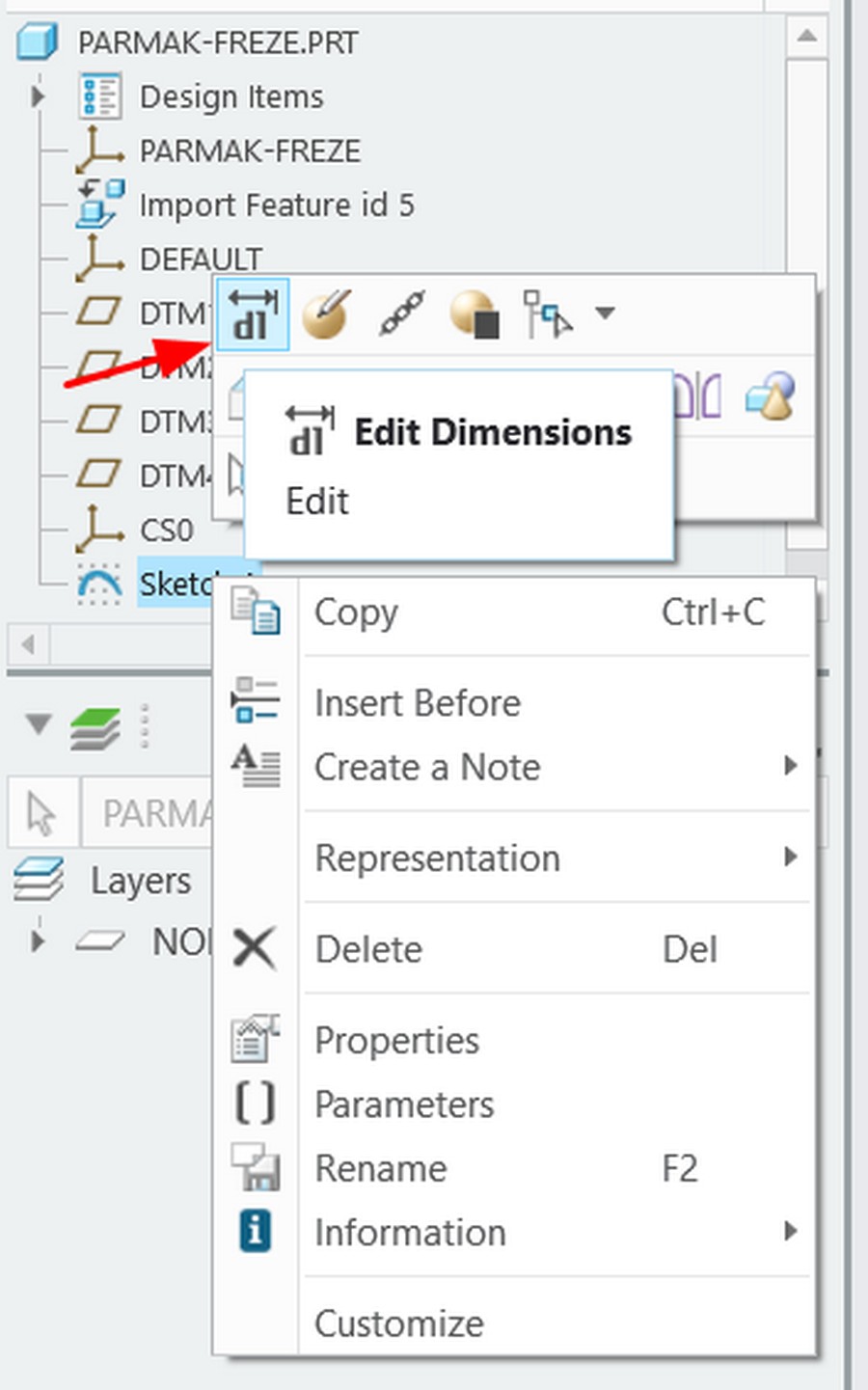

1. Chọn Sketch vừa tạo trên design tree sau đó chọn edit dimentions hoặc vào Tools → Switch Dimensions để hiện tên (ký hiệu) của kích thước.

Tạo dao từ file 3D có sẵn trên Creo NC

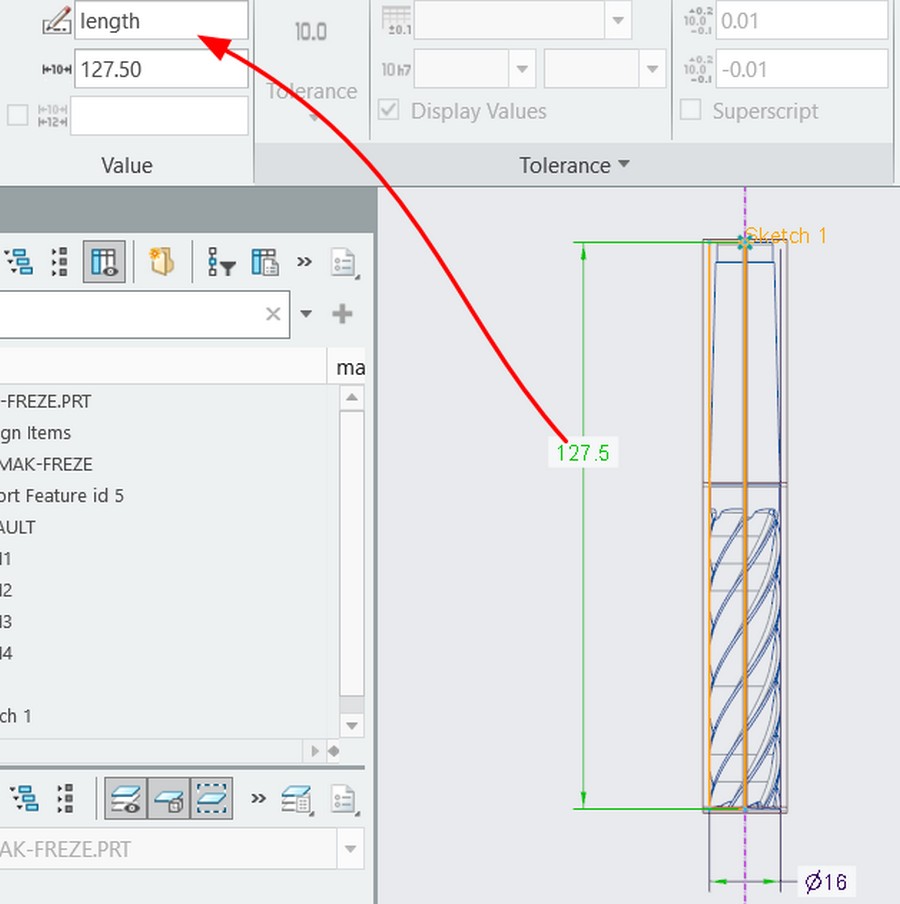

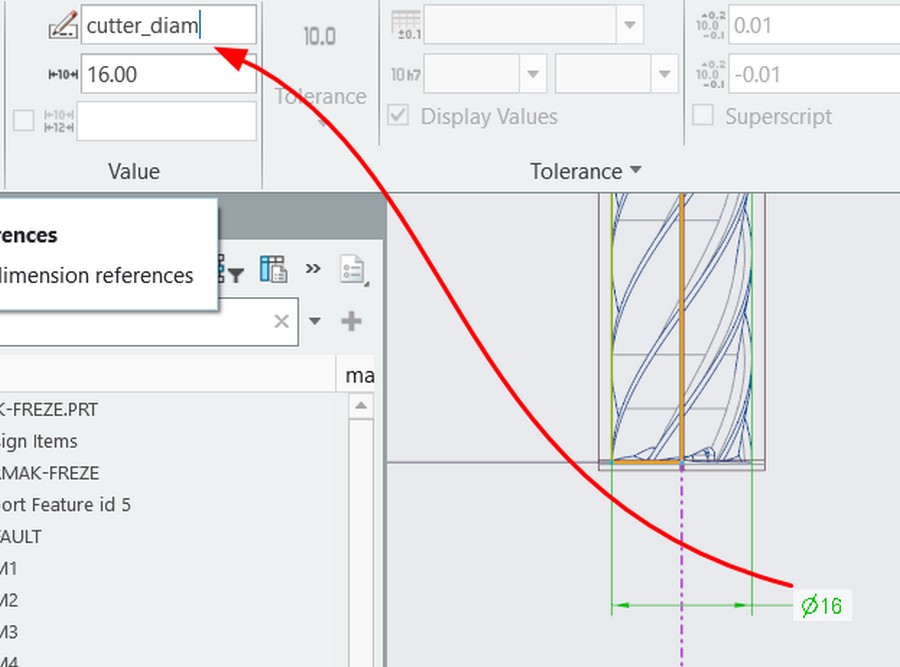

2. Bấm đúp vào từng kích thước để đổi tên:

Đường kính dao → cutter_diam
Chiều dài dao → length

3. Ẩn sketch và các datum đi cho gọn.

Tạo dao từ file 3D có sẵn trên Creo NC

Bước 5: Thêm tham số

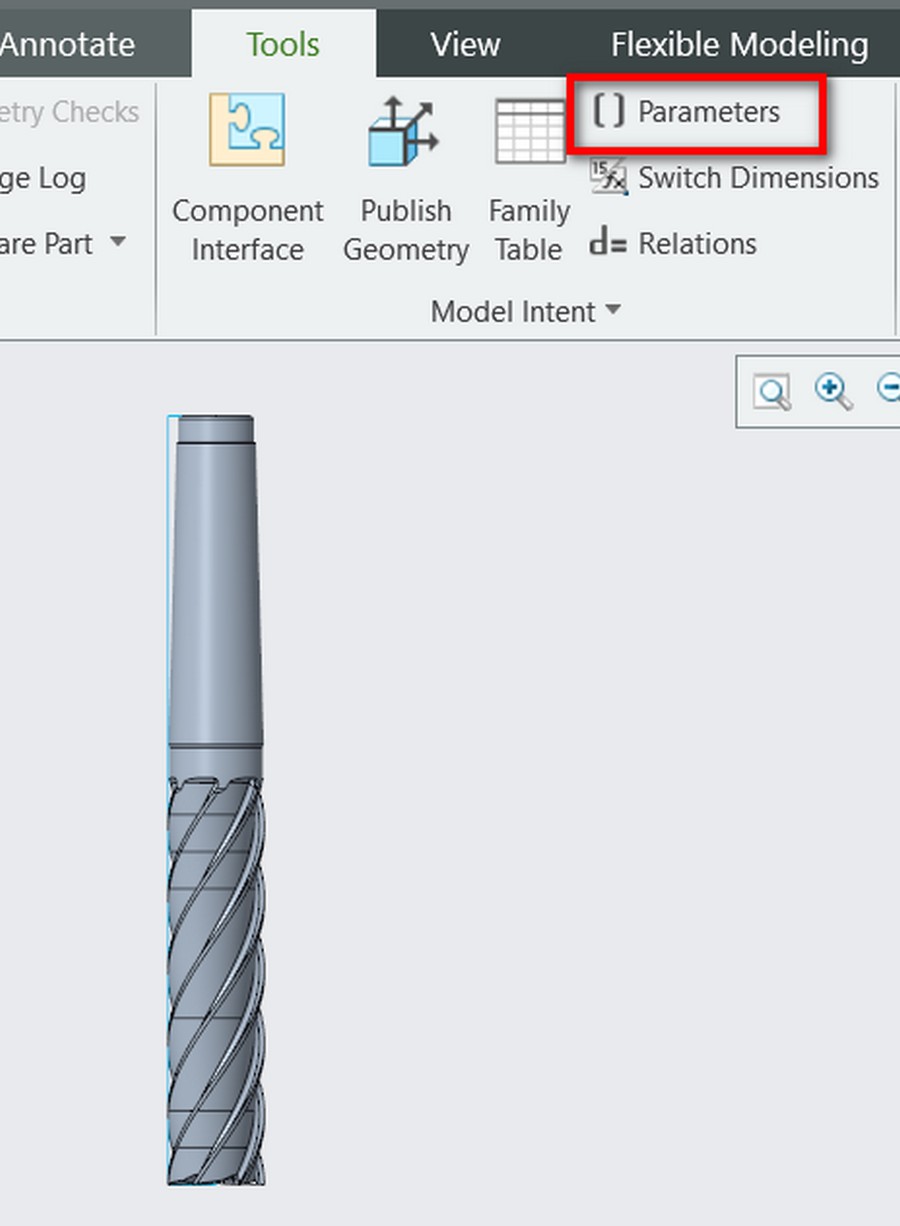

Vào Tools → Parameters, bấm dấu + để thêm:

Tạo dao từ file 3D có sẵn trên Creo NC

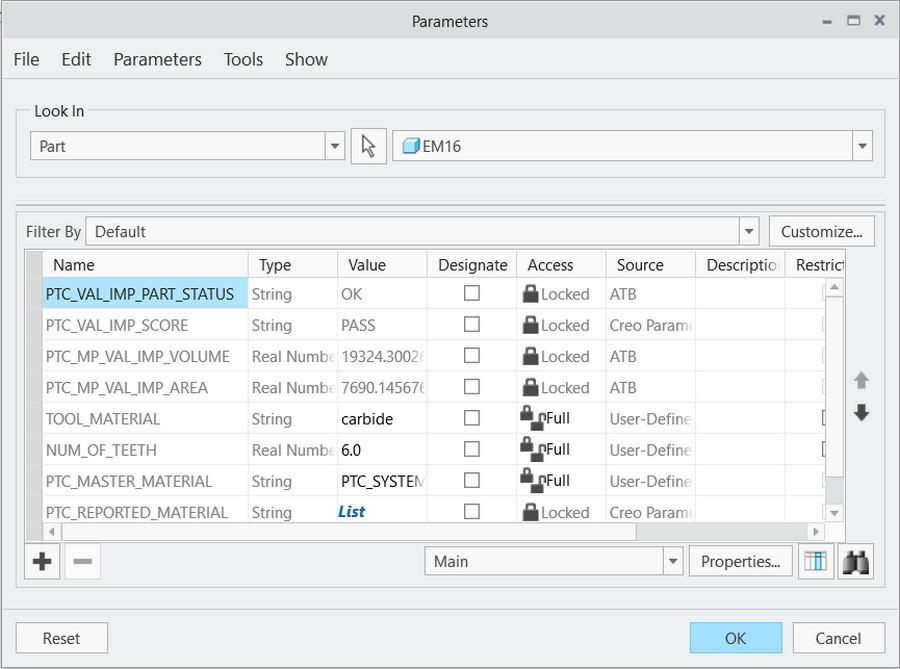

Tên	Kiểu	Giá trị ví dụ
NUM_OF_TEETH	Real number	6
TOOL_MATERIAL	String	Carbide

Bấm OK, rồi Save part.

Tạo dao từ file 3D có sẵn trên Creo NC

Bước 6: Đưa dao vào Tools Setup

1. Mở lại mô hình gia công, vào Cutting Tools (Tools Setup).

Lưu ý: Phải tạo Works Center và Operation trước

Tham gia khóa học Creo Gia Công để nắm rõ hơn:https://cammech.edu.vn/lap-trinh-creo-598-27.html

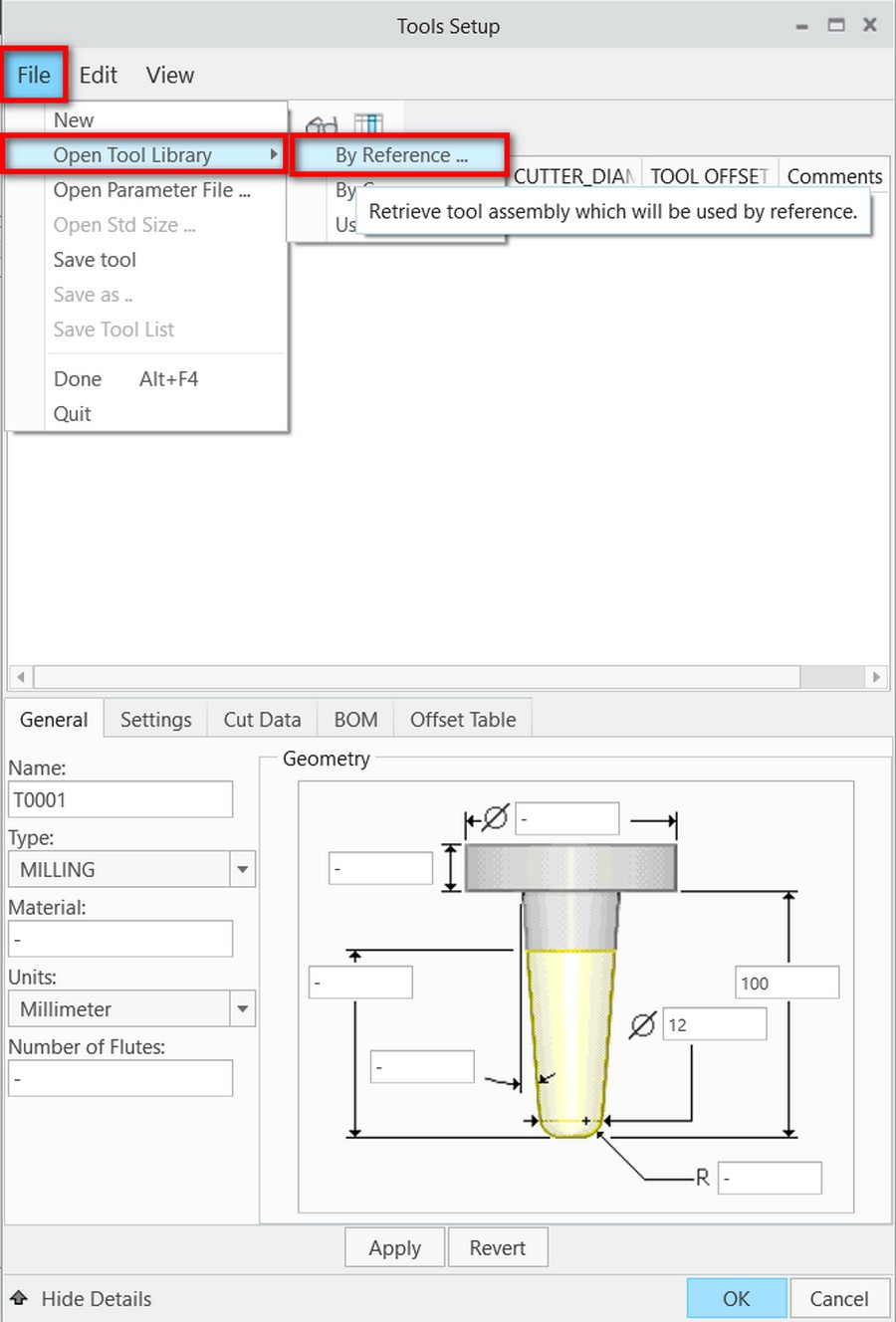

2. Bấm File > Open tool library > Copy reference

3. Chọn file vừa lưu EM16

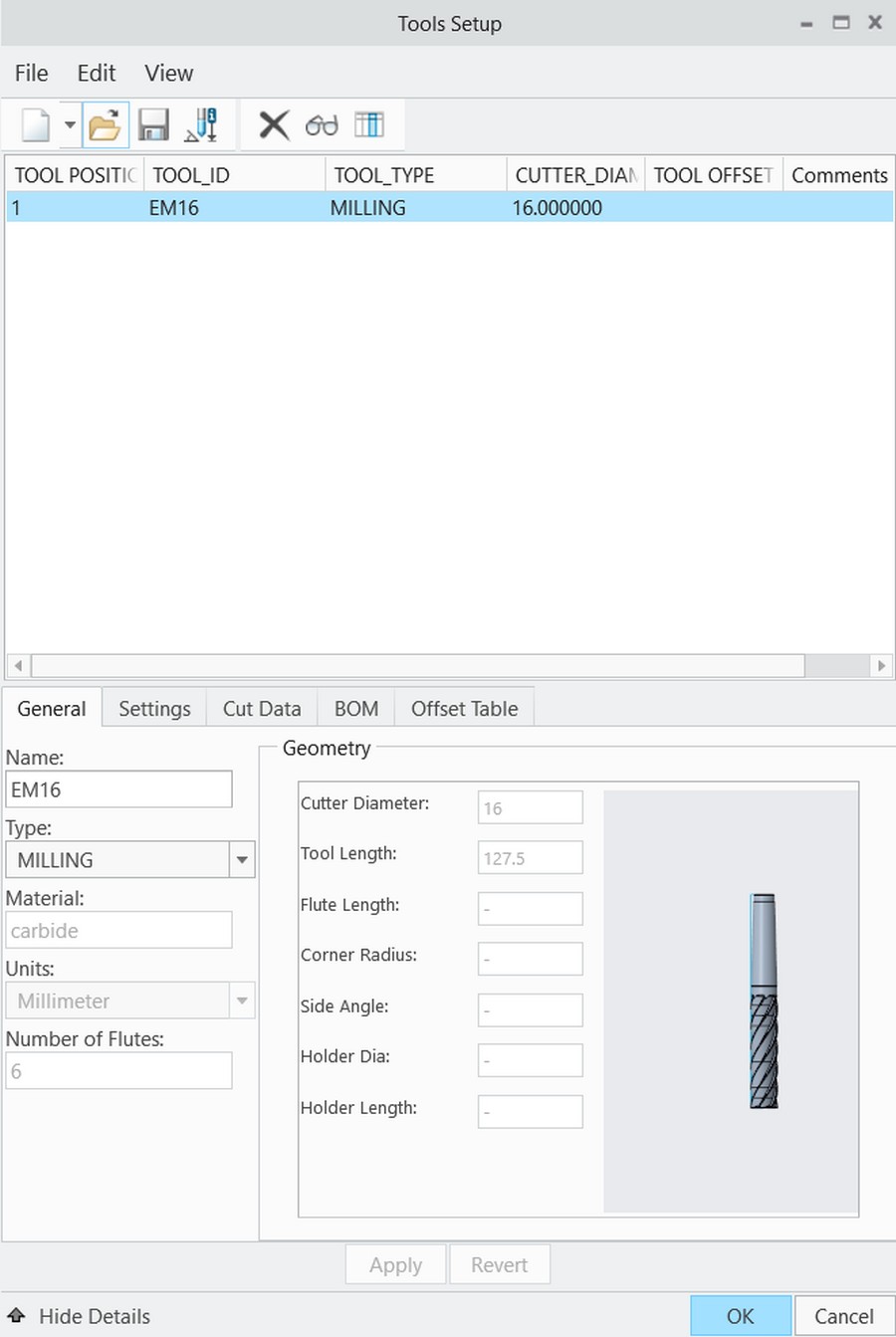

4. Kiểm tra bên dưới: Cutter Diameter = 16, Tool Length = 127.5, Number of Flutes = 6 và hình dao hiển thị đúng.

5. Bấm OK.

Tạo dao từ file 3D có sẵn trên Creo NC

2. Lỗi thường gặp

Number of Flutes = 0: tham số NUM_OF_TEETH sai kiểu (phải là real number) hoặc sai tên.
Cutter Diameter không hiện: kích thước chưa đặt đúng tên cutter_diam.
Dao đặt sai vị trí khi gia công: hệ tọa độ chưa nằm ở đầu dao hoặc trục Z chưa dọc theo trục dao.

Theo dõi góc kỹ thuật Cammech để biết được nhiều bài viết hữu ích hơn

Chúc các bạn thành công!
