Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Hướng dẫn sử dụng Mastercam để gia công khỏa mặt chi tiết. Nguyên công Facing trên Mastercam và các tùy chọn của nguyên công Facing

Nguyên công Facing dùng để làm gì?

Phay Facing dùng để gia công khỏa mặt các chi tiết mà bề dày phôi chưa được đảm bảo.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Facing style sẽ có các kiểu như sau :

One way: Kiểu cắt 1 hướng duy nhất, đến cuối hành trình, sau đó rút dao và quay lại vị trí bắt đầu và tiếp tục pass tiếp theo.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Zigzag:

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

One pass: Kiểu chạy dao một đường duy nhất.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Dynamic: Kiểu chạy dao một đường duy nhất nhưng chạy dọc theo biên dạng từ ngoài vào trong cho đến hết lượng dư.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Hướng dẫn lập trình Facing trên mastercam 2018

Các bước lập trình phay khỏa mặt trên Mastercam:

1. Mở 1 file có sẵn hoặc tạo Facing trực tiếp trên Mastercam

Ở đây mình sẽ chọn 1 file có sẵn, chia levels phù hợp và tiến hành gia công Facing cho chi tiết sau đây.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Giả sử ta tạo phôi cho chi tiết có bề dày lượng dư trên mặt phôi là 2 mm.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

2. Chọn máy phay phù hợp

  • Trên thanh Toolbar chọn Machine > Mill > Manage List sau đó chọn máy phay phù hợp

Tìm hiểu về nguyên công Contour trên Mastercam

  • Dưới đây mình sẽ chọn máy Phay 3Axis-VMC-MM

3. Các bước setup bao gồm chọn góc phôi, thiết lập phôi,...

  • Trên cửa sổ toolpath click đúp chuột vào file, xuất hiện bảng tùy chọn như dưới.

Tìm hiểu về nguyên công Contour trên Mastercam

  • Chọn tab Tool Settings và thay đổi thiết lập như hình dưới

Tìm hiểu về nguyên công Contour trên Mastercam

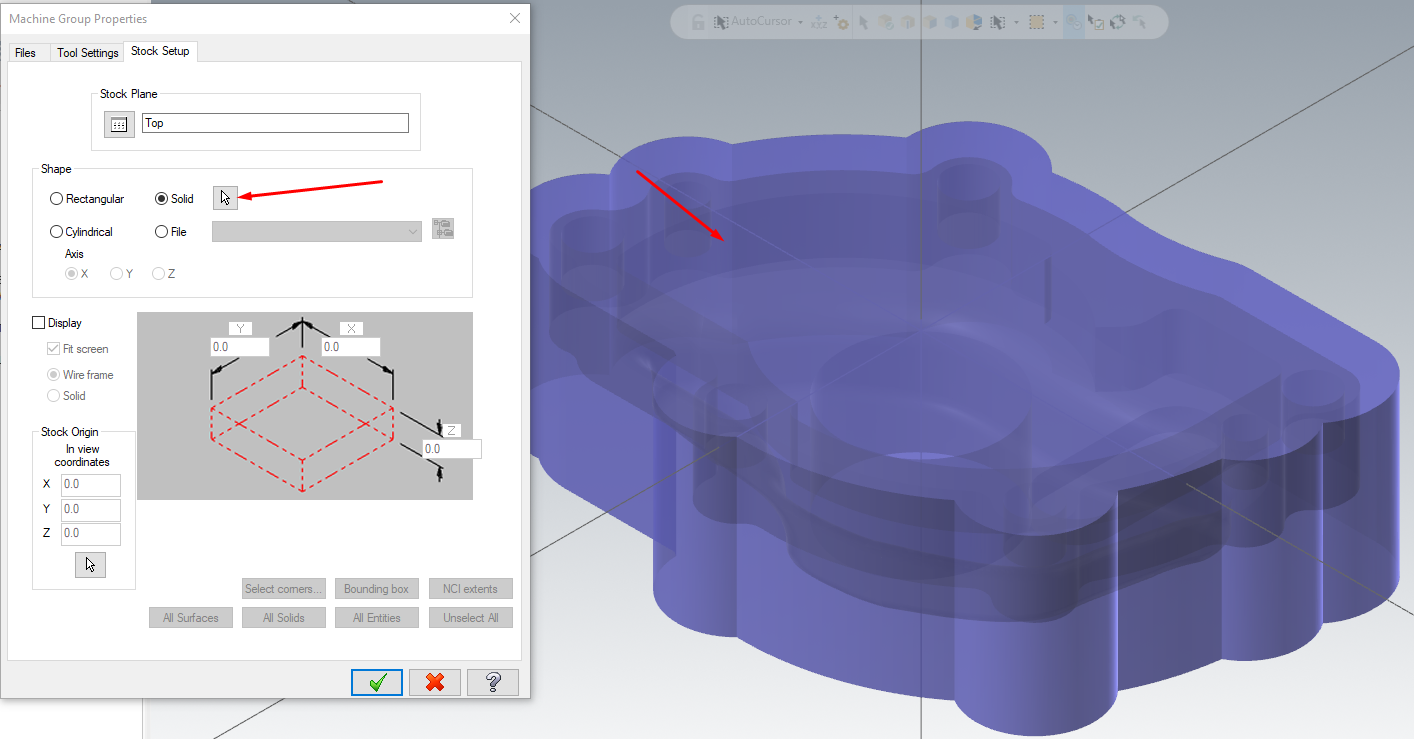

  • Chọn tab Stock setup để tạo phôi. Sử dụng bounding box và quét chuột chọn vùng chi tiết cần tạo phôi, sau đó thiết lập Z cho phôi.

  • Thay đổi X và Y để tăng kích thước dài và rộng của phôi.

4. Tạo nguyên công Facing, chọn đường Facing

  • Trên thanh toolbar chọn Toolpaths sau đó chọn Face

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

  • Xuất hiện bảng tùy chọn Chain, Sử dụng Chain kín để chọn vùng biên dạng gia công > Chọn OK để hoàn thành quá trình chọn biên dạng Facing.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

  • Select library tool để chọn dao phù hợp nguyên công, ở đây mình chọn dao Face Mill D50mm.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

  • Holder để chọn đầu gá dao BT

5. Thay đổi parameter, thiết lập thông số cắt

  • Tab Cut parameter - Chọn kiểu chạy dao như hình

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

  • Even number of pass: Quy định số pass cắt là số chẵn.

  • Roughing angle: Quy định góc gia công thô

  • Move between cuts: Đường dịch chuyển giữa 2 pass cắt.

  • High speed loop: Đường dịch chuyển di theo kiểu gia công cao tốc

  • Linear: Đường dịch chuyển khi đến cuối mỗi pass sẽ di chuyển bằng bước tiến F.

  • Rapid: Đường dịch chuyển khi đến cuối mỗi pass sẽ di chuyển bằng tốc độ cao nhất của máy.

6. Liên quan đến Z

Mục Linking parameters có 5 thông số về độ cao Z cần khai báo với 2 cách tính là

  •  Absolute : Tính tuyệt đối từ gốc tọa độ lập trình.

  • Incremental : Tính tương đối từ Contour.

Trong đó:

  • Clearance : Cao độ xuất phát.

  • Retract : Cao độ lùi dao.

  • Feed Plane: Cao độ mặt chuẩn bị xuống dao G1.

  • Top of stock: Vị trí cao nhất của phôi.

  • Depth: Tổng chiều sâu cắt.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

  • Chọn Ok để hoàn thành các thiết lập.

7. Mô phỏng đường chạy dao

  • Chọn nguyên công cần mô phỏng sau đó chọn Verify Selected Operations.

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

8. Xuất chương trình NC

Tìm hiểu về nguyên công Contour trên Mastercam

  • Chọn OK sẽ xuất hiện G-code

Hướng dẫn lập trình phay khỏa mặt trên Mastercam

Cùng tham khảo thêm các bài viết bổ ích khác của trung tâm CAMMECH:

Link bài viết: https://cammech.edu.vn/tu-hoc-mastercam-24-2.html

Chúc các bạn thành công!
