Hướng dẫn xuất bù dao gia công trên Creo(Manufacturing)

Hướng dẫn xuất bù trừ bán kính dao G41, G42 trên phần mềm Creo Parametric. Các tham số để có thể giúp bạn xuất code chuẩn khi lập trình Creo.

Hướng dẫn xuất code CNC có bù dao G40G41G42 khi lập trình Creo (Manufacturing)

Bù dao trong lập trình CNC là gì?

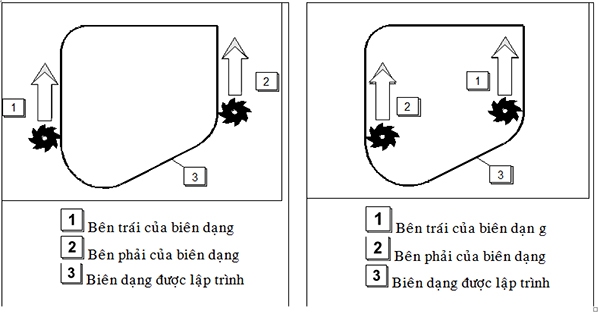

Bù dao hay offset dao là bù trừ bán kính dao tức là offset cho tâm dao nằm cách đường lập trình một khoảng.

  • Bù dao bên trái: G41

  • Bù dao bên phải: G42

  • Hủy bù dao ta dùng: G40

+ Nguyên tắc bù trừ bán kính dao:

    _ Bắt đầu và kết thúc việc bù trừ luôn là chuyển động thẳng.

    _ G41, G42, G40 chỉ lập trình cùng với G01,G00 chứ không bao giờ đi cùng với G02,G03.

+ Các tham số cần phải quan tâm lúc lập trình Creo:

  • NORMAL_LEAD_STEP

  • TANGENT_LEAD_STEP

  • ENTRY_ANGLE

  • EXIT_ANGLE

  • LEAD_RADIUS

Trên Creo cần phải chỉ định các tham số trên để kích hoạt bù trừ trong lập trình Creo (cung cấp chuyển động thẳng trong mặt phẳng XY).

bù trừ bán kinh dao Creo

 + Nguyên tắc viết dòng lệnh:

    G01 (G00) G41 (G42) X_Y_D_;

Trong đó: X,Y là vị trí điểm đến.

                       D là vị trí hệ số offset.

+ Để xuất G41G42 cần đặt tham số CUTCOM trong hộp thoại Edit parametersON.

bù trừ bán kính dao Creo

+ Việc điều khiển để xuất G41 và G42 phụ thuộc vào:

  • Biên dạng lập trình.

  • CUT_TYPE(quy định kiểu chạy dao).

bù trừ bán kính dao Creo

  • Chỉ định giá trị cho tham số CUTCOM_REGISTER (Vị trí hệ số offset).

bù trừ bán kính dao cREO

  • NUMBER_CUTCOM_PTS (Chỉ định số điểm chuẩn bị Cutcom).

bù trừ bán kính dao creo

bù trừ bán kính dao Creo

  • CUTCOM_LOC_APPR (Chỉ định vị trí tiếp cận cho câu lệnh cutcom).

  • CUTCOM_LOC_EXIT (Chỉ định vị trí thoát).

*Lưu ý:

Giá trị của CUTCOM_LOC_APPRCUTCOM_LOC_EXIT luôn nhỏ hơn NUMBER_CUTCOM_PTS.
