Khi cân nhắc mua MasterCAM bản quyền cho phay CNC, câu hỏi phổ biến nhất là: "Nên chọn MasterCAM Mill hay Mill 3D?".
Hai phiên bản này cùng nằm trong dòng sản phẩm Mill của MasterCAM nhưng có phạm vi tính năng và đối tượng ứng dụng khác nhau rõ ràng – lựa chọn sai có thể khiến doanh nghiệp trả tiền cho tính năng không cần, hoặc thiếu công cụ khi gia công chi tiết phức tạp.
Bài viết này phân tích chi tiết điểm giống và khác nhau giữa MasterCAM Mill và MasterCAM Mill 3D dựa trên tài liệu chính thức của hãng CNC Software, giúp bạn chọn đúng phiên bản ngay từ lần đầu.
Xem thêm: Phần Mềm MasterCAM Bản Quyền – Tổng Quan Sản Phẩm.
Cả hai phiên bản đều thuộc dòng MasterCAM Mill – phần mềm CAM chuyên dụng cho lập trình gia công phay CNC. Điểm khác biệt nằm ở khả năng xử lý bề mặt 3D phức tạp:
|
Tiêu Chí |
MasterCAM Mill |
MasterCAM Mill 3D |
|---|---|---|
|
Phạm vi gia công |
2D / 2.5D + 3D hạn chế |
2D / 2.5D + 3D toàn diện |
|
Ứng dụng chính |
Chi tiết 2D, cơ khí tiêu chuẩn |
Khuôn mẫu, bề mặt cong phức tạp |
|
Chiến lược gia công tinh 3D |
Giới hạn (một số bề mặt) |
Đầy đủ (toàn bộ đa bề mặt & solid) |
|
Accelerated Finishing® |
— |
✓ Có |
|
5 trục đồng thời |
— |
Tùy chọn thêm |
|
Giá bản quyền |
Thấp hơn |
Cao hơn |
Cả Mill và Mill 3D đều được trang bị đầy đủ các công cụ CAD và nền tảng CAM chuyên nghiệp – đây là lý do cả hai phiên bản đều đáp ứng tốt nhu cầu gia công 2D/2.5D:
|
Tính Năng CAD |
Mill |
Mill 3D |
|---|---|---|
|
Thiết kế mô hình Solid 3D |
✓ |
✓ |
|
Tạo và chỉnh sửa mô hình bề mặt (surface patching & repair) |
✓ |
✓ |
|
Mô hình hóa và chỉnh sửa Mesh |
✓ |
✓ |
|
Tạo và ghi kích thước wireframe nhanh |
✓ |
✓ |
|
Đọc/ghi IGES, DXF, SAT, Parasolid, EPS và nhiều định dạng khác |
✓ |
✓ |
|
Đọc file gốc AutoCAD, SolidWorks, Solid Edge và nhiều phần mềm khác |
✓ |
✓ |
|
Đọc file gốc CATIA, Pro/E, NX (Unigraphics) |
Tùy chọn |
Tùy chọn |
|
Nhận diện thay đổi file CAD (CAD file change recognition) |
✓ |
✓ |
|
Sắp xếp phôi và đường chạy dao tự động (nesting) |
✓ |
✓ |
|
Tính Năng CAM |
Mill |
Mill 3D |
|---|---|---|
|
Đường chạy dao liên kết đầy đủ với mô hình CAD (fully associative) |
✓ |
✓ |
|
Mô hình phôi (stock model) theo dõi vật liệu còn lại |
✓ |
✓ |
|
Dynamic Motion® – đường chạy dao 2D tốc độ cao (giảm mài mòn dao) |
✓ |
✓ |
|
Gia công theo tính năng tự động (Feature Based Machining) |
✓ |
✓ |
|
Khoan (drilling) – nhiều chu kỳ canned cycle |
✓ |
✓ |
|
Cắt contour 2D |
✓ |
✓ |
|
Phay hốc cơ bản (basic pocketing) |
✓ |
✓ |
|
Gia công tốc độ cao 2D (2D high speed machining) |
✓ |
✓ |
|
Cắt contour 3D, cắt tỉa và gia công lại (remachining) |
✓ |
✓ |
|
Kiểm tra đường chạy dao trực quan trên màn hình (verification) |
✓ |
✓ |
|
Quản lý dao cụ (tool management) nhanh và tiện lợi |
✓ |
✓ |
|
Định nghĩa máy & bộ điều khiển CNC (machine & control definition) |
✓ |
✓ |
|
Mô phỏng máy CNC (Machine Simulation) – kiểm tra va chạm |
✓ |
✓ |
|
Hỗ trợ Tombstone (gia công đa bề mặt trên một lần kẹp) |
✓ |
✓ |
|
Khắc chữ & hoa văn (engraving) |
✓ |
✓ |
|
Chuyển đổi ảnh Raster sang Vector |
✓ |
✓ |
|
Gia công thô & tinh một số bề mặt hạn chế (single & limited multisurface) |
✓ |
✓ |
|
Định vị 3+2 trục & thay thế trục quay |
✓ |
✓ |
|
3D High Speed OptiRough – gia công thô tốc độ cao 3D |
✓ |
✓ |
|
Khoan 5 trục & gia công đường cong (5-axis drilling & curve) |
Tùy chọn |
Tùy chọn |
Đây là những tính năng tạo ra sự khác biệt cốt lõi của Mill 3D – toàn bộ liên quan đến gia công bề mặt 3D phức tạp, khuôn mẫu và chi tiết đòi hỏi độ bóng bề mặt cao:
|
Tính Năng Độc Quyền Mill 3D |
Ý Nghĩa Thực Tế |
|---|---|
|
Gia công thô 3+2 tự động (Automatic 3+2 Roughing) |
Tự động xác định góc gá đặt 3+2 tối ưu và lập trình gia công thô, tiết kiệm thời gian đáng kể cho chi tiết nhiều mặt phức tạp |
|
Accelerated Finishing® |
Công nghệ độc quyền của MasterCAM – dùng dao barrel/taper để gia công tinh bề mặt 3D nhanh hơn tới 5–10 lần so với dao phay cầu thông thường, đạt độ bóng Ra rất cao |
|
Gia công thô toàn bộ đa bề mặt & solid (Full multisurface roughing) |
Lập trình gia công thô trên toàn bộ mô hình solid phức tạp, không giới hạn số lượng bề mặt được chọn |
|
Gia công tinh toàn bộ đa bề mặt & solid (Full multisurface finishing) |
Các chiến lược tinh đa dạng: Scallop, Raster, Waterline, Flowline, Blend – phủ toàn bộ bề mặt 3D phức tạp của khuôn mẫu với độ chính xác cao |
|
Gia công "cleanup" toàn bộ đa bề mặt |
Tự động phát hiện và gia công tiếp các vùng còn vật liệu sót sau bước tinh chính (rest machining) – đặc biệt quan trọng với khuôn có góc sâu và rãnh hẹp |
|
Gia công tốc độ cao toàn bộ đa bề mặt & solid |
Kết hợp chiến lược tốc độ cao (HSM) với đa bề mặt – giảm thời gian chu kỳ gia công khuôn, tăng tuổi thọ dao và chất lượng bề mặt |
|
Gia công thô tối ưu toàn bộ đa bề mặt (Optimized roughing) |
Tối ưu hóa đường chạy dao thô theo mô hình phôi thực tế, tránh cắt không tải và đảm bảo tải trọng dao đồng đều |
|
Gia công tinh Hybrid toàn bộ đa bề mặt |
Kết hợp thông minh nhiều chiến lược tinh (ví dụ: Waterline cho vùng đứng + Raster cho vùng phẳng) trên cùng một lần chạy dao – tối ưu chất lượng bề mặt tự động |
|
Gia công 4 & 5 trục đồng thời (Simultaneous 4&5-axis) |
Tùy chọn thêm – lập trình gia công cánh turbine, bề mặt có góc nghiêng phức tạp, giảm số lần gá đặt |
|
Gia công cổng nạp/xả & cánh nâng cao (Advanced port & blade milling) |
Tùy chọn thêm – chuyên biệt cho chi tiết turbine, impeller, cánh quạt đòi hỏi đường chạy dao 5 trục chính xác cao |

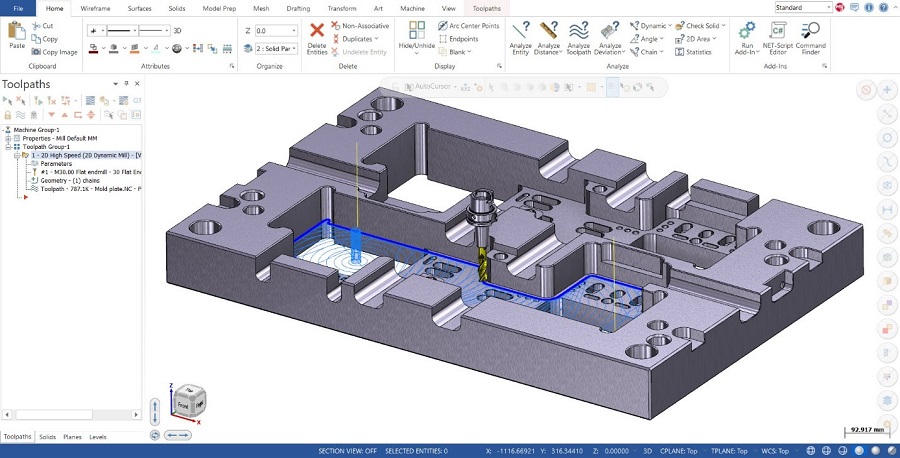

MasterCAM Mill phù hợp khi phần lớn công việc gia công là chi tiết 2D và 2.5D – tức là chi tiết có hình dạng tạo bởi contour phẳng, hốc, rãnh, lỗ và các bề mặt đơn giản không đòi hỏi chiến lược tinh 3D phức tạp:
|
Loại Xưởng / Sản Phẩm |
Lý Do Phù Hợp |
|---|---|
|
Xưởng gia công linh kiện , chi tiết cơ khí tiêu chuẩn, fixture, jig,... |
Chi tiết chủ yếu có hình dạng phẳng, hốc, lỗ – Mill đủ dùng với đầy đủ Dynamic Motion và 2D HSM |
|
Gia công chi tiết bảng mạch, nhôm định hình |
Không cần chiến lược bề mặt 3D; Mill xử lý hoàn toàn các contour, pocket và drilling |
|
Xưởng gia công đồ gỗ, nội thất CNC |
Phay profile, rãnh, khắc chữ – không cần full 3D surface; Mill đủ năng lực, chi phí tối ưu hơn |
MasterCAM Mill 3D là lựa chọn bắt buộc khi công việc gia công bao gồm bề mặt cong phức tạp, khuôn mẫu hoặc chi tiết đòi hỏi độ bóng bề mặt cao Ra ≤ 0.8µm:
|
Loại Xưởng / Sản Phẩm |
Lý Do Cần Mill 3D |
|---|---|
|
Xưởng gia công khuôn nhựa injection |
Khuôn có lòng khuôn bề mặt 3D phức tạp, góc sâu, rãnh hẹp – cần Full multisurface finishing, cleanup và Accelerated Finishing® để đạt Ra yêu cầu |
|
Xưởng gia công khuôn đúc áp lực (die casting) |
Bề mặt phức tạp, yêu cầu chiến lược tốc độ cao HSM đa bề mặt để giảm thời gian chu kỳ và tăng tuổi thọ khuôn |
|
Gia công chi tiết hàng không, ô tô có bề mặt freeform |
Bề mặt cong tự do (NURBS), dung sai chặt – cần full multisurface & Hybrid finishing để đảm bảo chất lượng |
|
Gia công điện cực EDM (graphite electrode) |
Điện cực có hình dạng âm bản của lòng khuôn – bề mặt 3D phức tạp tương tự khuôn mẫu |
|
Gia công cánh turbine, impeller, chi tiết 5 trục |
Cần tùy chọn Simultaneous 5-axis và Advanced port & blade milling – chỉ có ở Mill 3D |
MasterCAM Mill có gia công được bề mặt 3D nhưng ở mức hạn chế – chỉ xử lý được một số bề mặt đơn giản. Đồng thời Mill cũng có OptiRough 3D cho bước thô. Tuy nhiên các chiến lược tinh 3D toàn diện (Full multisurface finishing, Accelerated Finishing®, Hybrid finishing…) chỉ có ở Mill 3D. Nếu chi tiết của bạn có bề mặt cong phức tạp nhiều mặt, Mill 3D là lựa chọn duy nhất đáp ứng đủ.
Có. MasterCAM hỗ trợ nâng cấp (upgrade) license từ Mill lên Mill 3D bằng cách trả thêm chi phí chênh lệch. File gia công (.mcam) tương thích hoàn toàn, không mất dữ liệu khi nâng cấp. Tuy nhiên mua đúng ngay từ đầu vẫn tiết kiệm hơn so với mua rồi nâng cấp.
Accelerated Finishing® là công nghệ độc quyền của MasterCAM cho phép dùng dao barrel (lens, oval, taper) thay vì dao phay cầu truyền thống để gia công tinh bề mặt 3D. Với bán kính tiếp xúc lớn hơn nhiều, Accelerated Finishing® có thể đạt cùng độ bóng bề mặt nhưng với bước tiến dao (step over) lớn hơn 5–10 lần – giảm đáng kể thời gian gia công tinh khuôn, đặc biệt với khuôn lớn có nhiều bề mặt cong.
Mill 3D hỗ trợ gia công 5 trục dạng tùy chọn (Optional). Cụ thể: "Khoan 5 trục & gia công đường cong" và "Gia công 4&5 trục đồng thời" là các module thêm phải mua riêng bổ sung vào Mill 3D. Trong khi đó, Mill (standard) chỉ có tùy chọn khoan 5 trục nhưng không có gia công 5 trục đồng thời.
Cách đơn giản nhất: gửi cho Cammech một số hình ảnh hoặc bản vẽ chi tiết điển hình bạn thường gia công. Kỹ sư của Cammech sẽ phân tích và tư vấn phiên bản phù hợp ngay – không mất phí, không ràng buộc.
Việc chọn sai phiên bản MasterCAM có thể tốn thêm chi phí nâng cấp sau này hoặc khiến kỹ sư không đủ công cụ để gia công chi tiết theo yêu cầu. Cammech cung cấp dịch vụ tư vấn chọn phiên bản miễn phí dựa trên phân tích thực tế máy CNC và chi tiết gia công của doanh nghiệp bạn.
Liên hệ ngay để được báo giá MasterCAM Mill / Mill 3D bản quyền chính hãng kèm hỗ trợ cài đặt, cấu hình Postprocessor và gói đào tạo kỹ sư đi kèm.
