Cách thêm vật liệu vào toolbox trên Solidworks

Chắc hẳn ở đây khi các bạn thêm Tool Box vào một cụm lắp ráp chi tiết thì sẽ không có đi kèm theo vật liệu hoặc khi các bạn muốn xuất bản vẽ có kèm theo vật tư thì chúng ta lại càng phải biết vật liệu là gì để lựa chọn cho phù hợp. Hãy cùng Cammech tìm hiểu cách thêm vật liệu vào qua bài viết sau đây nhé!

Bài viết hướng dẫn thực hiện trên phần mềm Solidworks 2024

1. Các bước thực hiện thêm vật liệu cho toolbox

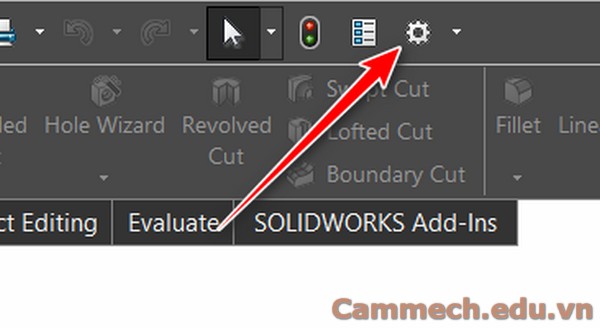

Bước 1: các bạn chọn vào biểu tượng Options.

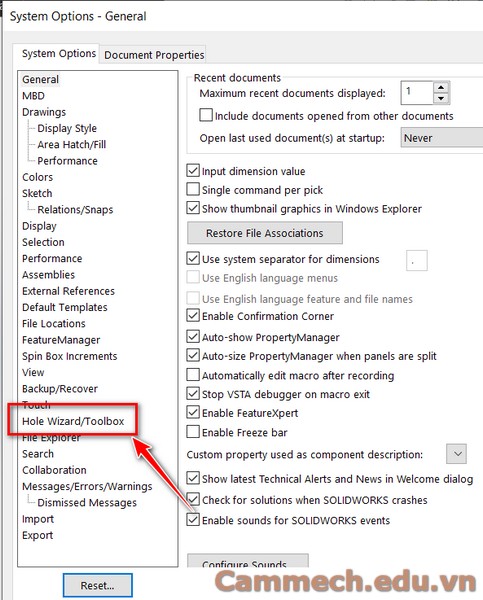

Bước 2: sau khi bảng chọn hiện ra, các bạn chọn vào mục Hole Wizard/Toolbox.

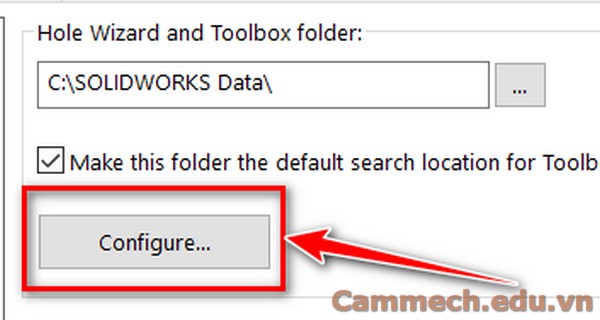

Bước 3: chọn Configure..

Sau khi chọn sẽ hiện ra bảng như sau.

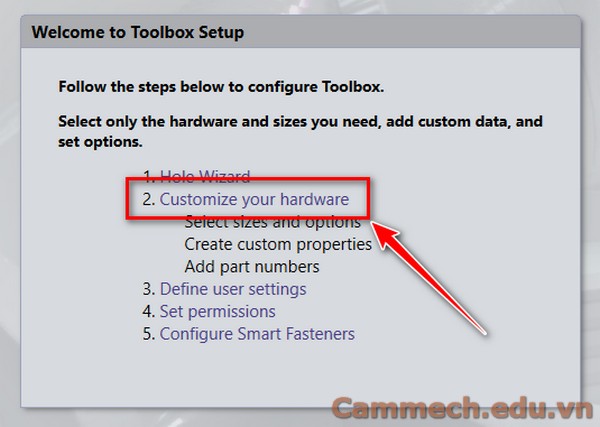

Tiếp tục chọn vào Customize your hardware.

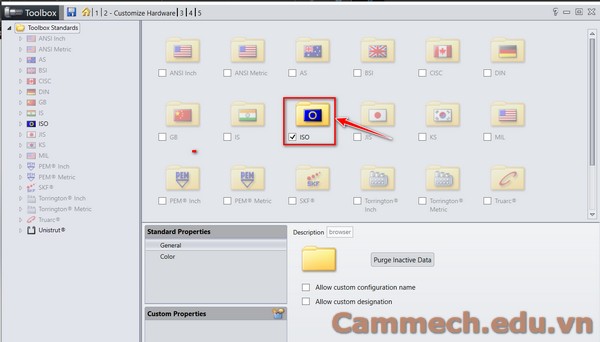

 Một bảng chọn như hình bên dưới sẽ hiện ra, ở bảng này sẽ hiện thị tất cả tiêu chuẩn các bạn dùng tiêu chuẩn nào thì có thể tích vào tiêu chuẩn đó.

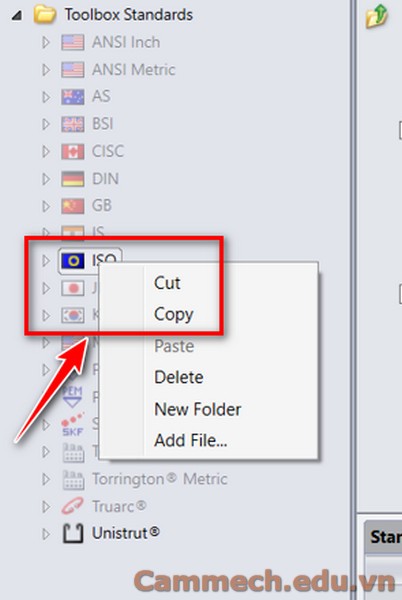

Bước 4: Sau khi chọn tiêu chuẩn xong các bạn chọn vào biểu tưởng Iso ở phía bên trái và chọn Copy.

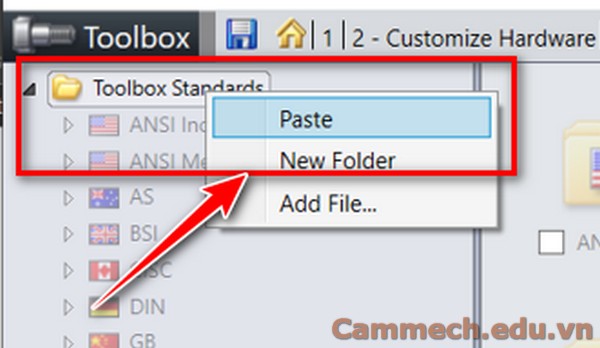

Bước 5: Tiếp theo chọn vào mục Toolbox Standards và chọn Paste.

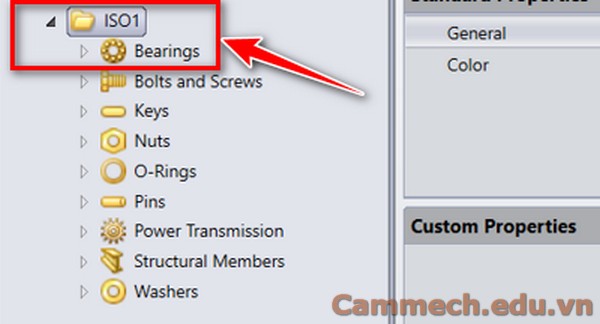

Sau khi bỏ vào Toolbox Standards các bạn sẽ thấy ở phía dưới sẽ có một mục là Iso1.

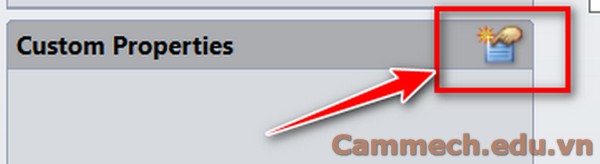

Bước 6: để có thể thêm vật liệu vào thì ở mục Custom Properties  các bạn chọn vào biểu tượng như hình bên dưới.

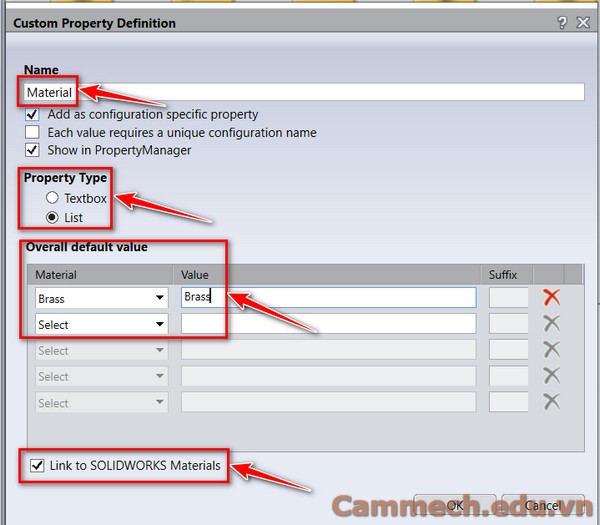

Một bảng như hình bên dưới sẽ hiện ra.

• Name: đặt tên vật liệu, tên này sẽ hiện thị cùng với các thông số của Toolbox khi chúng ta tạo
• Property Type: chúng ta chọn List mục này có ý nghĩa là chúng ta sẽ tạo một loạt loại vật liệu mà chúng ta muốn,
• Link to Solidworks Material Chọn để tạo liên kết vật liệu và toolbox

Overall default value

• Material: chọn loại vật liệu nếu các bạn muốn chọn nhiều loại thì sẽ tạo nhiểu mục ra còn ở đây mình chỉ chọn một loại vật liệu để làm mẫu đó là Brass
• Value: ô này các bạn nhập tên của loại vật liệu để hiện hị khi chúng ta chọn Toolbox,

sau khi chọn xong thì nhấn OK.

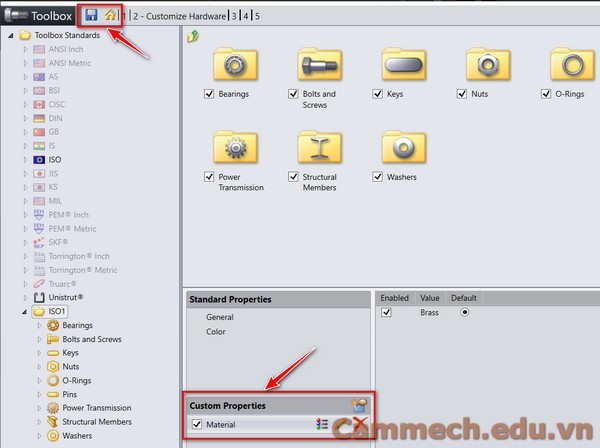

Bước 7: Sau khi đã tạo xong chúng ta tích vào bảng mà chúng ta vừa tạo và nhấn lưu.

2. Sử dụng thư viện vật liệt vừa tạo vào môi trường lắp ráp

Sau khi chúng ta đã tạo và lưu vật liệu cho Toolbox xong tiếp theo các bạn hãy mở môi trường Assembly để thêm một Toolbox bất kỳ.

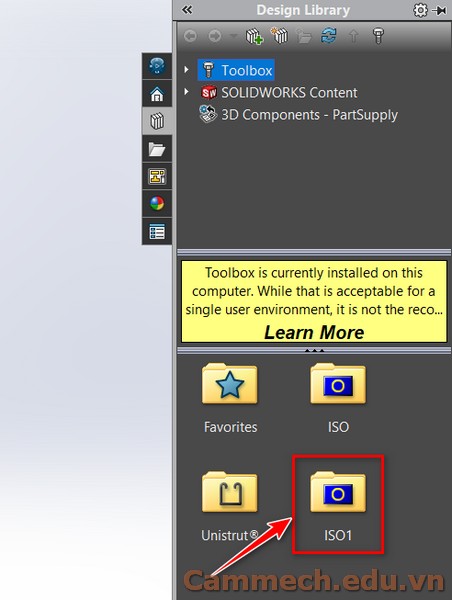

Chọn vào Toolbox có tên là Iso1 mà chúng ta vừa tạo, ở đây mình sẽ lấy thử một đai ốc bất kỳ để xem thử nhé.

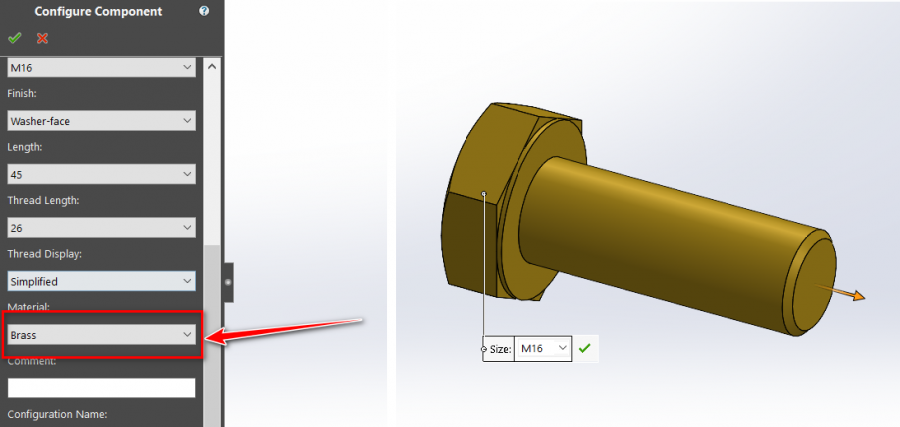

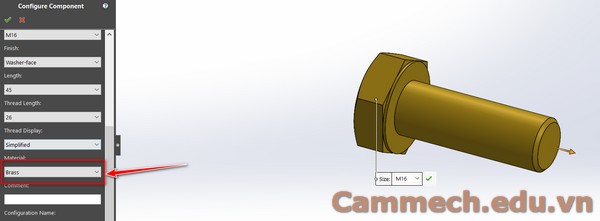

Các bạn có thể thấy là loại vật liệu sau khi thêm vào Toolbox sẽ hiện thị như ảnh các bạn có thể sử dụng cách này để thêm những loại vật liệu phù hợp khi sử dụng.

Tham khảo thêm các bài viết kỹ thuật về phần mềm Solidworks

https://cammech.edu.vn/tu-hoc-solidworks-23-2.html

Chúc các bạn thành công!
