Thay đổi Template cho chi tiết bằng Insert Part

Trong quá trình làm việc với các phần mềm CAD (như SolidWorks, Inventor, v.v.), việc sử dụng các tệp mẫu (Template) giúp đảm bảo tính nhất quán về tiêu chuẩn, đơn vị, và các thuộc tính tùy chỉnh (Custom properties) cho tất cả các tệp thiết kế. Việc cập nhật lại Template là khá quan trọng.

Bài viết này sẽ hướng dẫn bạn quy trình thực hiện điều đó một cách chi tiết. Các bước có thể hơi khác biệt nhỏ tùy thuộc vào phần mềm CAD bạn đang sử dụng, nhưng về cơ bản quy trình sẽ tương tự nhau.

1. Tại sao cần thay đổi Template?

Có một vài lý do phổ biến khiến bạn cần thay đổi Template cho một tệp hiện có:

Cập nhật tiêu chuẩn công ty: Công ty của bạn có thể thay đổi các tiêu chuẩn vẽ, đơn vị đo lường, hoặc các thuộc tính mặc định.

Sửa lỗi trong template cũ: Template ban đầu có thể chứa lỗi hoặc thiếu sót và bạn đã tạo một phiên bản mới tốt hơn.

Sử dụng lại thiết kế cho dự án mới: Bạn muốn tái sử dụng một thiết kế cũ cho một dự án mới có yêu cầu về template khác.

Thống nhất các tệp từ nhiều nguồn: Khi làm việc với các tệp từ các nhà cung cấp hoặc đồng nghiệp khác nhau, bạn cần thống nhất chúng về một tiêu chuẩn chung.

2. Các bước thực hiện trên Solidworks

Quy trình dưới đây được minh họa chủ yếu trên phần mềm SolidWorks, một trong những phần mềm CAD phổ biến nhất.

Bước 1: Cần có một Template chuẩn cho môi trường Part

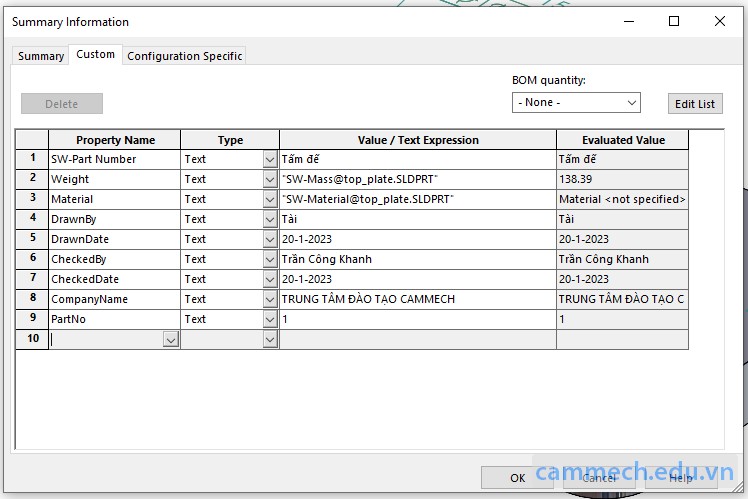

Tham khảo link bài viết sau để tạo Custom properties và save as thành Part Template

https://cammech.edu.vn/custom-properties-solidworks-1118-27.html

Bước 2: Mở tệp cần thay đổi

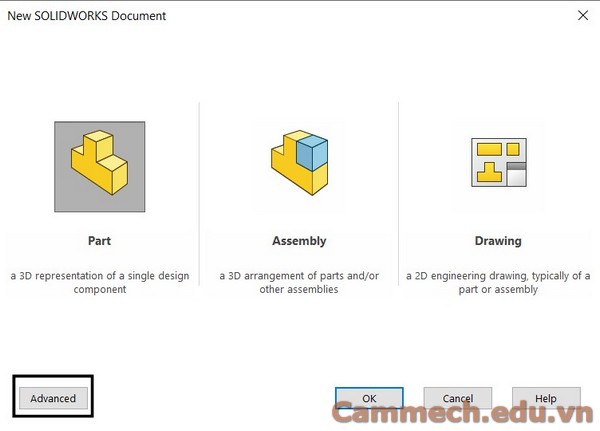

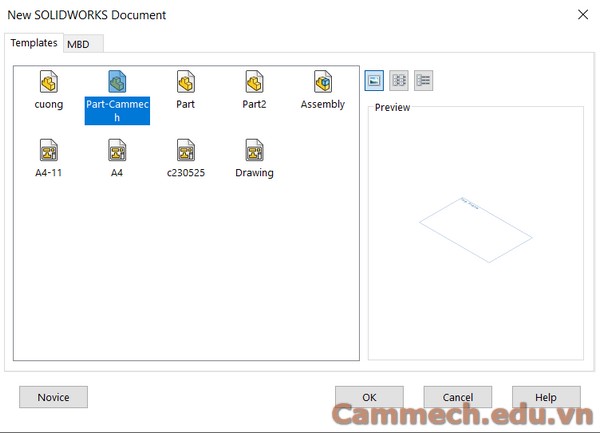

Bạn vào File > New > Advance và chọn Template chuẩn.

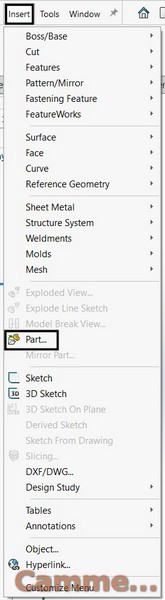

Trên thanh Menu bạn vào tab Insert > Part để mở một chi tiết có sẵn cần thay đổi mẫu Template

Chọn chi tiết cần thêm vào(tương tự việc Open part)

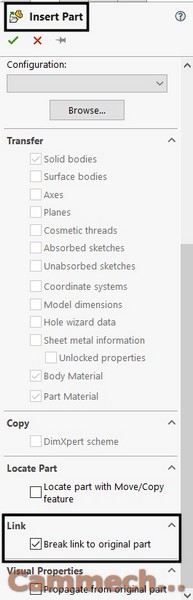

Bạn chọn tùy chọn Link bạn chọn vào kiểm Break link to original part để ngắt kết nối tới chi tiết gốc.

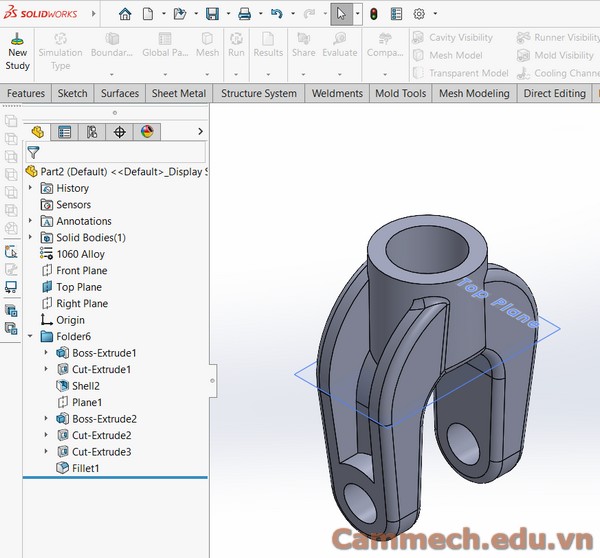

Lúc này chi tiết của bạn sẽ tạo một thư mục mới

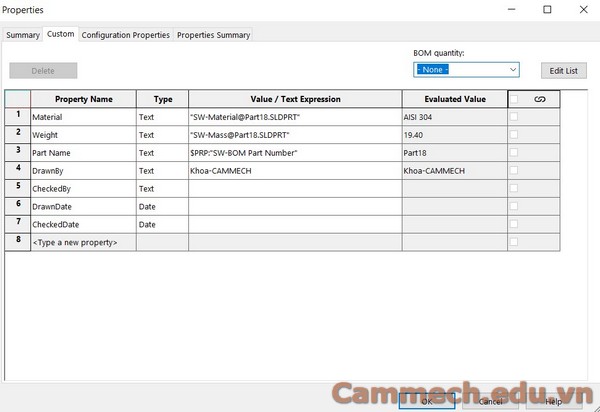

Bây giờ chi tiết mới đã có thuộc tính như Template bạn vừa tạo

Bước 3: Xác nhận và kiểm tra

Sau khi bạn chọn Template mới, SolidWorks sẽ đọc các cài đặt từ tệp template đó và áp dụng chúng vào tài liệu hiện tại của bạn.

Tất cả các cài đặt trong Document Properties sẽ được cập nhật theo template mới.

Điều này bao gồm:

• Drafting Standard: Tiêu chuẩn vẽ (ANSI, ISO, DIN, v.v.).
• Units: Đơn vị đo lường (mm, inch, cm, v.v.).
• Annotations: Cài đặt cho các loại chú thích (kích thước, dung sai, ghi chú).
• Tables, Dimensions, Detailing, và các mục khác.
• Các Custom Properties (Thuộc tính tùy chỉnh) từ template mới cũng sẽ được thêm vào tệp của bạn. Nếu có thuộc tính trùng tên, giá trị trong tệp hiện tại thường sẽ được giữ lại.

Bước 4: Lưu tệp

Sau khi đã kiểm tra và hài lòng với các thay đổi, hãy lưu lại tệp của bạn. Các cài đặt mới giờ đã được áp dụng vĩnh viễn cho tệp này.

3. Những điều cần lưu ý

• Nó không thay đổi hình học 3D (các sketch, feature) của chi tiết hay các ràng buộc (mates) trong lắp ráp.
• Việc thay đổi template sẽ thêm các thuộc tính mới từ template vào tệp. Nó sẽ không tự động xóa các thuộc tính cũ không có trong template mới.
• Nếu bạn có một bản vẽ (Drawing) được liên kết với chi tiết hoặc lắp ráp này, bạn cũng nên kiểm tra và có thể cần phải thay đổi template cho cả bản vẽ để đảm bảo sự đồng bộ.
• Đảm bảo rằng Template bạn đang tải tương thích với phiên bản phần mềm CAD bạn đang sử dụng.

Kết luận :

Việc thay đổi Template cho một tệp hiện có là một kỹ năng hữu ích, giúp bạn duy trì tính nhất quán và cập nhật các tiêu chuẩn thiết kế một cách hiệu quả. Bằng cách thực hiện theo các bước trên và luôn nhớ sao lưu dữ liệu trước khi bắt đầu, bạn có thể dễ dàng áp dụng các cài đặt mới cho các thiết kế cũ mà không cần phải tốn công sức vẽ lại.

Chúc các bạn thành công!
