Ở bài viết này sẽ giải thích 2 mục: Keep missing item/row và Do not change item numbers. Hai tùy chọn này được sử dụng khi chúng ta thay thế hoặc xóa các chi tiết trong cụm lắp ráp, cùng so sánh sự khác nhau của 2 tùy chọn trên nhé.
Tùy chọn Keep missing item/row chỉ sử dụng được khi người dùng thay thế một chi tiết trong cụm lắp ráp bằng một chi tiết khác bằng cách sử dụng lệnh Replace hoặc sử dụng Save as một chi tiết của cụm lắp ráp trong khi cụm lắp ráp đang mở.
Trường hợp xóa một chi tiết và thay thế lại bằng chi tiết khác thì tùy chọn này sẽ không được áp dụng.

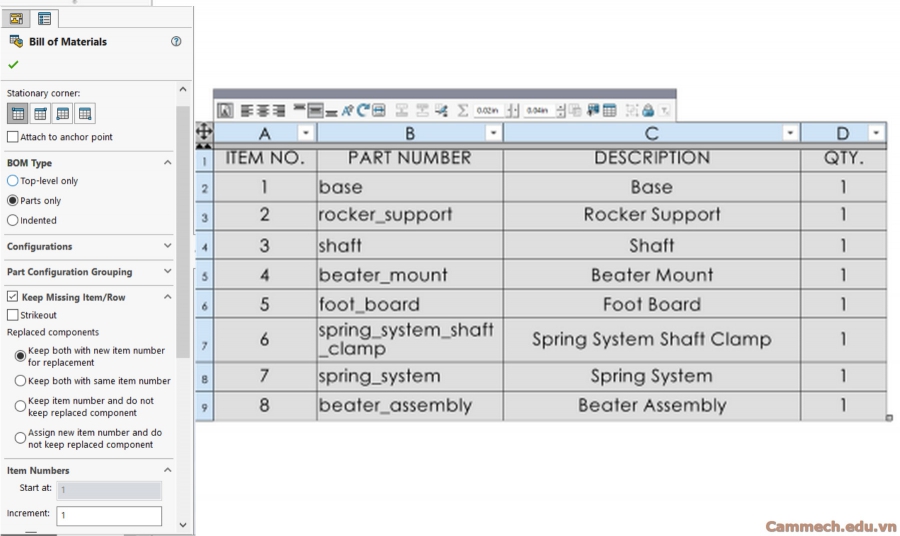

Đầu tiên chúng ta có một cụm lắp ráp và đang được xuất BOM Solidworks như hình dưới.

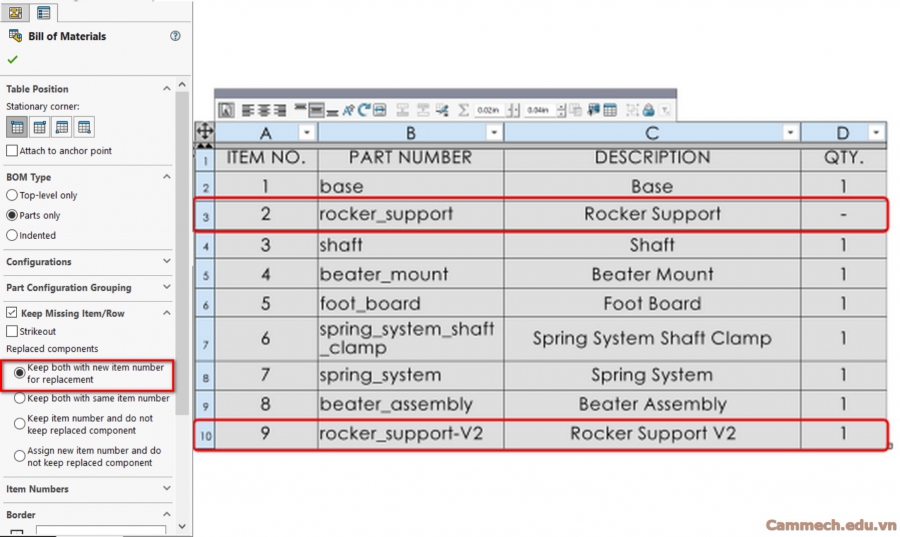

Nếu chúng ta thay thế mục số 2 trong cụm lắp ráp bằng lệnh Replace và sau đó kiểm tra lại bảng BOM với tùy chọn trên mục số 2 ban đầu vẫn còn hiển thị với số lượng “-” và chúng ta có thành phần thay thế được liệt kê số thứ tự 9 và có số lượng là “1”.
Với tùy chọn này mục thay thế sẽ hiển thị với số lượng là “-”, còn thành phần được thay thế liệt kê cùng số thứ tự và hiển thị số lượng là “1”.

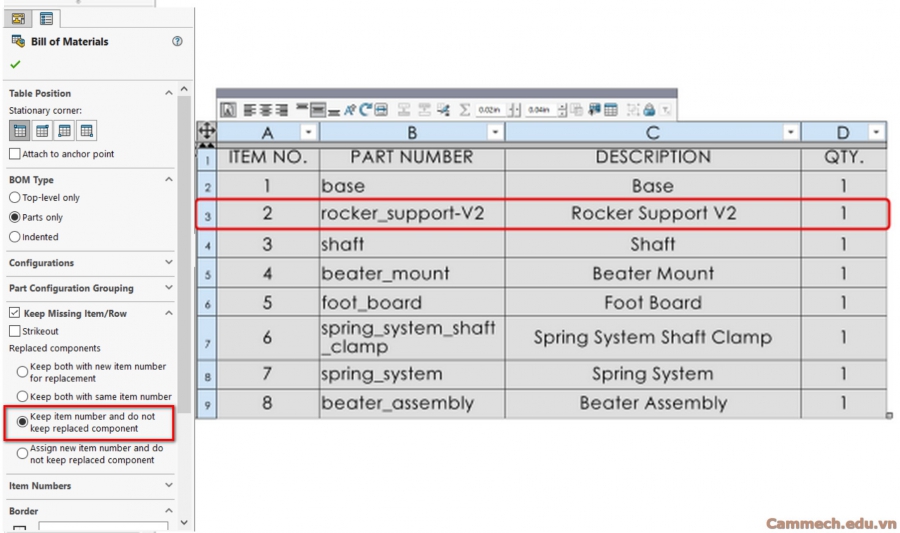

Với tùy chọn này, chúng ta có thể thấy rằng mục cũ bị xóa và mục mới thay thế bằng cách sử dụng cùng một mục số 2.

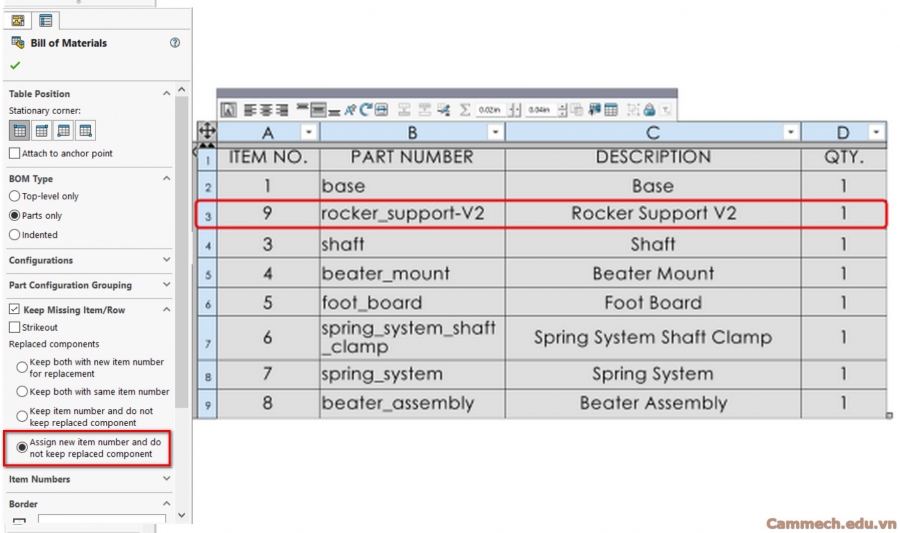

Với tùy chọn này, chúng ta có thể thấy rằng mục cũ bị xóa và mục mới được thêm vào vị trí trong bảng BOM dưới dạng mục số 9.
Tùy chọn này được sử dụng trong trường hợp có chi tiết bị xóa trong cụm lắp ráp
Nếu chúng ta xóa mục số 2 (rocker support) khỏi cụm, cài đặt này sẽ xác định xem nó sẽ đánh số lại các thành phần còn lại hay giữ lại các số ban đầu.

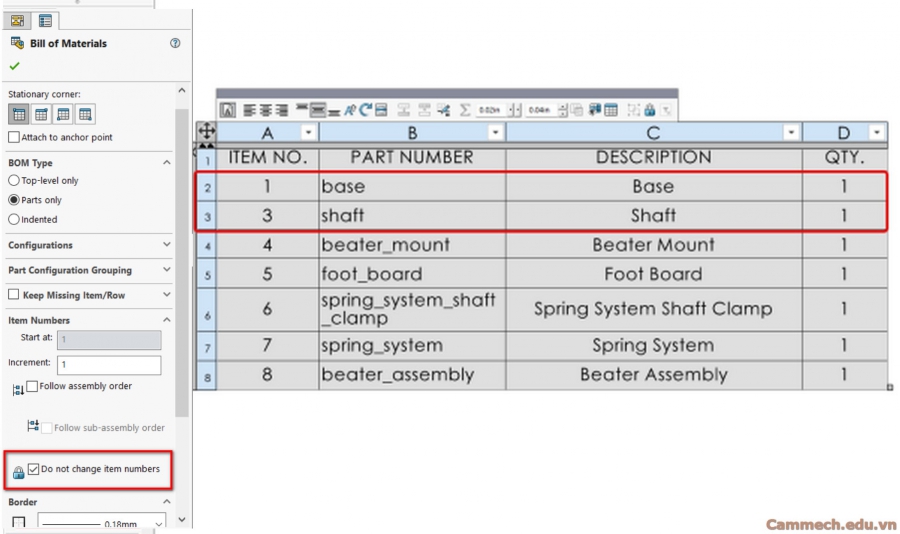

Trong hình trên, chúng ta đã xóa mục số 2 và chúng ta có thể thấy rằng nó không đánh số lại các mục còn lại trong BOM. Nếu chúng ta thêm một thành phần mới vào lắp ráp, mục sẽ được thêm vào làm mục số 9.
Tham khảo thêm các bài viết kỹ thuật về Solidworks tại: Tự Học Solidworks - Chia Sẻ Thủ Thuật Sử Dụng Solidworks
