Hướng Dẫn Tạo Tính Năng Tạo Gờ và Rãnh (Tab and Slot) Trên Phần Mềm Solidworks

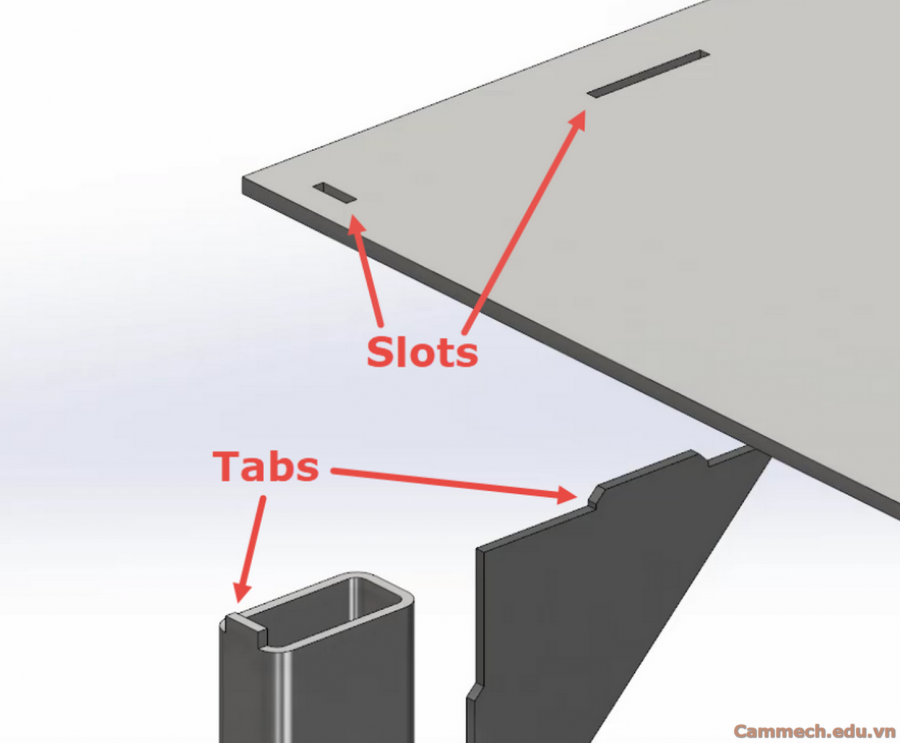

Tính năng Tab and Slot (gờ và rãnh) là một giải pháp phổ biến, giúp các chi tiết khớp với nhau nhờ các “tai” (Tab) trên chi tiết này ăn khớp với các “rãnh” (Slot) trên chi tiết kia
Đặc biệt là khi nhiều bộ phận giống nhau cần lắp vào cùng một cụm, Tab and Slot giúp quá trình lắp ráp nhanh hơn, sai số ít hơn và hạn chế cần đến đồ gá phức tạp.

1. Nguyên lý hoạt động

Tab: Các gờ hoặc “tai” nhô ra từ chi tiết, thường được cắt hoặc đột theo kích thước tiêu chuẩn

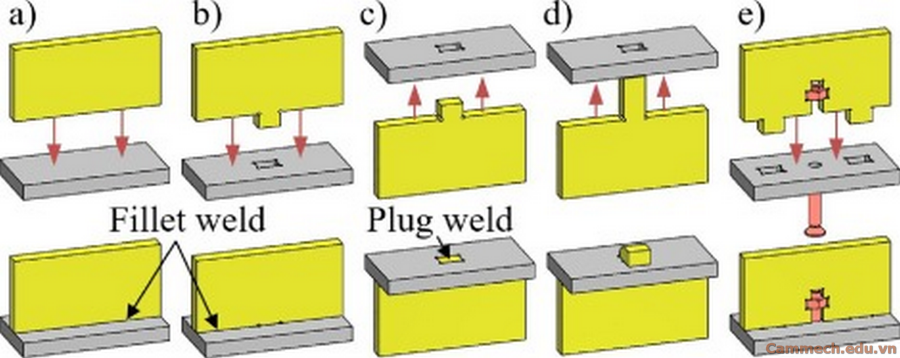

Slot: Các rãnh hoặc khe hở trên chi tiết đối tác, được thiết kế sao cho vừa khít với tab. Khi lắp ráp, tab trượt vào slot, giúp cố định vị trí tương đối của các bộ phận trước khi hàn, bắt vít hoặc liên kết vĩnh viễn.

2. Lợi ích khi dùng Tab And Slot

Tăng tốc độ lắp ráp – Người lắp ráp chỉ cần “cắm vào” đúng vị trí, không mất thời gian đo đạc lại

Độ chính xác cao – Tab và slot được gia công chính xác nên các bộ phận giống nhau đều khớp đồng nhất

Giảm phụ thuộc vào đồ gá – Nhiều trường hợp không cần đồ gá cố định vì tab đã tự định vị

Tối ưu sản xuất hàng loạt – Khi nhiều bộ phận giống nhau, Tab and Slot đảm bảo tính đồng bộ giữa các cụm

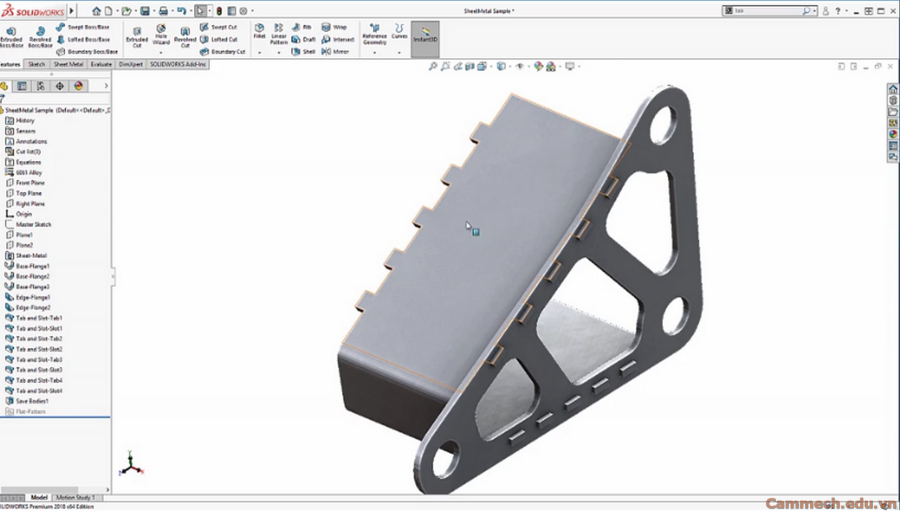

3. Ứng dụng thực tế

Khung máy: Các thanh thép hoặc nhôm ghép thành khung với tab-slot định vị, sau đó hàn hoặc bắt vít

Tủ điện và vỏ máy: Các panel giống nhau lắp ráp nhanh chóng, giảm sai số

Kết cấu thép nhẹ: Dùng cho giá đỡ, kệ, bàn, ghế kim loại

Sản phẩm DIY và CNC: Người dùng tự cắt chi tiết và ghép như “puzzle”

4. Một số lưu ý thiết kế

• Khe hở (clearance): Thiết kế khe rộng hơn tab một chút để dễ lắp ráp (Ví dụ 0.1–0.2 mm)
• Vật liệu: Với kim loại tấm, cần tính đến biến dạng khi hàn
• Độ dày vật liệu: Tab thường có chiều dày bằng hoặc nhỏ hơn chiều dày tấm
• Hướng cắt: Đảm bảo tab và slot được gia công theo cùng hệ tọa độ để đồng bộ

5. Các bước thực hiện

Các bước thực hiện tạo Tabs and Slot trên phần mềm Solidworks

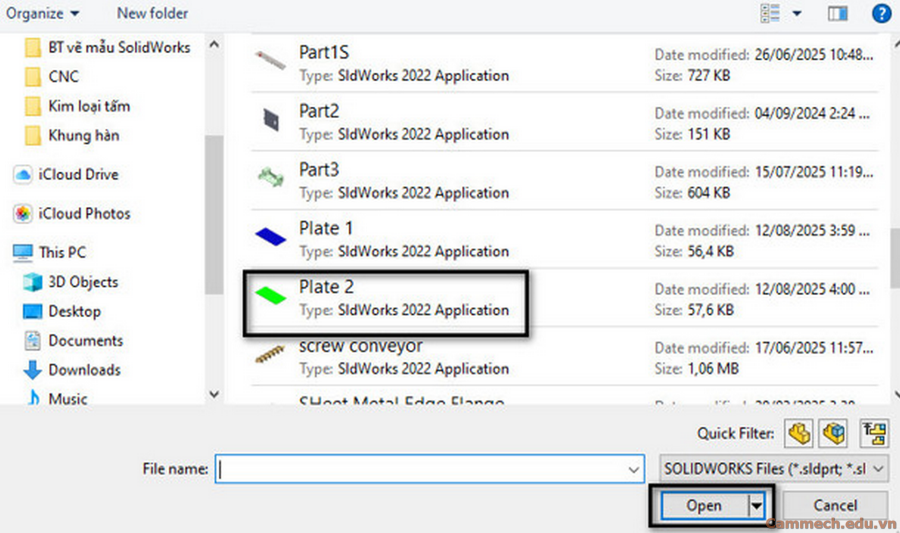

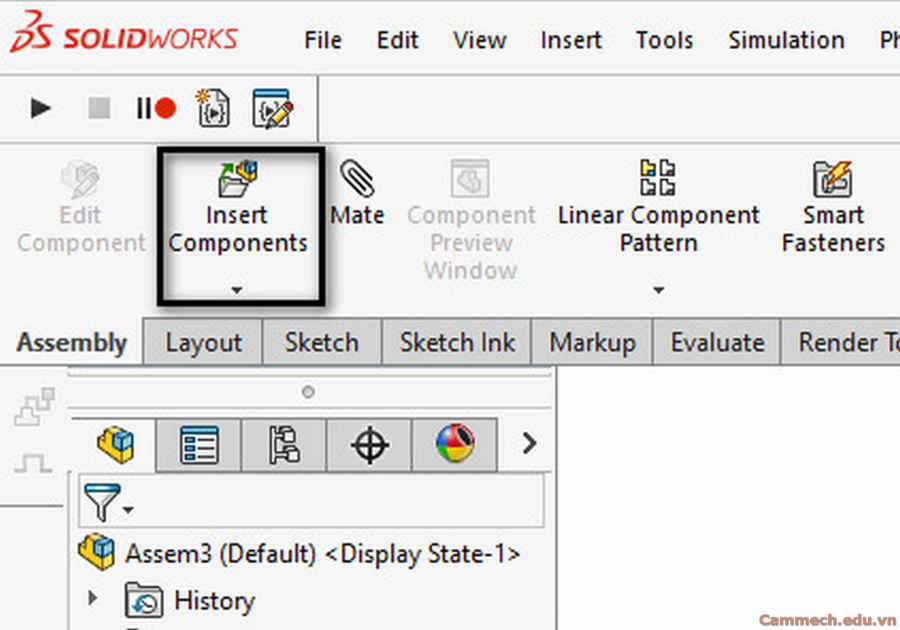

Bước 1: Đem các bộ phận vào môi trường làm việc là lắp ráp (Assembly). Lắp ghép các bộ phận vào vị trí bạn muốn đặt tính năng Tab and Slot.

Vào lại lệnh Mate và tiếp tục chọn hai mặt kế tiếp

Kết quả ta được như sau:

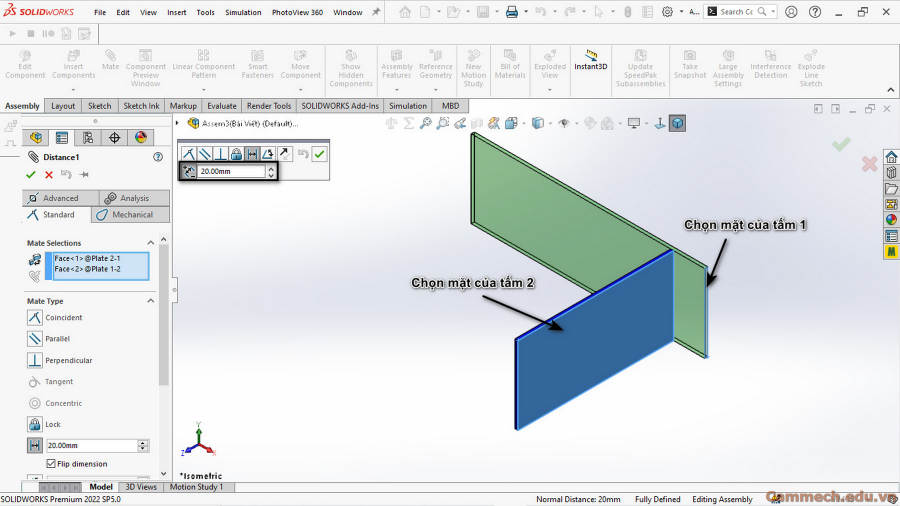

Cho hai mặt cách nhau một khoảng là 20mm

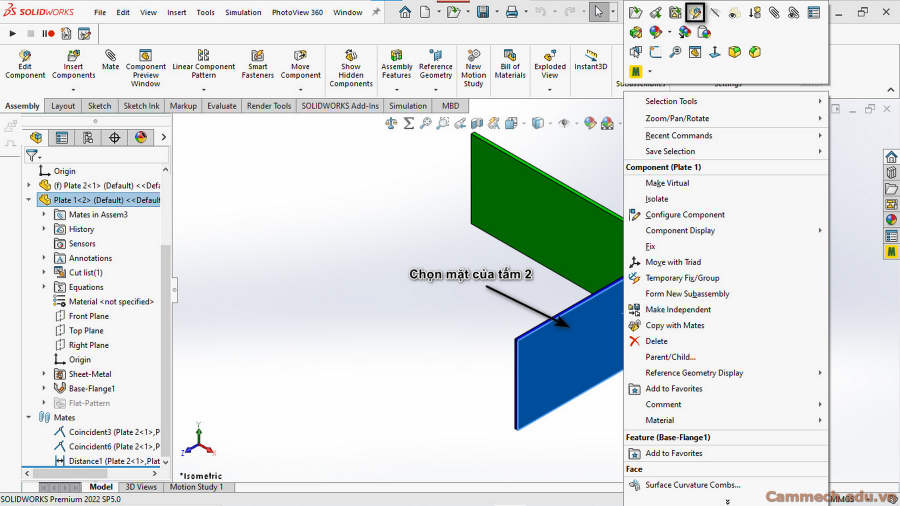

Bước 2: Nhấp chuột phải vào bộ phận bạn muốn thêm tính năng Tab và chọn Edit Part để chỉnh sửa bộ phận hoặc vào Tab lắp ráp và chọn chỉnh sửa các bộ phận

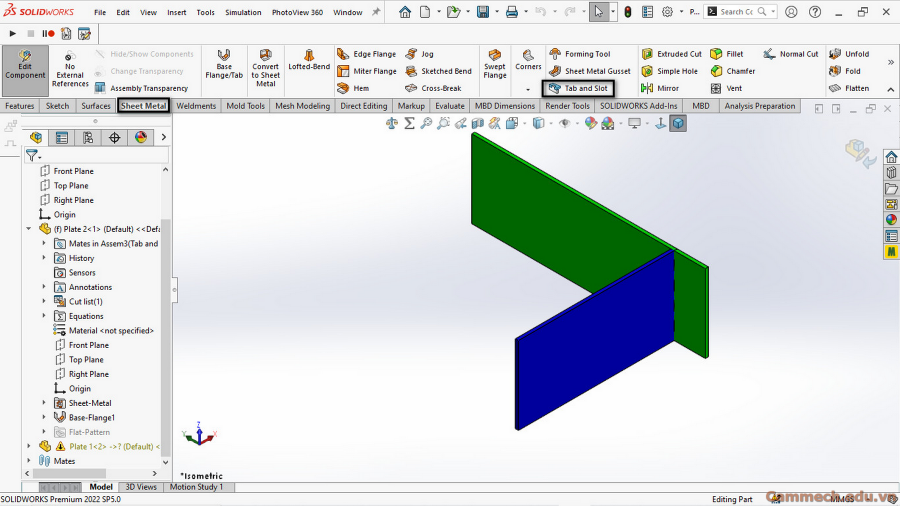

Bước 3: Bạn vào Tab Sheet Metal và chọn tùy chọn Tab and Slot

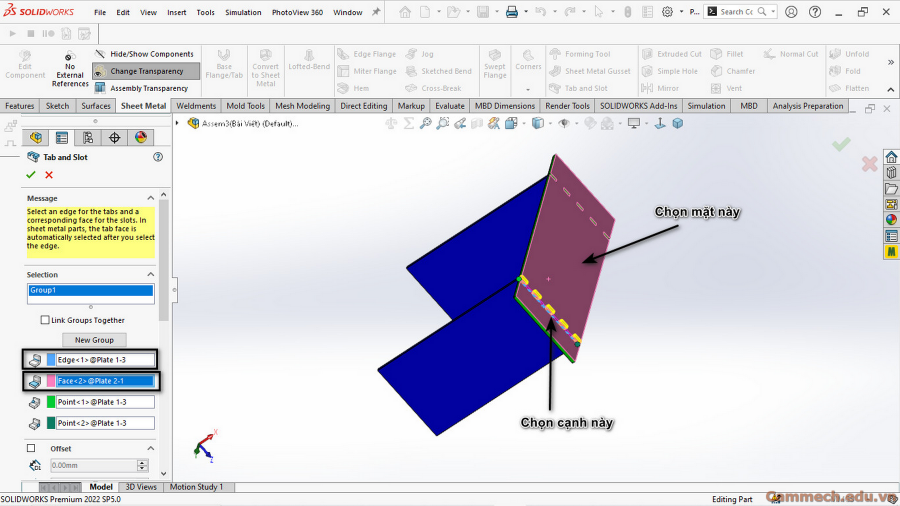

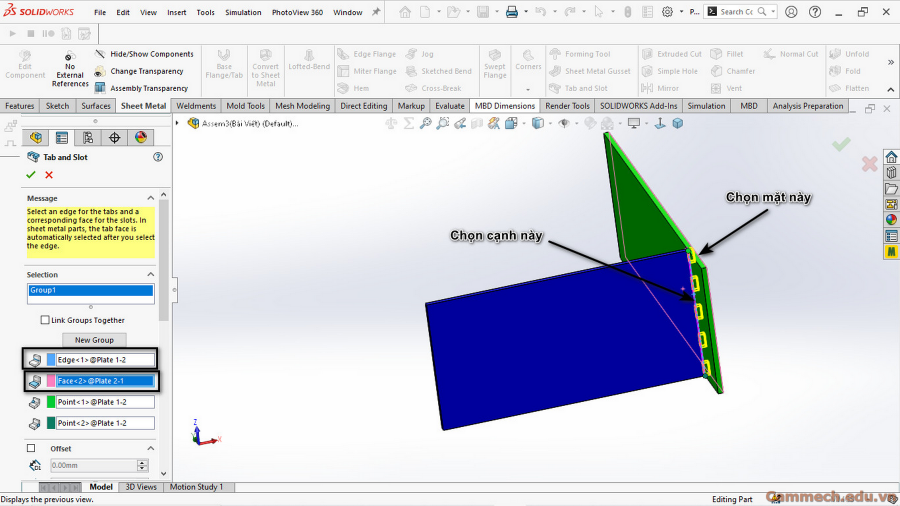

Bước 4: Chọn các thông số cho nhóm Tab and Slot của bạn

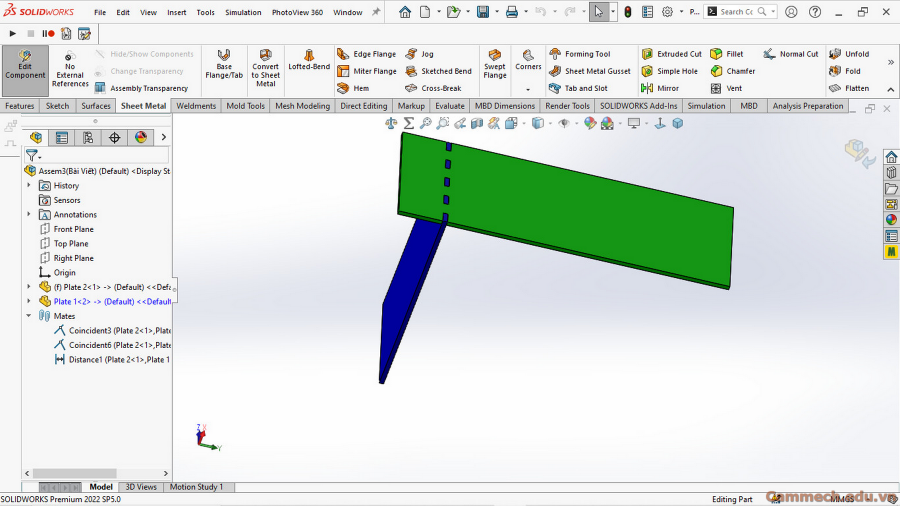

Kết quả ta được như sau:

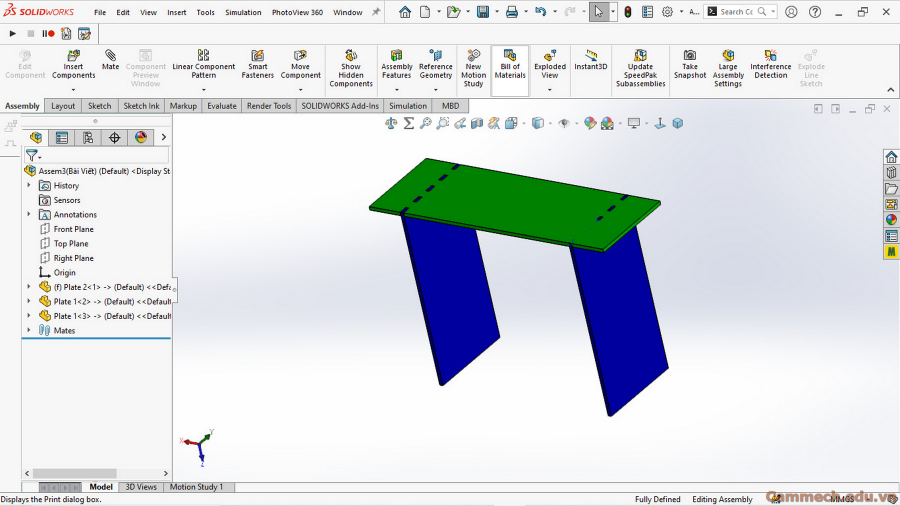

Bước 5: Ta copy bộ phận vừa tạo hồi nãy và lắp như sau:

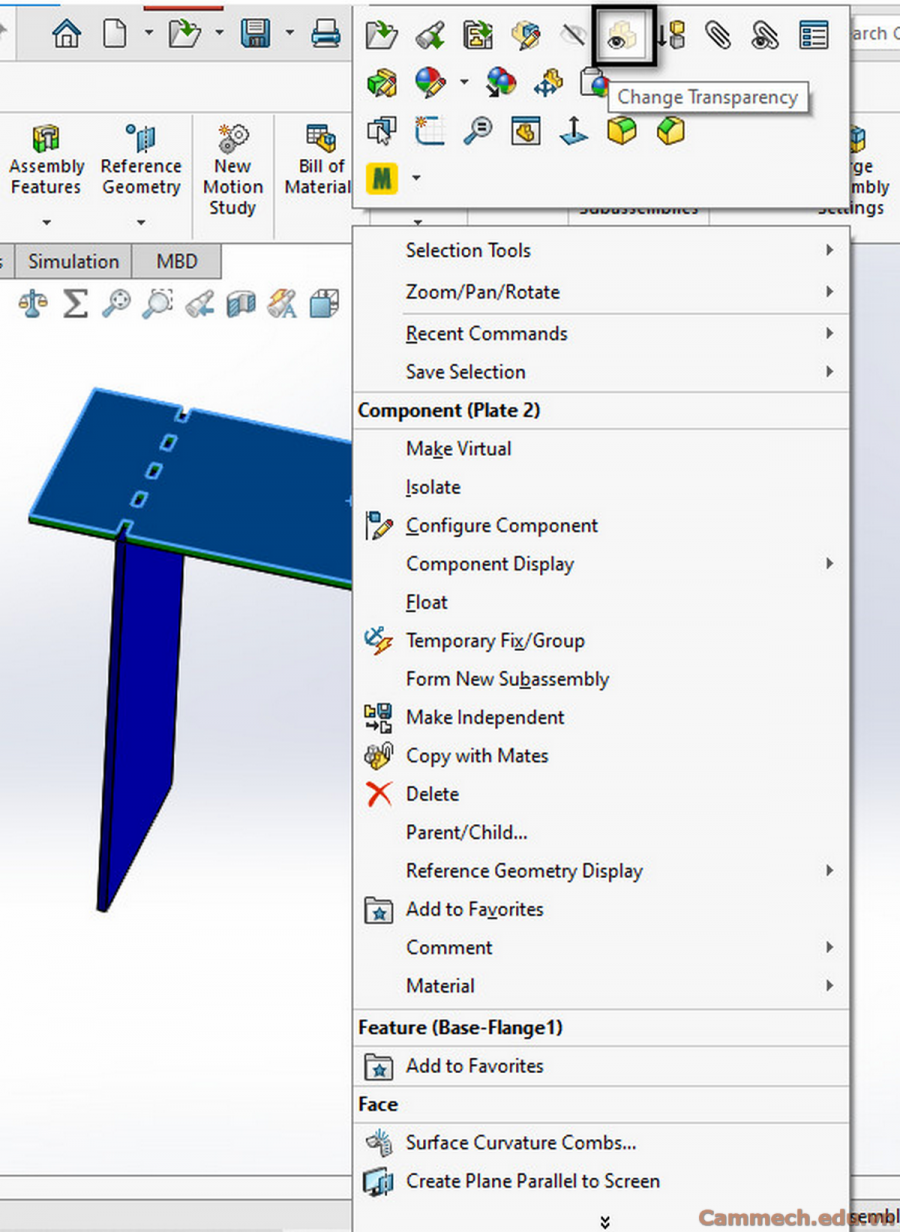

Bước 6: Rồi sau đó bạn tạo trong suốt cho tấm 1

Bước 7: Vào Edit part sau đó thực hiện lệnh Tab and Slot và làm tương tự như bước 3 và bước 4 ta được như sau:

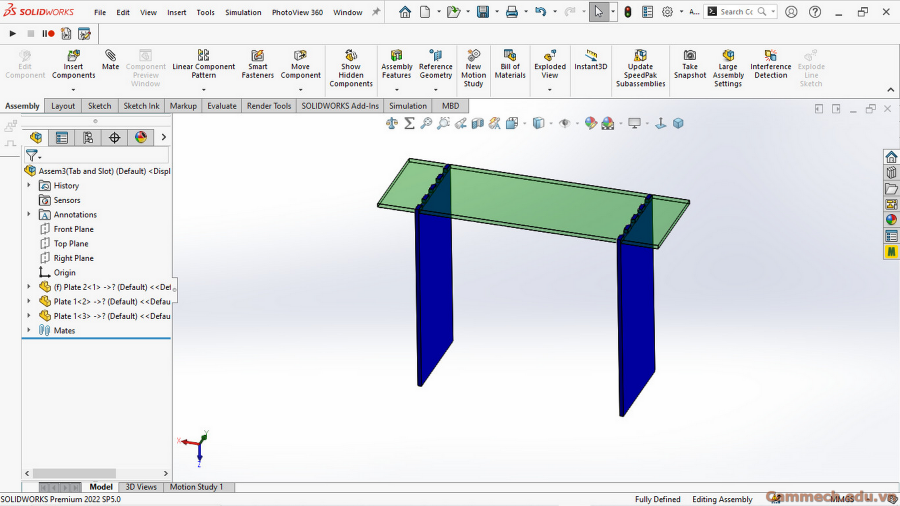

Kết quả ta được như sau:

6. Kết luận

Tính năng Tab and Slot không chỉ là một thủ thuật thiết kế nhỏ, mà còn là một công cụ mạnh mẽ để tăng năng suất và độ chính xác trong sản xuất. Đối với các bộ phận giống nhau trong một cụm lắp ráp, việc áp dụng hợp lý Tab and Slot có thể giúp tiết kiệm thời gian, chi phí và đảm bảo chất lượng sản phẩm đồng nhất.

có thể tham khảo thêm các lệnh trên module Sheetmetal theo đường dẫn sau:

https://cammech.edu.vn/tu-hoc-solidworks-23-2.html

Chúc các bạn thành công!
