Bài tập Solidworks từ căn bản đến nâng cao

Tổng hợp bài tập Solidworks từ căn bản đến nâng cao để giúp các bạn có thể thuận lợi trong việc học Solidworks. Các bài tập Solidworks bao gồm vẽ Sketch 2D cho đến thiết kế 3D, thiết kế mặt Surface, lắp ráp, kim loại tấm Sheet Metal.

Các bài tập Solidworks từ căn bản đến nâng cao nhắm giúp cho mọi người có thể tự học Solidworks một cách hiệu quả nhất. Hệ thống các bài tập đi theo từng lệnh Solidworks từ dễ đến khó giúp bạn có thể thành thạo Solidworks một cách nhanh nhất.

Sau khi làm các bài tập Solidworks dưới đây bạn sẽ nắm được toàn bộ các kiến thức về thiết kế vẽ 3D trên Solidworks. Các bài tập này được trung tâm CAMMECH biên soạn để phục vụ khóa học Solidworks cho các học viên.

Hãy mở phần mềm Solidworks lên và bắt đầu thực hành ngay thôi!

1. Bài tập Solidworks phần Sketch 2D:

Phần này các bạn sử dụng các lệnh trong môi trường Sketch của Solidworks để làm các bài tập sau đây.

Yêu cầu:

- Mỗi bài tập vẽ trên 1 Sketch riêng biệt ( lưu thành 1 Part riêng biệt, nhiều bạn thường vẽ chung như trên Autocad 2D).

- Sketch vẽ ra phải đảm bảo Fully Define.

>> Tham khảo thêm: Thủ thuật Solidworks: Fully Defined Sketches

Bài tập Solidworks từ căn bản đến nâng cao

Bài tập Solidworks từ căn bản đến nâng cao

Bài tập Solidworks phần Sketch 2D

Bài tập Solidworks phần Sketch 2D

Bài tập Solidworks từ căn bản đến nâng cao

Bài tập Solidworks phần Sketch 2D

2. Bài tập Solidworks: lệnh Extrude, Revole

Các bài về 2 lệnh quan trọng trong Solidworks là:

- Lệnh tạo khối đùn: EXTRUDE
Để thực hiện lệnh này, bạn nên vẽ trước một biên dạng đùn (Sketch), sau đó mới vào lệnh Extrude. Tuy nhiên, bạn cũng có thể vào lệnh Extrude trước rồi mới vẽ Sketch nhưng đối với cách vẽ này, việc chỉnh sửa và sử dụng tiết diện sau này đôi khi hay gặp rắc rối về tham chiếu.

- Lệnh tạo khối tròn xoay: REVOLVE
Nguyên lý tạo hình: Khối tròn xoay được xác định bởi một mặt cắt và một đường thẳng làm trục xoay. Mặt cắt này sẽ xoay xung quanh trục tâm đó với một góc xác định.

Các bài tập lệnh Extrude trong Solidworks:

Bài tập Solidworks lệnh Extrude

Bài tập Solidworks lệnh Extrude

Bài tập Solidworks lệnh Extrude

Bài tập Solidworks lệnh Extrude

Bài tập Solidworks lệnh Extrude

Bài tập Solidworks lệnh Extrude

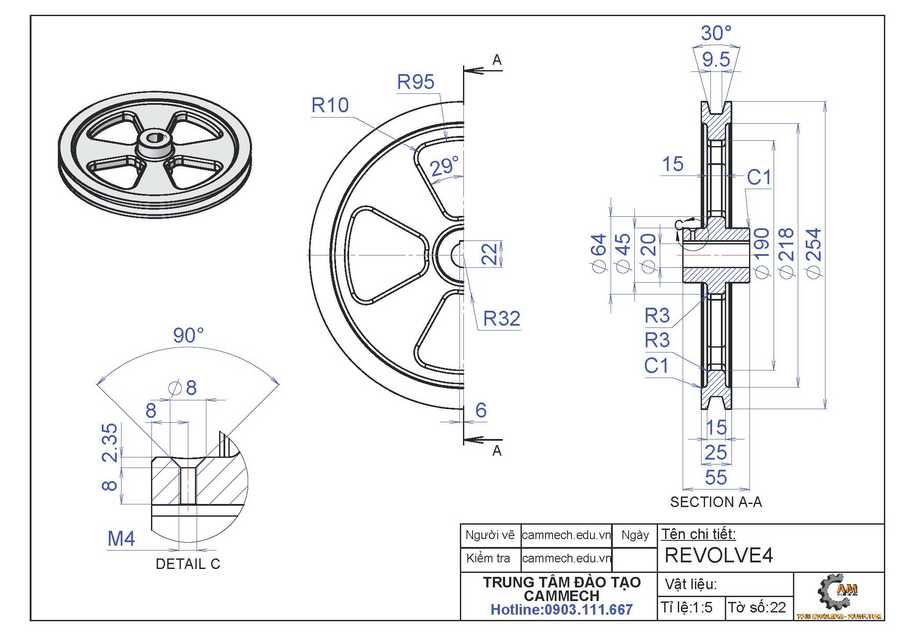

Các bài tập lệnh Revolve trong Solidworks:

Các bài tập sau đây sử dụng lệnh Revolve và kết hợp lệnh Extrude:

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

Bài tập Solidworks lệnh Revolve

3. Bài tập lệnh Sweep

Bài tập Sweep 1:

Bài tập Solidworks Sweep

Bài tập Sweep 2:

Bài tập Solidworks Sweep

Bài tập Sweep 3:

Bài tập Solidworks Sweep

Bài tập Sweep 4:

Bài tập Solidworks Sweep

4. Bài tập lệnh Loft

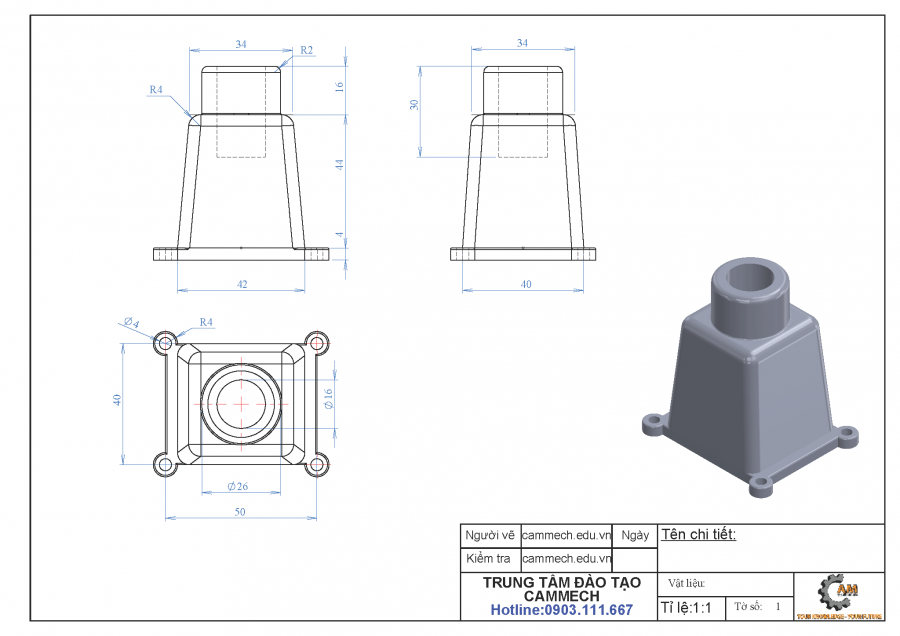

Bài tập Loft 1:

Bài tập Solidworks từ căn bản đến nâng cao

Bài tập Loft 2:

Bài tập Solidworks lệnh Loft

Bài tập Loft 3:

Bài tập Solidworks lệnh Loft

Bài tập Loft 4:

Bài tập Solidworks lệnh Loft

5. Bài tập phần tham chiếu Reference Geometry và các lệnh chỉnh sửa Modify

Bài tập plane 1:

Bài tập Solidworks tạo mặt phẳng

Bài tập plane 2:

Bài tập Solidworks tạo mặt phẳng

Bài tập lệnh Rib 1:

Bài tập Solidworks lệnh rib

Bài tập lệnh Rib 2:

Bài tập Solidworks lệnh rib

Bài tập lệnh Shell 1:

Bài tập Solidworks lệnh shell

Bài tập lệnh Shell 2:

Bài tập Solidworks lệnh shell

6. Bài tập lệnh Curve

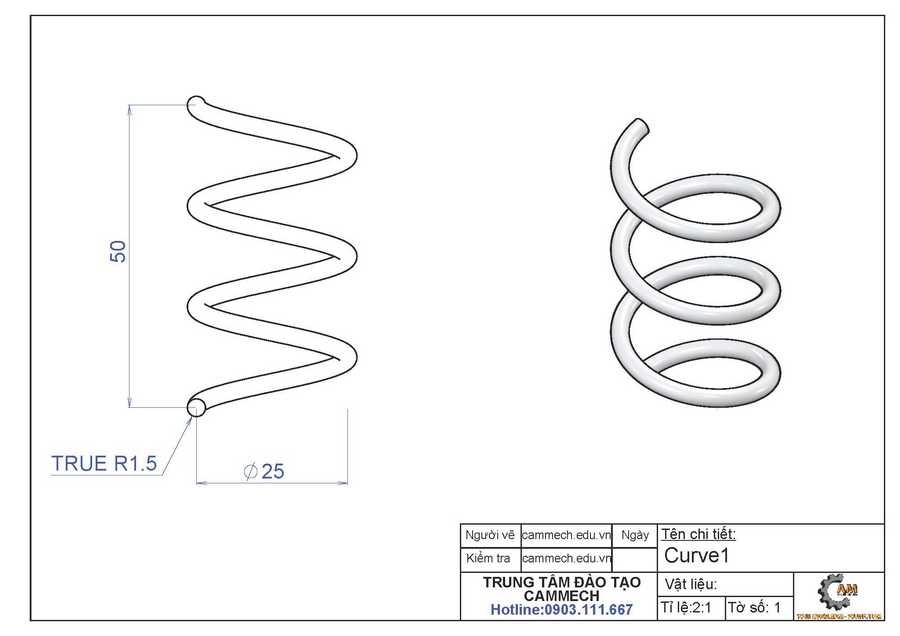

Bài tập lệnh Curve 1:

Bài tập Solidworks lệnh Curve

Bài tập lệnh Curve 2:

Bài tập Solidworks lệnh Curve

Bài tập lệnh Curve 3:

Bài tập Solidworks lệnh Curve

Bài tập lệnh Curve 4:

Bài tập Solidworks lệnh Curve

7. Bài tập thiết kế mặt Surface

*Đang cập nhật

8. Bài tập xuất bản vẽ 2D Drawing

9. Bài tập lắp ráp Assembly

10. Bài tập Sheet Metal
