Lưu Solidworks Về Phiên Bản Thấp Hơn Và Khắc Phục Lỗi Không Tương Thích

Chẳn hạn sẽ có rất nhiều bạn ở đây đã gặp các trường hợp chúng ta không thể mở được file SOLIDWOKS từ người khác gửi đến vì lý do là khác phiên bản, hoặc là khi gửi file cho khách hàng nhưng họ không thể xem được vì lý do họ dùng phiên bản SOLIDWORKS thấp hơn, thì chúng ta bắt buộc phải lưu về định dạng file STEP và gửi thì mới xem được, nhưng việc lưu định dạng file STEP, file trung gian, nó sẽ làm mất đi cây lịch sử thiết kế.

1. Ưu điểm của lưu về phiên bản thấp hơn

Ở phiên bản SOLIDWORKS 2024 đã có thể cho chúng ta lưu, hạ thấp được phiên bản và tối đa chúng ta có thể hạ được là 2 phiên bản gần nhất và nó có thể lưu và hạ kể cả trong môi trường ASSEMBLY và DRAWING.

Ví dụ, người dùng SOLIDWORKS 2024 có thể lưu mẫu thiết kế về phiên bản thấp hơn là 2023 hoặc 2022.

2. Nhược điểm của tính năng này

Vì mỗi phiên bản SOLIWORKS sau khi nâng cấp sẽ có nhiều tính năng và các công cụ hỗ trợ người dùng thiết kế mới mẻ và các mục này trong sản phẩm bạn thiết kế có thể nó không có ở phiên bản trước. Khi chúng ta cố gắng lưu nó, một trong những tính năng mới nâng cấp này tồn tại trong chi tiết của bạn đã thiết kế ở phiên bản trước thì sẽ phát sinh ra lỗi “các mục không tương thích”. Nhưng khi chúng ta xóa bỏ hoặc chỉnh sửa trên các tính năng này chúng có thể gây ảnh hưởng đến các yếu tố như kích thước, khối lượng và độ hình học của sản phẩm nên chúng ta cần phải chỉnh sửa trước khi hoàn tất quá trình lưu.

Những cải tiến ở phiên bản Solidworks 2024: https://cammech.edu.vn/top-cai-tien-solidworks-2024-1099-27.html

3. Một số mục không tương thích thường thấy khi chúng ta lưu về phiên bản cũ

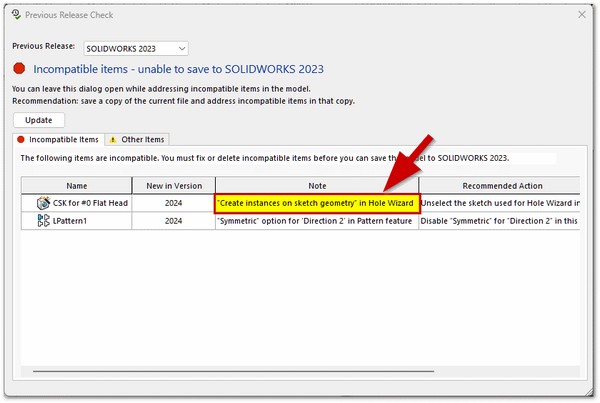

 “Tạo các phiên bản trên hình học phác thảo” cho các tính năng của tạo lỗ.

Cách khắc phục khi gặp lỗi này.

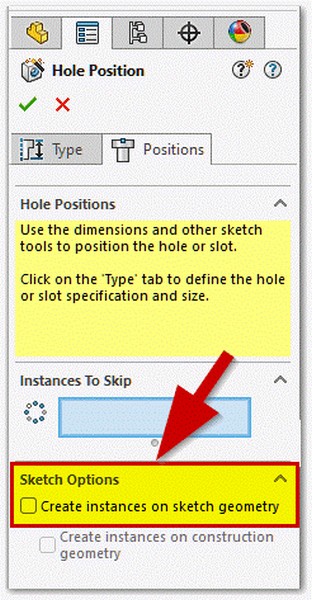

Chọn vào tùy chọn “Create instances on sketch geometry”.

Lưu ý: Nếu đang dùng bản Solidworks 2025 SP0 trở lên chúng ta sẽ phải bỏ tùy chọn này khi tạo từng kiểu lỗ, ở phiên bản Solidworks 2025 SP1 sẽ có tính năng tắt bỏ tùy chọn này vĩnh viễn.

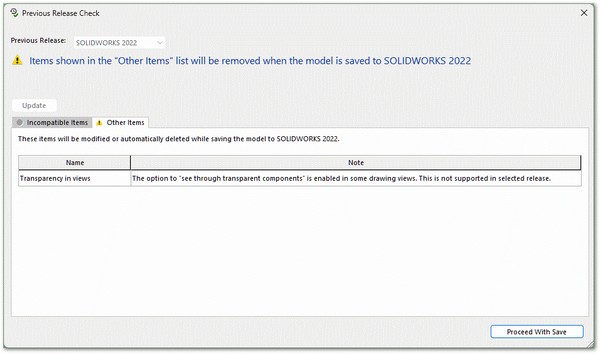

Ngoài ra còn có “Other items” khi chúng ta lưu vào phiên bản trước, những mục này sẽ tự động bị xóa đi và nó không ảnh hưởng đến hình dạng hoặc khối lượng của chi tiết.

4. Đánh giá khả năng tương thích của phiên bản

Chúng ta có thể xem chi tiết của mình có tương thích với phiên bản cũ hơn hay không trước khi lưu.

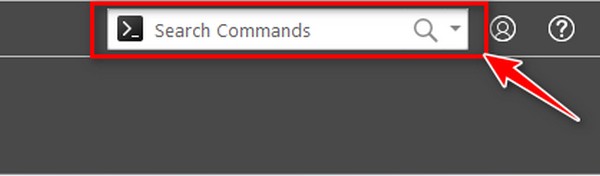

Bước 1: chúng ta vào thanh Search Commands sau đó tìm vơi từ khóa Previous Release Check

Nó sẽ hiện ra những mục không tương thích và được sắp xếp theo thứ tự dựa trên cây lịch sử thiết kế Feature Manager và có thể chỉnh sửa được khi nó vẫn được mở.

Bước 2: sau khi chúng ta sửa hoàn chỉnh hãy chọn “update” để kiểm tra lại.

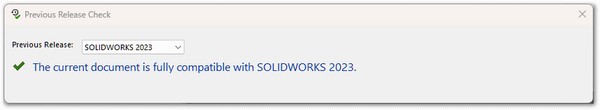

Sau khi đã kiểm tra xong chúng ta có thể lưu dưới dạng phiên bản trước.

 Lưu ý: nếu chúng ta cần sửa đổi các mục không tương thích để có thể lưu về phiên bản cũ hơn thì chúng ta nên lưu trước một bản sao trước khi chỉnh sửa.

Chúc các bạn thành công!
