Lập trình CNC trong hệ tọa độ cực G15 và G16

Hướng dẫn thực hành lập trình Phay CNC trong hệ tọa độ cực G15 và G16 trên hệ điều hành Fanuc. Bài viết hướng dẫn chi tiết lập trình CNC theo tuyệt đối và tương đối.

Lập trình PhayCNC trong hệ tọa độ cực - hệ điều hành Fanuc

Ở bài viết trước, trung tâm CAMMECH đã có bài hướng dẫn lập trình Phay CNC hệ Fanuc với lệnh G68 (G69), dùng để  xoay gốc tọa độ. Các bạn có thể tham khảo bài viết ở link sau:

Xem thêm: https://cammech.edu.vn/lap-trinh-phay-cnc-he-fanuc-voi-lenh-g68-g69--xoay-goc-toa-do-608-27.html

Hôm nay, CAMMECH xin hướng dẫn các bạn cách lập trình Phay CNC trong hệ tọa cực có nghĩa là bạn đang làm việc xung quanh một cực. Trong một mặt phẳng, một điểm có thể được biểu diễn theo tọa độ cực, vì vậy, vị trí cần lập trình được xác định bởi bán kínhgóc.

Nguyên tắc viết lệnh như sau:

G17 G90 G16;        ( Khởi động hệ tọa độ cực ( G16 ) trong mặt phẳng XY, tâm bán kính (X_) là góc tọa độ hiện hành ( Nếu dùng G90 ) hoặc là điểm hiện tại ( nếu dùng G91 )

G90 ( G91 ) X_Y_;   Khi G16 hoạt động thì X trở thành bán kính và Y trở thành góc. Và góc được đo ngược chiều kim đồng hồ tính từ trục X.

G15;                     Hủy tọa độ cực.

Ví dụ 1:

Lập trình trong hệ tọa độ cực (G15-G16)

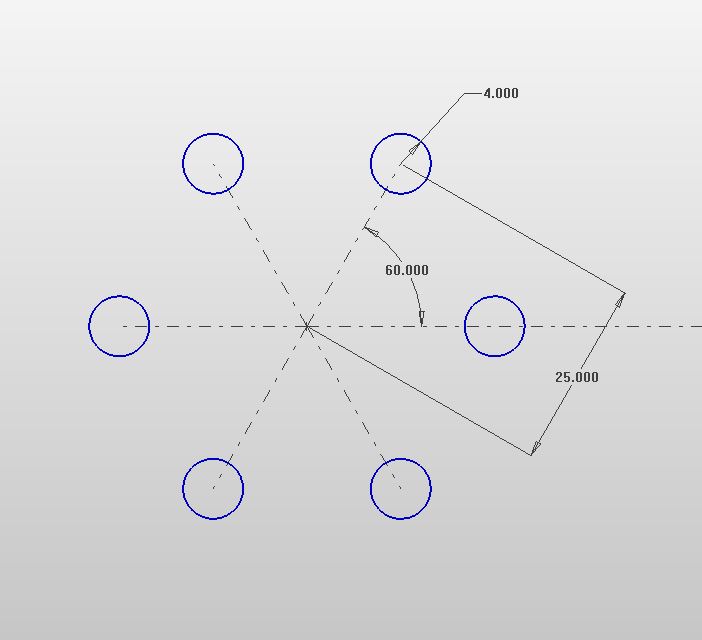

Cần khoan lỗ cách đều nhau 90˚ trên bán kính 25mm như hình dưới. ta viết như sau:

Lập trình tuyệt đối:

G17 G90 G16;

G98 G81 X25. Y30. Z-3. R5. F100.

Y120.

Y210.

Y300.

G15 G80;



Lập trình tương đối:

G17 G91 G16;

G98 G81 X25. Y30. Z-8. R5. F100.

Y90.;

Y90.;

Y90.;

G15 G80;



Ví dụ 2:

Lập trình trong hệ tọa độ cực (G15-G16)

Chạy biên dạng là hình lục giác với đường tròn ngoại tiếp R75

Lập trình tuyệt đối:

G90 G17 G16; (Khởi động hệ tọa độ cực)

G0 X85. Y0.

G1 Z-1. F100.

G1 G42 X75. Y0. D1 F1000.

Y60.

Y120.

Y180.

Y240.

Y300.

Y0.

G40 X85. Y0.

G15;



Hoàn thành 2 ví dụ trên CIMCO:

Lập trình trong hệ tọa độ cực (G15-G16)
Lưu ý:

Các lệnh sau đây không dùng chung cho tọa độ cực: G04, G10, G51, G52, G92, G53, G22, G68.

Lập trình trong hệ tọa độ cực (G15-G16)

Các lệnh về hệ tọa độ cực G15, G16 và các lệnh xoay tọa độ G68, G69 được trung tâm Cammech đào tạo trong khóa học về lập trình và vận hành máy CNC. Các bạn có thể tham khảo:

Khóa học Vận Hành Và Lập Trình Máy CNC

CHÚC CÁC BẠN THÀNH CÔNG!
