Bài 4 - Hướng dẫn lệnh Sweep trong ZW3D

TÍNH NĂNG SWEEP TRONG THIẾT KẾ 3D

Trong ZW3D, lệnh Sweep cho phép tạo mô hình 3D bằng cách đưa một biên dạng chạy dọc theo một đường dẫn xác định. Trong quá trình thiết kế mô hình 3D, có rất nhiều chi tiết có hình dạng chạy theo một đường dẫn như ống dẫn, dây cáp, tay cầm, khung uốn, rãnh cong hoặc các biên dạng phức tạp. Đây là một công cụ rất hữu ích khi thiết kế các chi tiết có hình dạng cong hoặc thay đổi theo quỹ đạo.

1. Sweep dùng để làm gì ?

Dùng lệnh này để tạo hình quét (Sweep), có thể ở dạng đơn giản (profile không đổi) hoặc biến đổi (profile thay đổi dọc đường dẫn), từ một biên dạng hở hoặc kín theo một đường dẫn quét.

2. Cách tạo một khối Sweep trên phần mềm ZW3D.

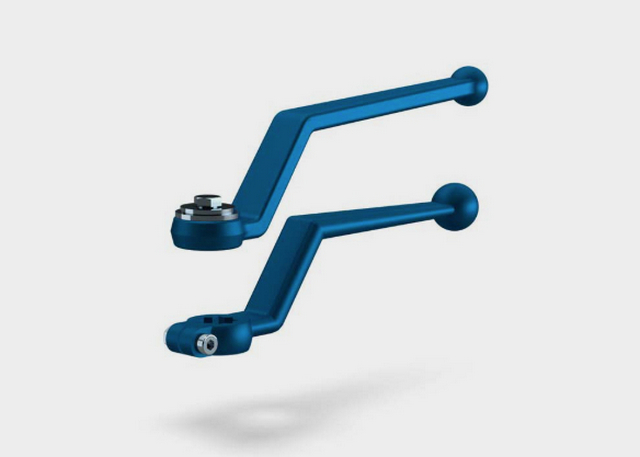

Để làm quen với lệnh Sweep trong ZW3D dưới đây ta có 1 chi tiết tay đòn (Bent levers).

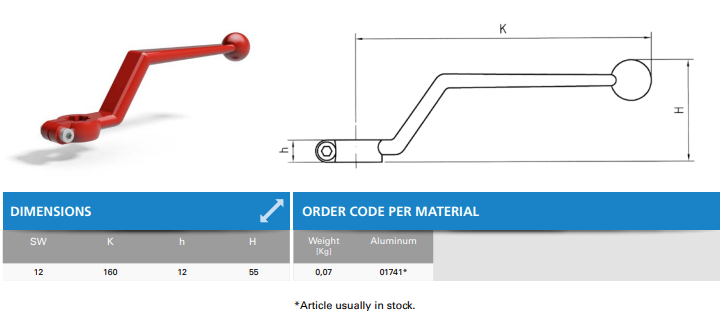

Thông số hình học bạn có thể xem ở bảng dưới đây.

2.1 Tạo Sketch.

Dựa trên bản vẽ của chi tiết, tiến hành vẽ Sketch 2D.

Chọn biểu tượng trên nhóm thẻ Shape và chọn mặt phẳng Top (OXY) làm mặt phẳng vẽ Sketch.

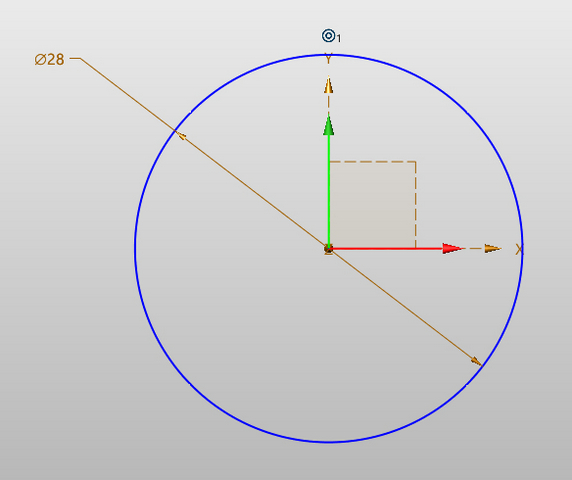

Vẽ biên dạng như hình.

Kết thúc Sketch.

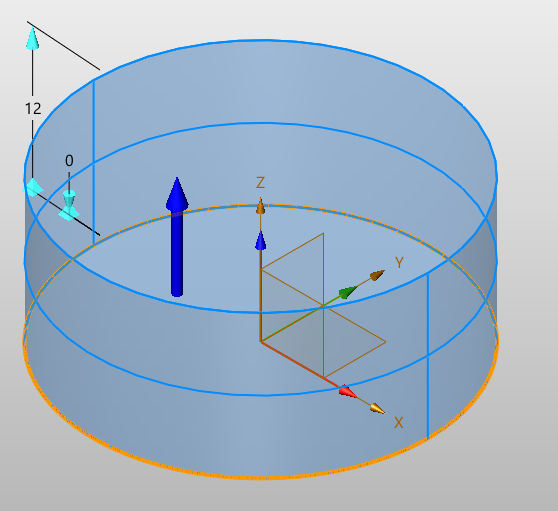

Chọn lệnh Extruded để đùn đối tượng và nhập kích thước 12 mm.

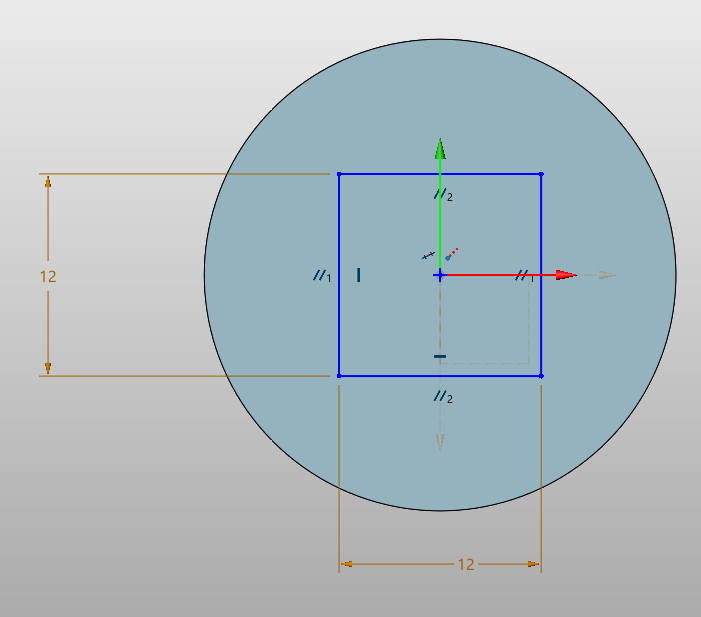

Chọn mặt trên của khối trụ để vẽ sketch hình vuông 12x12.

Chọn lệnh Pattern và chọn kiểu Circular.

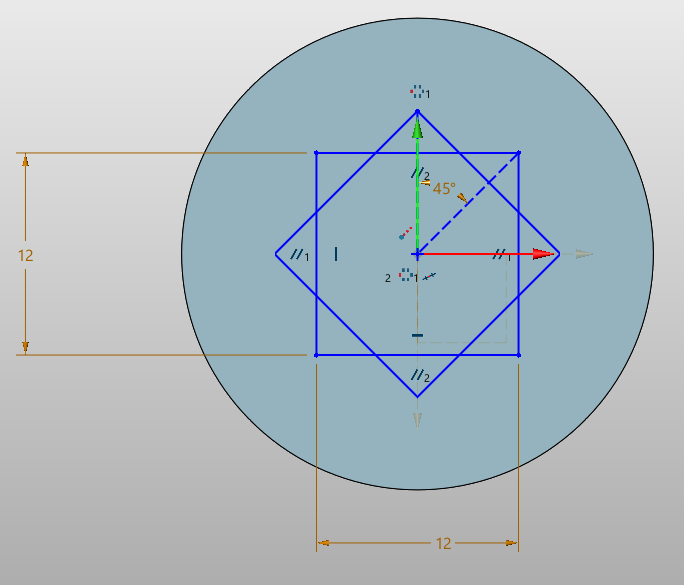

Xoay copy hình vuông 1 góc 45 độ.

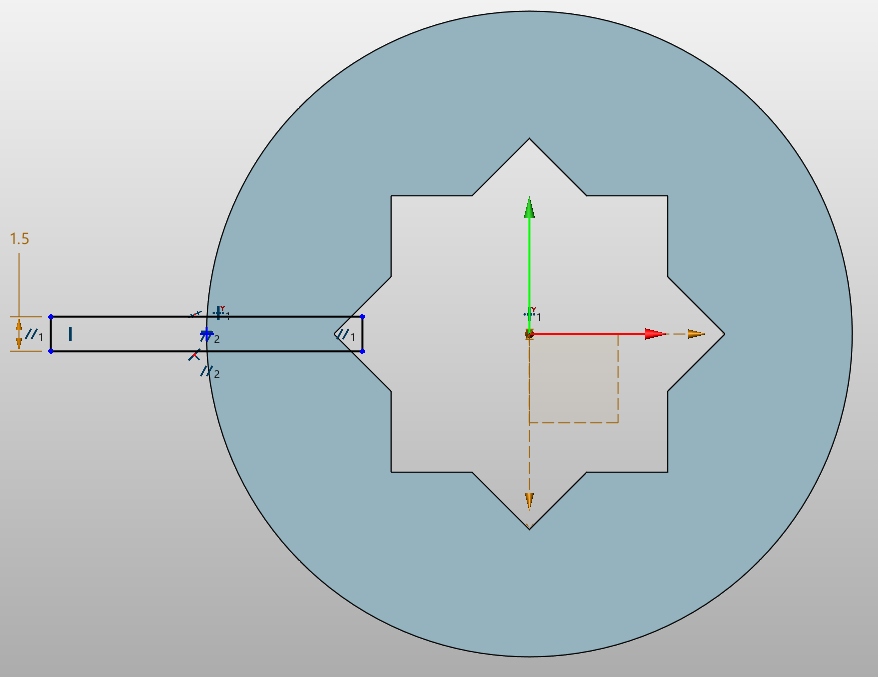

Tương tự chọn mặt trên vẽ hình chữ nhật 1.5 mm để sẽ rảnh.

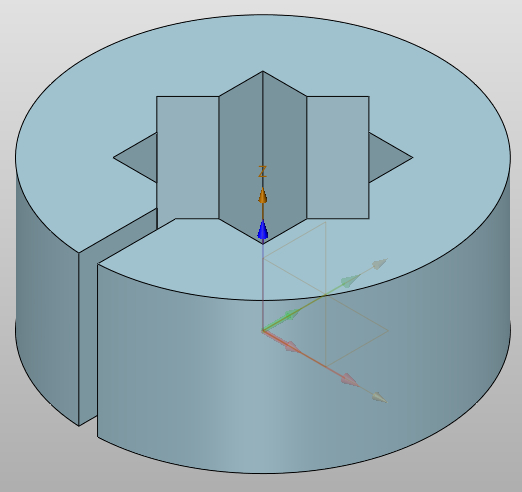

Sau khi thoát Sketch cũng tiếp tục chọn tuỳ chọn cắt lủng bằng Extrude chọn kiểu đùn Throuh all.

Chọn mặt bên của rảnh để vẽ sketch.

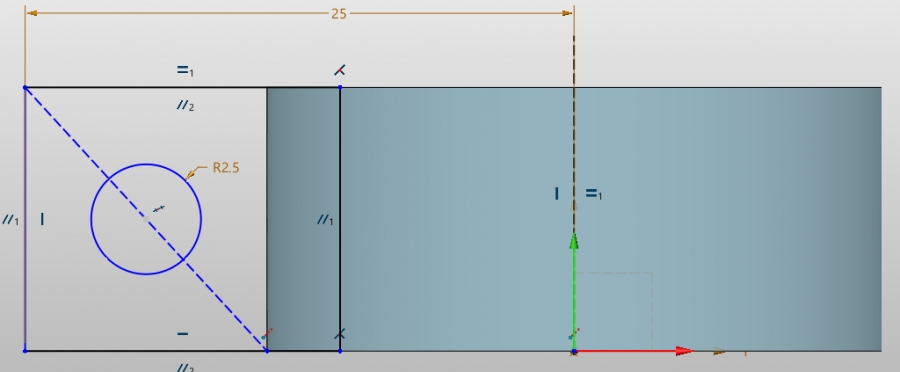

Vẽ Sketch đùn ụ kẹp, có lỗ để khoan M6 ở giữa (vẽ lỗ phi 5)

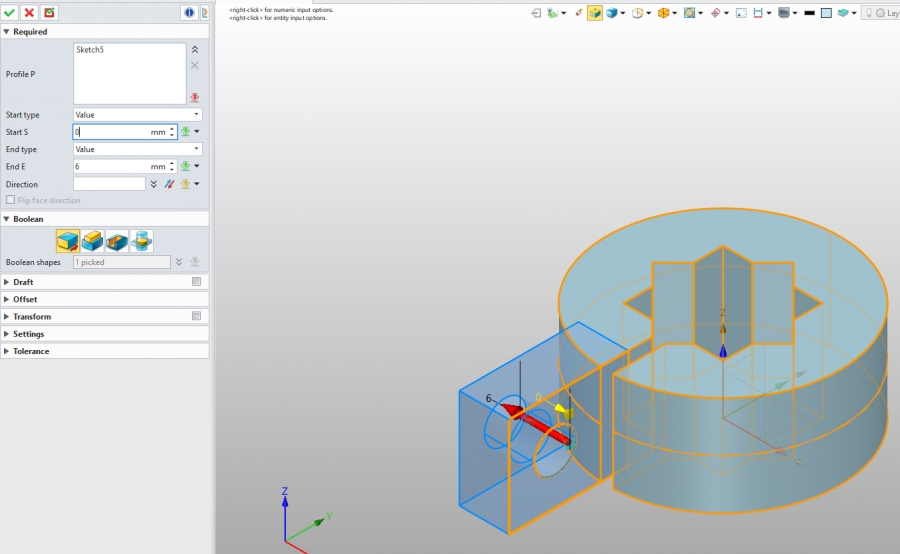

Thoát Sketch và chọn Extruded đùn ra 6mm.

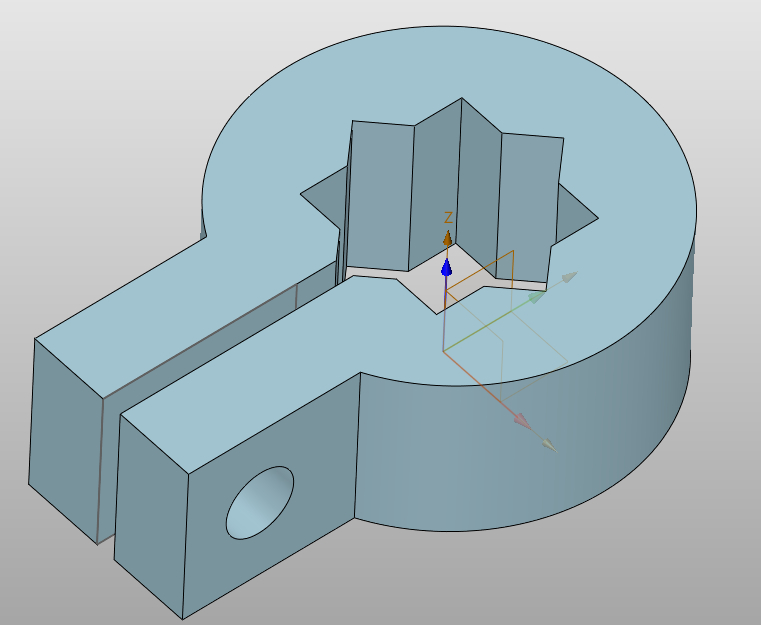

Đối xứng khối vừa rồi qua mặt Right.

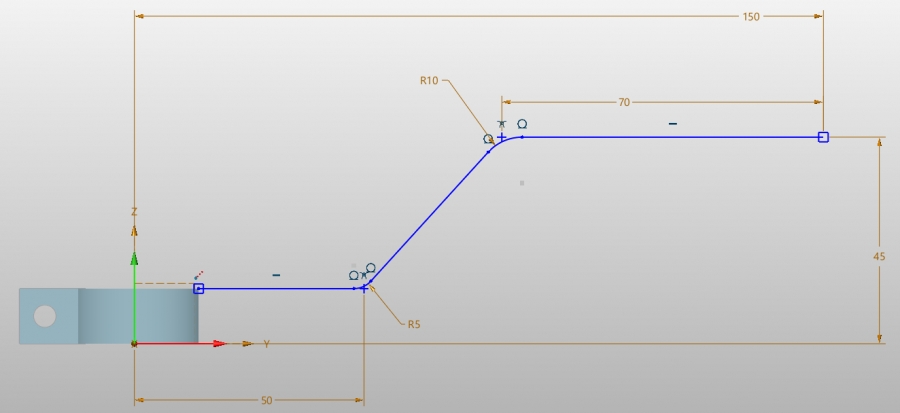

Chọn mặt OYZ vẽ sketch như hình.

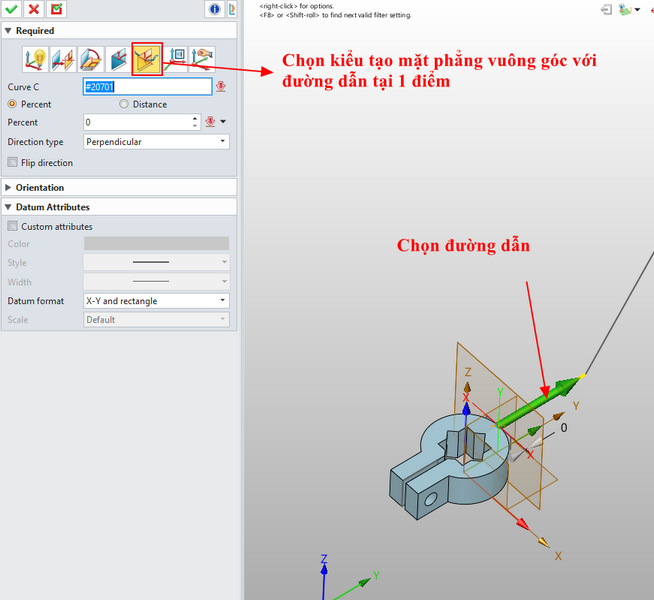

Tạo mặt phẳng mới .

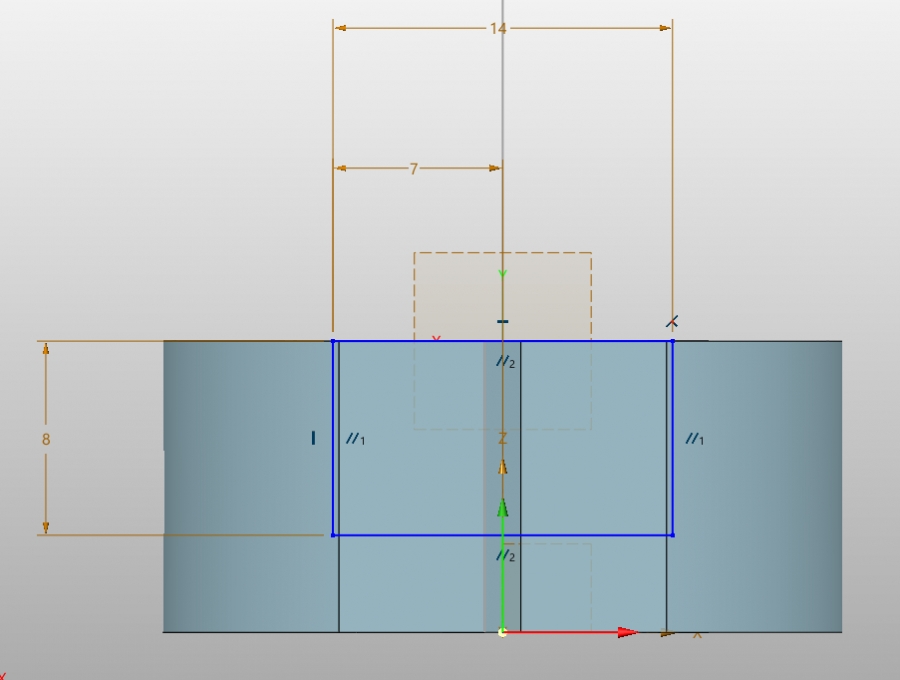

Trên mặt phẳng vừa tạo vẽ Sketch như hình.

Thoát Sketch, chọn lệnh Sweep trên thanh công cụ.

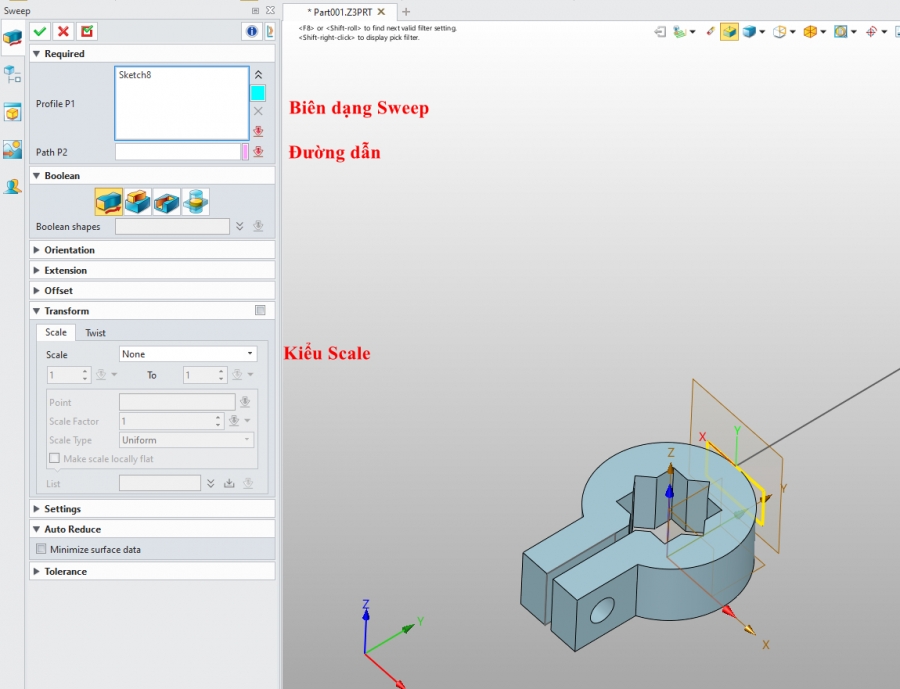

Hộp điều chỉnh của lệnh Sweep thì ta chọn lần lượt Sketch hình chữ nhật 14x8 vào ô Profile và đường dẫn vào ô Path.

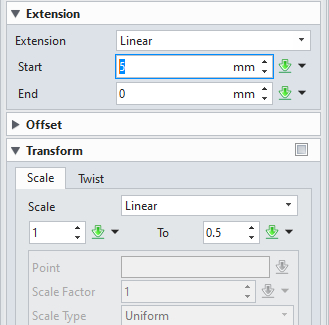

ở phần Transform để loại Scale là Linear và tỉ lệ Scale to mình sẽ giảm xuống 0.5mm, còn phần Extension mình sẽ để giá trị 5mm.

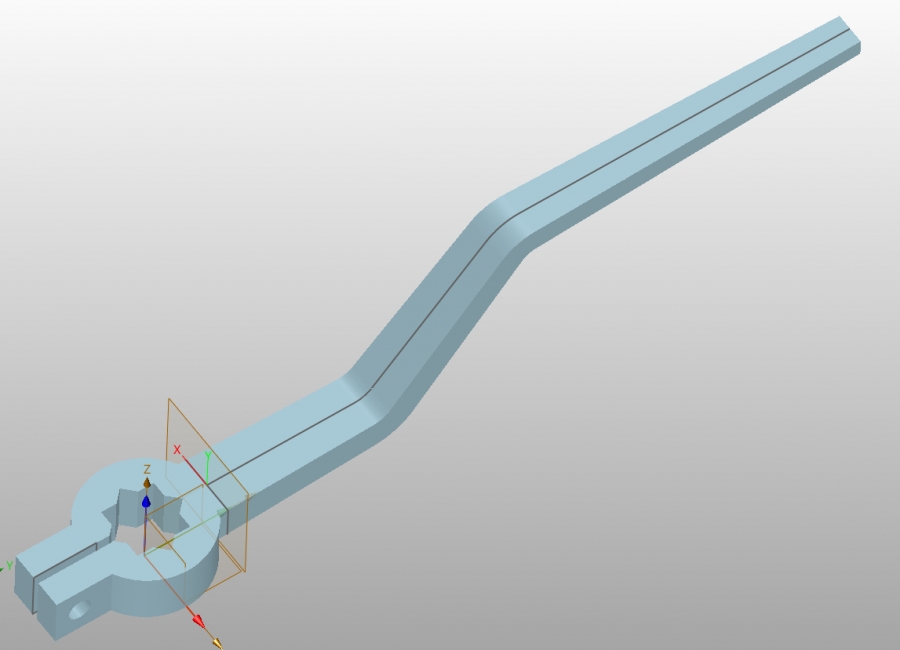

Kết thúc lệnh ta được biên dạng như hình.

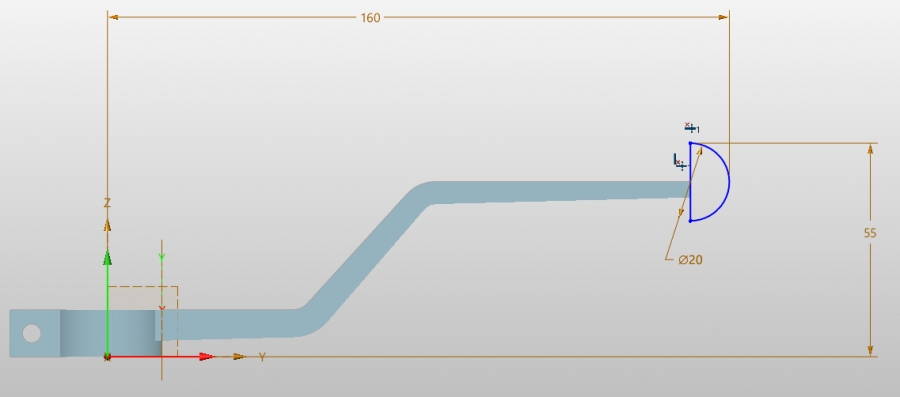

Chọn mặt phẳng Oyz vẽ Sketch như hình.

Sao đó Revolve Sketch 360⁰ .

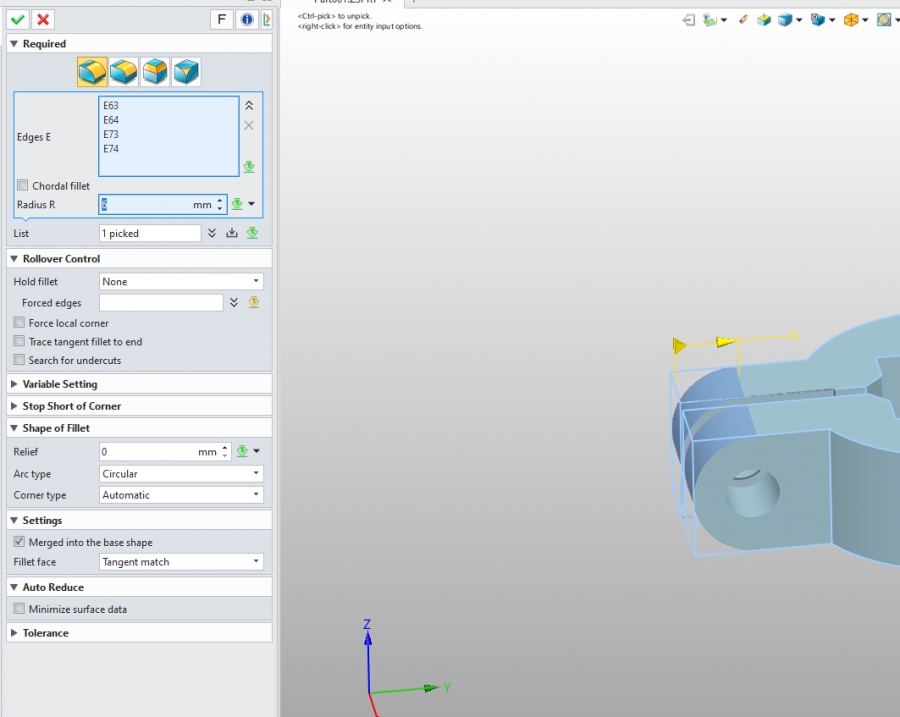

Fillet bán kính 6mm.

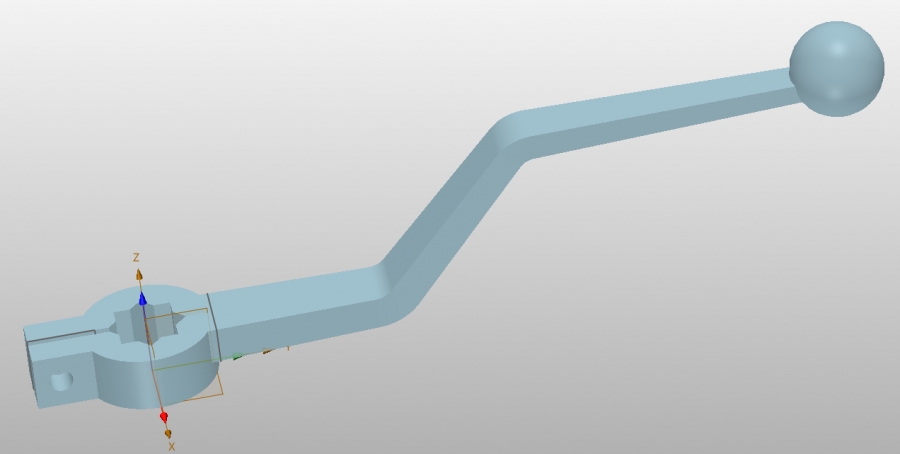

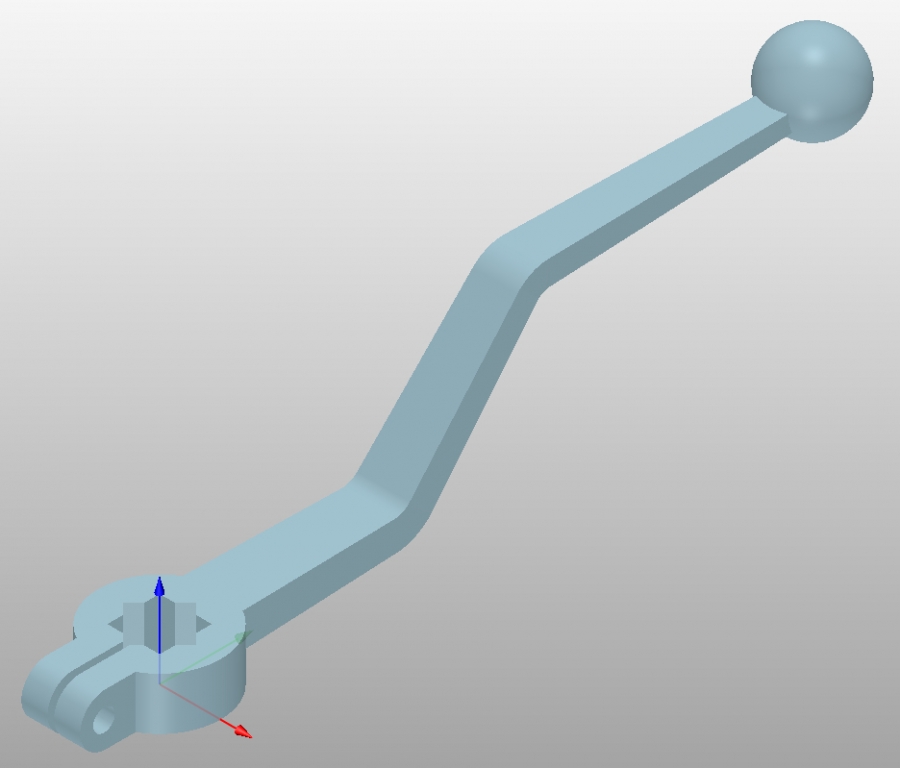

Kết quả.

Chúc các bạn thành công!
