NC Viewer - Giải pháp đọc G-code miễn phí

Trong lĩnh vực gia công CNC, việc kiểm tra chương trình G-code trước khi đưa vào máy CNC để gia công sản phẩm là bước rất quan trọng nhằm giảm thiểu sai sót, tránh làm hỏng dao, hỏng phôi hoặc nguy hiểm hơn là đâm va vào máy và tiết kiệm chi phí sản xuất. NC Viewer là một công cụ mô phỏng G-code trực tuyến và miễn phi được sử dụng rộng rãi bởi các kỹ sư, lập trình viên CNC và sinh viên cơ khí để kiểm tra đường chạy dao một cách nhanh chóng và hiệu quả.

1. NC Viewer là gì?

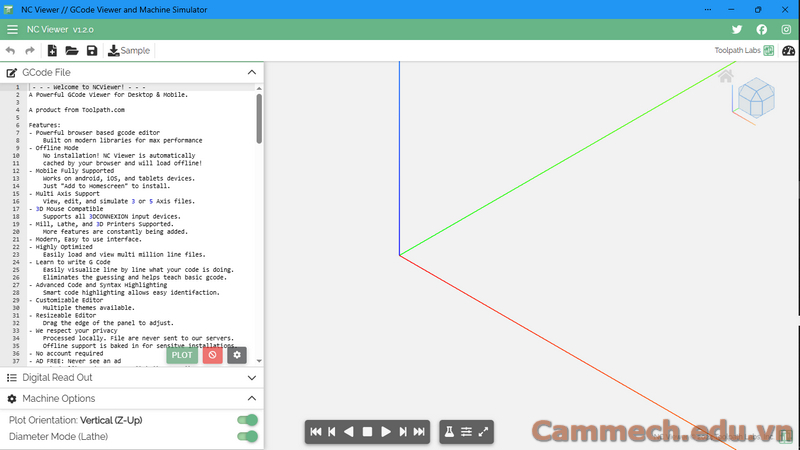

NC Viewer là một nền tảng trực tuyến cho phép người dùng tải lên, chỉnh sửa và mô phỏng các chương trình CNC viết bằng G-code. Công cụ này hoạt động trực tiếp trên trình duyệt Web mà không cần cài đặt phần mềm, giúp người dùng dễ dàng truy cập từ nhiều thiết bị khác nhau.

Thay vì bạn phải mở các phần mềm CAM phức tạp và tốn phí, bạn có thể truy cập ngay vào NC Viewer – một giải pháp chạy trực tiếp trên trình duyệt Web vô cùng mạnh mẽ.
NC Viewer hỗ trợ hiển thị trực quan đường chạy dao của máy CNC, giúp người vận hành phát hiện lỗi lập trình trước khi gia công thực tế.

2. Các tính năng nổi bật

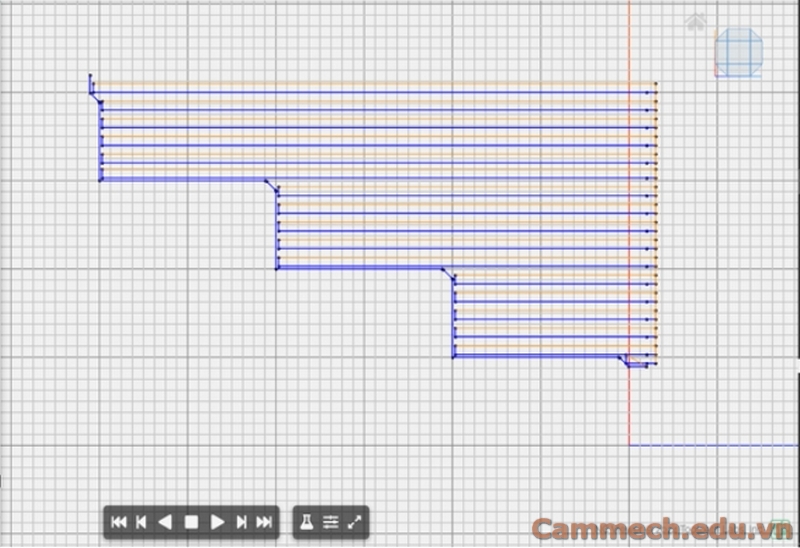

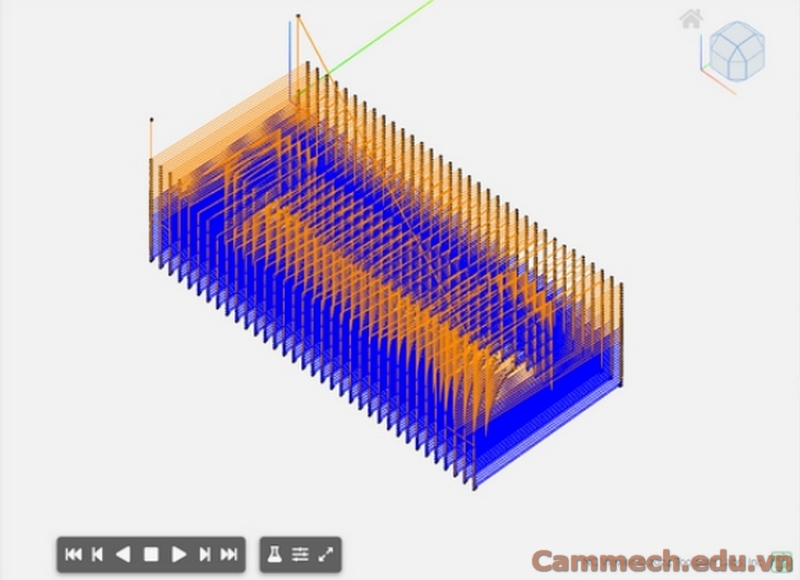

1/ Mô phỏng đường chạy dao 2D và 3D:
NC Viewer cho phép hiển thị quỹ đạo chuyển động của dao cắt dựa trên các lệnh G-code. Người dùng có thể quan sát toàn bộ quá trình gia công để đánh giá tính chính xác của chương trình.

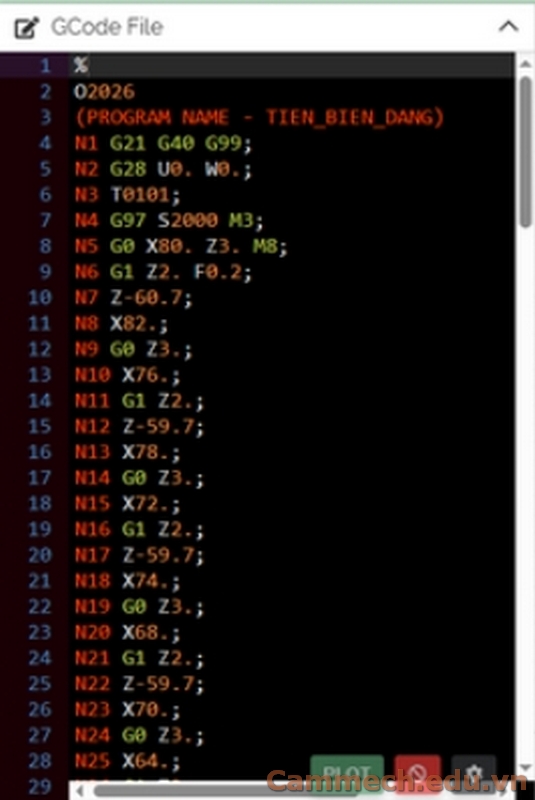

2/ Chỉnh sửa G-code trực tiếp:

Công cụ tích hợp trình soạn thảo mã lệnh giúp người dùng có thể chỉnh sửa và kiểm tra kết quả ngay lập tức mà không cần sử dụng phần mềm bên ngoài.

3/ Hỗ trợ nhiều lệnh CNC phổ biến:

• G00: Di chuyển dao nhanh
• G01: Lệnh nội suy tuyến tính
• G02/G03: Lệnh nội suy cung tròn
• G17/G18/G19: Lựa chọn mặt phẳng gia công
• G90/G91: Lựa chọn hệ trục tọa độ tuyệt đối và tương đối
• Các mã lệnh thay dao (Txxxx, TxxM6), điều khiển tốc độ trục chính (S) và bước tiến dao (F)
• các chu trình tiện đơn (G90, G94,...) và các chu trình tiện hỗn hợp (G71, G72, G73, …) không mô phỏng được.

4/ Phân tích chương trình:

Người dùng có thể xem:

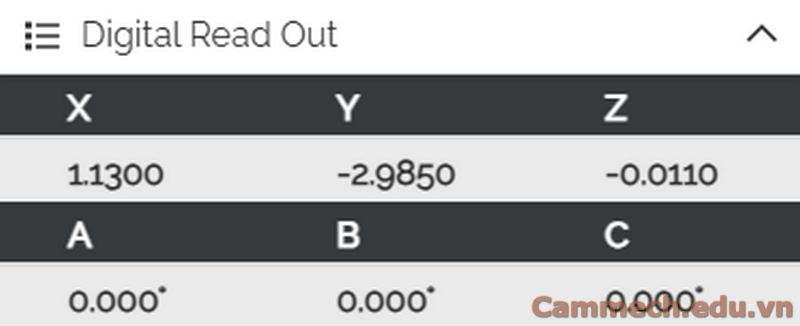

• Tọa độ hiện tại của dao

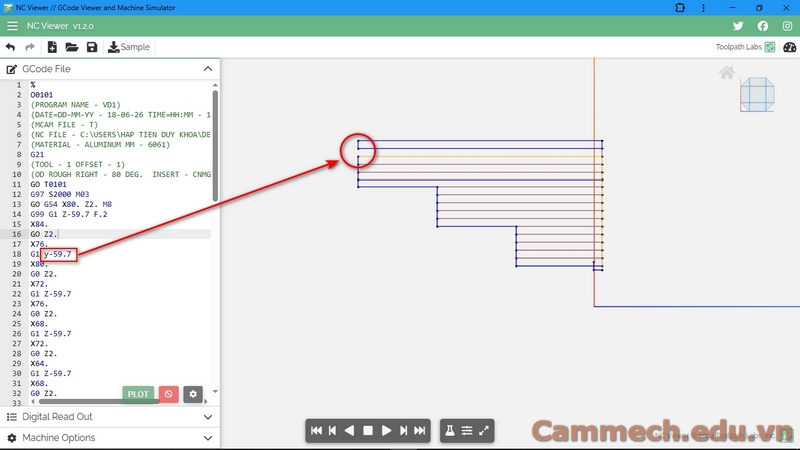

• Các lỗi cú pháp trong chương trình

5/ Hoạt động trên nền tảng Web:

Vì là công cụ trực tuyến nên NC Viewer không yêu cầu cấu hình máy tính cao, đồng thời giúp việc chia sẻ và kiểm tra chương trình trở nên thuận tiện hơn.

Tham khảo thêm tại địa chỉ: https://ncviewer.com/

3. Lợi ích khi sử dụng NC Viewer:

• Giảm rủi ro va chạm trong gia công
• tiết kiệm thời gian kiểm tra
• hỗ trợ việc học tập
• miễn phí và dễ sử dụng

4. Hạn chế của NC Viewer:

• NC Viewer không phải phần mềm mô phỏng (Verify) hoàn chỉnh như CIMCO Edit, Vericut hay Mastercam.
• Nó chủ yếu hiển thị Toolpath.
• Chưa mô phỏng đầy đủ các chu trình gia công phức tạp.
• Không thay thế hoàn toàn các phần mềm CAM chuyên nghiệp.
• Không kiểm tra được va chạm dao, va chạm holder và quá cữ hành trình của trục máy.

5. Kết luận:

NC Viewer là một công cụ mô phỏng G-code trực tuyến mạnh mẽ, dễ sử dụng và hoàn toàn miễn phí. Công cụ này đặc biệt phù hợp cho việc học tập, kiểm tra chương trình CNC và xác thực đường chạy dao trước khi gia công thực tế.
Chúc các bạn thành công!
