HƯỚNG DẪN LỆNH EXTRUDED TRONG ZW3D

LỆNH TẠO KHỐI ĐÙN EXTRUDE

Để thực hiện được lệnh Extrude này trước tiên bạn phải vẽ trước một biên dạng Sketch sau đó mới vào lệnh Extrude để tạo khối đùn. Bạn có thể vào lệnh Extrude trước rồi mới vẽ Sketch, nhưng đối với cách này việc chỉnh sửa và sử dụng tiết diện sau này đôi khi hay gặp rắc rối về tham chiếu. Trong bài học này chúng ta sẽ đi tìm hiểu cách để vẽ ra được một khối cơ bản.

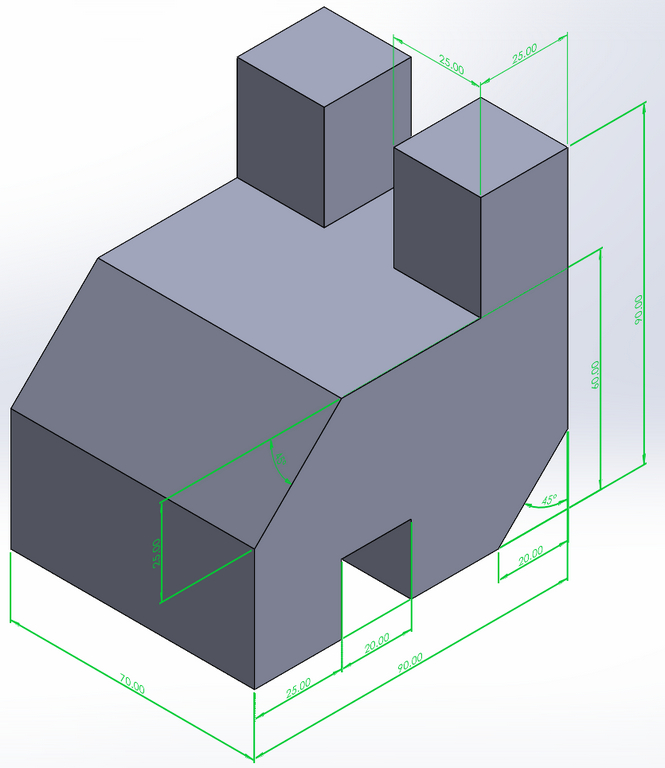

Ví dụ để tạo 1 khối như hình:

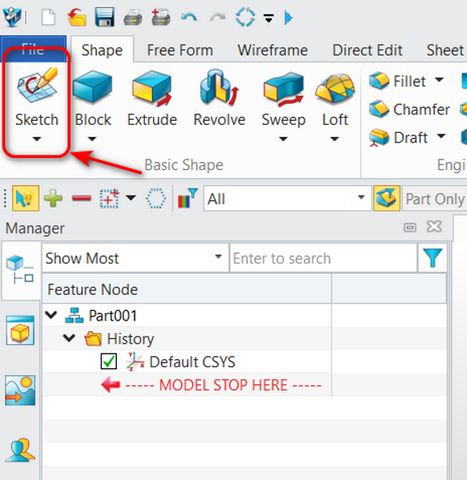

1. Chọn vào biểu tượng Sketch trên thanh công cụ của ZW3D.

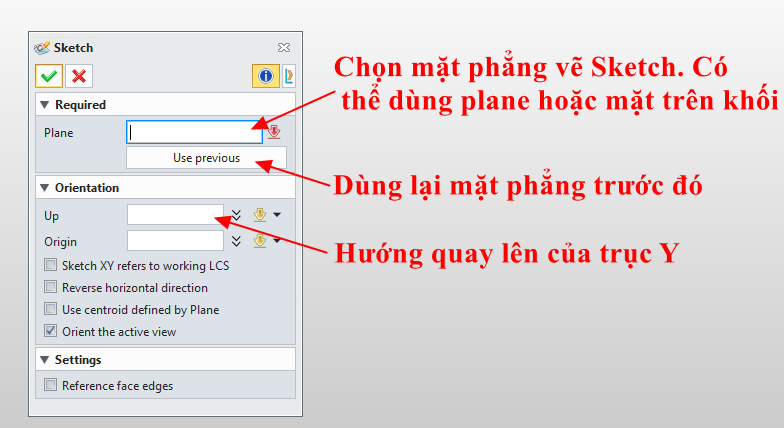

Sau khi chọn vào Sketch sẽ xuất hiện một hộp thoại, ở đây yêu cầu chúng ta chọn một mặt phẳng vẽ.

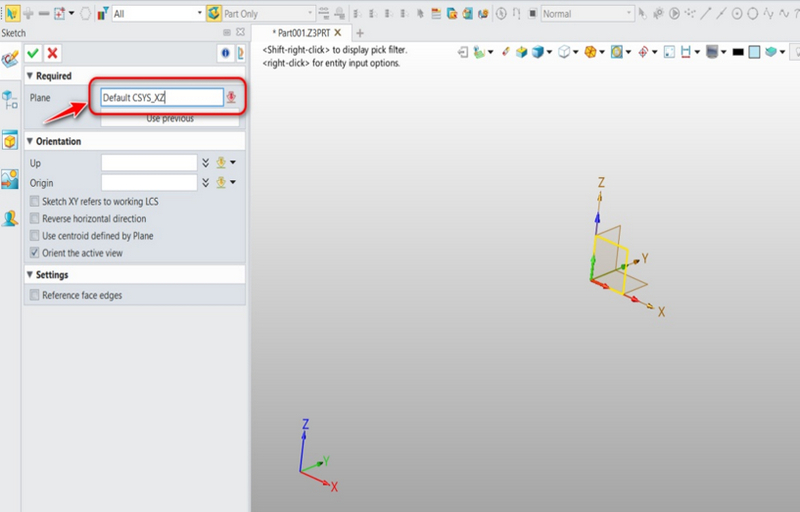

Tiến hành chọn một mặt phẳng để vẽ. Ví dụ các bạn sẽ chọn mặt phẳng XZ để vẽ một biên dạng.

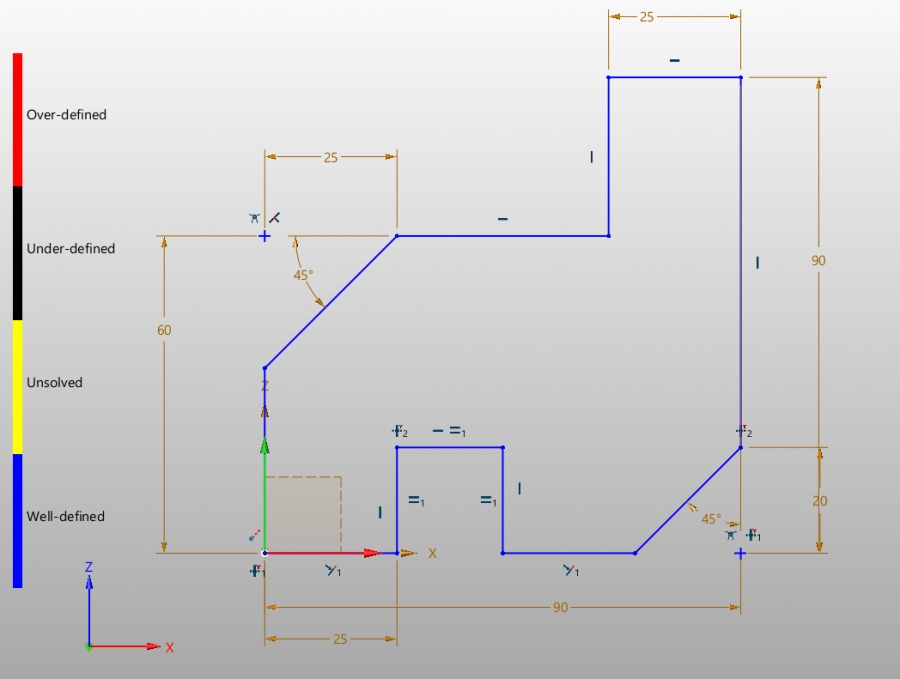

Tiến hành vẽ biên dạng Sketch và tiến hành ràng buộc hình học và ràng buộc kích thước cho đến khi toàn bộ biên dạng thành màu xanh (Well-defined).

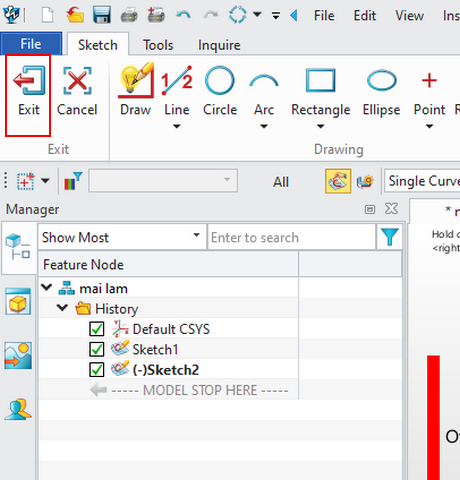

Tiếp theo chọn vào Exit Sketch.

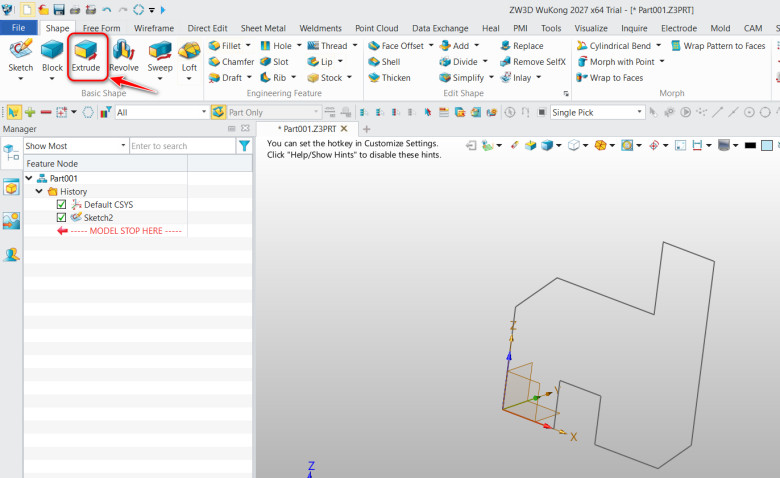

2. Chọn vào lệnh Extrude để tiến hành tạo khối 3D.

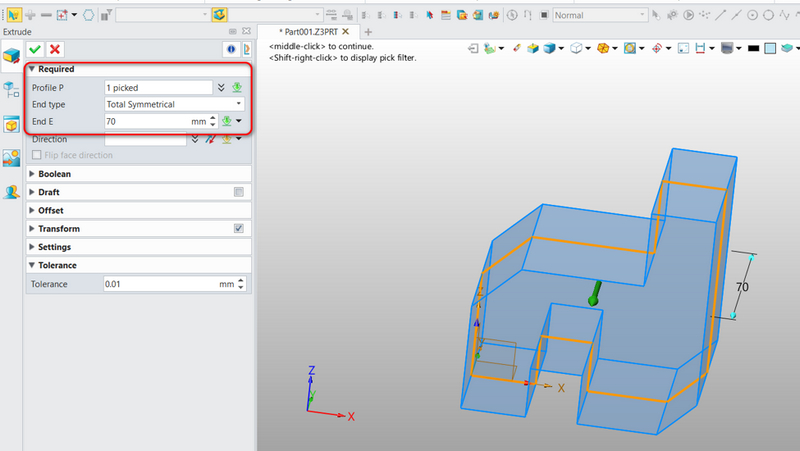

Xuất hiện hộp tuỳ chỉnh Extrude:

     Profile P: chọn Sketch vừa vẽ ở bước trên.

     End type: chọn Total Symmetrical (tổng chiều dài đùn).

     End E: giá trị đùn ta nhập kích thước 70 mm.

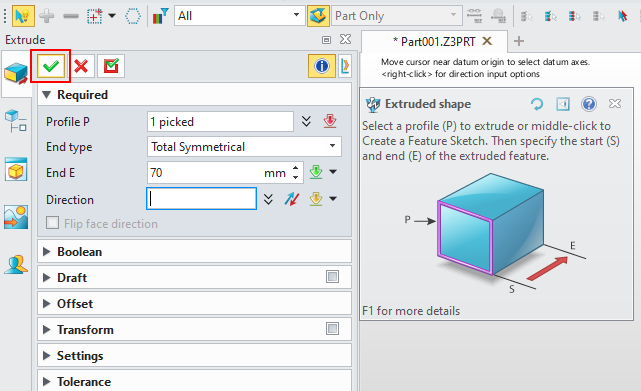

Sau đó chọn vào OK để kết thúc lệnh.

Sau đó chọn vào OK để kết thúc lệnh.

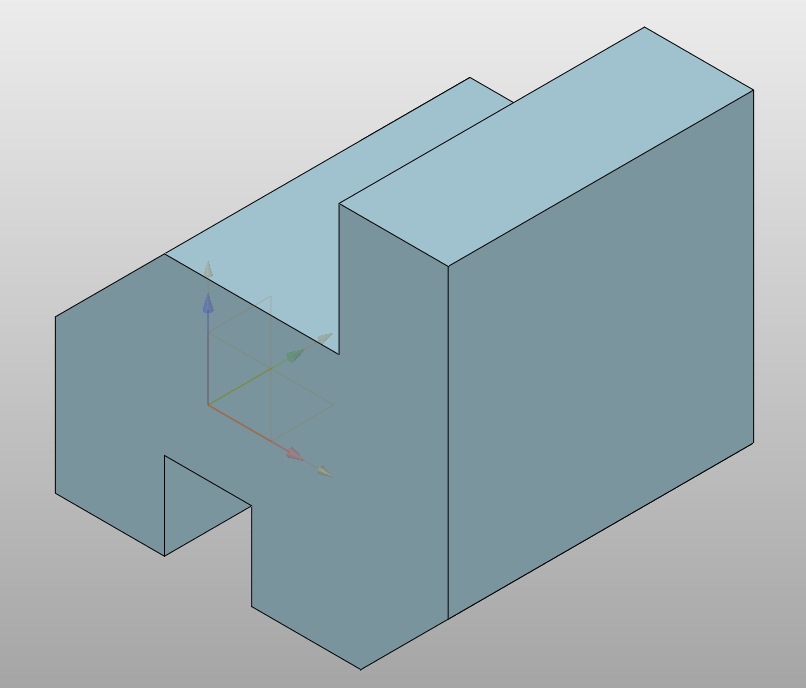

Sau khi kết thúc lệnh ta thu được khối 3D như hình.

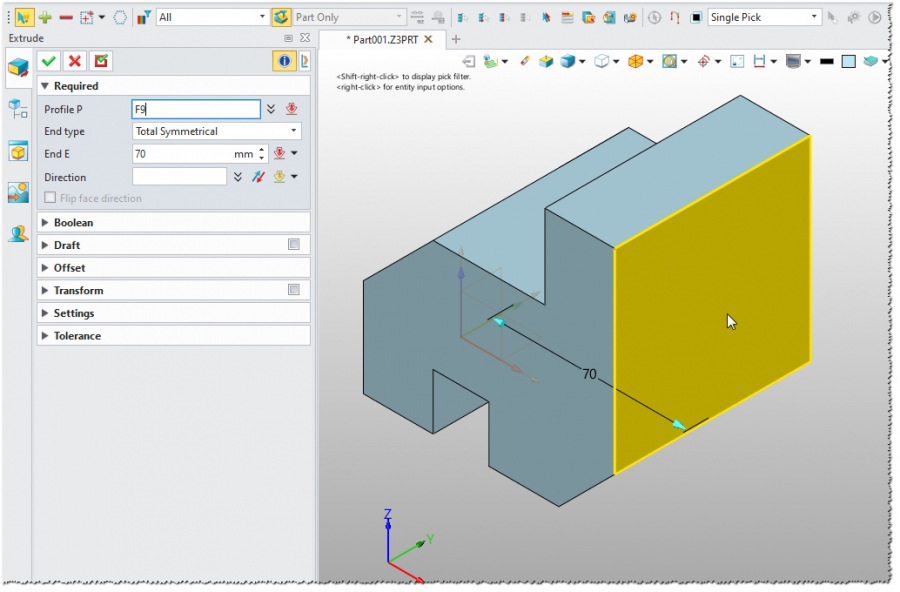

Chọn tiếp lệnh Extrude và chọn mặt hông của hình làm mặt phẳng vẽ Sketch thứ 2.

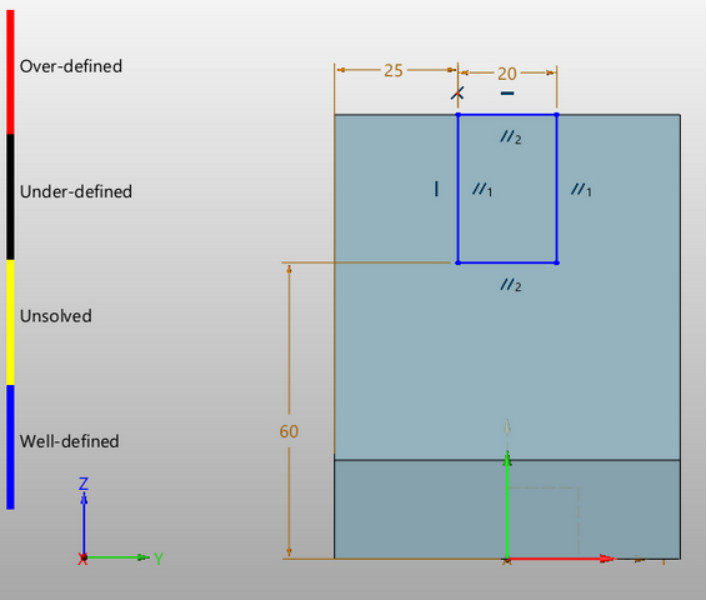

Tiến hành ràng buộc.

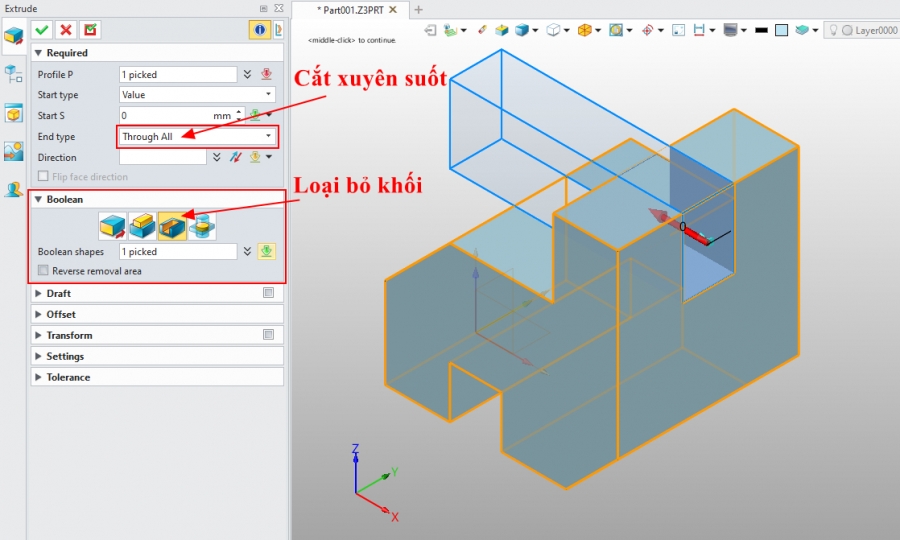

Sau khi thoát Sketch, chỉnh sửa thông số đùn.

    Ở phần kích thước đùn thì để Through all: đùn xuyên suốt.

    Ở hộp thoại Boolean: Chọn Remove để loại bỏ khối.

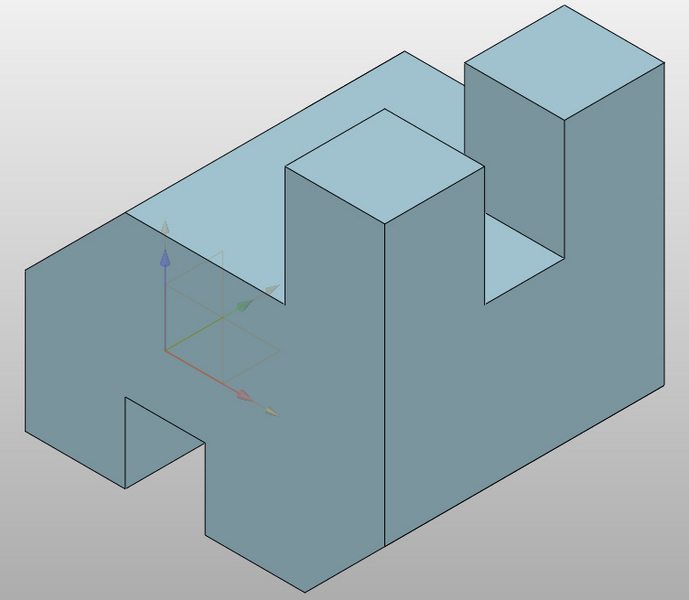

OK kết thúc lệnh ta sẽ được khối như hình.

Chúc các bạn thành công!
