Bài 5 - Hướng dẫn lệnh Loft trong ZW3D

1. LOFT dùng để làm gì?

Dùng lệnh này để tạo khối hoặc mặt bằng cách nối nhiều tiết diện (Profile) với nhau theo một trình tự nhất định hoặc có thể dùng thêm đường dẫn chính (Drive Curve) để kiểm soát hướng cong của khối.

2. Cách tạo một khối Loft trên phần mềm ZW3D.

Để làm quen với lệnh Loft trong ZW3D dưới đây ta có 1 chi tiết tubin quạt gió.

Đầu tiên chọn lệnh Revolve để tạo phần trục Máy với mặt phẳng vẽ là mặt OYZ.

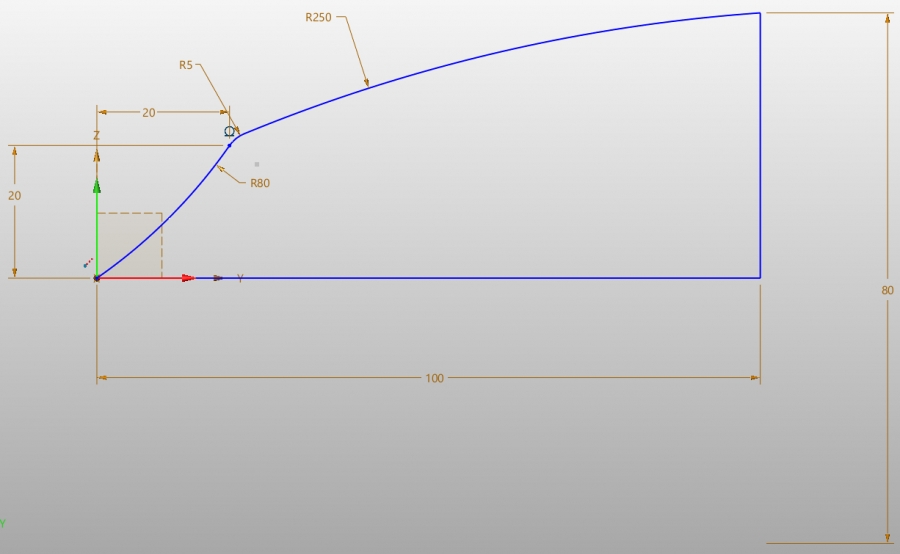

Vẽ Sketch như hình:

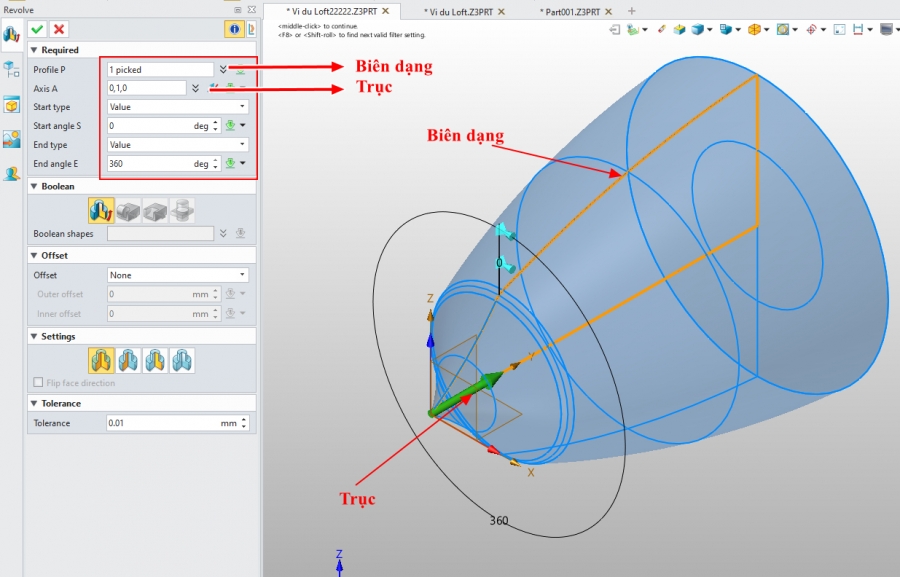

Kết thúc lệnh vẽ Sketch sau đó thiết lập thông số Revolve quay 360 độ.

Chọn vào  để tao lần lượt 5 mặt phẳng cách mặt top lần lượt là 20 mm, 40mm, 120 mm, 220mm, 300mm.

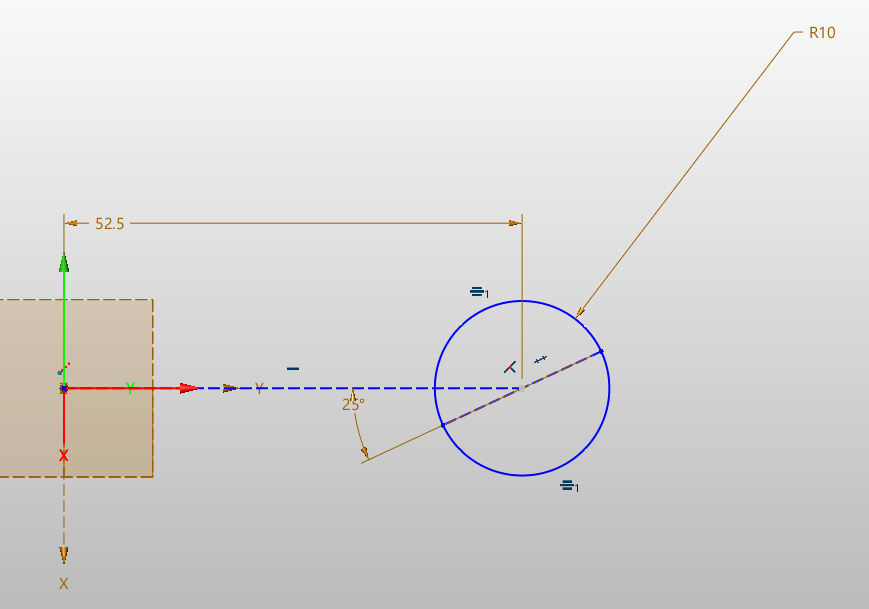

Chọn Datum Plane 1 và Datum Plane 2 vẽ Sketch như hình.

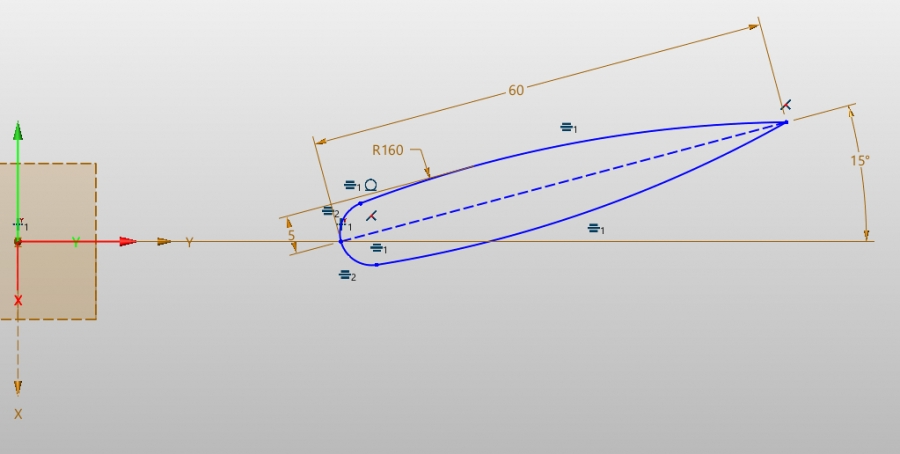

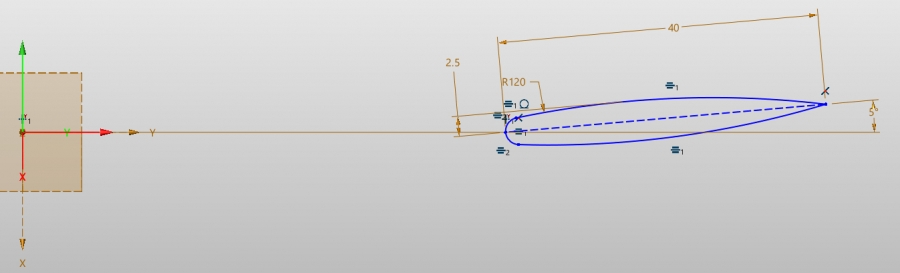

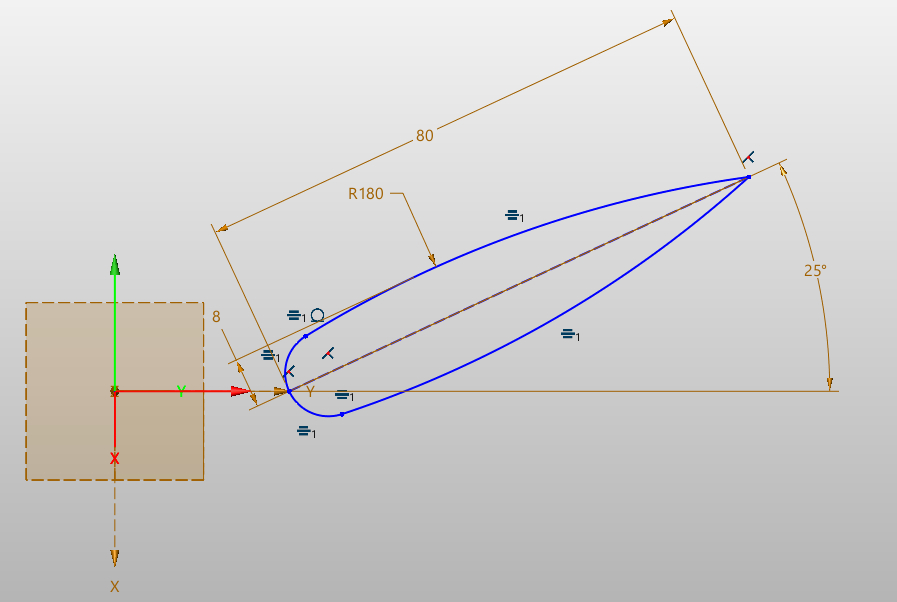

Kết thúc Sketch. Sau đó chọn tiếp Datum Plane 3, 4, 5 để vẽ Sketch có biên dạng lần lượt là:

Chọn lệnh Loft.

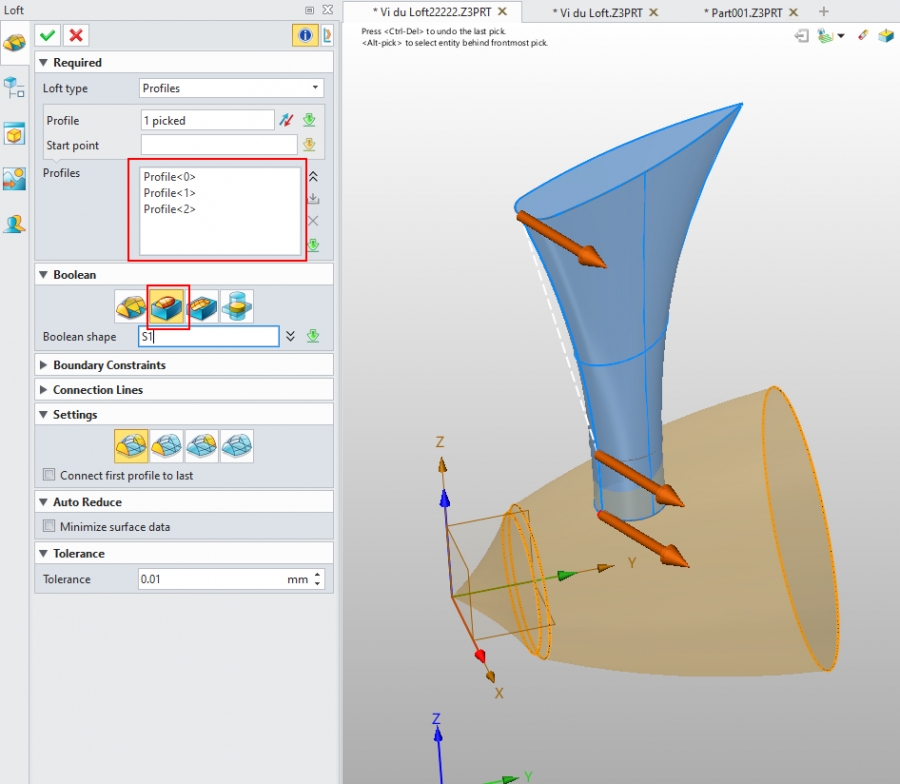

Loft lần lượt 3 Sketch trên Plane 1 2 3, và chọn tuỳ chọn là cộng khối.

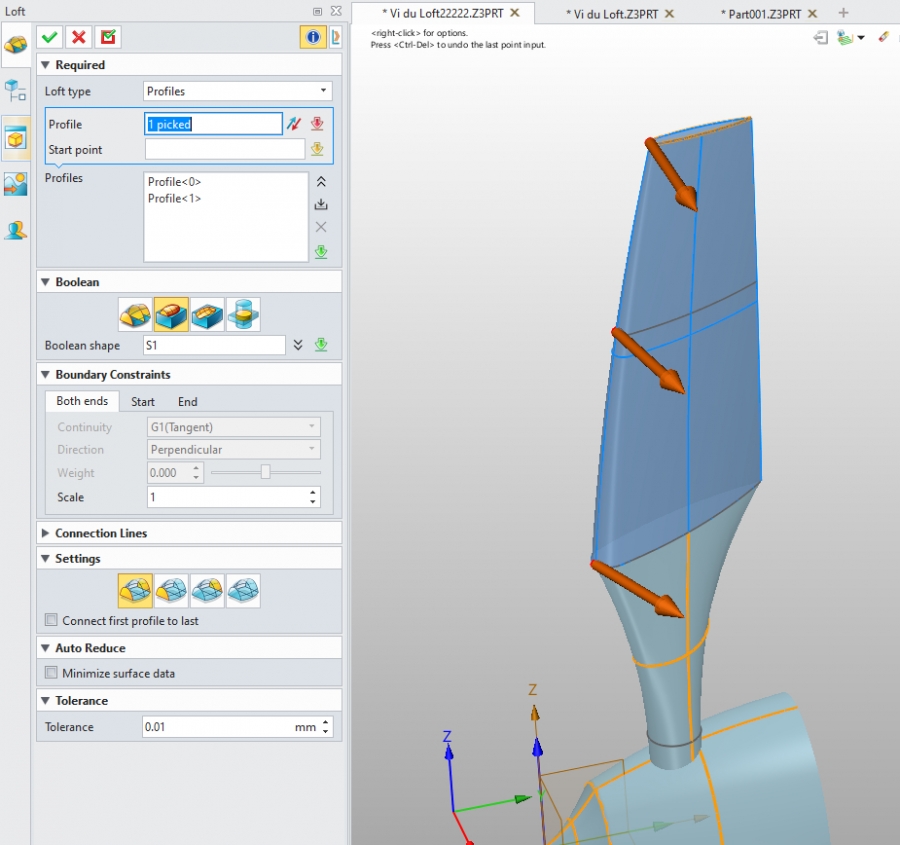

Tiếp tục sử dụng lệnh Loft và chọn biên dang là mặt cuối của mặt vừa tạo với 2 sketch trên mặt Plane 4 và Plane 5.

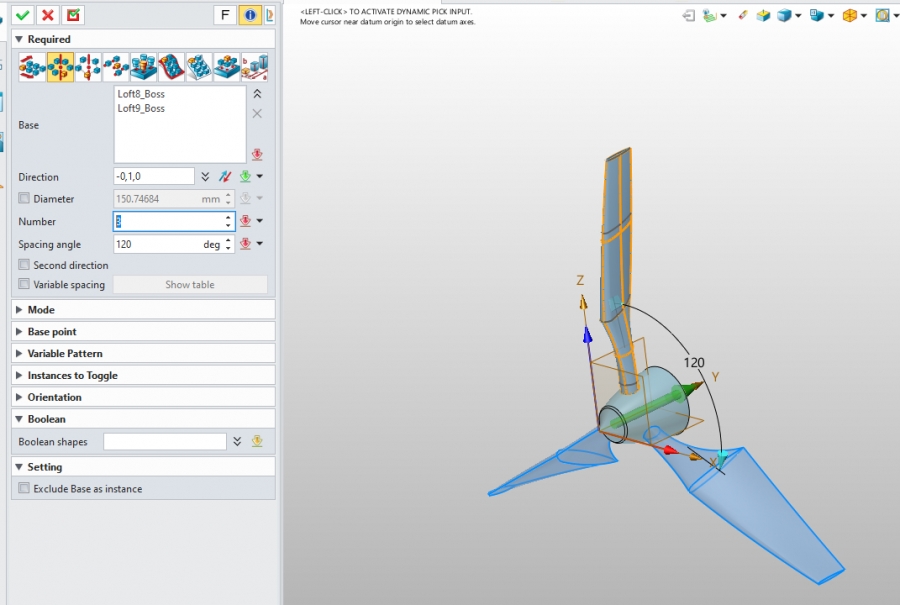

Nhân bản số cánh ra làm 3 bằng lệnh Pattern Feature.

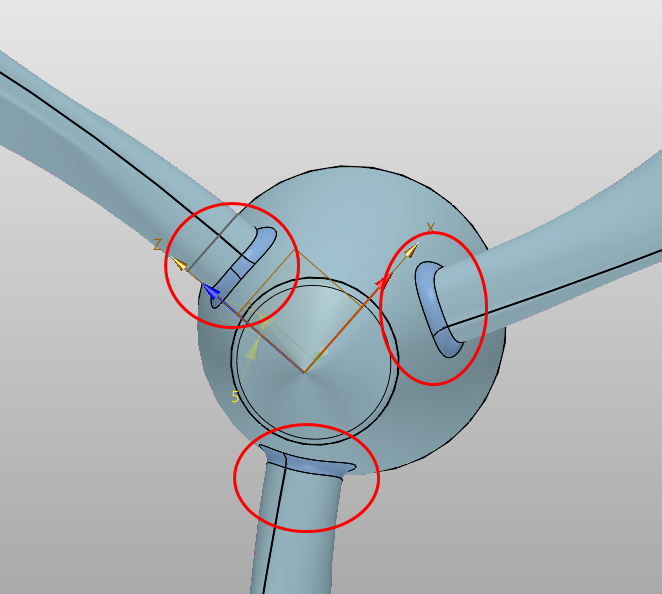

Fillet R5 vào vị trí tiếp xúc của máy và cánh quạt.

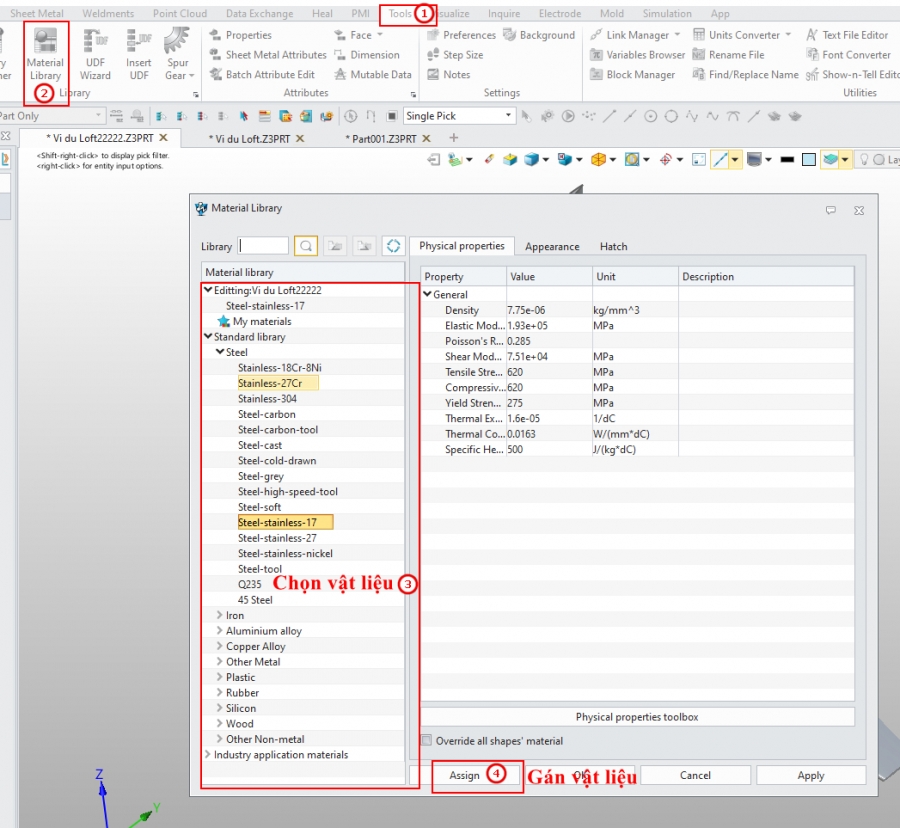

Sau khi hoàn tất bạn có thể vào Tool --> Material Library --> Chọn vật liệu cần gán và bấm Assign.

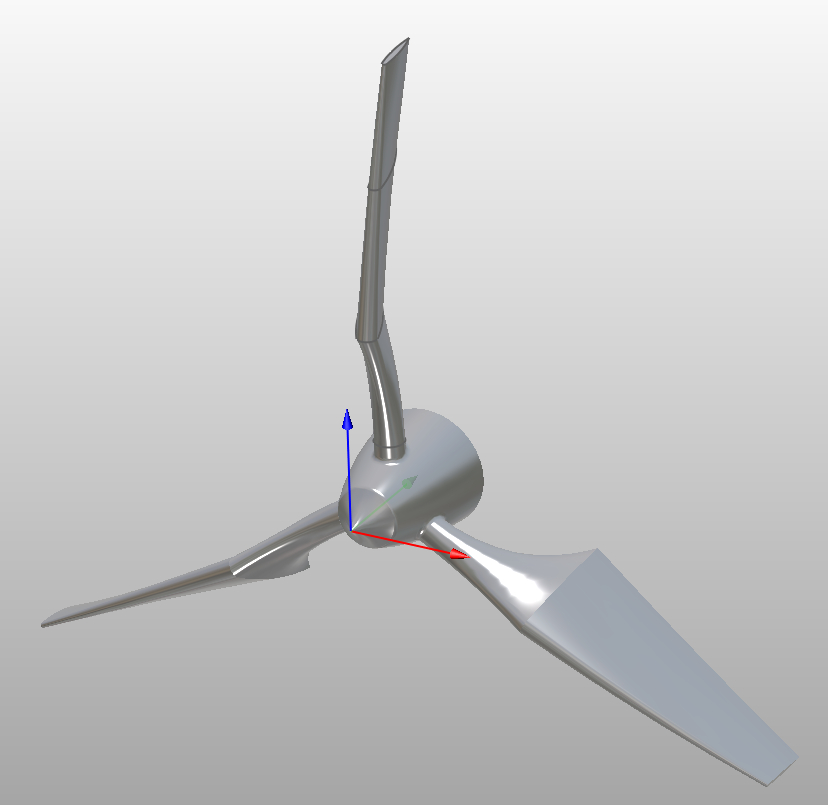

Kết quả.

Chúc các bạn thành công!
