Hướng dẫn sử dụng 2D Sketch trên Geomagic

Geomagic là dòng phần mềm thiết kế ngược (Reverse Engineering) do hãng 3D Systems phát triển, cho phép chuyển đổi dữ liệu quét 3D từ vật thể thực (điểm đám mây, lưới đa giác) thành mô hình CAD chính xác, phục vụ việc tái tạo, chỉnh sửa hoặc tối ưu hóa thiết kế sản phẩm.

1. Khái niệm về Sketch trên Geomagic

Tính năng Sketch 2D trong Geomagic Design X cho phép trích xuất và dựng các biên dạng phác thảo 2D trực tiếp từ dữ liệu quét (mesh), dựa trên các mặt phẳng cắt (cross-section) hoặc mặt phẳng tham chiếu do người dùng chọn. Từ các đường biên dạng này, có thể chỉnh sửa và sử dụng làm nền tảng để dựng các tính năng CAD tham số (Extrude, Revolve, Sweep...), giúp quá trình thiết kế ngược từ vật thể thực sang mô hình CAD chính xác và nhanh chóng hơn.

Geomagic là gì?

2. 2D Mesh Sketch

Về lệnh Sketch và Mesh Sketch, Chúng hoàn toàn giống nhau. Đều dùng để vẽ ra tiết diện tạo ra khối hoặc mặt. Ở Đây Mesh Sketch có khả năng lấy đường PolyLines từ Mesh để hỗ trợ việc tạo ra sản phẩm.

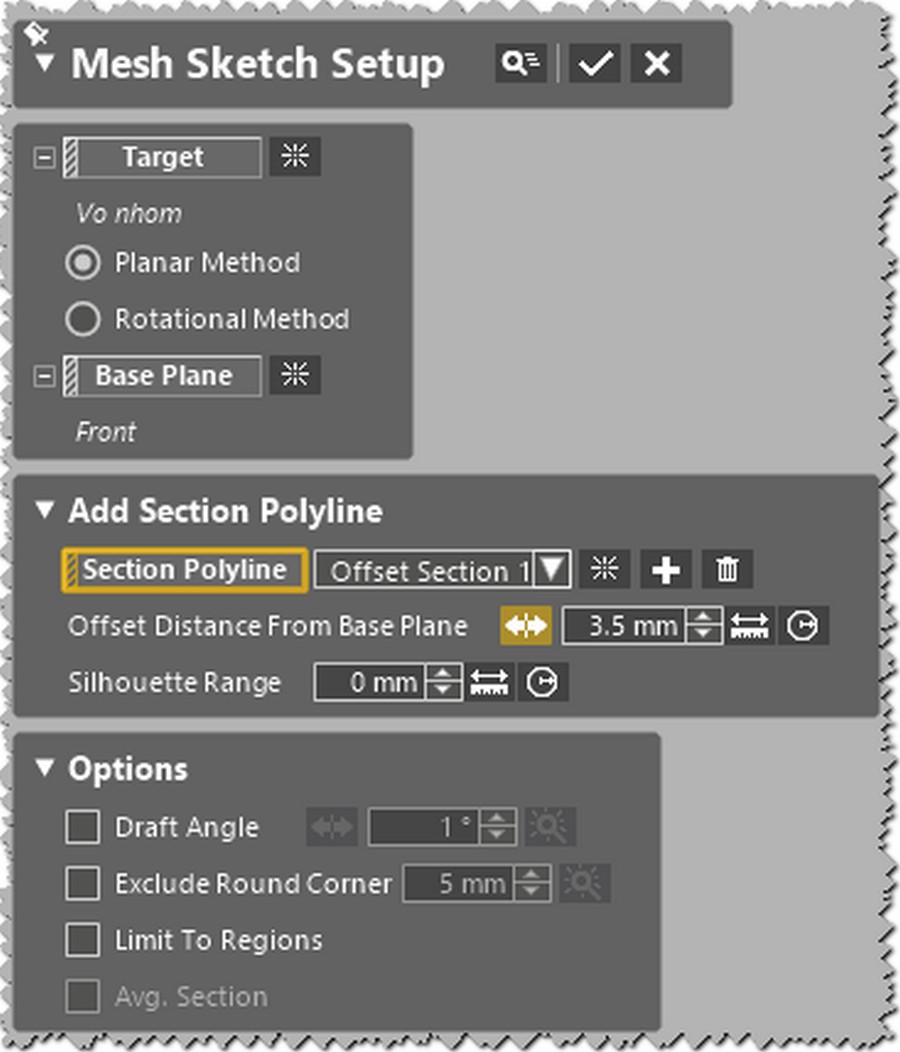

Trong Mesh Sketch Setup, Các tùy chọn sẽ được giải thích sau:

• Target: Chọn Mesh
• Planar Method: Phương pháp Cắt Phẳng
• Rotational Method: Phương pháp Xoay tròn
• Base Plane: Mặt phẳng cắt
• Offset Distance From Base Plane: Offset Mặt phẳng cắt
• Silhouette Range: Phạm vi Hình chiếu.

Con trỏ sẽ tự động hít vào đường Polyline khi rê chuột laị gần.

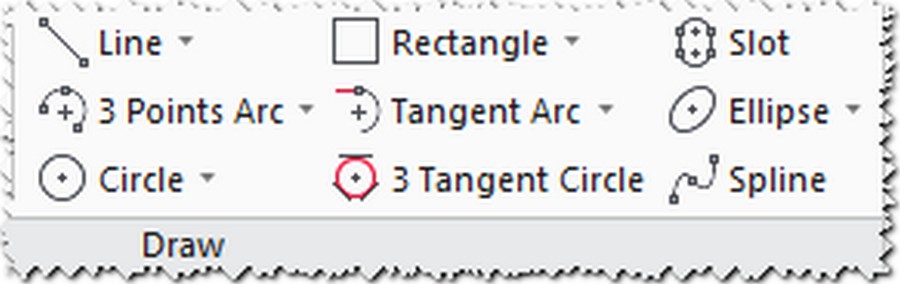

2.1 Nhóm Draw: Tạo curve

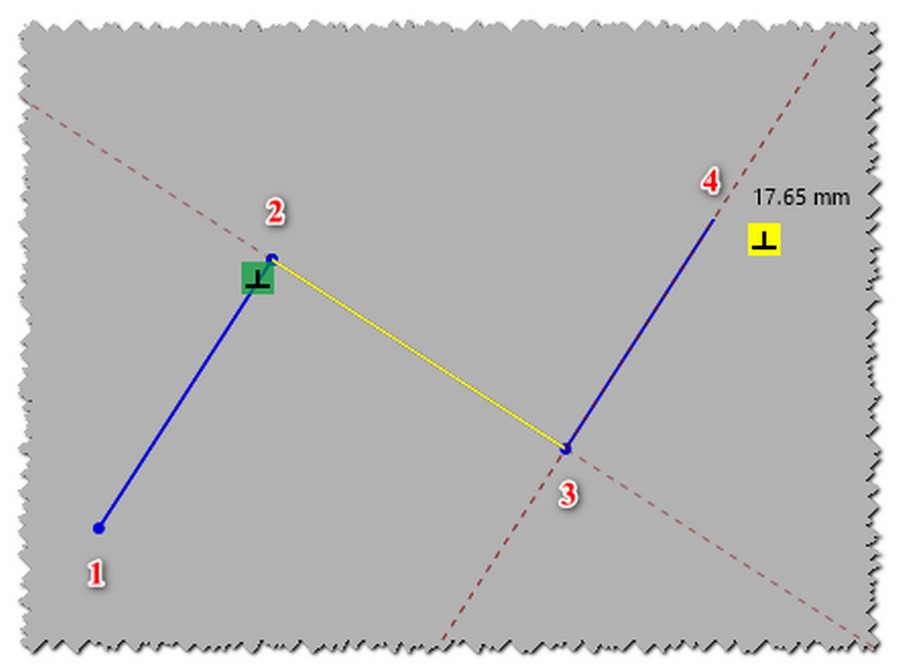

Lines: Tạo Đường Thẳng

Kích chuột để tạo đường thẳng liên tiếp.

Trong hộp thoại Line. Có 2 hộp kiểm:

• For Construction: Tạo đường nét đứt (Curve xây dựng).
• Fit Polyline: Tạo Line dựa trên Polyline.

Nhấn đúp chuột để Ngắt Line.

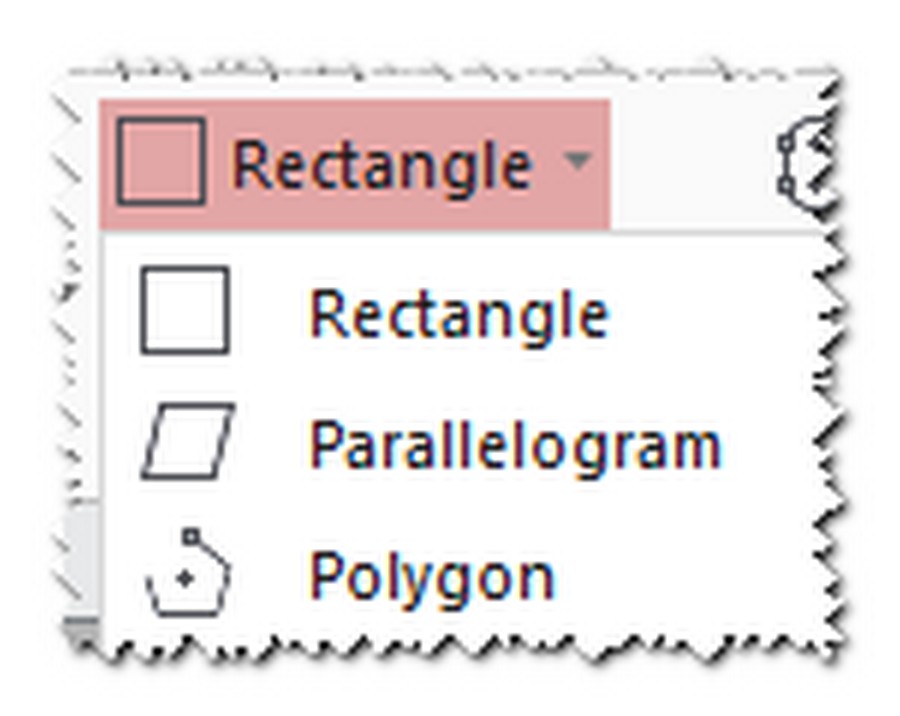

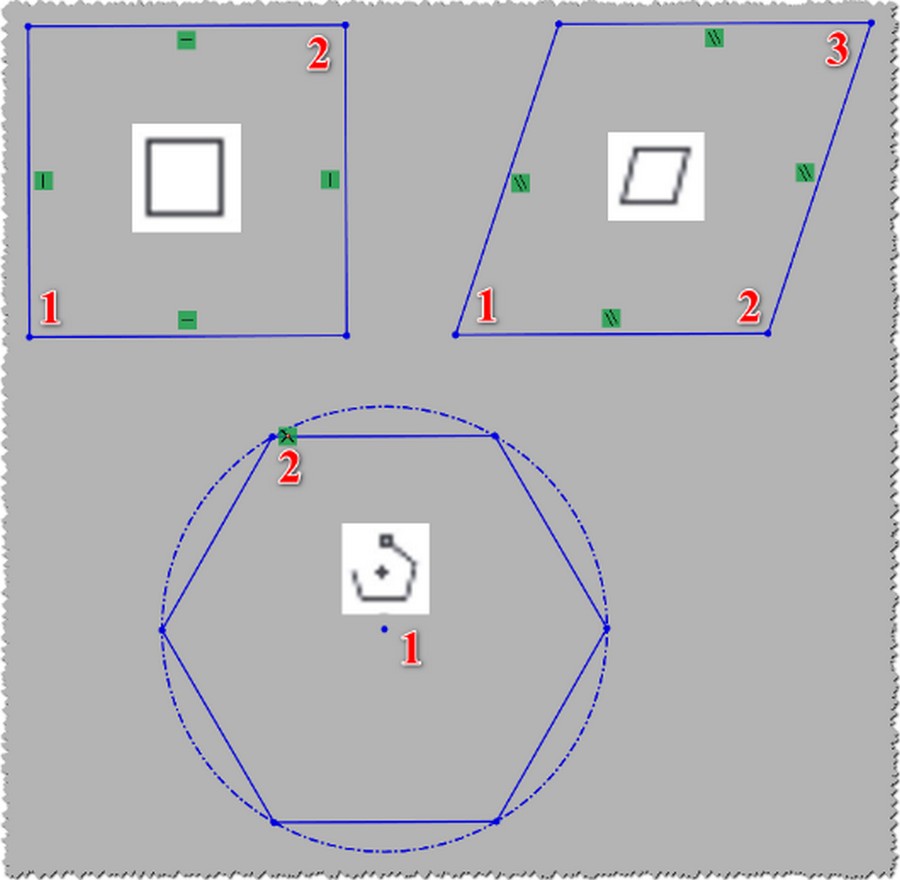

Rectangle : Tạo Hình Tứ Giác

Kích chuột như hình để tạo hình.

Trong hộp thoại Rectangle. Có 3 loại:

• Rectangle: Tạo hình chữ nhật.
• Parallelogram: Tạo hình thoi.
• Polygon: Tạo hình đa giác.

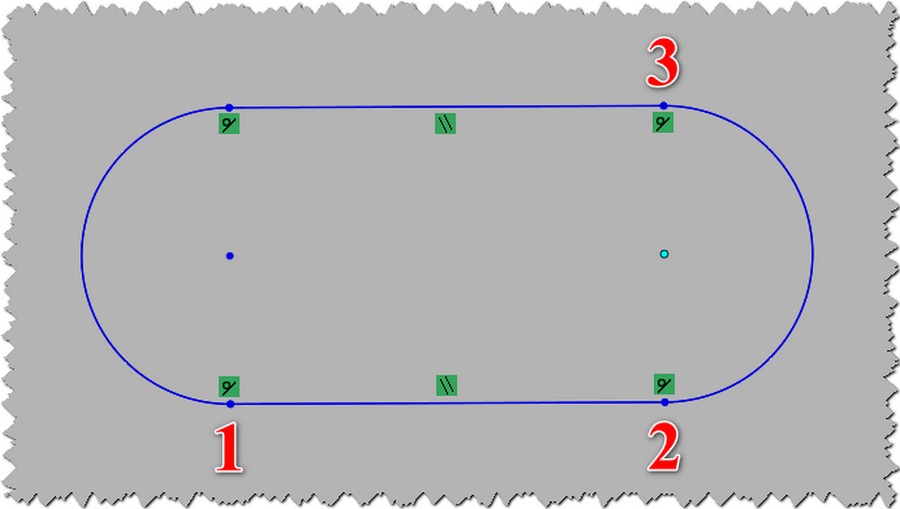

Slot: Tạo Rãnh

Kích chuột thông qua 3 điểm để tạo rãnh.

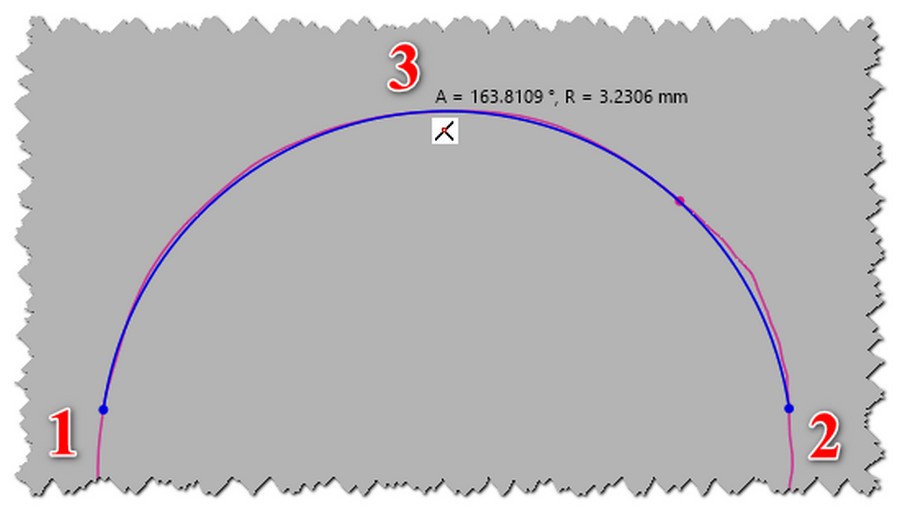

3 Points Arc: Tạo Cung Tròn

3 Points Arc: Tạo cung thông qua 3 điểm.

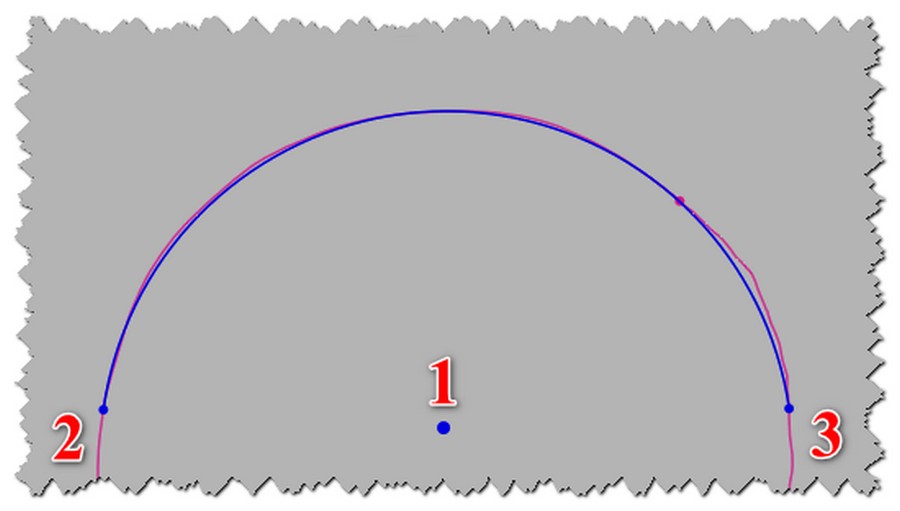

Center Point Arc: Tạo cung từ tâm

Fit Curve: Tạo Arc dựa trên Polyline.

Nhấn đúp chuột để Ngắt Arc.

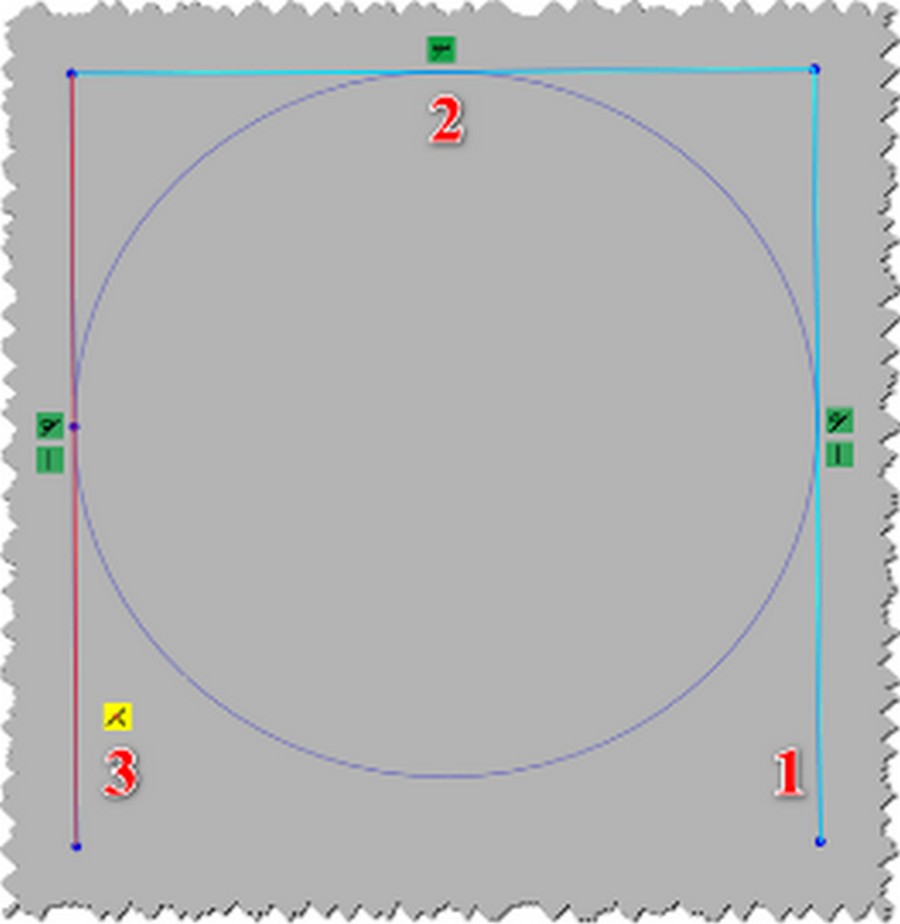

Tangent Arc: Tạo Cung Tiếp Tuyến

Tangent Arc: Tạo cung tiếp tuyến với 1 đối tượng được tiếp xúc

3 Tangent Arc: Tạo cung tiếp tuyến với 3 đối tượng được tiếp xúc

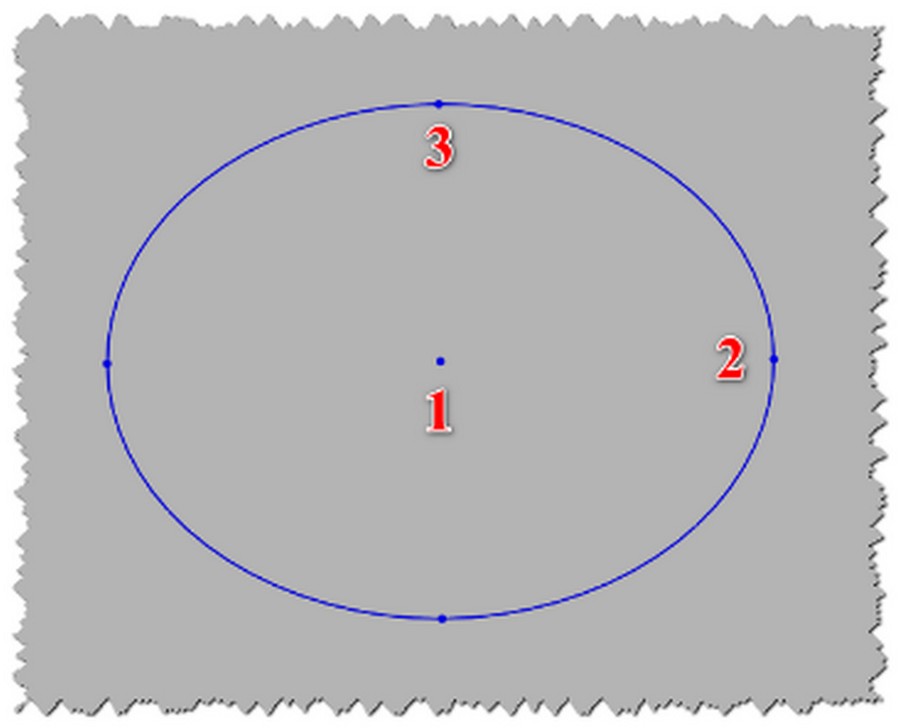

Ellipse: Tạo Hình Ellipse

Tạo hình Ellipse từ 3 điểm.

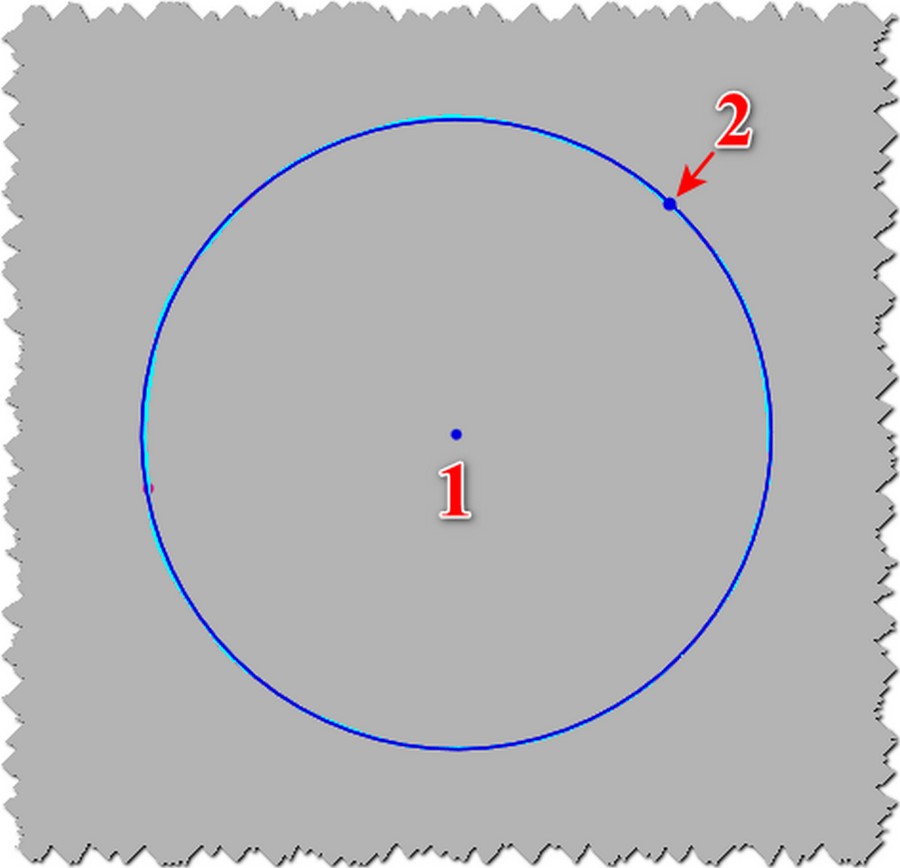

Circle: Tạo Hình Tròn

Circle: Tạo hình tròn từ tâm.

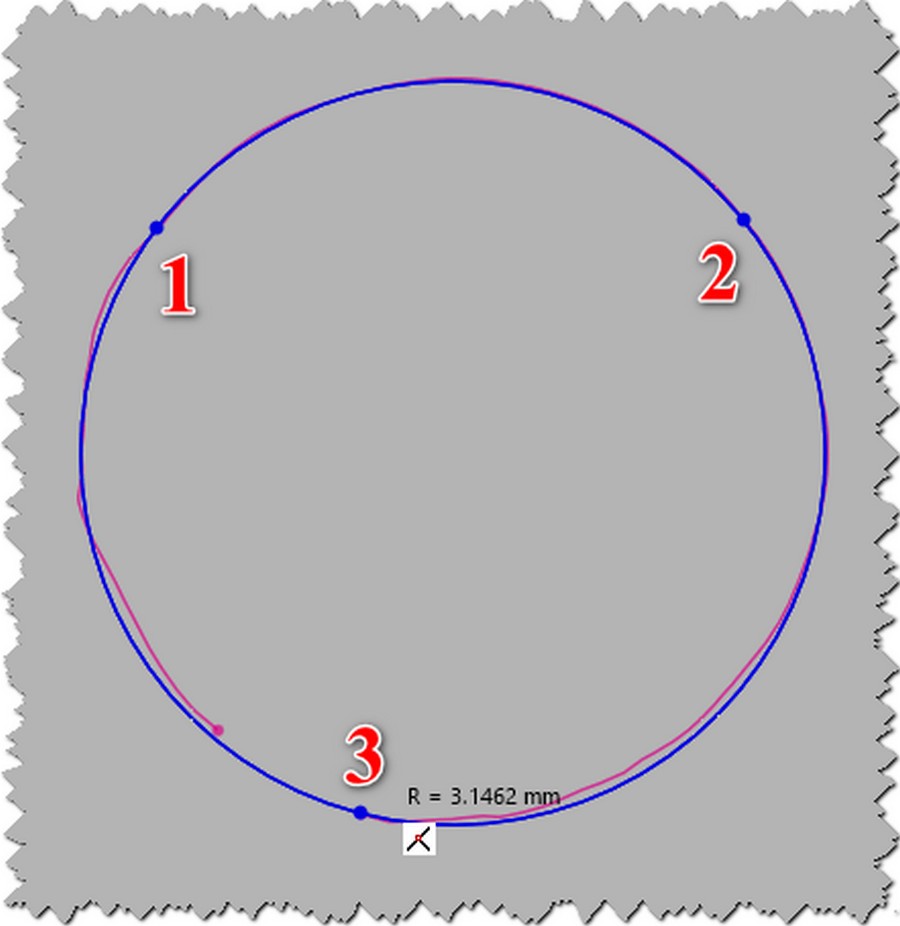

Perimeter Circle: Tạo hình tròn từ 3 điểm.

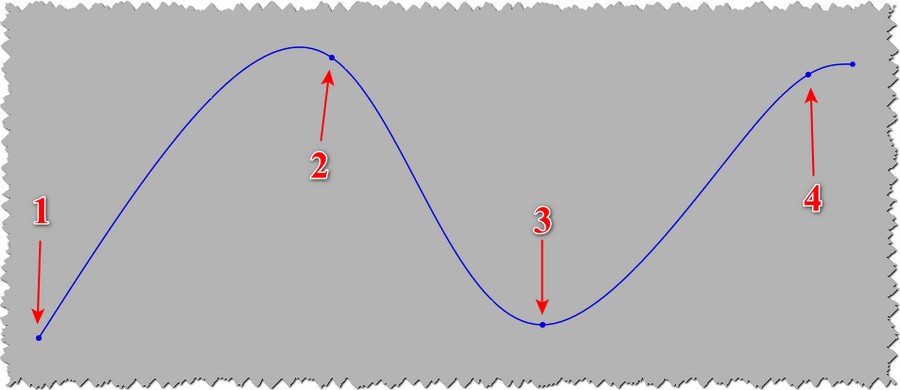

Spline: Tạo Đường Cong

3 Tangent Arc: Tạo đường cong tùy ý qua nhiều điểm.

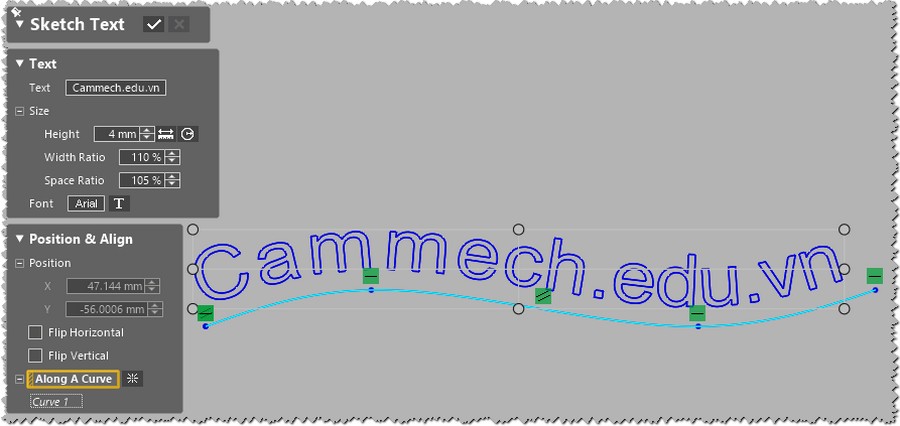

Sketch Text: Tạo chữ

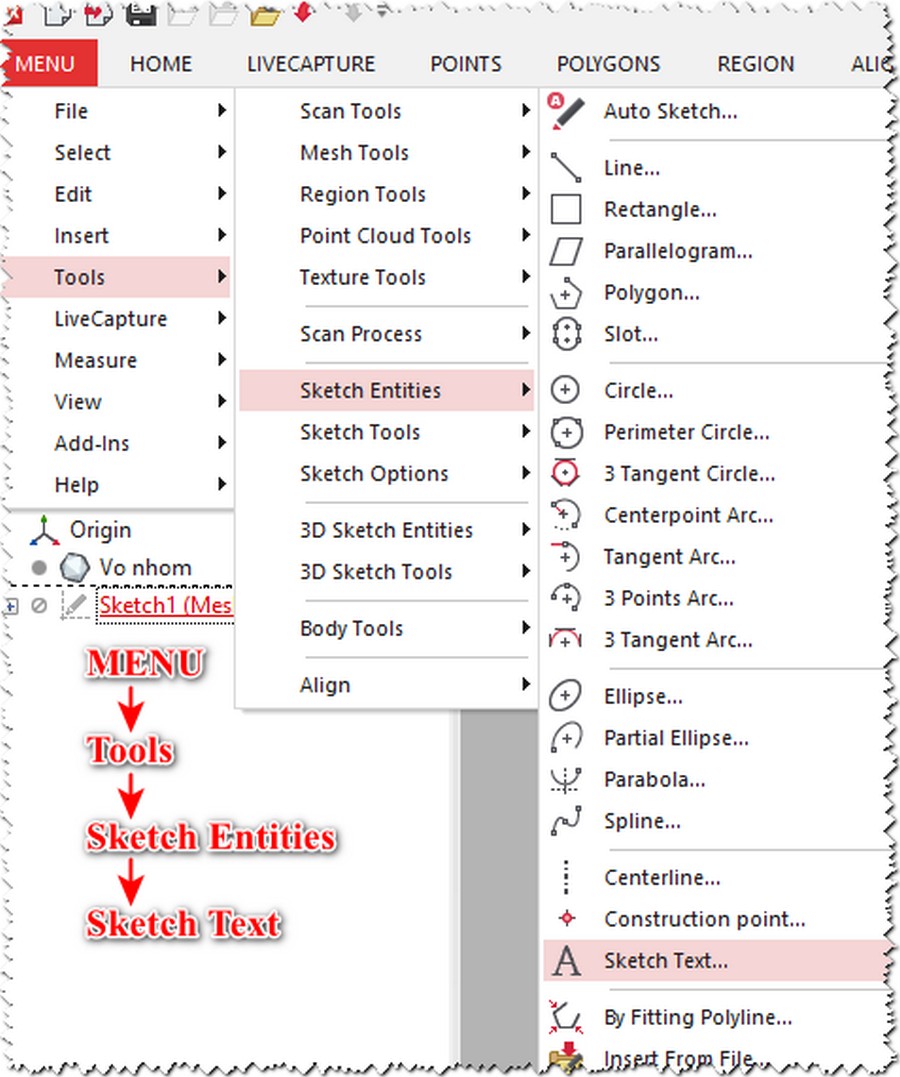

Lệnh tạo chữ được tìm thấy trong mục như hình.

Để tạo chữ hãy làm như sau.

• Điền chữ vào ô Text
• Ghi kích thước tại mục Size. Lúc này chữ của bạn mới hiện lên.

Tùy chọn Flip để lật chữ khi cần

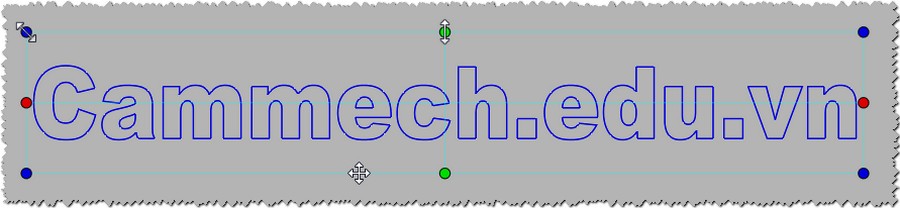

Ngoài ra, Bạn có thể kéo các dấu chấm xung quanh để di chuyển và đổi kích thước chữ tùy ý.

Nếu bạn cần chữ uốn theo Curve. Hãy vẽ 1 Curve trước đó để dẫn hướng.

2.2 Nhóm chỉnh sửa Curves

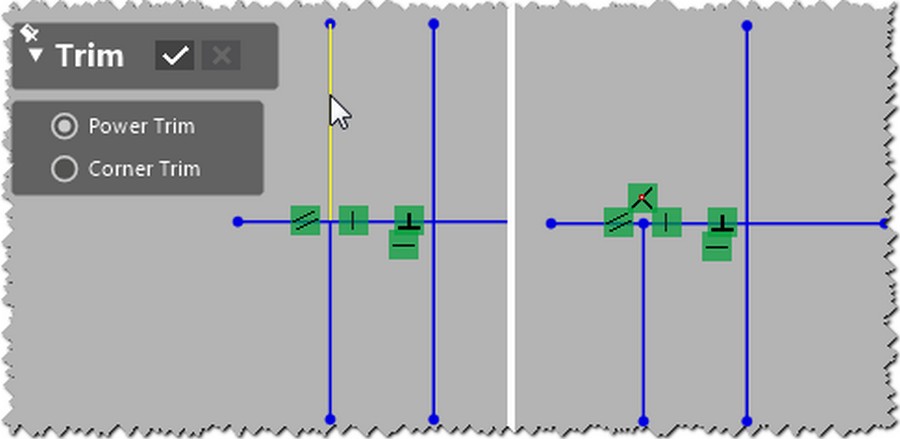

Trim: Cắt/Xén Curves

 Power Trim: Cắt 1 hoặc nhiều đối tượng giao nhau.
 Chọn Curve cần xén.

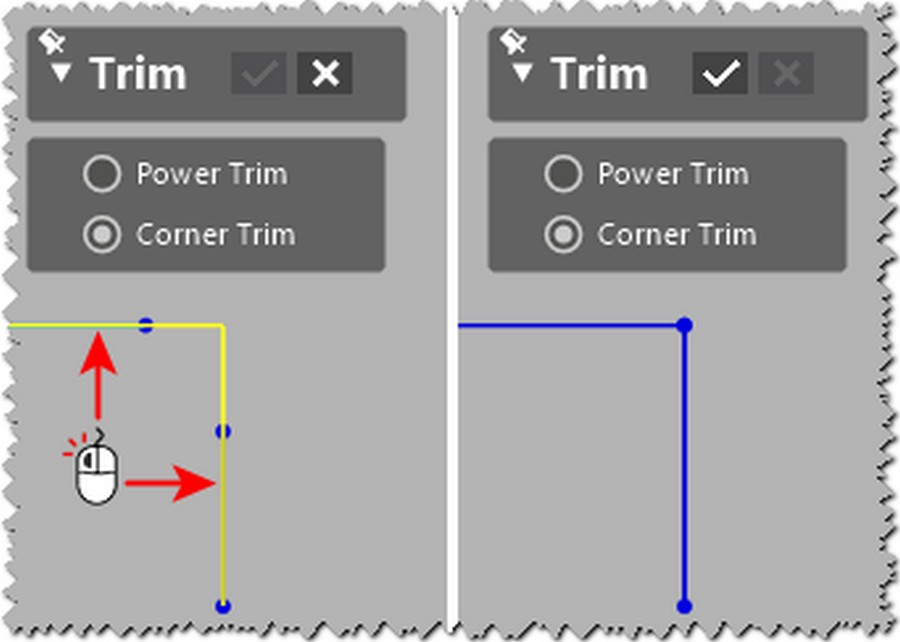

Corner Trim: Cắt / Nối 2 đối tượng giao nhau. Chọn 2 Curve.

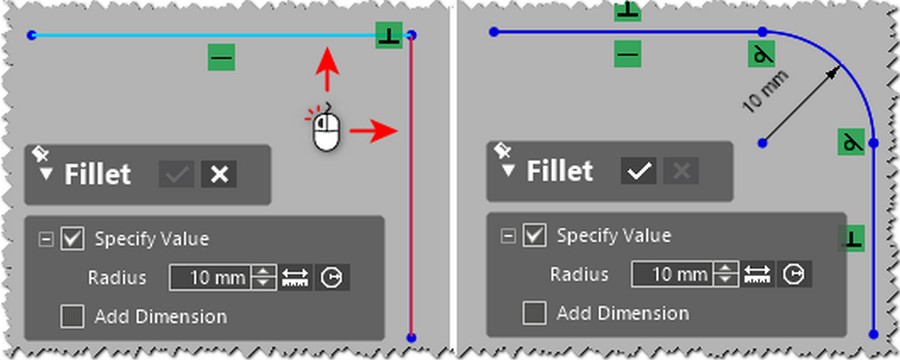

Fillet: Bo tròn góc

Khai báo kích thước Bán kính R rồi chọn 2 Curves.

Chamfer: Bo cạnh góc

Khai báo kích thước rồi chọn 2 Curves.

Có 2 kiểu Chamfer:

• Distance-Distance: vát góc từ 2 khoảng cách.
• Distance-Angle: vát góc từ 1 khoảng cách và 1 góc.

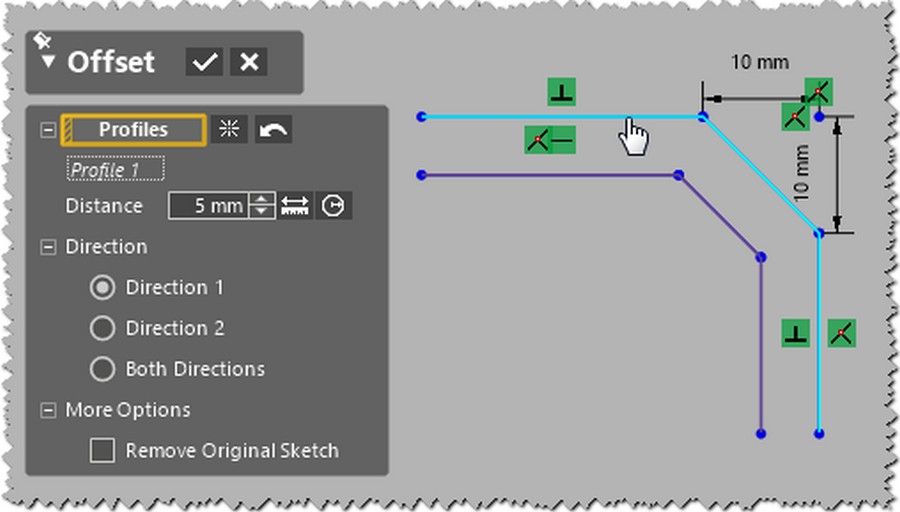

Offset: Tạo đối tượng Cách nhau Song song

Khai báo Distance rồi chọn đối tượng cần Offset.

• Direction 1, 2: Là hướng Offset
• Both Direction: Offset cả 2 hướng

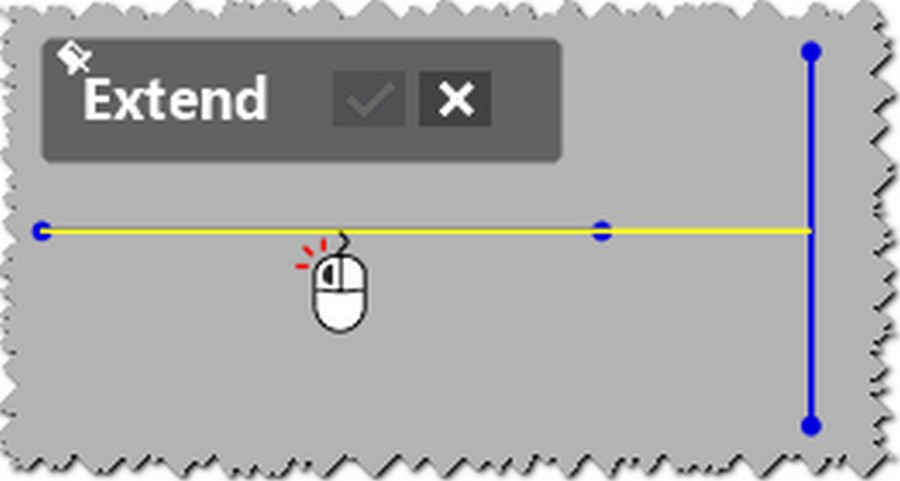

Extend: Kéo dài Curve đến Curve khác

Click vào 1 Curve, Curve đó sẽ được kéo dài đến khi đụng Curve khác

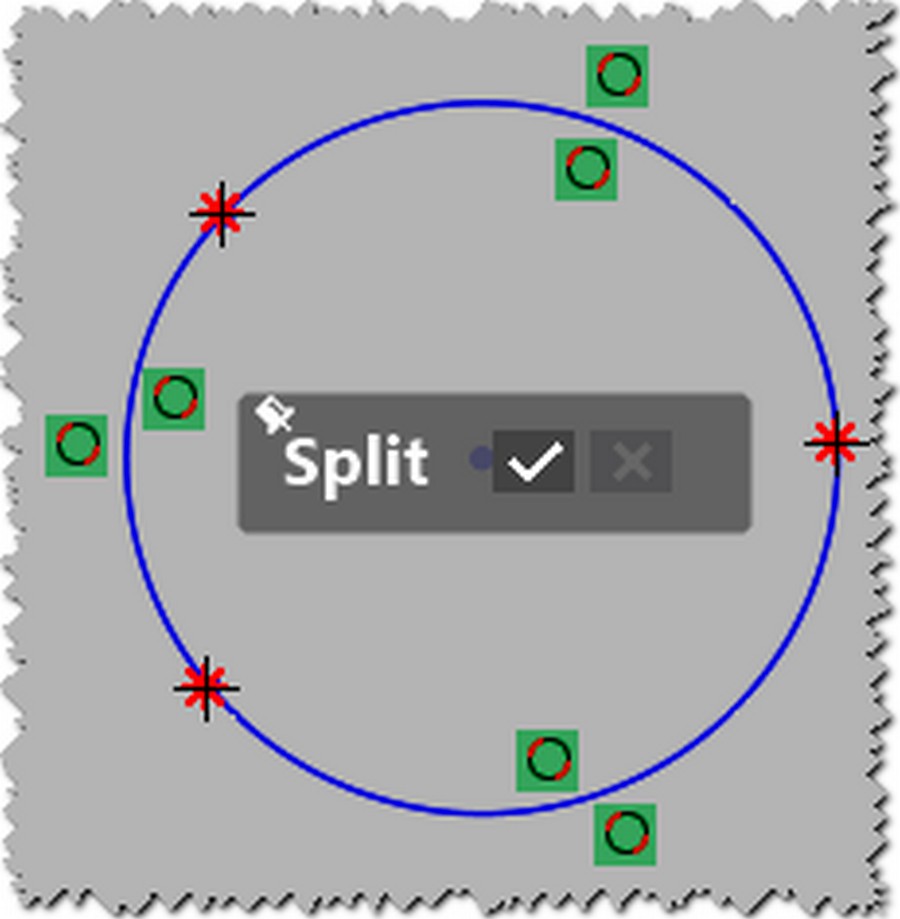

Split: Ngắt Curve

Chọn vào điểm bất kì trên Curve. Nó sẽ bị ngắt tại đó.

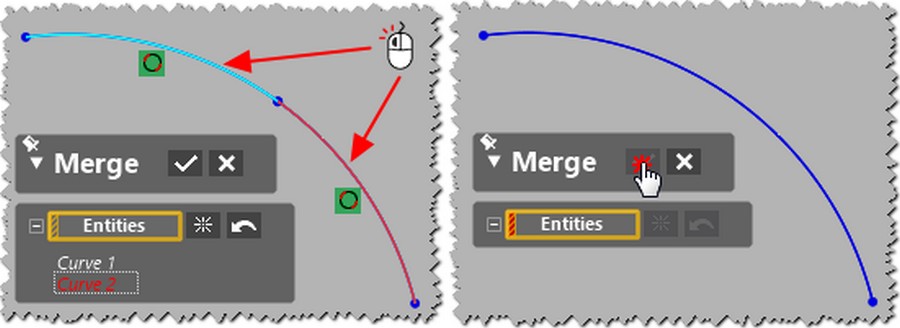

Merge: Hợp nhất Curves

2.3 nhóm lệnh nhân bản

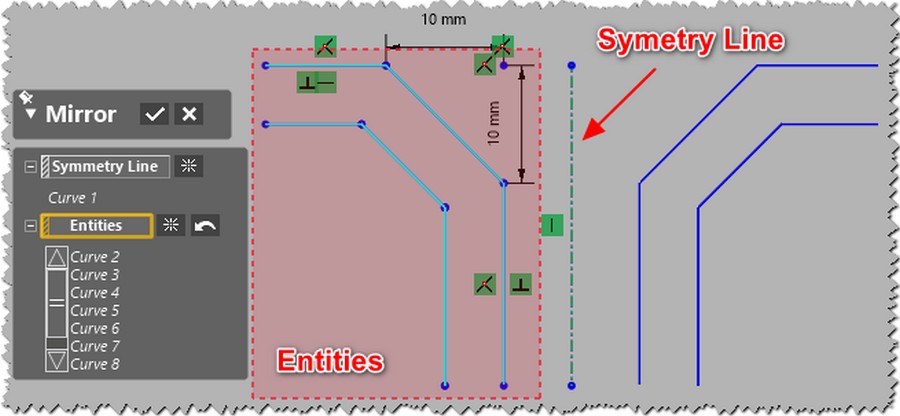

a. Mirror: Đối xứng curves

Chọn đường đối xứng như hình và các đối tượng cần đối xứng rồi nhấn OK

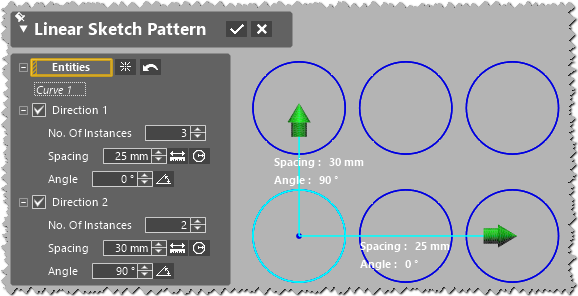

b. Linear Sketch Pattern : Copy đối tượng thẳng hàng

Entities: Đối tượng Copy.

Direction 1 & 2: Hướng Copy.

No. Of Instances: Số lượng Bản sao.

Spacing: Khoảng cách.

Angle: Góc.

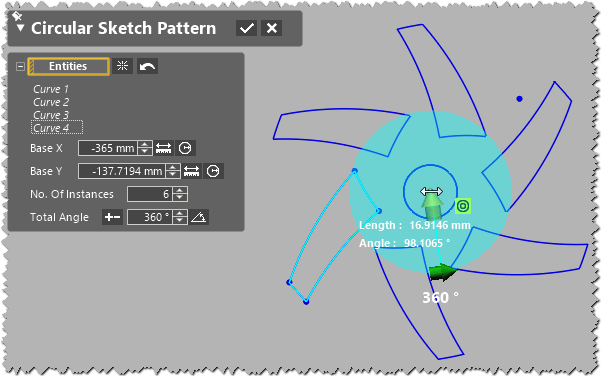

c. Circular Sketch Pattern : Copy đối tượng xoay quanh 1 điểm

Entities: Đối tượng Copy.

Base XY: Tọa độ tâm xoay.

No. Of Instances: Số lượng Bản sao.

Total Angle: Tổng góc xoay.

• Đầu tiên, chọn Entities.
• Sau đó, nhập số lượng
• Trên màn hình hiện lên các bản sao và 2 mũi tên.
• Bạn kéo mũi tên đó vào tâm xoay.

2.4 3D Sketch

Đối với 3D Sketch Hoặc 3D Mesh Sketch, bạn không nhất thiết phải tạo mặt phẳng để vẽ. Bạn sẽ dùng đường Spline thông qua các điểm trong môi trường 3D Hoặc vẽ trực tiếp bám sát theo Mesh.

Nhóm Draw

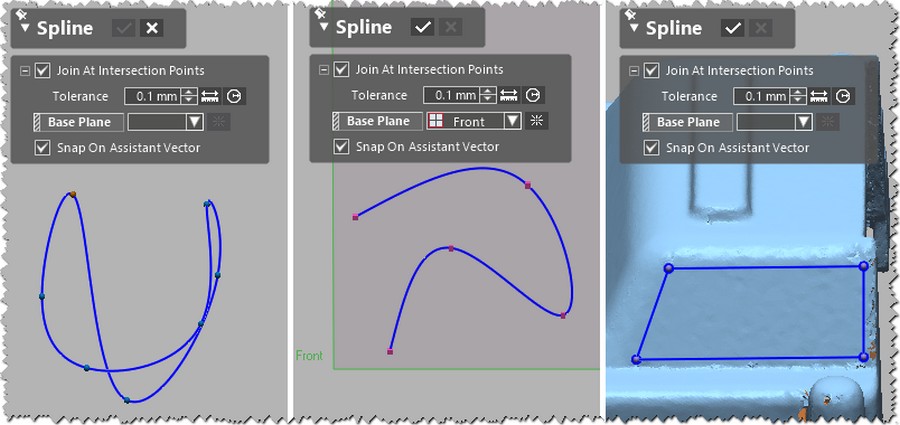

a. Spline 3D

• Tạo Spline thông qua các điểm tự do trong môi trường 3D.
• Base Plane: Chọn mặt phẳng để tạo Spline trên đó.
• Spline còn có thể gắn lên PolyFace. Để tạo Surface đơn giản.

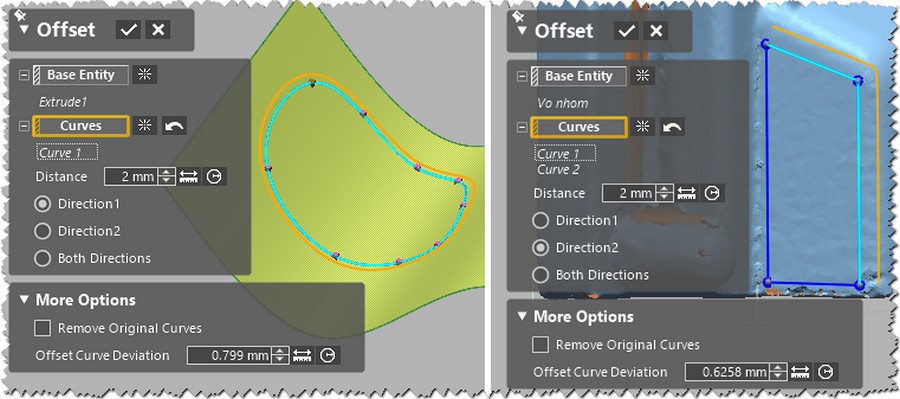

b. Offset 3D

Khác với Offset 2D, Offset 3D cần một mặt (mặt của Solid, mặt Surface, mặt Mesh) để tạo Curve bám theo mặt đó.

• Base Entity: mặt tham chiếu.
• Curve: Đối tượng cần Offset
• Direction 1, 2, Both: Hướng Offset.
• Remove Original Curves: Xóa Curve gốc

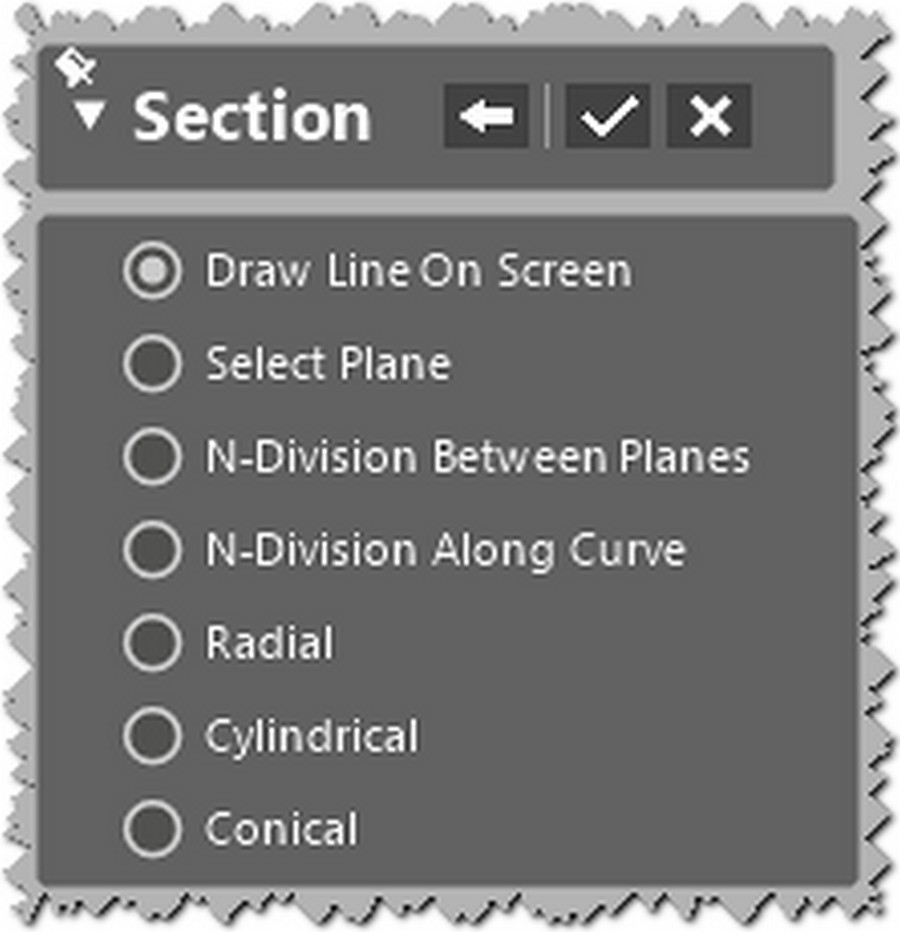

​c. Section

Tạo đường Spline dán trên mặt

• Draw Line On Screen: Tạo Spline bằng cách vẽ đường thẳng.
• Select Plane: Tạo Spline từ mặt cắt.
• N-Division Between Planes: Tạo nhiều Spline cách mặt nhau.
• N-Division Along Curve: Tạo nhiều Spline theo đường Curve.
• Radial: Tạo Spline xoay quanh 1 Axis và 1 Plane.
• Cylindrical: Tạo Spline tiết diện quét là hình trụ.
• Conical: Tạo Spline tiết diện quét là hình trụ côn.

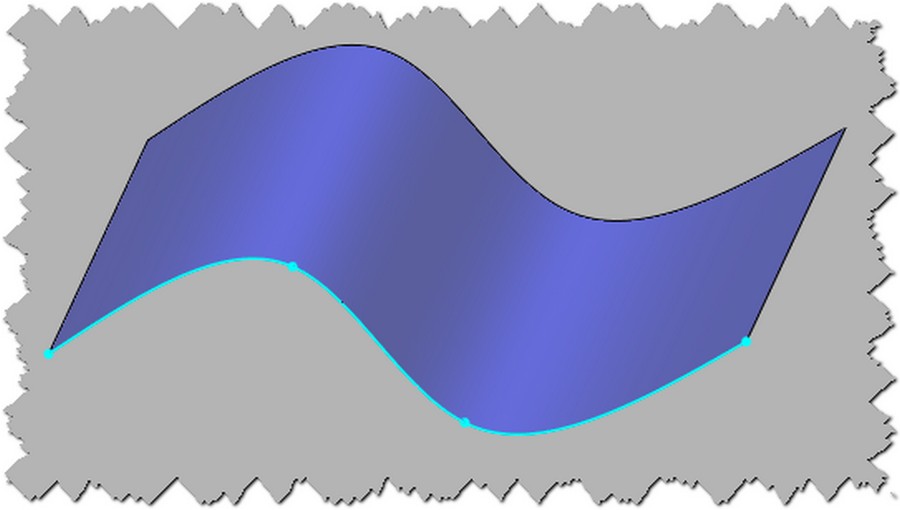

Đầu tiên để hiểu lệnh này, hãy vẽ một mặt như này

• Sketch đường Spline và Extrude Surface

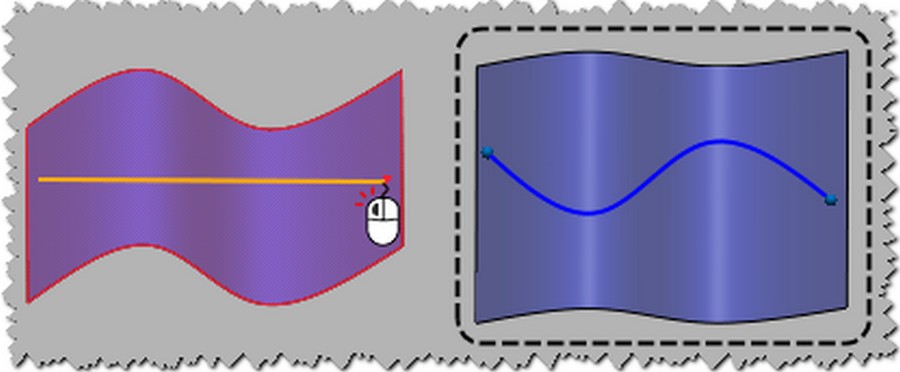

Draw Line On Screen

• Nhấn giữ chuột trái để vẽ đường thẳng.
• Nhấn OK.

Kết quả được như sau

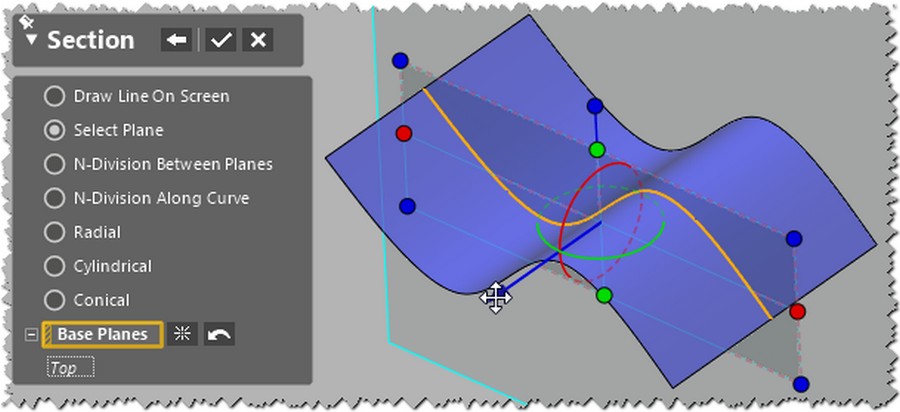

Select Plane:

• Chọn Top Plane làm Base Plane.
• Di chuyển mũi tên tùy ý.

Kết quả được đường Spline ngay tại đó.

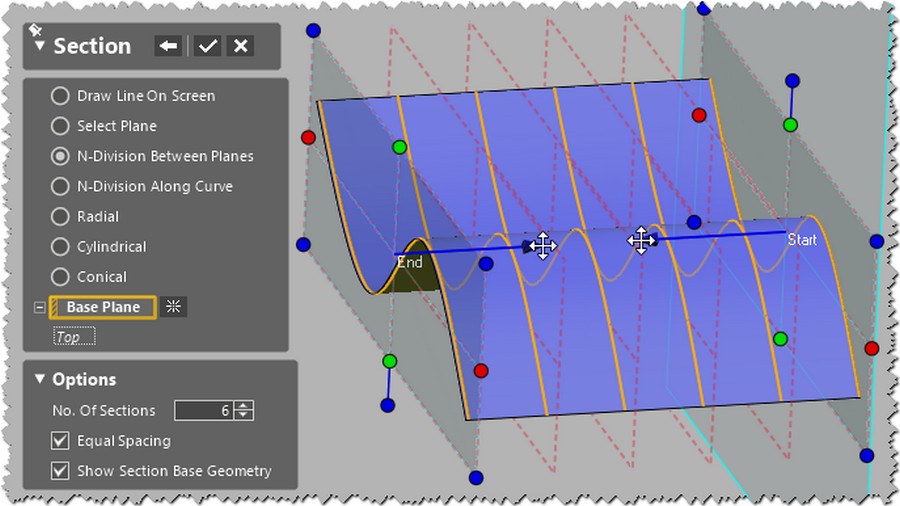

N-Division Between Planes:

• Chọn Top Plane làm Base Plane.
• Di chuyển mũi tên của 2 đầu.
• No. Of Section: Số mặt cắt.
• Equal Spacing: Cách đều.
• Nhập số mặt cắt. Nhấn OK.

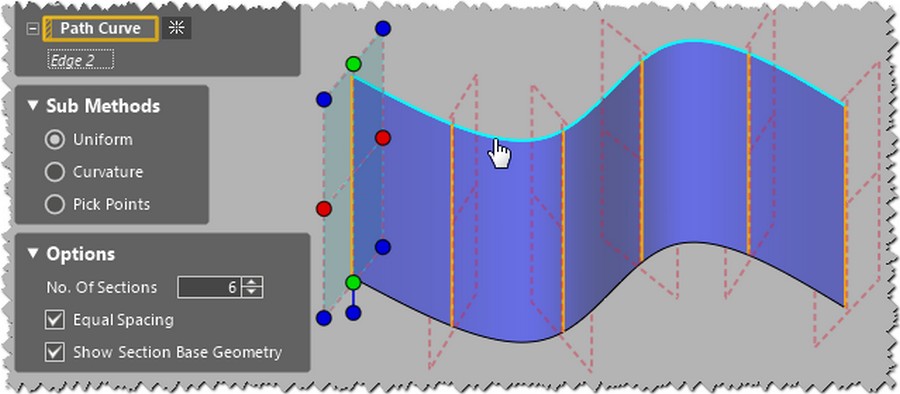

N-Division Between Curve:

• Chọn Cạnh làm Path Curve.
• Sub Methods: Phương pháp đặt Curves
• Uniform: Đồng đều.
• Curvature: Theo biên độ cong.
• Pick Points: Tự chọn điểm.

Options:

• No. Of Section: Số mặt cắt.
• Equal Spacing: Cách đều.

Nhập số mặt cắt. Nhấn OK.

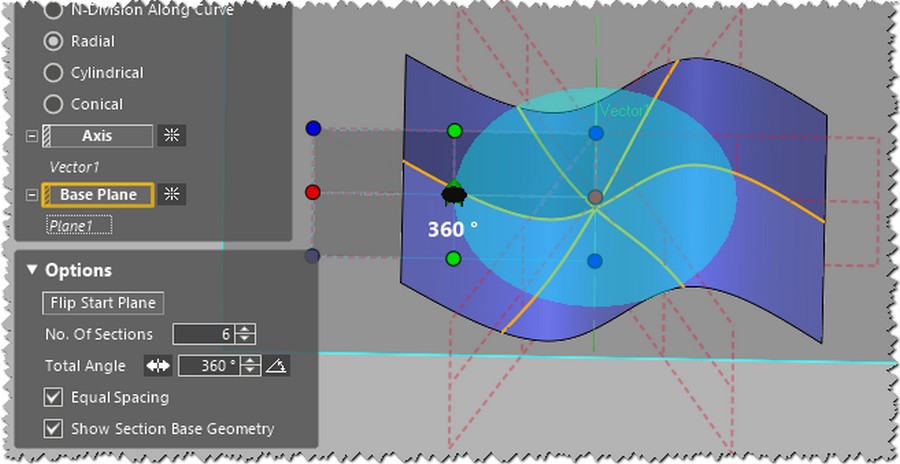

Radial:

• Trước tiên bạn tạo một Axis và một Plane tiếp xúc với Trục đó.
• Axis: Chọn trục.
• Base Plane: Chọn mặt.

Options:

• No. Of Section: Số mặt cắt.
• Total Angle: Tổng góc quét.
• Equal Spacing: Cách đều.

Nhập số mặt cắt. Nhấn OK.

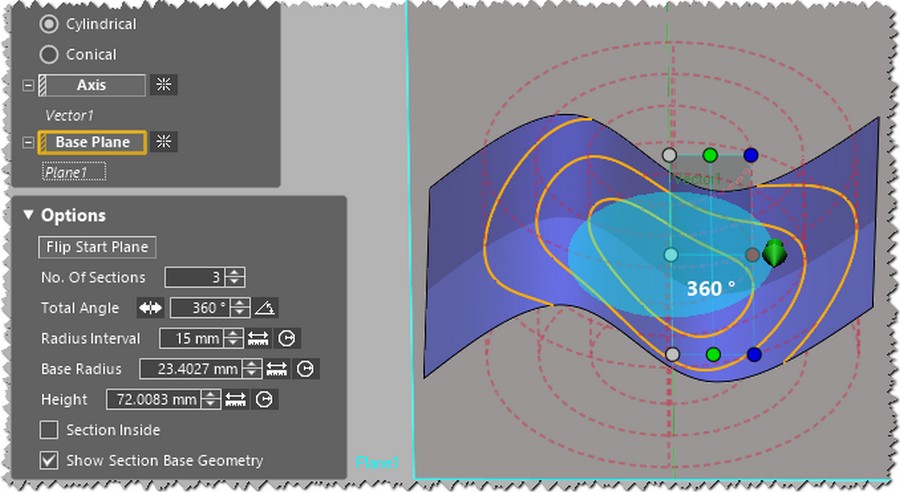

Cylindrical:

• Axis: Chọn trục.
• Base Plane: Chọn mặt.

Options:

• No. Of Section: Số mặt cắt.
• Total Angle: Tổng góc quét.
• Radius Interval: Khoảng Offset.
• Base Radius: Bán kính ban đầu.

Nhập số mặt cắt. Nhấn OK.

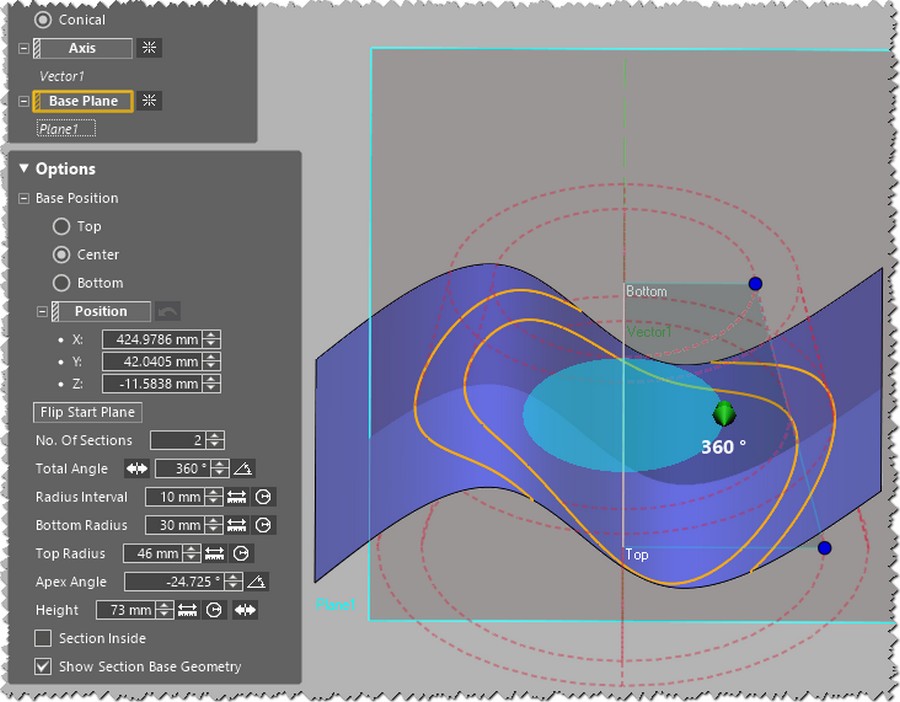

Conical:

Cách sử dụng như Cylindrical.

Options:

• No. Of Section: Số mặt cắt.
• Total Angle: Tổng góc quét.
• Radius Interval: Khoảng Offset.
• Top Radius: Bán kính trên.
• Bottom Radius: Bán kính dưới.

Nhập số mặt cắt. Nhấn OK.
