Hướng dẫn thêm kích thước tùy chỉnh vào Solidworks toolbox

Solidworks Toolbox là thư viện chi tiết tiêu chuẩn tích hợp sẵn trong phần mềm Solidworks, giúp người dùng chèn nhanh các chi tiết như bulong, đai ốc, vòng đệm... vào cụm lắp ráp mà không cần dựng mô hình từ đầu. Tuy nhiên, trong thực tế, nhiều doanh nghiệp sử dụng các chi tiết liên kết có kích thước riêng, không nằm trong danh mục mặc định của Toolbox. Khi đó, việc bổ sung kích thước tùy chỉnh vào Toolbox là giải pháp cần thiết để đáp ứng đúng yêu cầu thiết kế và sản xuất thực tế.

Cùng Cammech tìm hiểu chi tiết qua bài viết dưới đây.

1. Toolbox là gì?

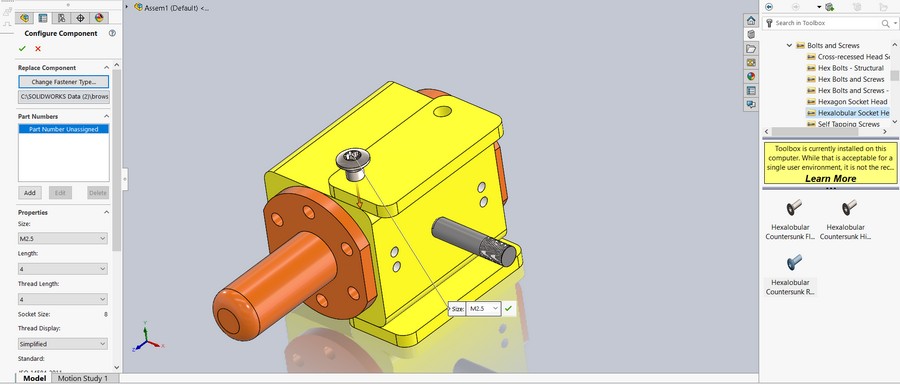

Toolbox là một tính năng (Add-in) của Solidworks, đóng vai trò như một thư viện chứa các chi tiết cơ khí tiêu chuẩn theo nhiều hệ quy chuẩn khác nhau (ISO, ANSI, DIN, JIS...) như bulong, đai ốc, vòng đệm, then, ổ bi, lỗ ren... Người dùng chỉ cần kéo thả chi tiết từ Toolbox vào bản vẽ hoặc cụm lắp ráp, sau đó chọn đúng thông số (kích thước, chiều dài, vật liệu...) là có thể sử dụng ngay mà không phải tự thiết kế lại từ đầu. Điều này giúp tiết kiệm đáng kể thời gian dựng mô hình và đảm bảo tính đồng bộ, chính xác của các chi tiết tiêu chuẩn trong toàn bộ dự án.

2. Khi nào cần chỉnh sửa, cá nhân hóa Toolbox?

Trong thực tế sản xuất và thiết kế, không phải lúc nào các chi tiết cần dùng cũng trùng khớp với dữ liệu có sẵn trong Toolbox mặc định. Việc chỉnh sửa, thêm kích thước tùy chỉnh vào Toolbox trở nên cần thiết trong các trường hợp sau:

• Công ty sử dụng các chi tiết liên kết (bulong, đai ốc, vít...) có kích thước không theo tiêu chuẩn thông thường.
• Kích thước, chiều dài hoặc chiều dài ren cần dùng chưa được cung cấp sẵn trong thư viện Toolbox mặc định của Solidworks.
• Doanh nghiệp cần xây dựng một danh mục chi tiết riêng, đồng bộ theo quy cách sản phẩm đặc thù của mình, giúp việc lắp ráp và tra cứu về sau thuận tiện, chính xác hơn.

3. Các bước thực hiện tùy chỉnh Toolbox trên Solidworks

Bước 1: Vào bảng chọn cấu hình Toolbox

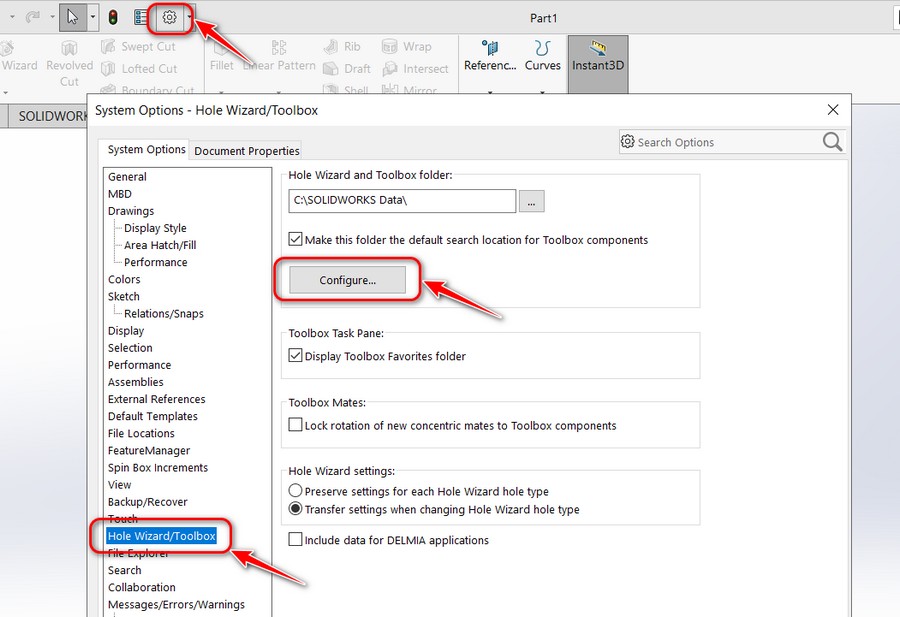

Vào Options, tiếp theo chọn Hole Wizard/Toolbox, sau đó chọn Configure... để mở bảng cấu hình Toolbox.

Bước 2: Tạo tiêu chuẩn mới dựa trên tiêu chuẩn có sẵn

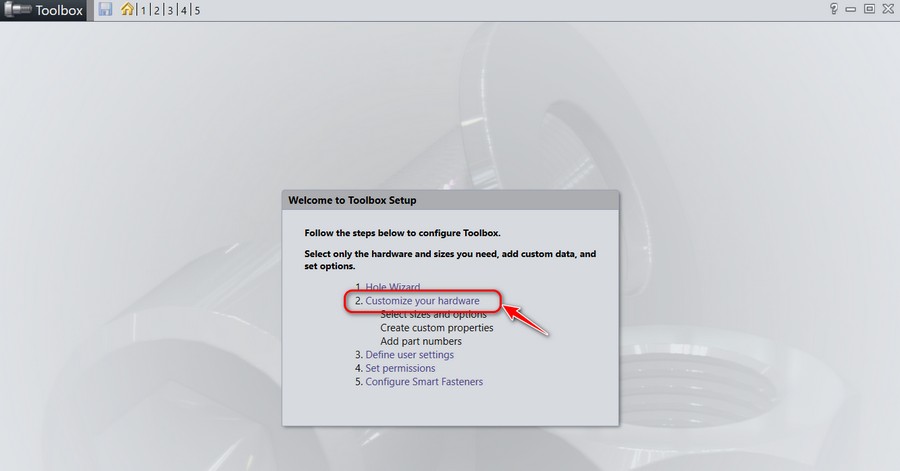

Trong bảng cấu hình, chọn Customize Your Hardware.

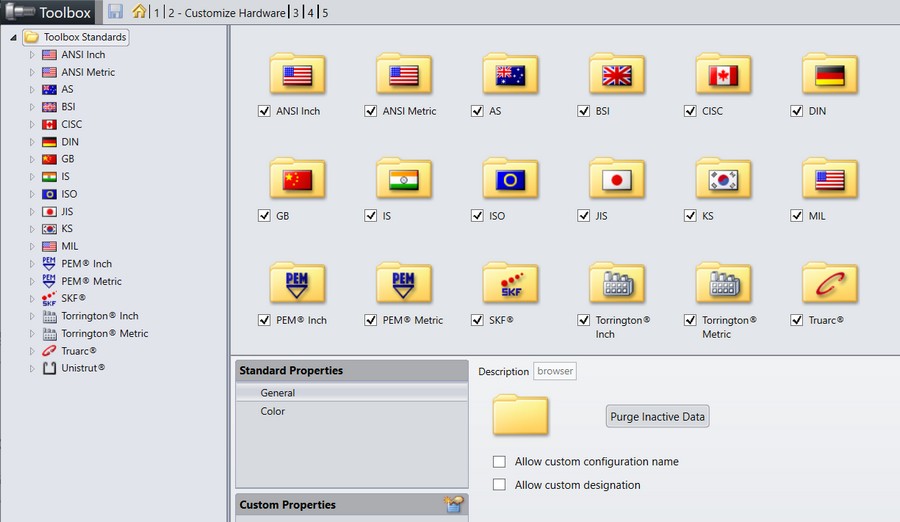

Một bảng chọn các tiêu chuẩn hiện ra.

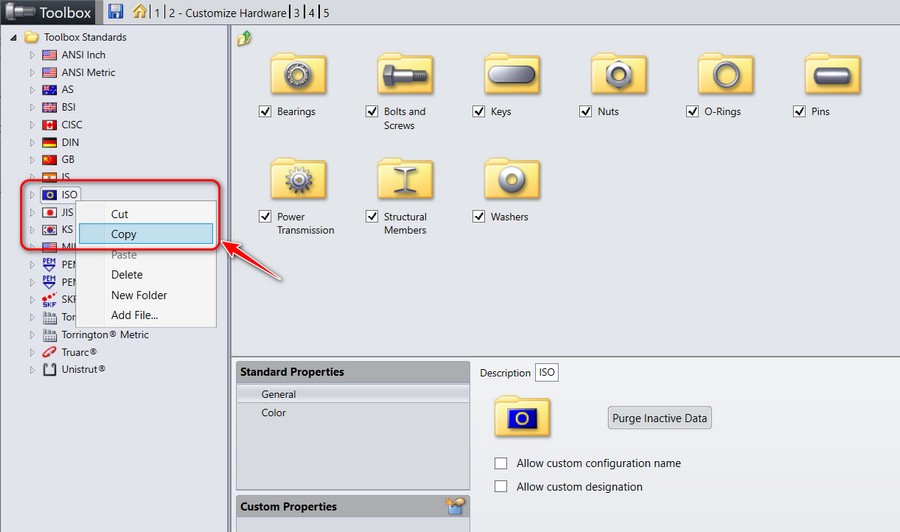

Tại đây có sẵn nhiều tiêu chuẩn khác nhau (ISO, ANSI, DIN...). Để tránh làm ảnh hưởng đến dữ liệu gốc, nên sao chép (Copy) tiêu chuẩn cần dùng ra để chỉnh sửa riêng. Trong ví dụ này, tiêu chuẩn ISO được chọn để Copy và tùy chỉnh.

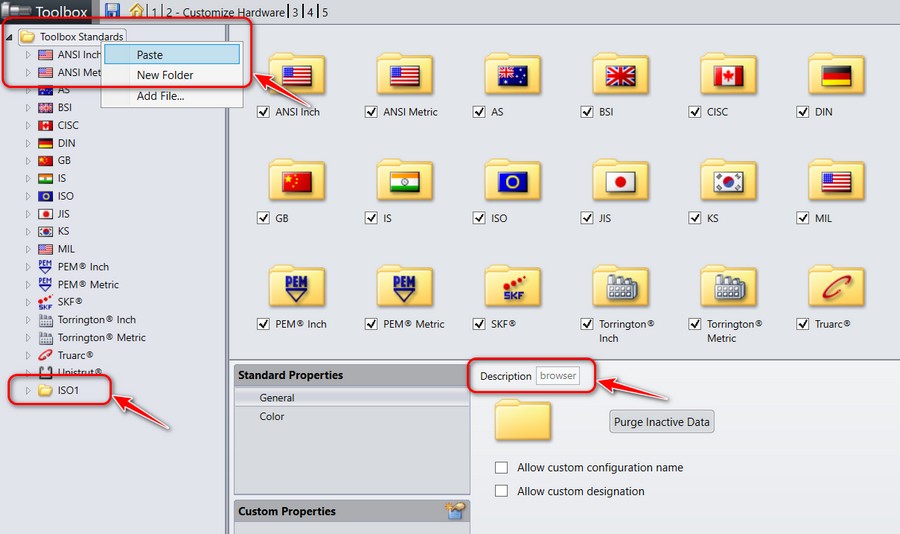

Sau đó, chọn Toolbox Standards và chọn Paste, một tiêu chuẩn ISO mới sẽ xuất hiện như hình minh họa. Tại mục Description, người dùng có thể đặt tên tùy ý để dễ phân biệt với tiêu chuẩn gốc.

Bước 3: Thêm kích thước tùy chỉnh

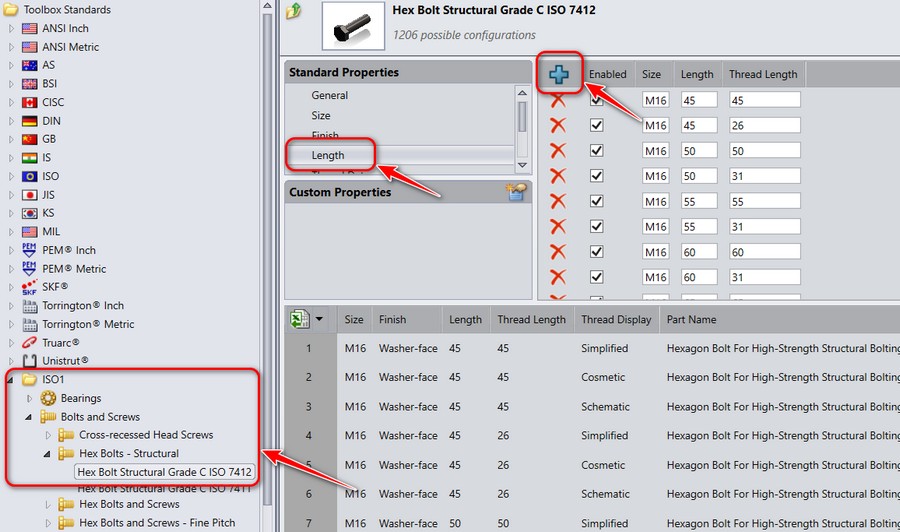

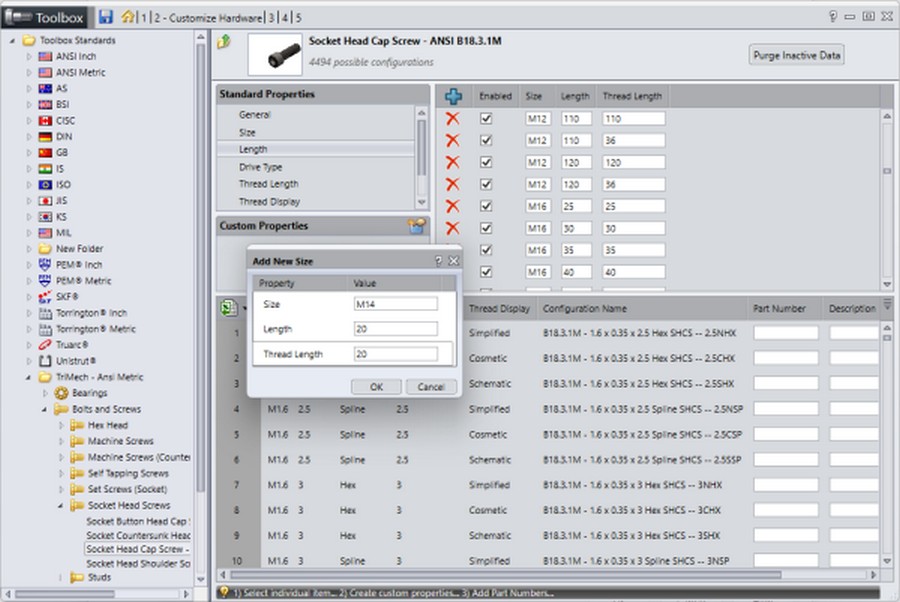

Chọn một kiểu chi tiết để làm ví dụ, ở đây là Hex Bolt Structural Grade C ISO 7412. Sau đó chọn ô Length và chọn biểu tượng dấu cộng màu xanh (Add New Size) để thêm kích thước mới.

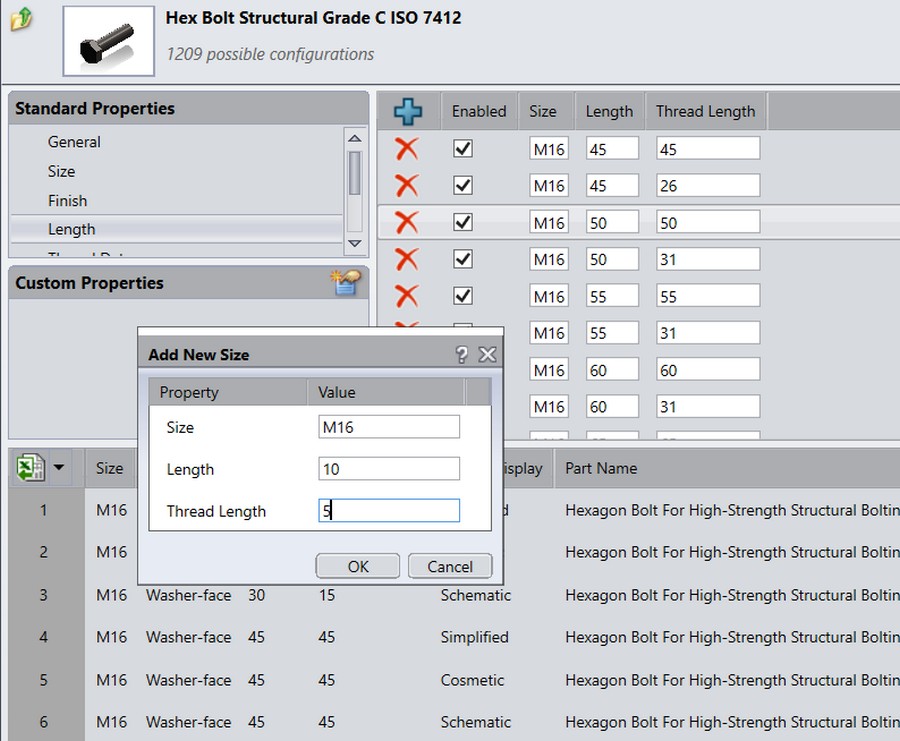

Tùy chọn này cho phép thêm chiều dài, chiều dài ren hoặc các thông số khác với kích thước khác nhau, nhưng vẫn dựa trên nền dữ liệu có sẵn.

Ví dụ: nếu trong dữ liệu gốc đã có sẵn M16 thì có thể thêm một biến thể M16 với chiều dài 10 và chiều dài ren 5. Ngược lại, nếu trong dữ liệu gốc chưa có sẵn M10 thì khi thêm M10 với chiều dài 20 và chiều dài ren 14, thông số này sẽ không hiển thị trong danh sách.

Để hiển thị được một kích thước hoàn toàn mới như vậy, cần thực hiện thêm bước tạo kích cỡ mới (trình bày ở phần tiếp theo). Sau khi nhập xong thông số, tiến hành lưu lại.

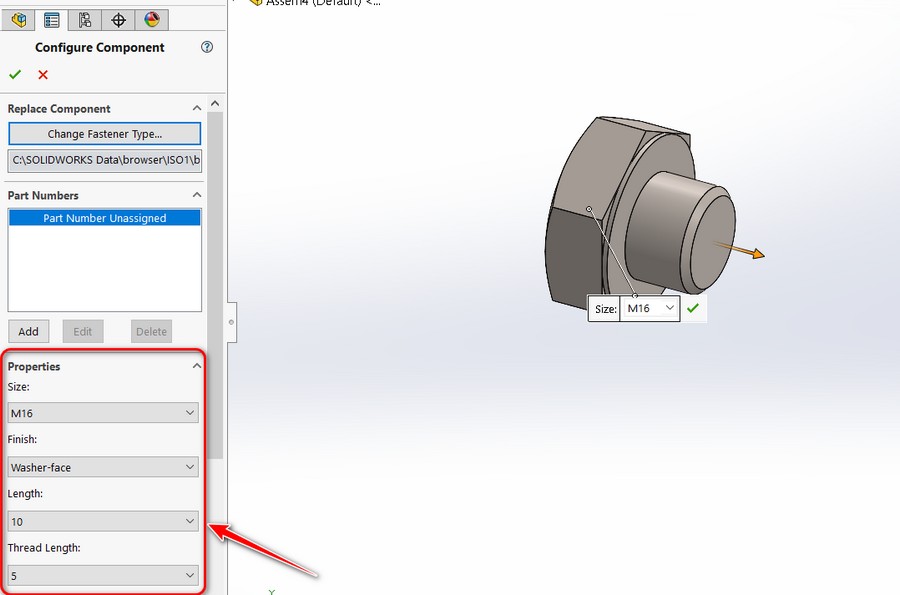

Mở môi trường Assembly, chọn đúng kiểu chi tiết vừa chỉnh sửa, thông số vừa tạo sẽ xuất hiện trong danh sách để sử dụng.

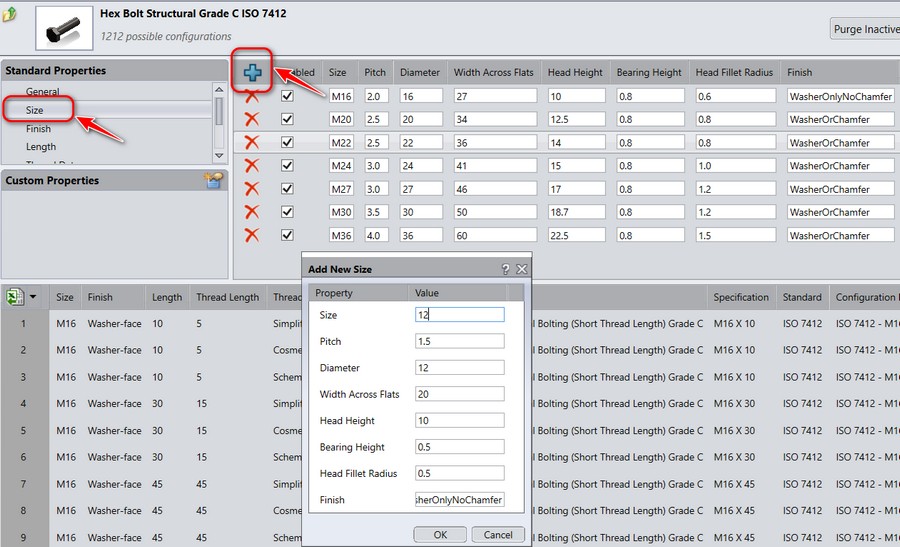

Để tạo một kích thước hoàn toàn mới, chưa có sẵn trong tiêu chuẩn, thực hiện như sau: chọn vào Size và chọn Add New Size, sau đó nhập đầy đủ các thông số mới theo yêu cầu thực tế, rồi lưu lại.

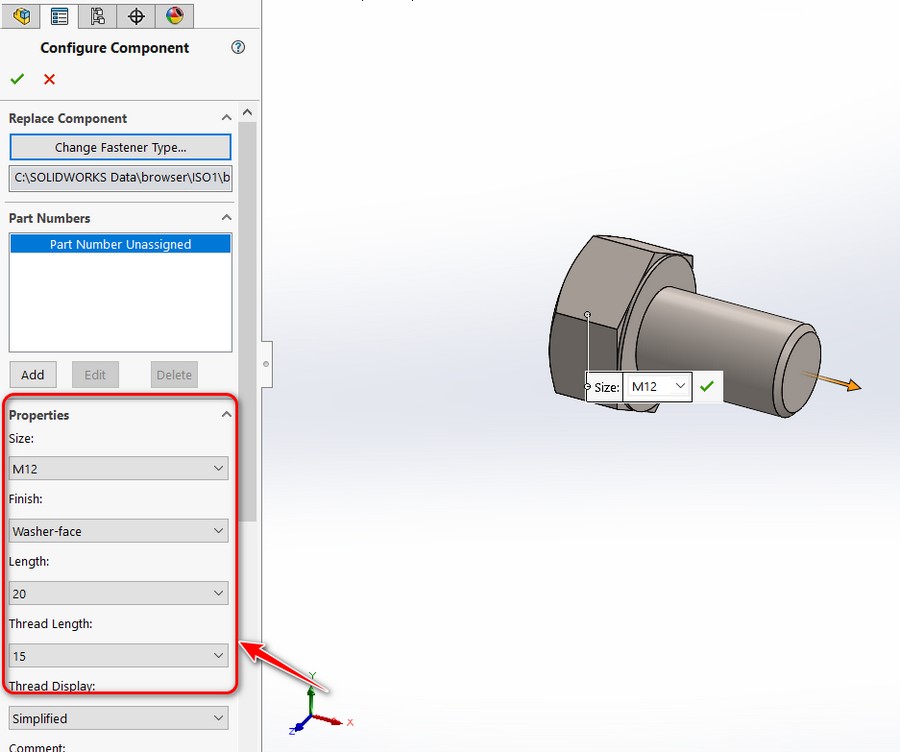

Tiếp tục nhập và tùy chỉnh các thông số khác như Length, Thread Data, Color... để bổ sung thêm nhiều kích cỡ theo nhu cầu sử dụng. Sau đó, mở môi trường lắp ráp (Assembly) để kiểm tra và xem lại các thông số vừa tạo.

Như vậy, qua các bước trên, người dùng đã có thể tạo thành công một chi tiết bulong với kích thước hoàn toàn mới, chưa từng có sẵn trong dữ liệu gốc của Solidworks Toolbox, giúp việc thiết kế và lắp ráp sát với thực tế sản xuất của doanh nghiệp hơn.

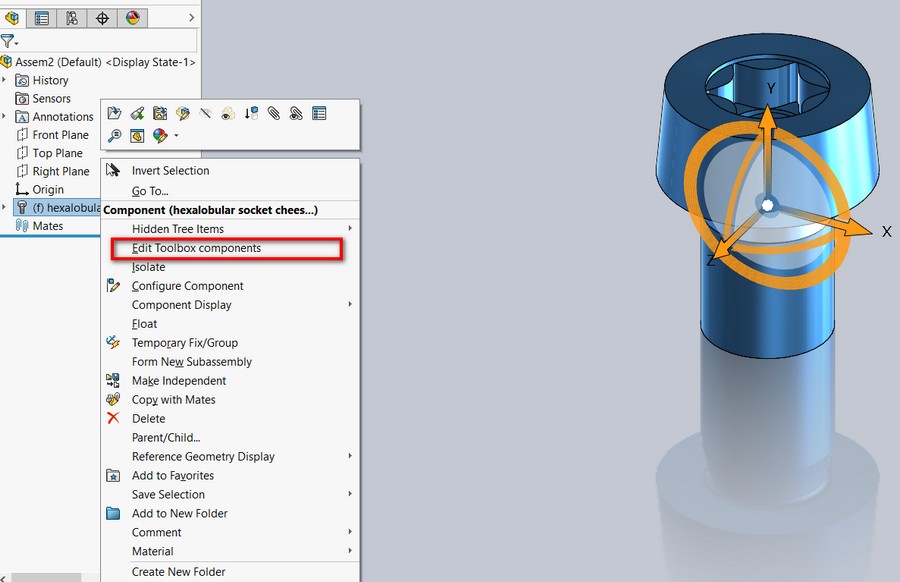

Nếu chỉ đơn giản là xóa đi thuộc tính Toolbox thì các bạn có thể tham khảo bài viết sau đây nhé:

https://cammech.edu.vn/edit-toolbox-solidworks-1208-27.html

Chúc các bạn thành công!
