Detail View và Section View khi chi tiết thay đổi

1. Vấn đề thường gặp

Trong bản vẽ SOLIDWORKS, hình chiếu trích (Detail View) và view mặt cắt (Section View) đều là view phụ thuộc: chúng được tạo ra từ một view chính (parent view). Vòng tròn detail hoặc đường cắt được vẽ lên view chính như một sketch.

Mặc định, sketch này chỉ được đặt "không cố định" tại nơi bạn click chuột, không gắn với hình học nào. Khi mô hình đổi kích thước, view chính co giãn nhưng vòng tròn hoặc đường cắt vẫn đứng nguyên. Hậu quả thường là:

• Hình chiếu trích phóng to sai vùng, có khi chỉ còn thấy khoảng trống.
• Đường cắt không còn đi qua chi tiết cần thể hiện, nên view mặt cắt thiếu hoặc sai nội dung, thậm chí báo lỗi.

Tình huống này hay gặp nhất với model có nhiều cấu hình (configuration) hoặc model được  thay đổi thiết kế (design table), khi cùng một bản vẽ phải phục vụ nhiều kích thước khác nhau.

Cùng Cammech thực ràng buộc để bản vẽ không bị ảnh hưởng nhé

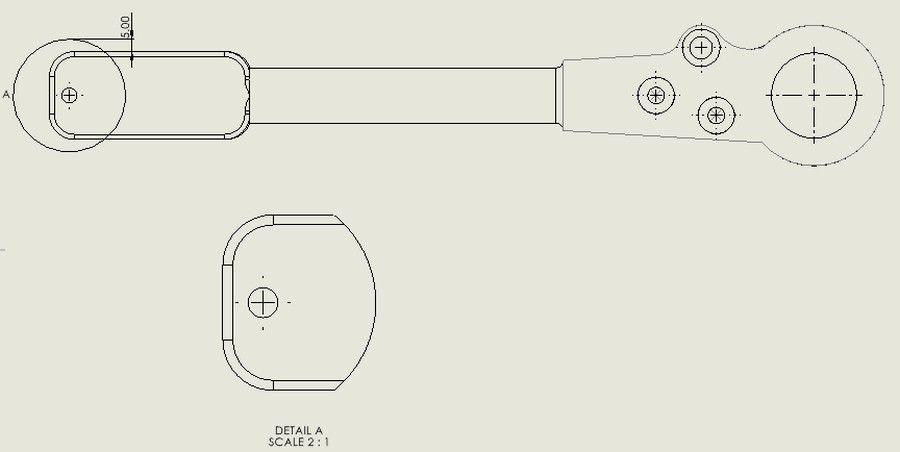

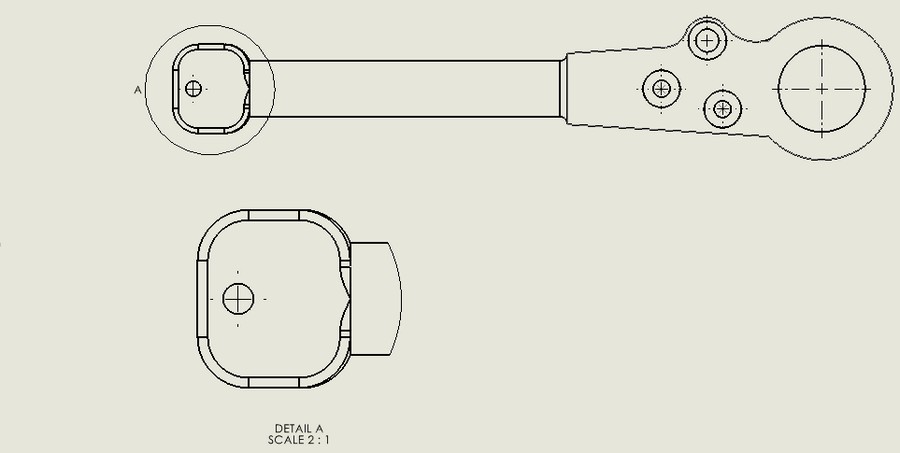

Trước khi thay đổi mô hình

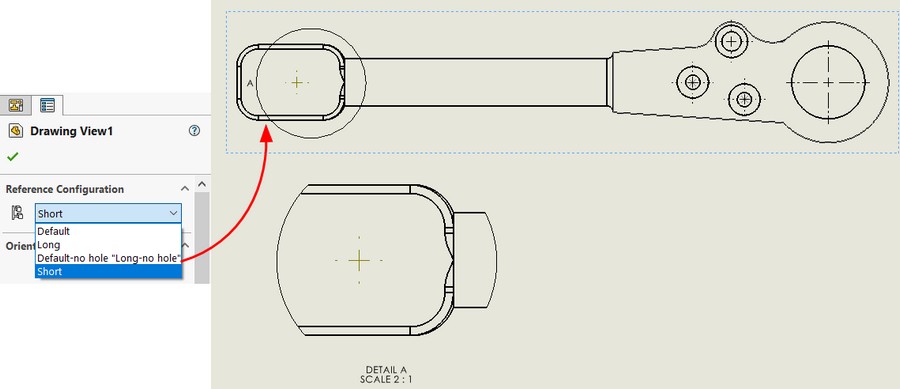

Sau khi thay đổi mô hình

2. Cách giải quyết

Vì vòng tròn chi tiết và đường cắt thực chất là sketch, ta có thể quản lý chúng như bất kỳ sketch nào: dùng ràng buộc (relations) và kích thước (dimensions) để "neo" chúng vào hình học của view chính. Khi hình học dịch chuyển, sketch dịch chuyển theo, và view phụ được cập nhật đúng chỗ.

Quy tắc đơn giản là sketch phải được xác định hoàn toàn (fully defined) dựa trên hình học thật của model, không dựa vào vị trí tùy ý trên trang giấy.

Cách làm với Detail View

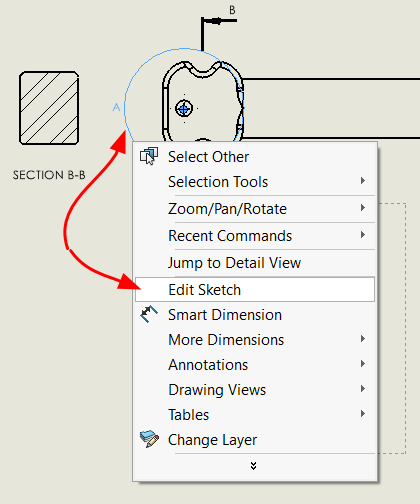

1. Chuột phải vào vòng tròn chi tiết trên view chính, chọn Edit Sketch.

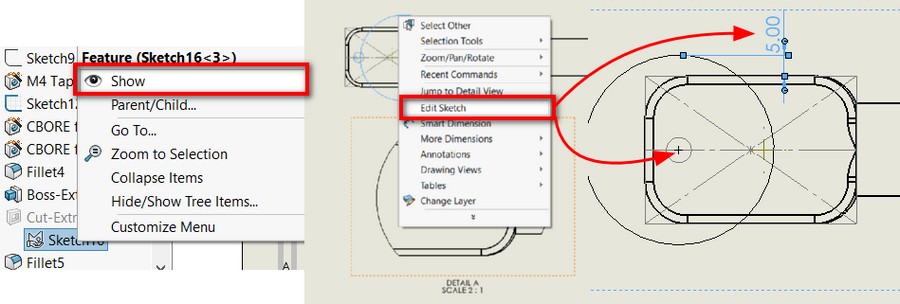

2. Gắn tâm vòng tròn vào một đặc điểm ổn định của model, chẳng hạn tâm lỗ, một đỉnh hoặc một cạnh. Dùng ràng buộc như Coincident hoặc Midpoint.

3. Xác định bán kính hoặc kích thước vòng tròn. Nếu vùng cần phóng to có thể lớn lên theo model, hãy ràng buộc vòng tròn với một khoảng cách tính từ hình học (ví dụ vòng tròn luôn cách mép chi tiết một khoảng cố định) thay vì gán một con số bán kính cứng.

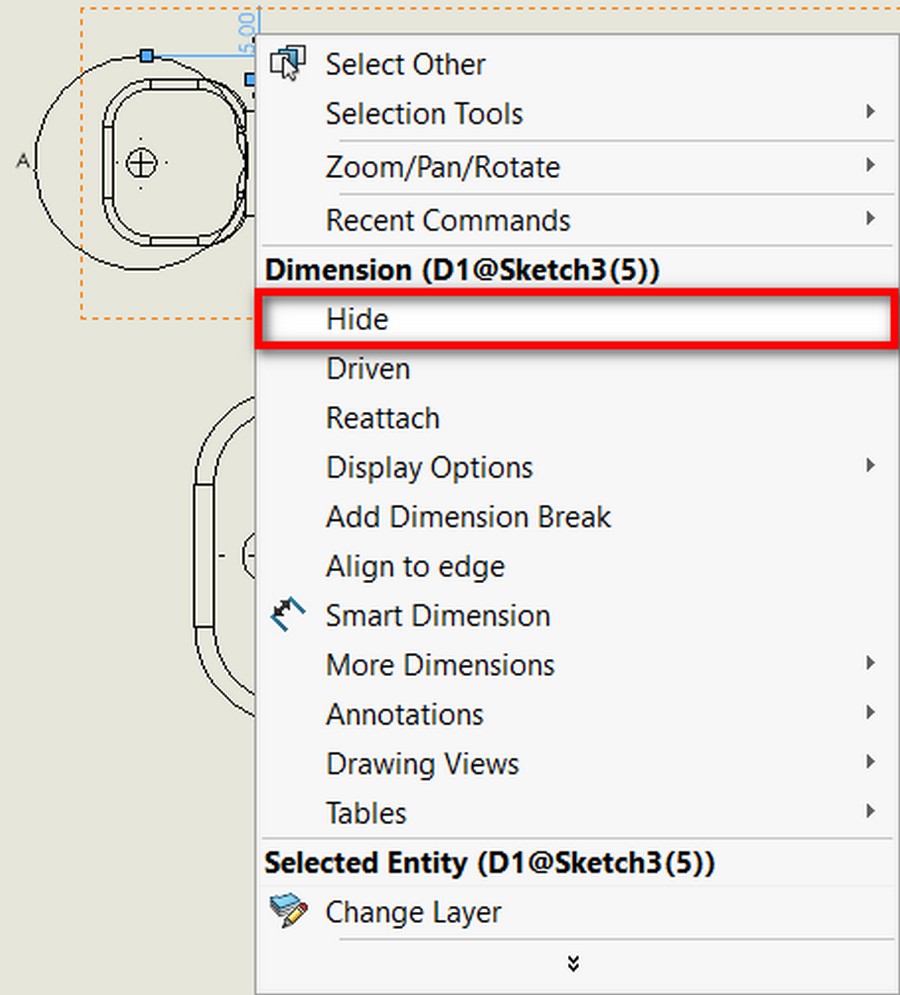

4. Thoát sketch và kiểm tra lại view, ẩn kích thước vừa đo.

Ví dụ: bạn cần phóng to khu vực quanh một lỗ bắt vít ở đầu một thanh dài. Nếu tâm vòng tròn được gắn trùng với tâm lỗ, dù thanh dài hay ngắn thì vòng tròn vẫn luôn bao quanh lỗ.

Cách làm với Section View

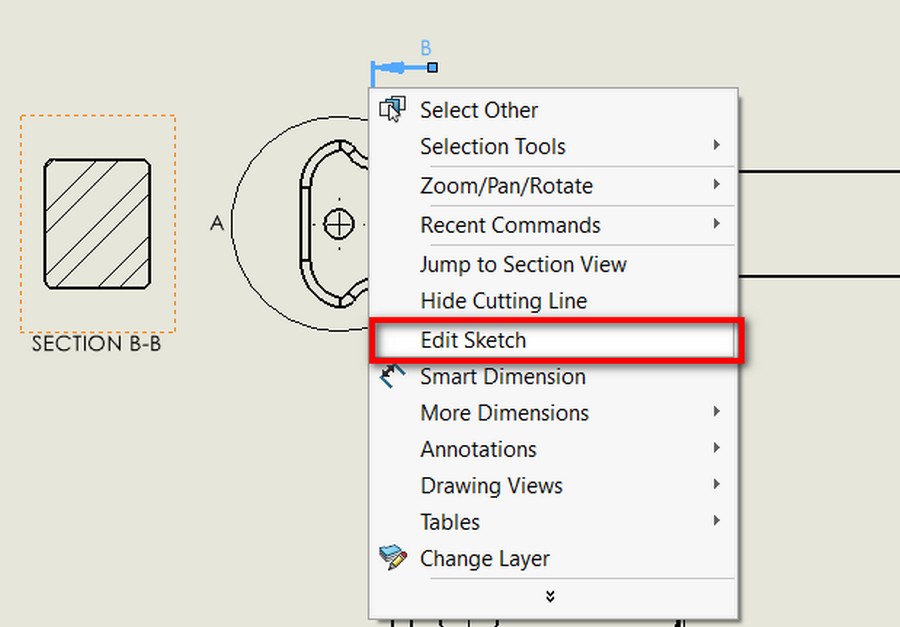

1. Chuột phải vào đường cắt trên view chính, chọn Edit Sketch.

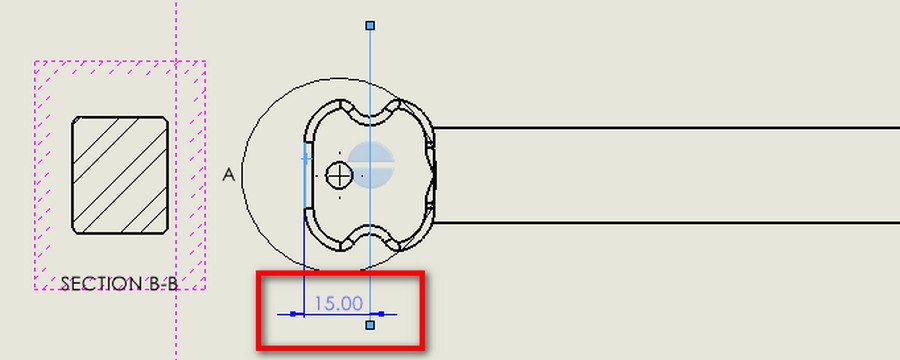

2. Định vị đường cắt bằng các kích thước hoặc ràng buộc tham chiếu đến hình học cố định, ví dụ cách một cạnh bao một khoảng nhất định, hoặc đi qua tâm của một lỗ hoặc một trục.

3. Kiểm soát cả chiều dài đường cắt. Đường cắt phải vượt ra ngoài biên của chi tiết ở hai đầu, nếu không mặt cắt sẽ không cắt xuyên hết vật thể. Có thể dùng kích thước hoặc ràng buộc với các cạnh biên để đảm bảo điều này.

4. Thoát sketch và kiểm tra kết quả, ẩn kích thước vừa đo.

Kỹ thuật này cũng áp dụng được cho đường cắt gấp khúc (aligned/jogged section) hoặc vùng chi tiết không phải hình tròn (như hình chữ nhật hoặc đa giác): chỉ cần định nghĩa đầy đủ từng đoạn và từng đỉnh.

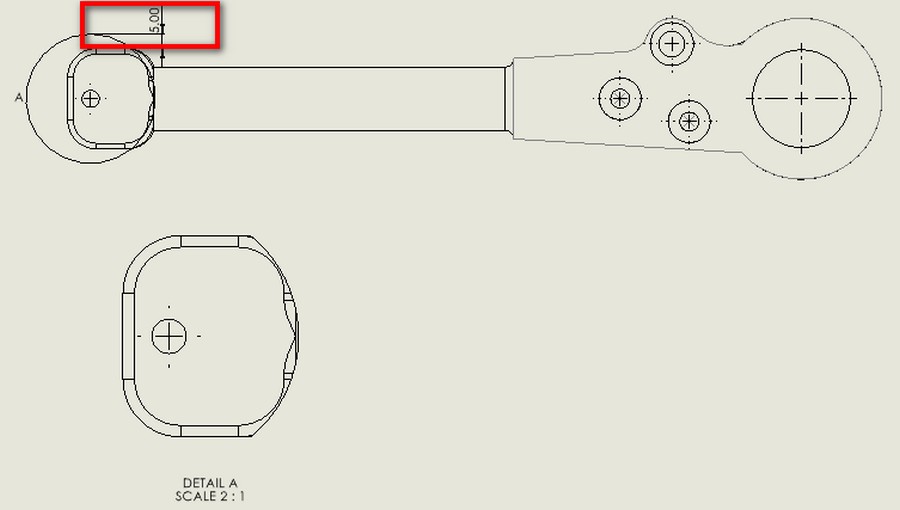

Kết quả được như hình dưới

3. Kiểm tra sau khi thiết lập

Đừng chờ đến khi nộp bản vẽ mới phát hiện lỗi. Hãy thử ngay các trường hợp biên:

• Chuyển qua lại giữa tất cả các cấu hình, đặc biệt là cấu hình nhỏ nhất và lớn nhất.
• Thay đổi các kích thước chủ đạo của model rồi rebuild.
• Quan sát xem view có còn đầy đủ nội dung và không có cảnh báo nào hiện ra

Tham khảo thêm các bài viết kỹ thuật về Solidworks: https://cammech.edu.vn/tu-hoc-solidworks-23-2.html

Chúc các bạn thành công!
