Hướng dẫn định vị các chi tiết trong môi trường lắp ráp trên SOLIDWORKS

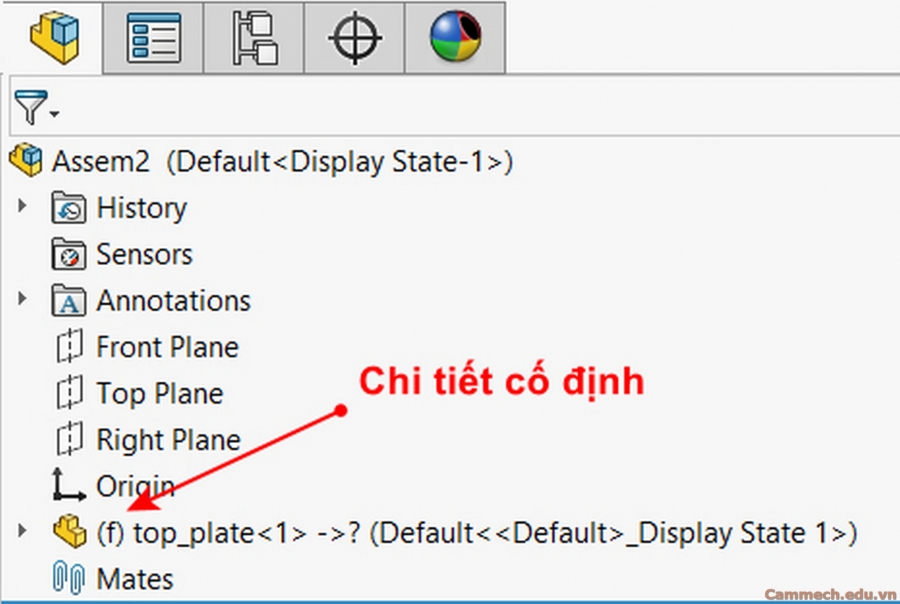

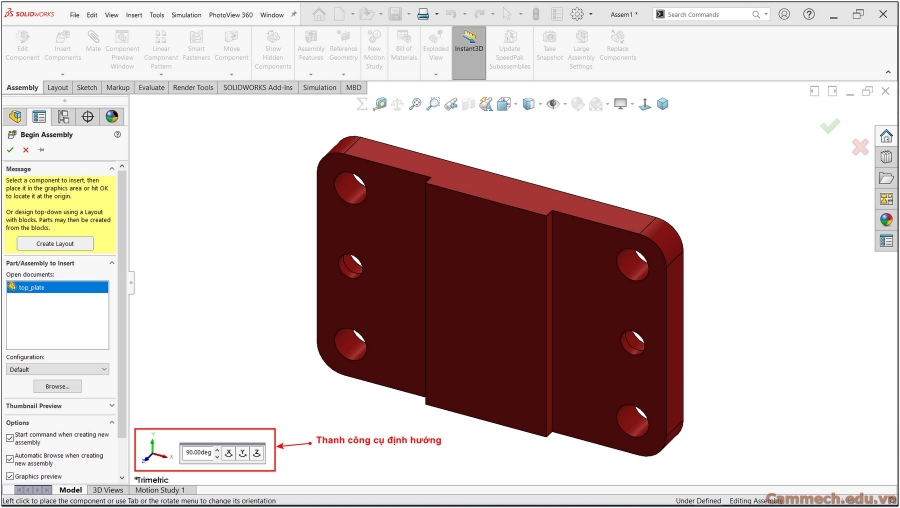

Ký hiệu (f) hiển thị cho biết rằng một chi tiết bị cố định và không thể di chuyển tự do trong Solidworks. Chi tiết đầu tiên thường được sử dụng làm chi tiết chuẩn để định vị các chi tiết còn lại trong cụm lắp ráp.

Nếu cần thay đổi vị trí của chi tiết, nhấp chuột phải vào chi tiết và chọn Float để chuyển sang trạng thái di chuyển tự do.

3. Định vị các chi tiết để ràng buộc lắp ghép

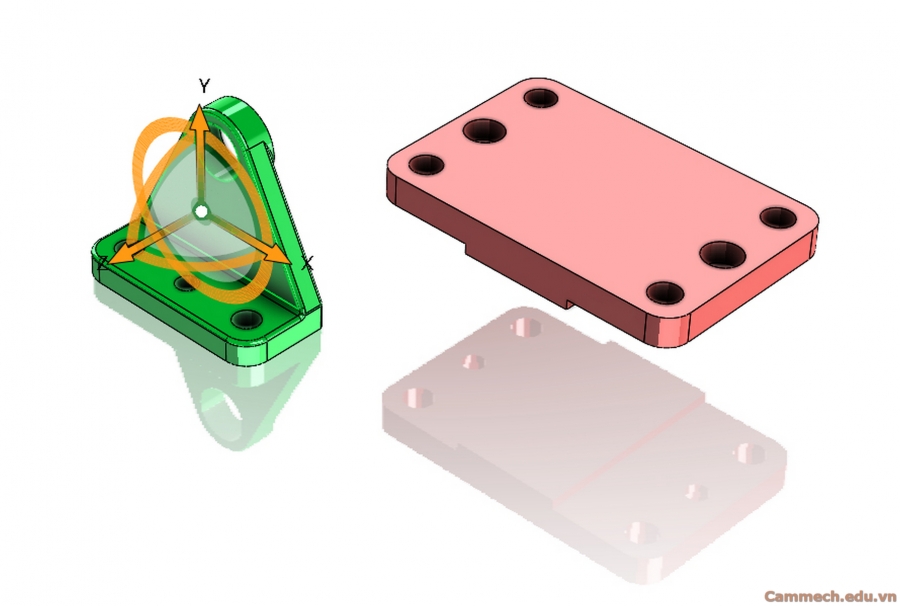

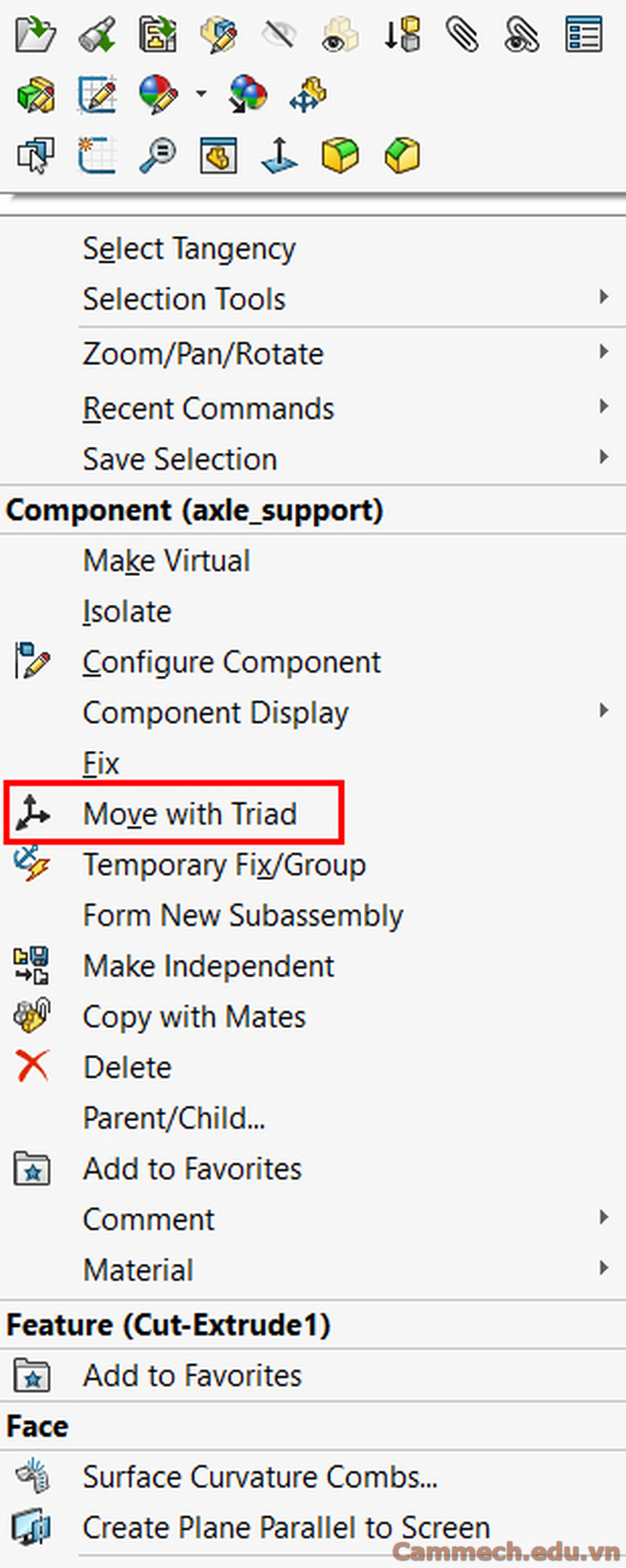

Để định vị sơ bộ các chi tiết trước khi tạo ràng buộc lắp ghép, bạn có thể di chuyển chi tiết bằng chuột hoặc sử dụng lệnh Move with Triad. Công cụ Triad cho phép bạn dịch chuyển theo từng trục tọa độ hoặc xoay quanh các trục một cách chính xác hơn.

4. Định vị các chi tiết bằng cách sử dụng các ràng buộc lắp ghép cơ bản

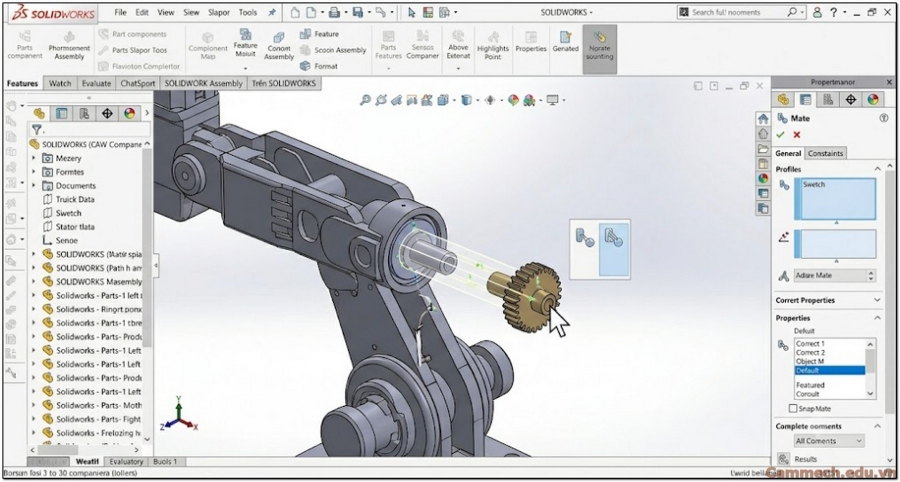

Sau khi định vị sơ bộ, sử dụng lệnh Mate trong tab Assembly để tạo các ràng buộc lắp ráp. Các loại ràng buộc lắp ráp được sử dụng phổ biến nhất gồm Coincident Mate (Tiếp xúc), Concentric Mate (Đồng tâm) và Distance Mate (Khoảng cách).

Ngoài ra, Solidworks còn cung cấp Width Mate để định vị chi tiết ở giữa hai mặt chuẩn, Parallel Mate để tạo quan hệ song song, Perpendicular Mate để tạo quan hệ vuông góc và Symmetric Mate để tạo quan hệ đối xứng qua mặt phẳng tham chiếu.

Các loại ràng buộc lắp ráp thông dụng:

Coincident Mates  : để tạo ràng buộc tiếp xúc các chi tiết lại với nhau

Concentric Mates : để tạo ràng buộc đồng trục giữa hai lỗ, tâm của hai chi tiết

 Distance Mates : để tạo ràng buộc khoảng cách giữa hai chi tiết

 Width Mates : để tạo ràng buộc định vị đối xứng giữa hai chi tiết

 Parallel Mates : để tạo ràng buộc song song giữa hai chi tiết

 Perpendicular Mates : để tạo ràng buộc vuông góc giữa hai chi tiết

Symmetric Mates : để tạo ràng buộc đối xứng hai chi tiết với nhau qua một mặt phẳng chuẩn

5. Thanh công cụ Quick mate và Smart mate

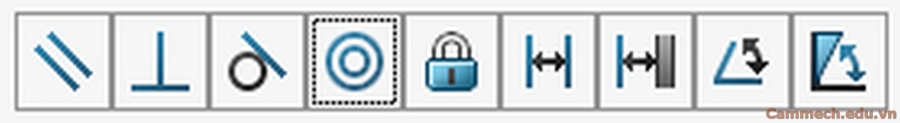

Để tăng tốc quá trình lắp ráp, người dùng có thể sử dụng Quick Mates. Khi chọn trước các đối tượng hình học bằng cách giữ phím Ctrl, thanh công cụ Quick Mates sẽ xuất hiện (sau khi hoàn tất chọn và bỏ giữ nút Ctrl) và cho phép bạn tạo ràng buộc lắp ghép trực tiếp mà không cần mở Mate PropertyManager.

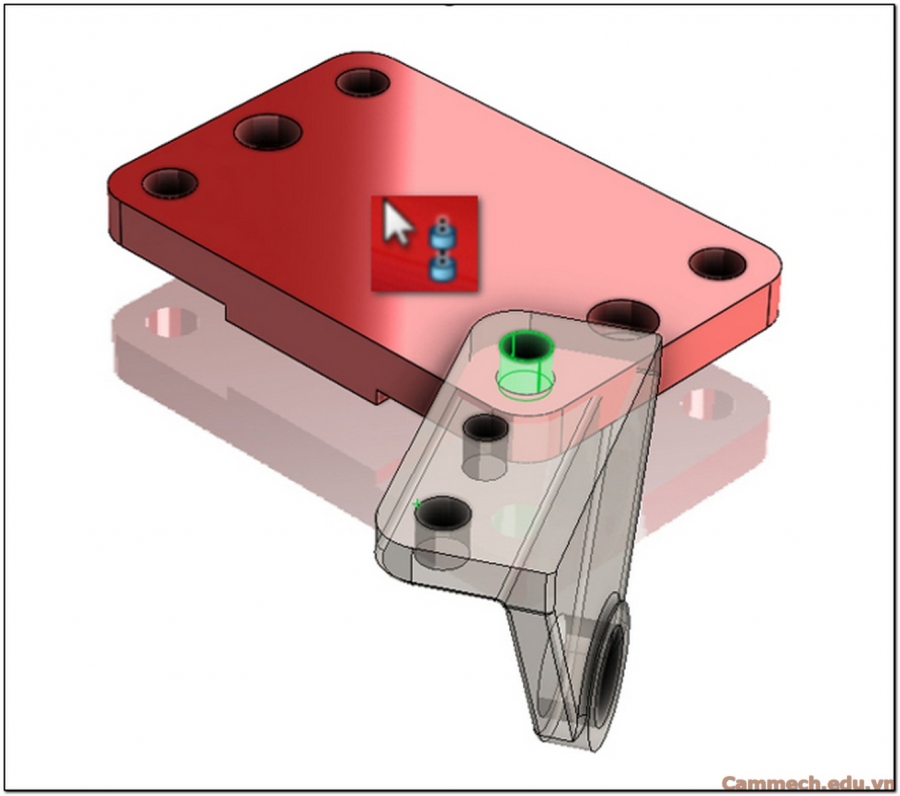

Một công cụ hữu ích khác là SmartMates. Khi bạn giữ phím Alt và kéo một đối tượng hình học từ chi tiết này sang chi tiết khác, Solidworks sẽ tự động đề xuất loại ràng buộc lắp ghép phù hợp. Người dùng chỉ cần xác nhận hoặc điều chỉnh lại loại ràng buộc lắp ghép nếu cần.

Khi bạn kéo thả chuột, thanh công cụ lắp ghép nhanh Quick Mates sẽ hiện ra để bạn có thể tùy chỉnh loại liên kết và định vị nếu cần.

Có thể thực hiện đối với các chi tiết tiêu chuẩn từ thư viện.

6. Tổng kết các bước quy trình khi lắp ráp

Khi tiến hành lắp ráp các chi tiết trong Solidworks bạn hãy tuân thủ phương pháp sau để đảm bảo kết quả lắp ráp được chính xác:

• Xác định trạng thái không gian: Quyết định rõ chi tiết nào sẽ làm gốc chuẩn (Cố định - Fixed) và chi tiết nào cần di chuyển (Tự do/Di động - Float).

• Định vị sơ bộ: Đưa các chi tiết đến vị trí gần đúng bằng cách kéo thả chuột hoặc sử dụng công cụ hệ trục tọa độ (Move with Triad).

• Thiết lập ràng buộc (Mates): Khóa các bậc tự do của chi tiết bằng cách sử dụng các lệnh ràng buộc phù hợp. Trong hầu hết các cụm lắp ráp cơ bản, phần lớn các thao tác "căn chỉnh chi tiết" sẽ được giải quyết trọn vẹn bằng ba lệnh sau:

• Ràng buộc trùng mặt/trùng khớp (Coincident Mate): Thường dùng để áp sát các mặt phẳng của hai chi tiết lại với nhau.

• Ràng buộc đồng tâm (Concentric Mate): Dùng để căn chỉnh các chi tiết có biên dạng tròn xoay (như trục hình trụ và lỗ).

• Ràng buộc khoảng cách (Distance Mate): Thiết lập khoảng cách hoặc khe hở chính xác giữa các chi tiết.

Việc thao tác định vị này sẽ trở nên nhanh chóng và tối ưu hơn rất nhiều khi bạn thành thạo các công cụ thao tác nhanh như Quick Mates và SmartMates.

Chúc các bạn thành công!
