Xóa thuộc tính Toolbox trong SolidWorks giúp loại bỏ sự phụ thuộc vào thư viện chuẩn, cho phép chỉnh sửa tự do, chia sẻ file dễ dàng và tránh các cảnh báo không mong muốn khi làm việc nhóm
Trong thiết kế và lắp ráp việc sử dụng thư viện Toolbox trong SOLIDWORKS giúp tiết kiệm thời gian nhờ khả năng cung cấp sẵn các chi tiết tiêu chuẩn như bu lông, đai ốc, vít và vòng đệm... Mỗi chi tiết trong thư viện Toolbox đều được gắn một thuộc tính đặc biệt gọi là Toolbox Flag giúp SOLIDWORKS nhận biết và quản lý các chi tiết này một cách hiệu quả.
Tuy nhiên trong một số trường hợp thực tế, chúng ta cần tạo hoặc chỉnh sửa các chi tiết trong Toolbox theo yêu cầu riêng. Khi đó thuộc tính Toolbox Flag có thể gây ra những vấn đề khiến các chi tiết tùy chỉnh bị liên kết trở lại thư viện Toolbox gốc.
Bài viết này sẽ hướng dẫn cách để xóa đi thuộc tính trong Toolbox để có thể dễ dàng chỉnh sửa và sử dụng.
Bước 1: Để tránh bị nhầm lẫn và ảnh hưởng đến dữ liệu của Toolbox chúng ta nên Coppy ra thêm một bản sao để có thể chỉnh sửa và sử dụng riêng.

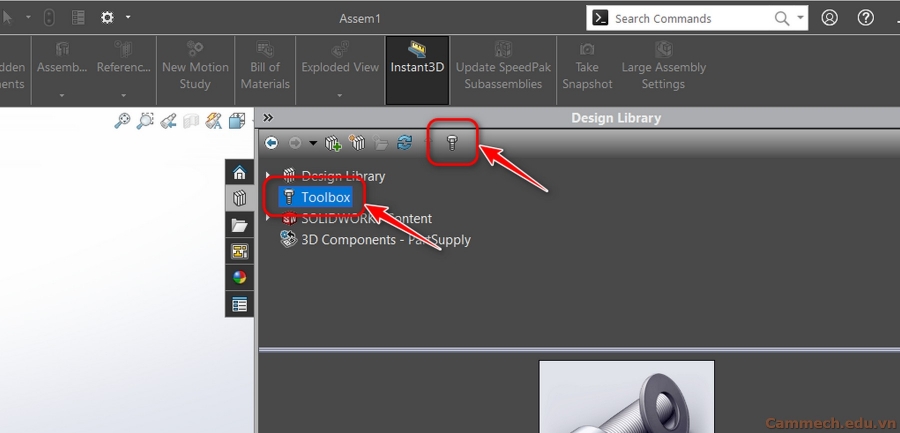

Chọn Toolbox và sau đó chọn Configure Toolbox.

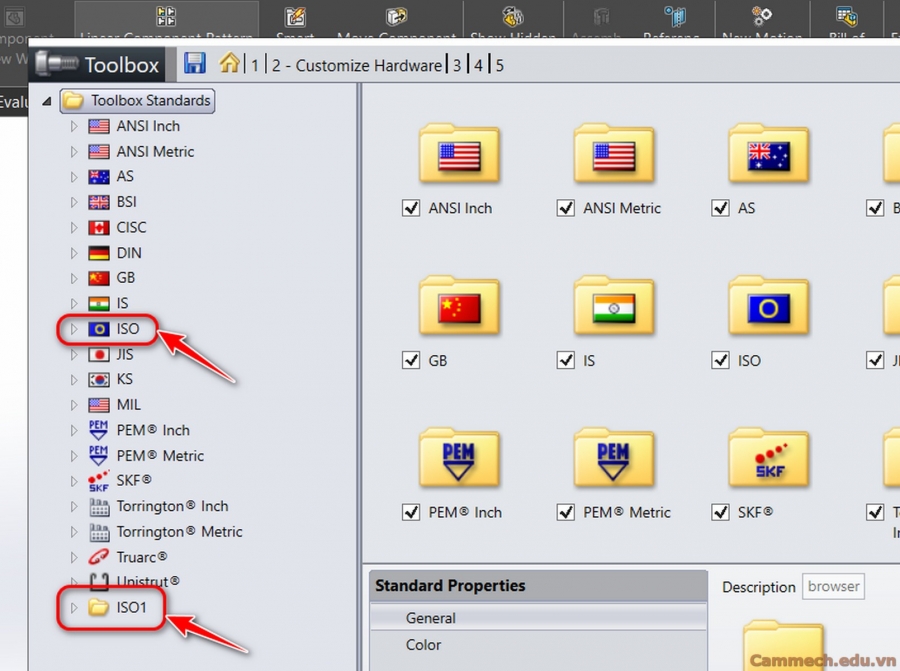

Có nhiều tiêu chuẩn ví dụ tiêu chuẩn ở đây mình dùng là Iso nên mình sẽ Coppy ra và lưu lại.
Bước 2: Tiến hành lắp ráp cụm chi tiết. Chọn tiêu chuẩn các bạn vừa Coppy ra ở bước trên.

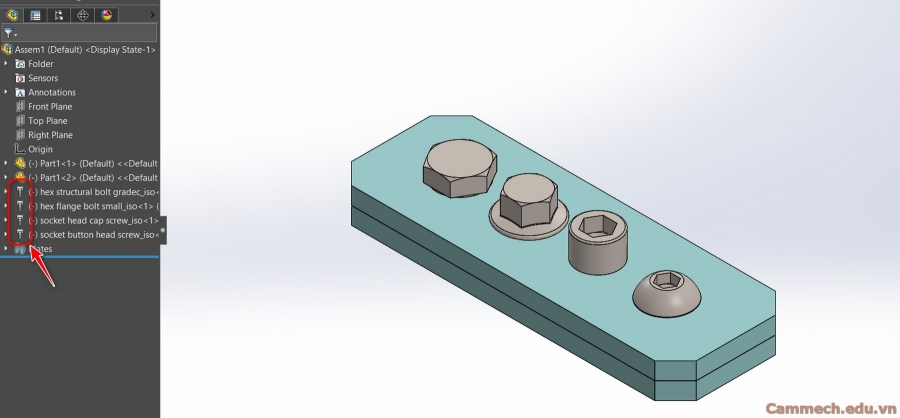

Ví dụ như hình bên dưới sau khi đã lắp ráp có thể thấy các chi tiết dùng trong Toolbox sẽ có biểu tượng là hình con bu lông.
Bước 3: Xóa thuộc tính Toolbox
Truy cập đúng theo thứ tự đường dẫn.

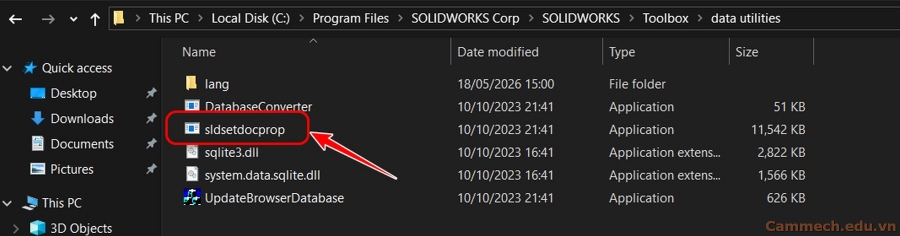

C:\ProgramFiles\SOLIDWORKSCorp\SOLIDWORKS\Toolbox\data utilities
Chọn sldsetdocprop.exe và chạy dưới quyền Administrator.

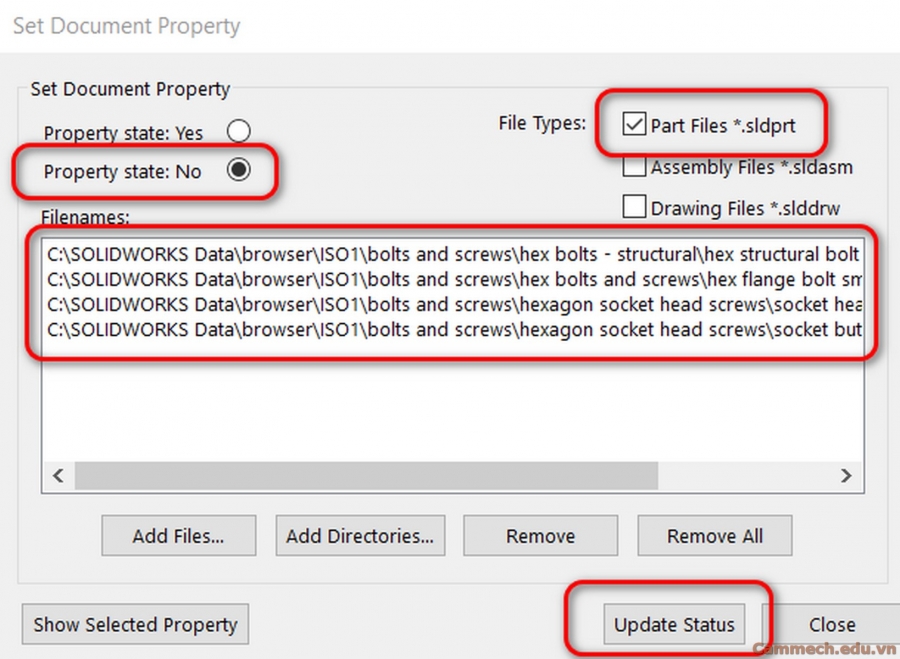

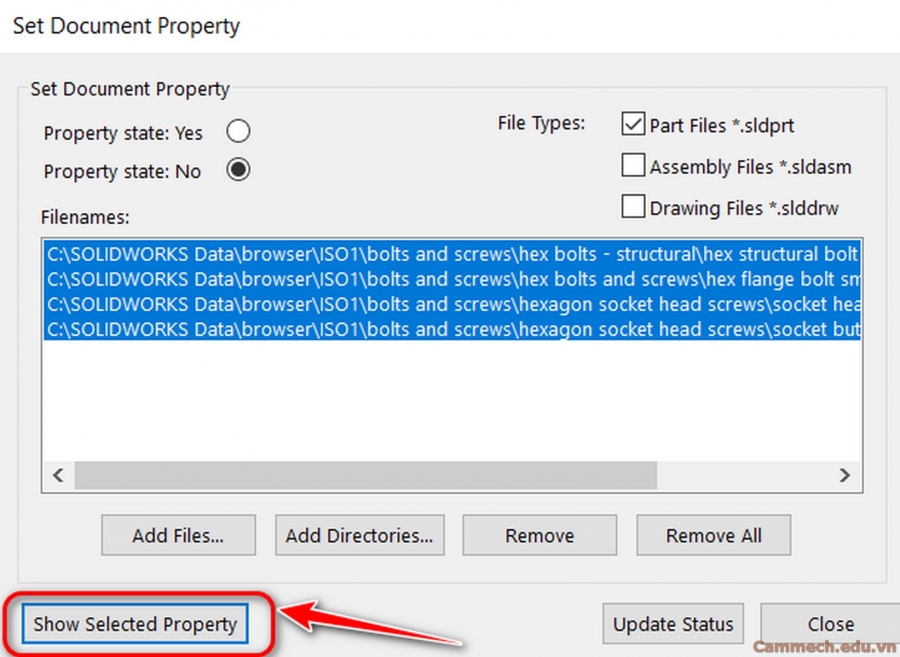

Ở mục Filename tiến hành chọn List Toolbox cần xóa sau đó chọn Part File và chọn Propety state : No
Sau đó nhấn Update Status.

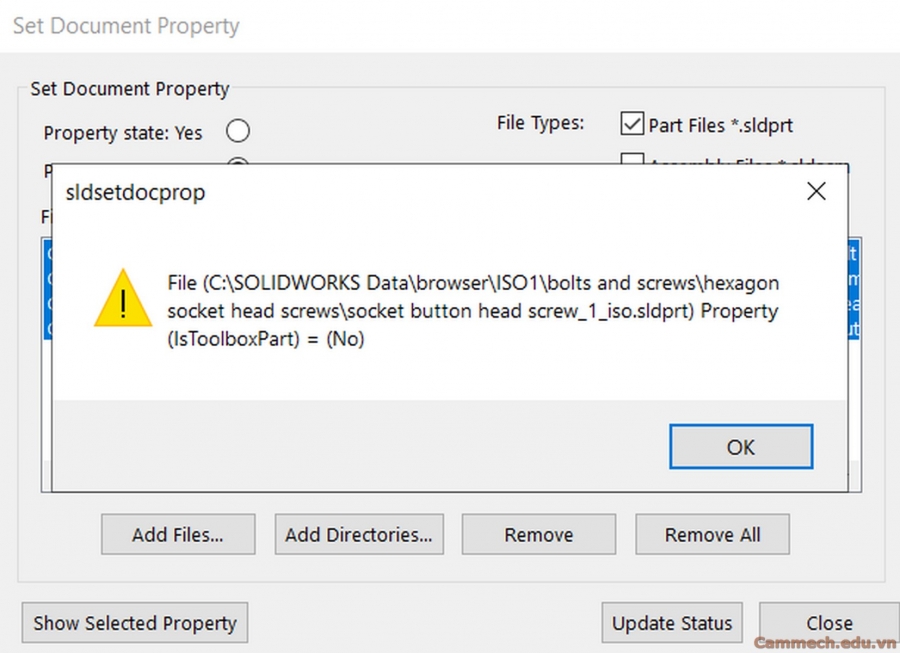

Chọn vào Show Selected Property hiện ra như bảng bên dưới là OK.

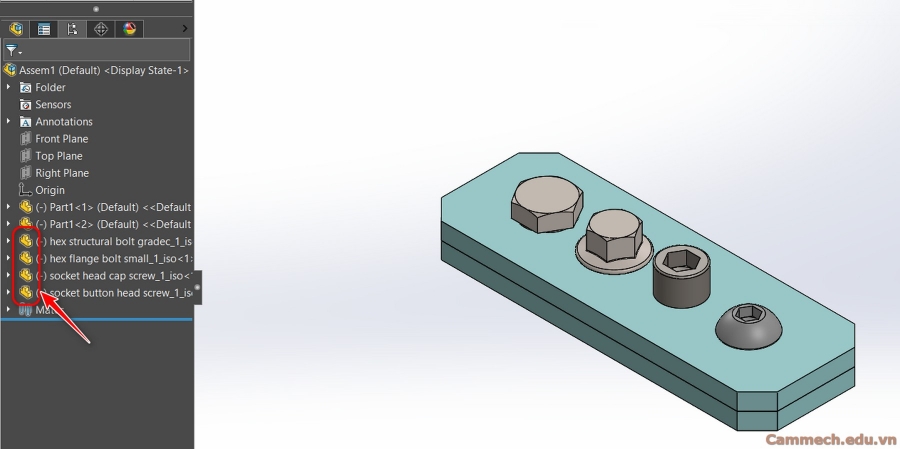

Bước 4: Mở lại File lắp sẽ thấy biểu tượng bu lông sẽ trở thành biểu tượng Part.

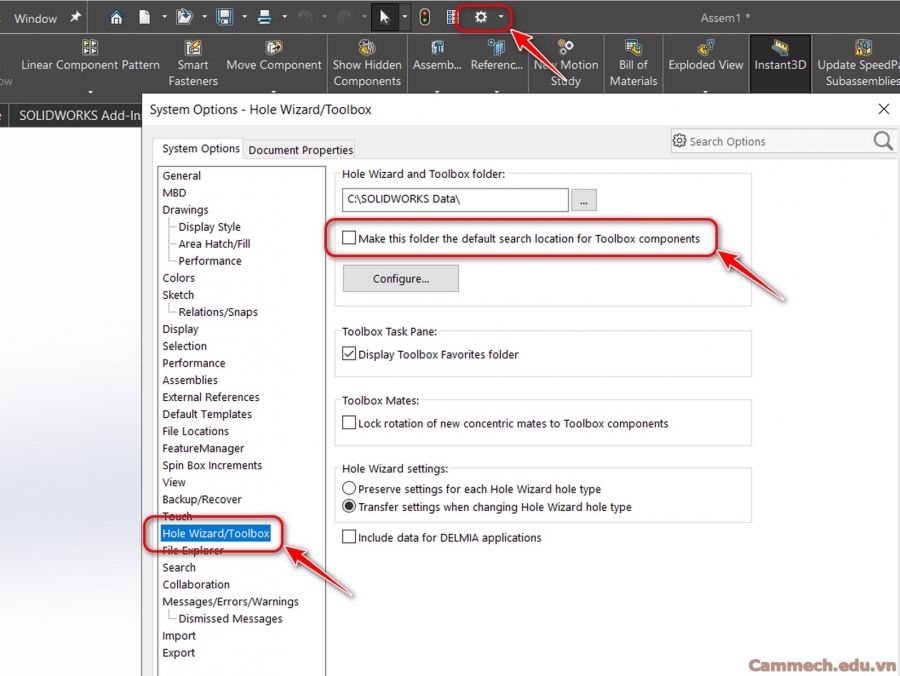

Nếu không thấy thì vào Option chọn Hole Wizard / Toolbox và bỏ tích tùy chọn liên kết.
Chúc các bạn thành công!
Tham khảo thêm các bài viết kỹ thuật Solidworks:Tự Học Solidworks - Chia Sẻ Thủ Thuật Sử Dụng Solidworks
