Xuất Bản Vẽ SOLIDWORKS Sang Định Dạng DXF/DWG

Thực tế, các tổ chức và doanh nghiệp thường sử dụng nhiều phần mềm CAD khác nhau tùy theo từng công việc cụ thể. Điều quan trọng là các phần mềm này có thể "Làm Việc" được với nhau — tức là hỗ trợ chuyển đổi file qua lại mà không cần làm lại từ đầu.

1. Tại Sao Cần Xuất Bản Vẽ SOLIDWORKS Sang DXF/DWG?

DXF và DWG là hai định dạng file được sử dụng rộng rãi nhất trong ngành kỹ thuật cơ khí. Việc có thể xuất sang các định dạng trung gian này giúp mở rộng khả năng cộng tác với các đối tác bên ngoài, kể cả khi họ không dùng SOLIDWORKS.

2. SOLIDWORKS Xuất Dữ Liệu 2D Như Thế Nào?

SOLIDWORKS cung cấp nhiều tùy chọn xuất file để tương thích với các định dạng CAD phổ biến trong ngành. Khi xuất, người dùng có thể tùy chỉnh cách dữ liệu CAD được chuyển đổi cho phù hợp với yêu cầu thực tế.

3. Xuất File DXF Từ SOLIDWORKS

Khi xuất DXF/DWG từ SOLIDWORKS, file có thể bao gồm hình học của model, đường gấp (bend lines), và các sketch. File xuất có thể theo chuẩn AutoCAD tiêu chuẩn hoặc một chuẩn tùy chỉnh khác. Tỉ lệ bản vẽ cũng có thể điều chỉnh để phù hợp với phần mềm tiếp nhận ở bước sau.

4. Các Bước Lưu Bản Vẽ SOLIDWORKS Sang DXF/DWG

1. Mở bản vẽ trong SOLIDWORKS

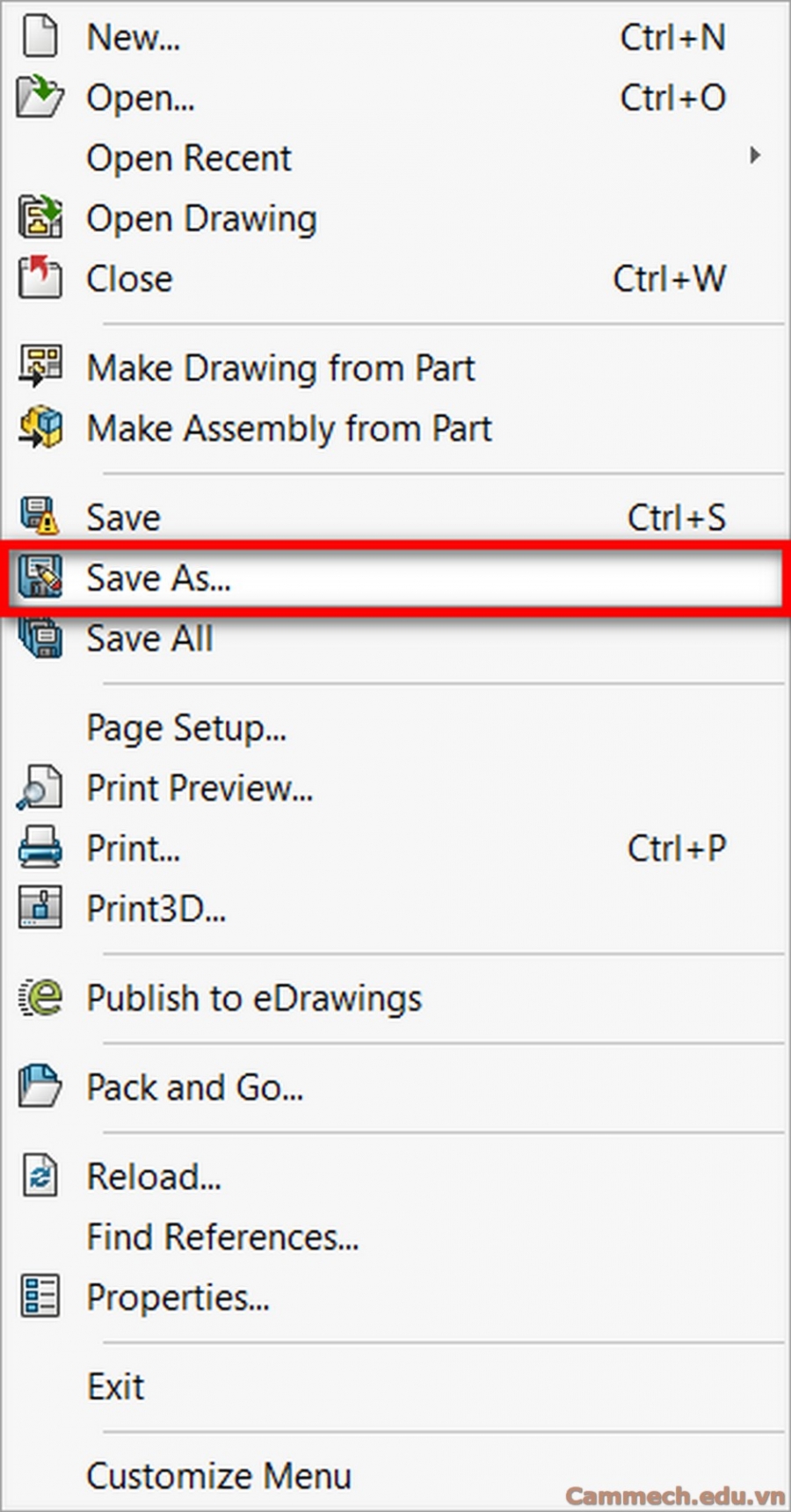

2. Vào File > Save As

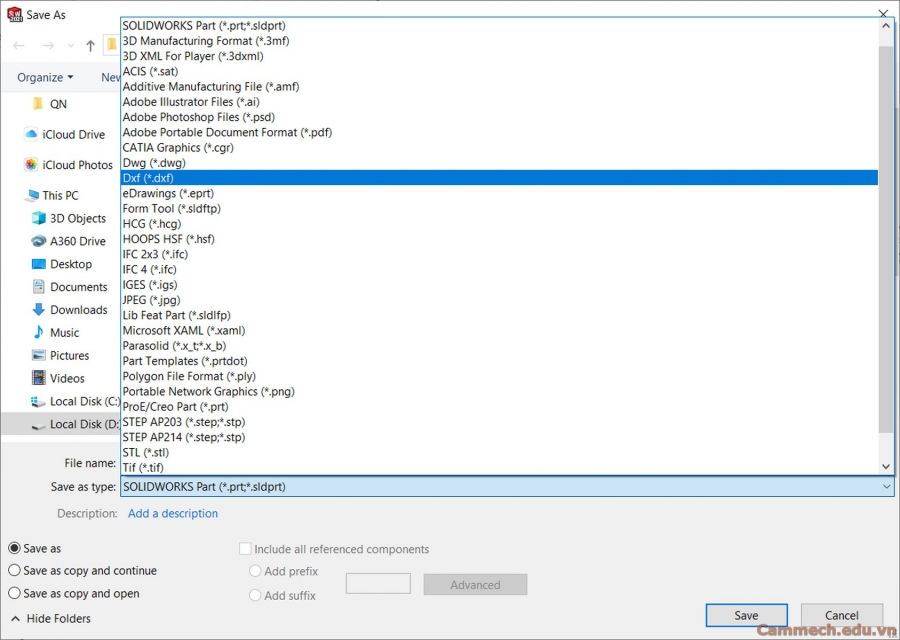

3. Trong danh sách định dạng file, chọn DXF hoặc DWG

4. Nếu cần, chọn Advanced Options để truy cập thêm các tùy chọn xuất nâng cao

5. Nhấn Save

5. Các Tùy Chọn Xuất File 2D

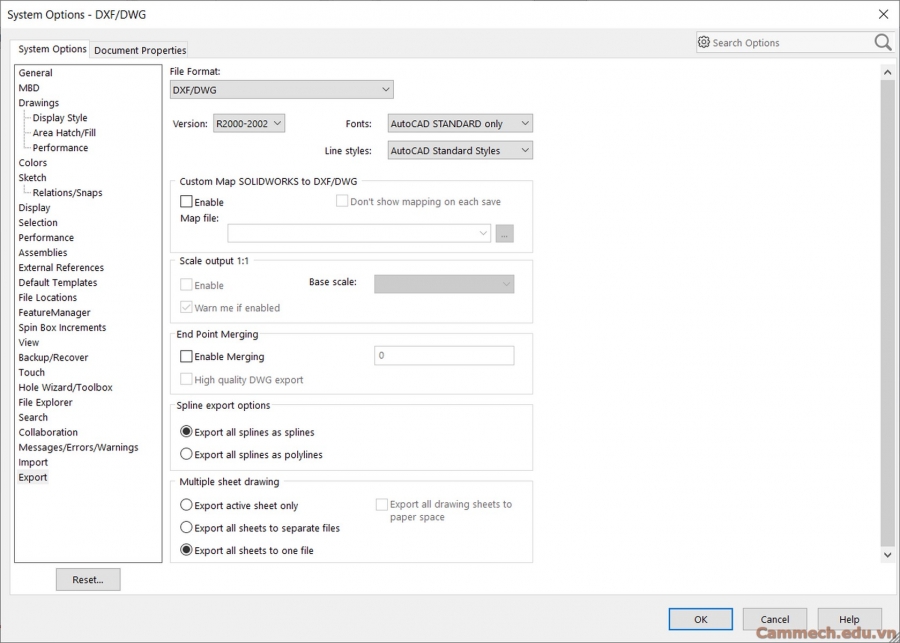

Khi xuất bản vẽ, người dùng có thể tinh chỉnh thêm thông qua mục Export trong SOLIDWORKS System Options:

• Versions — Phiên bản: Chọn phiên bản AutoCAD mà file DXF/DWG sẽ tương thích
• Fonts & Line styles — Font chữ & kiểu nét: Chuyển đổi giữa kiểu nét của SOLIDWORKS và AutoCAD
• Scale output — Tỉ lệ xuất: Chọn cơ sở tính tỉ lệ 1:1 cho hình học, dựa trên tỉ lệ của từng khung nhìn trên bản vẽ
• Endpoint merging — Gộp điểm cuối nét vẽ: Dọn dẹp và xóa khoảng hở giữa các điểm cuối của nét vẽ trong phạm vi dung sai cho phép
• High-quality DWG export — Xuất chất lượng cao: Tạo file DXF với độ chính xác cao hơn — lưu ý tùy chọn này có thể làm tăng thời gian xuất file
• Spline export options — Tùy chọn xuất đường spline: Hiển thị đường spline dưới dạng polyline trong các phần mềm CAD 2D như DraftSight hoặc AutoCAD
• Views as blocks — Xuất khung nhìn thành block: Xuất hình học trong các khung nhìn bản vẽ dưới dạng block — giúp người nhận file dễ dàng chỉnh sửa hơn vì các nét vẽ trong từng khung nhìn được nhóm lại với nhau

6. SOLIDWORKS Không Chỉ Dừng Lại Ở DXF

Ngoài xuất file 2D, SOLIDWORKS còn hỗ trợ cộng tác với các tổ chức bên ngoài không sử dụng SOLIDWORKS thông qua nhiều hình thức khác — từ làm việc với file CATIA qua nền tảng 3DEXPERIENCE, đến việc chuyển đổi trực tiếp dữ liệu CAD từ phần mềm bên thứ ba thành dữ liệu hình học có thể sử dụng được. SOLIDWORKS đồng hành cùng bạn trong toàn bộ quá trình phát triển sản phẩm.

Ghi chú thực tế: Trong môi trường sản xuất cơ khí tại Việt Nam, định dạng DXF thường được dùng để gửi file cho bộ phận lập trình CNC, cắt laser, hoặc đối tác gia công bên ngoài — đặc biệt khi đối tác không có bản quyền SOLIDWORKS.
