Cách Hiển Thị Kích Thước Khi Vẽ Sketch Trong SOLIDWORKS

Tự Học Solidworks
25/06/2026

SOLIDWORKS có hai tùy chọn ít người biết giúp hiển thị kích thước ngay khi vẽ Sketch, không cần gọi lệnh Smart Dimension riêng. Bài viết hướng dẫn cách bật và sử dụng hiệu quả cả hai phương pháp này.

Mục lục

Giới Thiệu
Cách Bật Hai Tùy Chọn Này

Giới Thiệu

Sketch là nền tảng của mọi chi tiết 3D trong SOLIDWORKS và gán kích thước đúng cách là bước quyết định độ chính xác của toàn bộ mô hình.

Thông thường nhiều người hay dùng lệnh Smart Dimension sau khi vẽ xong. Nhưng SOLIDWORKS còn có hai tùy chọn ít người biết giúp hiển thị kích thước ngay trong lúc vẽ vừa nhanh hơn, vừa ít bỏ sót kích thước hơn.

Cách Bật Hai Tùy Chọn Này

Cả hai đều nằm trong System Options, chưa được bật mặc định nên nhiều người không biết đến.

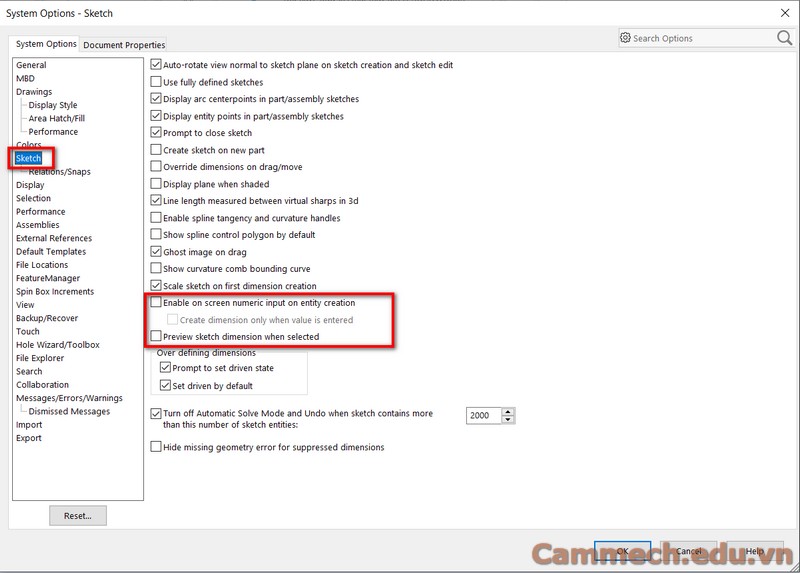

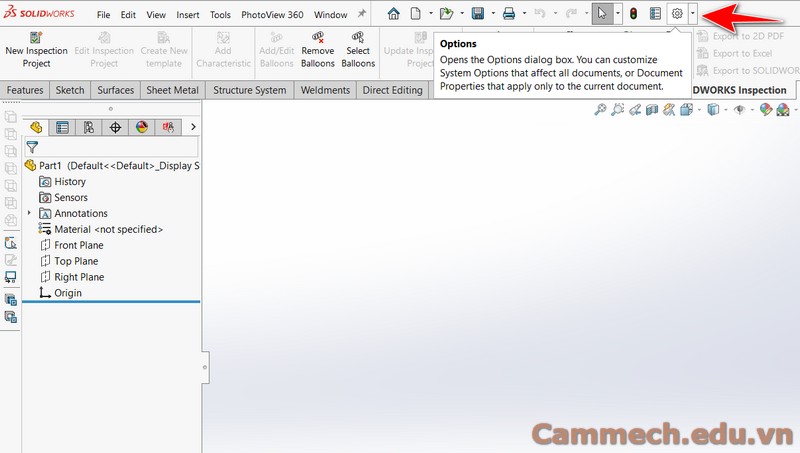

Vào theo đường dẫn: Options (Bánh răng) - System Options - Tab Sketch

Ba thiết lập cần chú ý:

Enable on screen numeric input on entity creation
- Create dimension only when value is entered (tùy chọn con)
Preview sketch dimension when selected

Cách Hiển Thị Kích Thước Khi Vẽ Sketch Trong SOLIDWORKS

Nếu không nhớ tên? Gõ thẳng vào ô Search trong System Options là ra ngay.

Cách 1 Numeric Input: Nhập Kích Thước Ngay Khi Vẽ

Sau khi bật, mỗi khi vẽ Line, Arc hay Slot, một ô kích thước sẽ tự động hiện ra ngay tại con trỏ, điều này tương tự như lúc bạn vẽ Autocad. Lúc đó bạn có 3 lựa chọn:

Nhấn Escape - bỏ qua, không gán kích thước
Nhấn Enter - chấp nhận giá trị đang hiển thị
Gõ số - gán kích thước theo giá trị mình muốn

Cách Hiển Thị Kích Thước Khi Vẽ Sketch Trong SOLIDWORKS

Tùy chọn con "Create dimension only when value is entered" sẽ chặn việc vô tình tạo kích thước khi nhấn Enter, nên bật nếu bạn hay bấm Enter theo quán tính.

Cách 2 Preview Sketch Dimensions: Xem Trước Rồi Gán

Tính năng này có từ SOLIDWORKS 2024, hoạt động gần giống Smart Dimension nhưng nhanh hơn vì không cần gọi lệnh riêng.

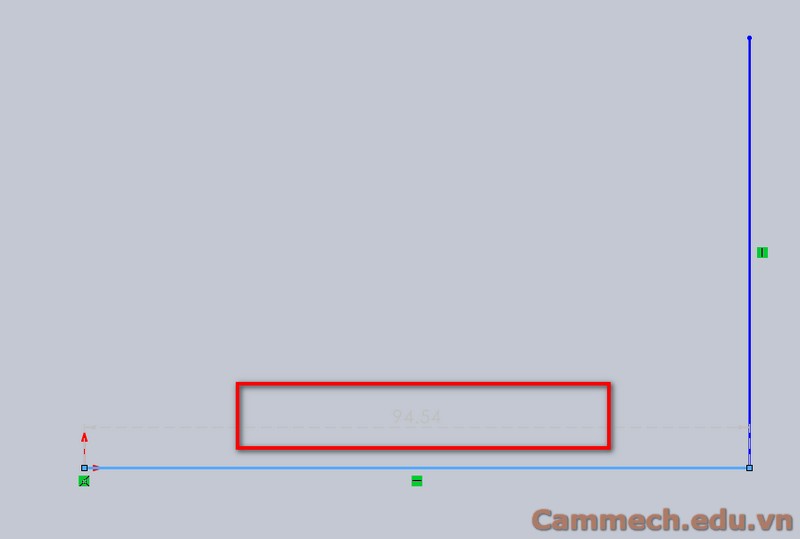

Cách dùng: vẽ xong - click chọn đối tượng - một bản xem trước kích thước màu xám hiện ra - click vào đó - nhập giá trị - xong.

Phù hợp với người thích vẽ tự do trước, gán kích thước sau thay vì phải nghĩ số ngay khi đang vẽ.

Thế Nên dùng Cái Nào?

	Numeric Input	Preview Dimensions
Gán kích thước	Trong lúc vẽ	Sau khi vẽ
Phiên bản phần mềm	Mọi phiên bản	Từ SW 2024
Hợp với ai	Người thiết kế có sẵn kích thước trong đầu	Người phác thảo rồi chỉnh sau
