Khi nào cần dùng Multiple Parts trên Solidworks

Tự Học Solidworks
24/07/2026

Tìm hiểu kỹ thuật multibody modeling trong SOLIDWORKS: cách tạo, gộp và tách các solid body trong một file part, ứng dụng cho weldment và cut list.

Mục lục

1. "Multiple Parts" trong SOLIDWORKS là gì?
2. Kiểm soát việc tạo và gộp body
3. Làm việc với các body
4. Xuất bản vẽ sản phẩm từ multibody part
5. Khi nào dùng Multibody, khi nào dùng Assembly?

1. "Multiple Parts" trong SOLIDWORKS là gì?

Khi nói đến "Multiple Parts" trong SOLIDWORKS, thực chất người ta đang nói đến multibody part, tức là một file part (.SLDPRT) duy nhất nhưng bên trong chứa từ hai solid body (khối đặc) trở lên. Mỗi solid body là một khối vật liệu riêng biệt, về mặt lý thuyết có thể tồn tại như một chi tiết độc lập.

Bạn có thể thấy các body này liệt kê trong thư mục Solid Bodies ở FeatureManager (cây tính năng). Các body có thể tách rời nhau, chạm vào nhau, hoặc chồng lấn lên nhau tùy vào cách bạn tạo feature, mỗi body là một khối hình học độc lập.

2. Kiểm soát việc tạo và gộp body

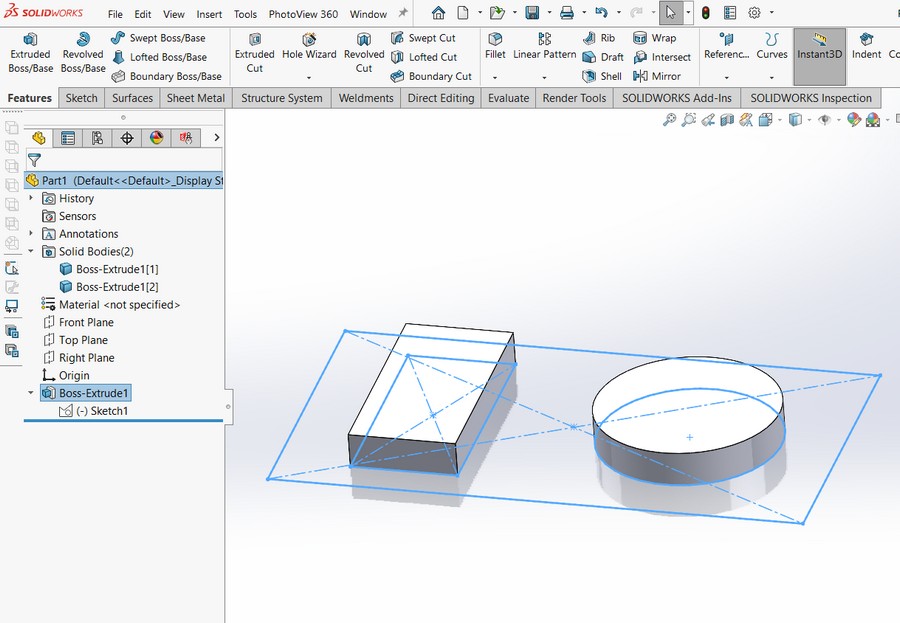

Một lệnh Extrude duy nhất có thể tạo ra hai solid body nếu sketch có từ hai vùng kín (closed region) trở lên.

Khi nào cần dùng Multiple Parts trên Solidworks

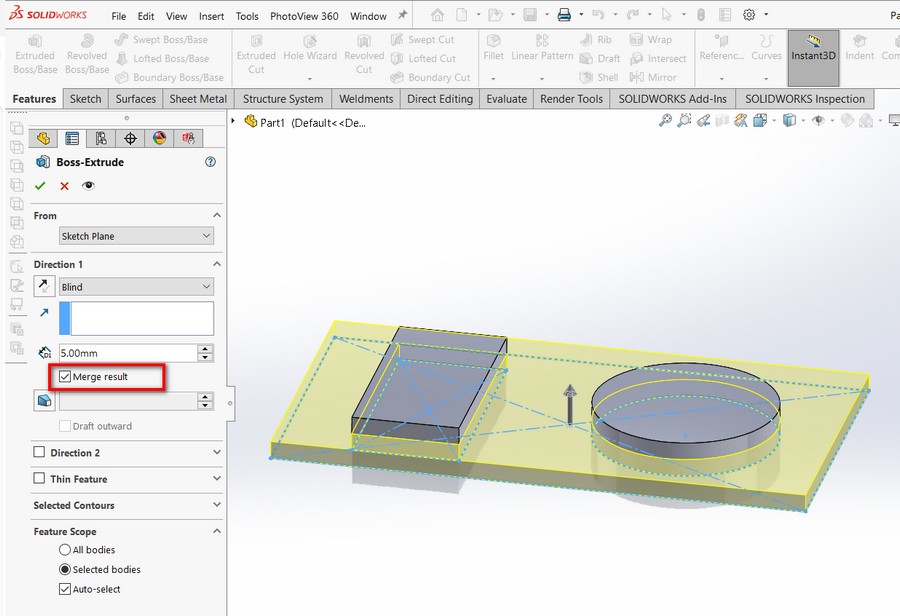

Khi bạn extrude thêm một hình chạm vào cả hai body đã có, mặc định SOLIDWORKS sẽ gộp (merge) chúng lại với nhau. Cần cẩn thận vì tùy chọn Merge result là setting theo từng feature, mỗi feature cộng thêm (additive) tiếp theo sẽ tự động gộp với các body mà nó chạm vào.

Mặc định, Merge result sẽ chọn tất cả các body giao nhau, trừ khi bạn tắt Auto-select trong mục Feature Scope. Bạn cũng có thể tự chọn body thủ công trong Feature Scope, nhưng đây cũng là thiết lập riêng cho từng feature.

3. Làm việc với các body

Sau khi đã có nhiều body, bạn có thể:

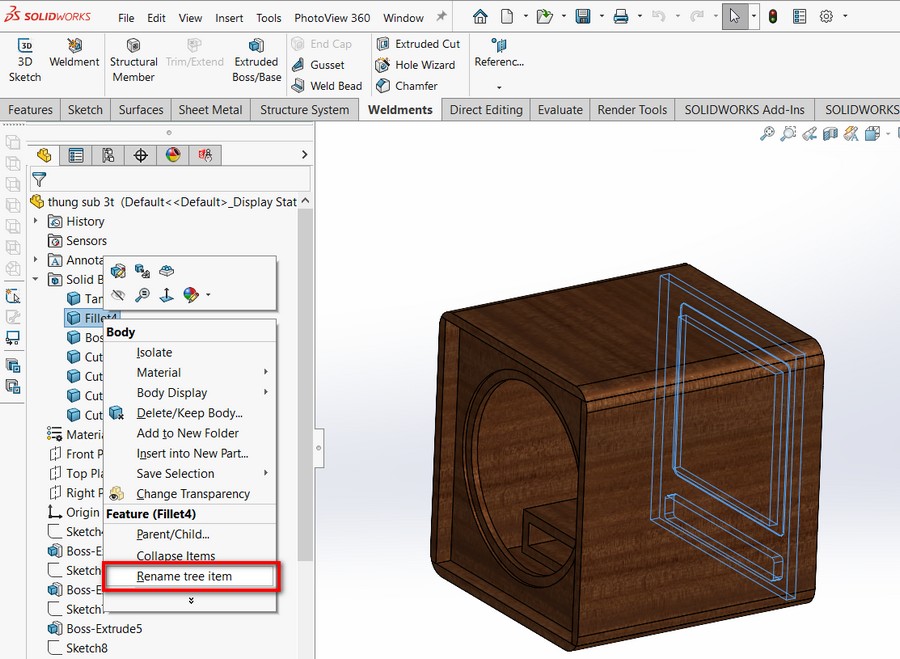

Đổi tên body ngay trong cây Feature Tree
Dùng body trong lệnh Pattern (nhân bản)
Tách body bằng lệnh Split

Lưu ý: khi dùng Mirror hoặc Pattern cho body, phải chọn đúng mục Bodies to Mirror/Pattern, nếu không hệ thống sẽ hiểu là bạn chọn feature hoặc mặt (face) chứ không phải cả body.

4. Xuất bản vẽ sản phẩm từ multibody part

Vì các body không phải là file riêng, chúng sẽ không xuất hiện trong tab File Explorer của SOLIDWORKS. Tuy nhiên bạn vẫn dùng chúng cho assembly, bản vẽ kỹ thuật (drawing) và mục đích khác.

Tách body thành file riêng

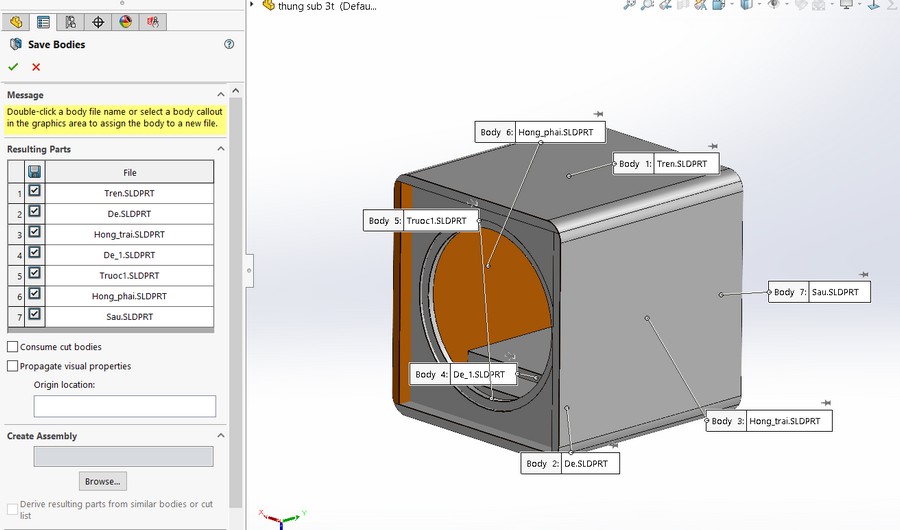

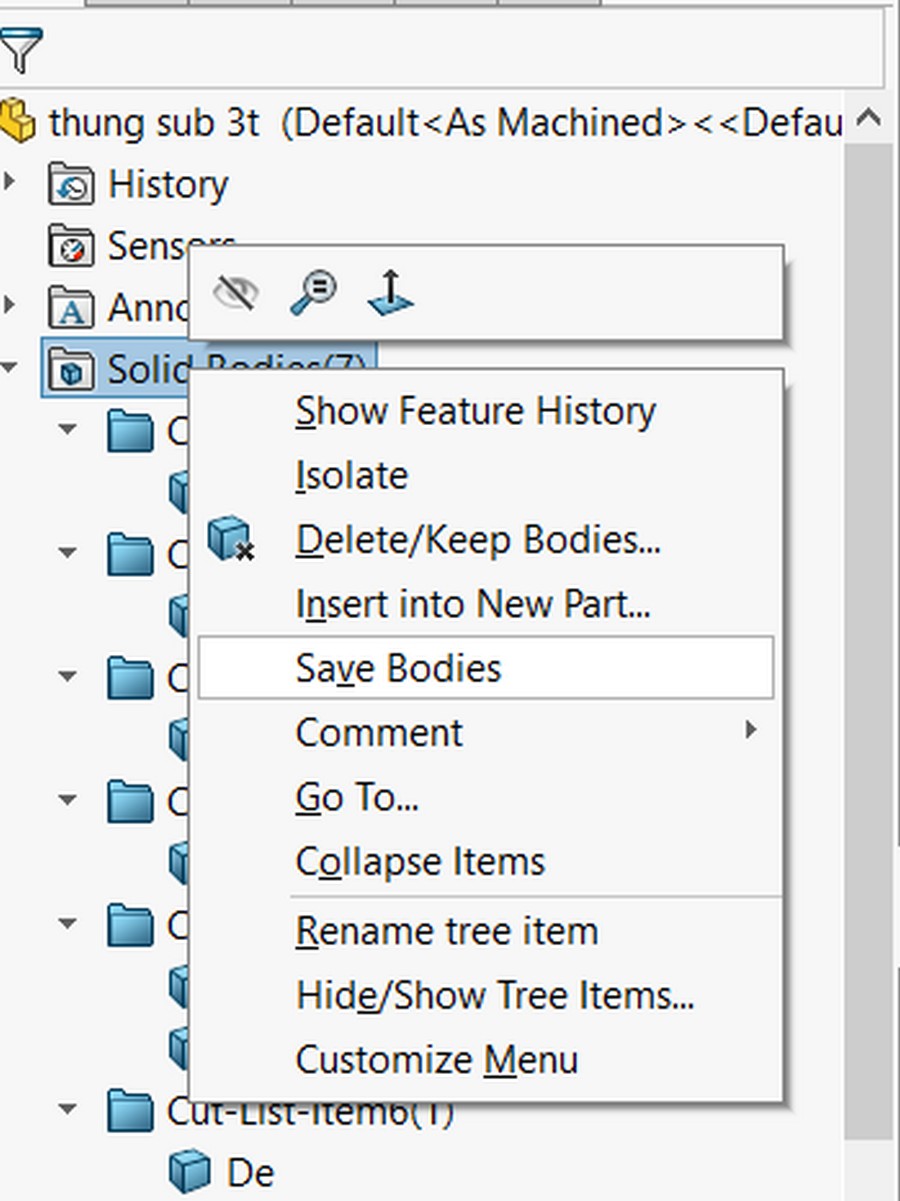

Lệnh Save Bodies cho phép lưu từng body trong multibody part thành file part riêng biệt, có thể đổi tên nhưng vẫn giữ liên kết ngược về file gốc, khi file gốc cập nhật, các file con cũng được cập nhật theo. Cách này hữu ích cho làm khuôn (mold-making), khi mỗi chi tiết cần có mã số riêng, hoặc khi quản lý trong SOLIDWORKS PDM.

Khi nào cần dùng Multiple Parts trên Solidworks

Lưu ý: Save Bodies chỉ là snapshot một chiều, nếu bạn sửa file part đã tách ra, thay đổi đó sẽ không truyền ngược lại về multibody part gốc.

Gom nhóm body giống nhau vào Cutlist

Đây là kỹ thuật cốt lõi trong Weldment của SOLIDWORKS, dùng multibody để gộp các chi tiết giống hệt nhau vào chung một dòng trong cutlist phục vụ sản xuất.

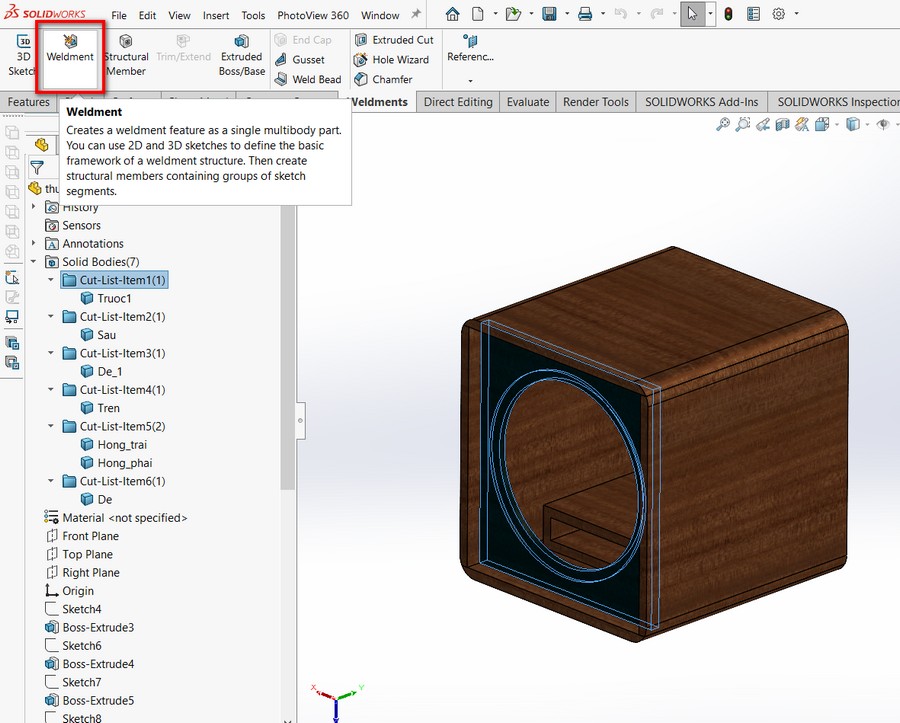

Ví dụ điển hình: thiết kế một cái thùng loa gỗ có nhiều thanh giống nhau lặp lại. Khi bật tính năng weldment, SOLIDWORKS sẽ tự động nhóm các body giống hệt nhau vào từng folder, giúp dễ tổ chức và tạo cutlist phục vụ chế tạo.

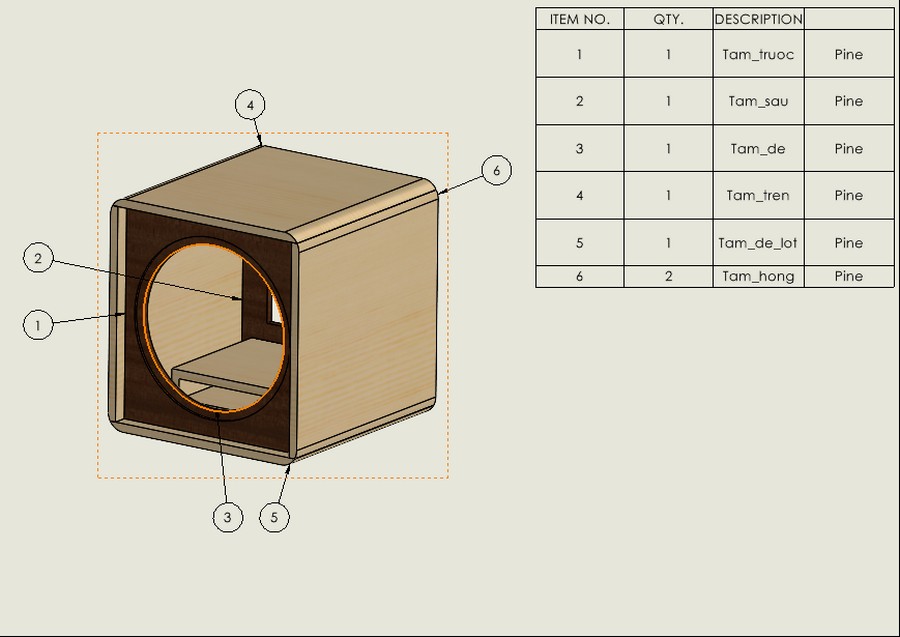

Cách thể hiện tên chi tiết bằng Weldment Cutlist:

Weldment Cut List Solidworks

5. Khi nào dùng Multibody, khi nào dùng Assembly?

Việc chọn giữa mô hình đa khối (multibody) và lắp ráp (assembly) phụ thuộc vào quy trình làm việc và yêu cầu xuất dữ liệu ở bước sau.

Multibody phù hợp khi:

Cần tạo tham chiếu (reference) qua lại giữa các body
Muốn thay đổi thiết kế nhanh mà không phải quản lý các mate trong assembly
Cần gộp hoặc tách hình học linh hoạt

Hạn chế: khi model càng lớn, càng nhiều part thì multibody trở nên kém thực tế hơn, đặc biệt khi bạn cần các tính năng như BOM (bảng kê vật tư) hay Motion Study (mô phỏng chuyển động). Vì không có mate, multibody part về bản chất là tĩnh, không thể hiện được chuyển động thực tế giữa các chi tiết như assembly.

Một điểm đáng lưu ý: nhiều người dùng SOLIDWORKS "vô tình" rơi vào multibody modeling chỉ vì quên gộp (merge) các body lại, nếu không nắm vững kỹ thuật này, bạn dễ có một part model lộn xộn, khó dùng cho các bước sản xuất/bản vẽ về sau.
