Các chiến lược chạy dao Phay 2D trong NX CAM

Tổng Quan Các Toolpath Trong Nhóm Mill Planar Của NX CAM

Giới thiệu

Trong NX CAM, nhóm Mill Planar là tập hợp các nguyên công gia công 2D và 2.5D được sử dụng phổ biến nhất trong lập trình CNC. Đây là nhóm toolpath phù hợp với các chi tiết có biên dạng đơn giản, hốc, bậc, mặt phẳng, rãnh hoặc các vùng gia công theo phương Z.

Đối với người mới học NX CAM, việc hiểu được chức năng của từng toolpath sẽ giúp lựa chọn đúng nguyên công ngay từ đầu, từ đó giảm thời gian lập trình và nâng cao hiệu quả gia công.

Trong bài viết này, CAMMECH sẽ giới thiệu các toolpath chính có trong nhóm Mill Planar và phạm vi ứng dụng của từng nguyên công.

1. Floor Facing Without Wall

Chức năng

Floor Facing Without Wall được sử dụng để gia công các vùng đáy phẳng mà không tác động đến thành đứng xung quanh.

Vùng gia công phù hợp

• Mặt đáy của hốc
• Mặt đáy các bậc gia công
• Các vùng cần làm sạch mặt đáy
• Gia công bán tinh hoặc tinh đáy

Đặc điểm

Toolpath chỉ tập trung xử lý phần đáy, không gia công thành đứng nên rất phù hợp khi thành đã được gia công ở nguyên công khác.

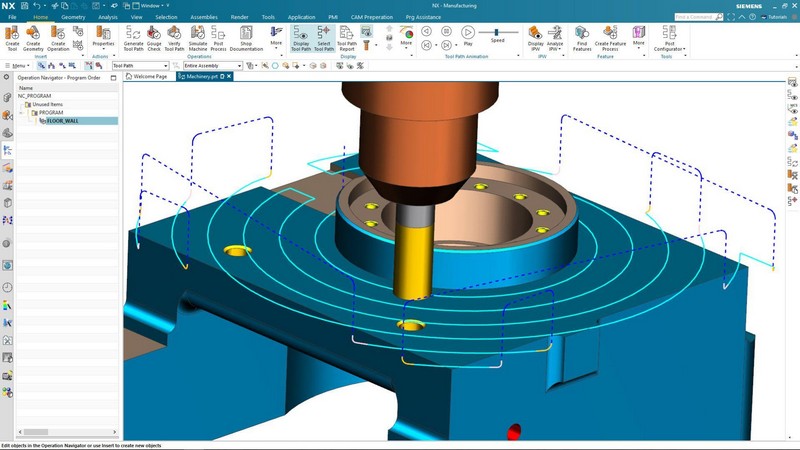

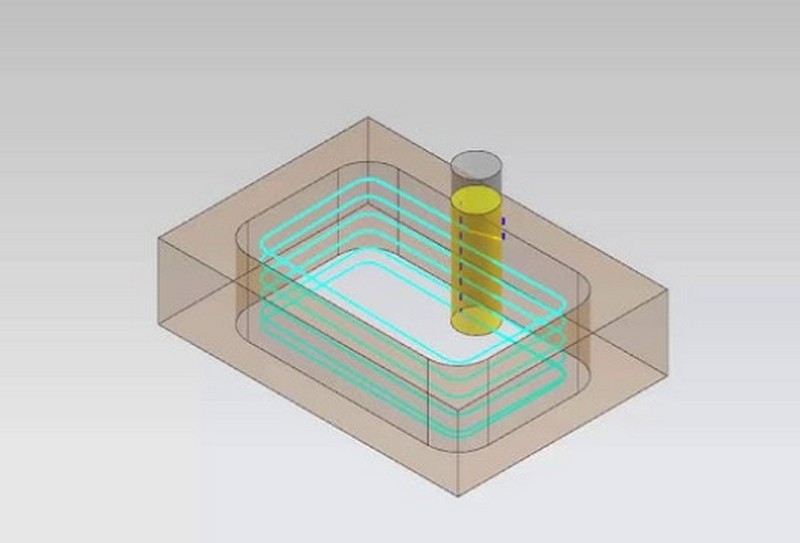

2. Floor And Wall

Chức năng

Floor And Wall cho phép gia công đồng thời cả đáy và thành của chi tiết trong cùng một nguyên công.

Vùng gia công phù hợp

• Hốc kín
• Hốc mở
• Pocket có thành đứng
• Các bậc gia công

Đặc điểm

Đây là một trong những toolpath được sử dụng nhiều nhất khi gia công bán tinh hoặc tinh các hốc cơ khí.

Người lập trình có thể kiểm soát riêng lượng dư đáy và lượng dư thành để phục vụ các bước gia công tiếp theo.

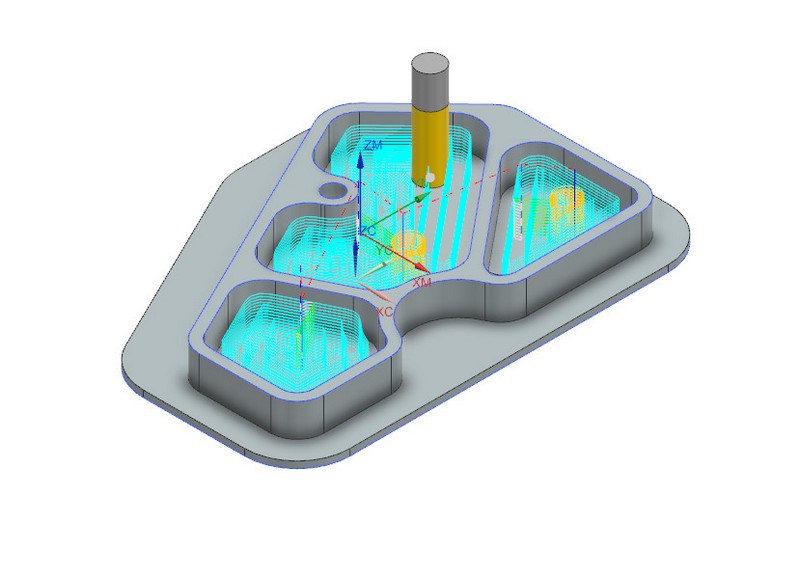

3. Pocket

Chức năng

Pocket là toolpath chuyên dùng để bóc vật liệu bên trong một vùng khép kín.

Vùng gia công phù hợp

• Pocket kín
• Pocket mở
• Hốc có island
• Hốc nhiều tầng

Đặc điểm

Toolpath này tập trung vào việc loại bỏ vật liệu bên trong vùng gia công, giúp tạo ra các hốc với hiệu suất cao.

Đây là nguyên công thường gặp trong gia công đồ gá, chi tiết máy và các sản phẩm khuôn mẫu đơn giản.

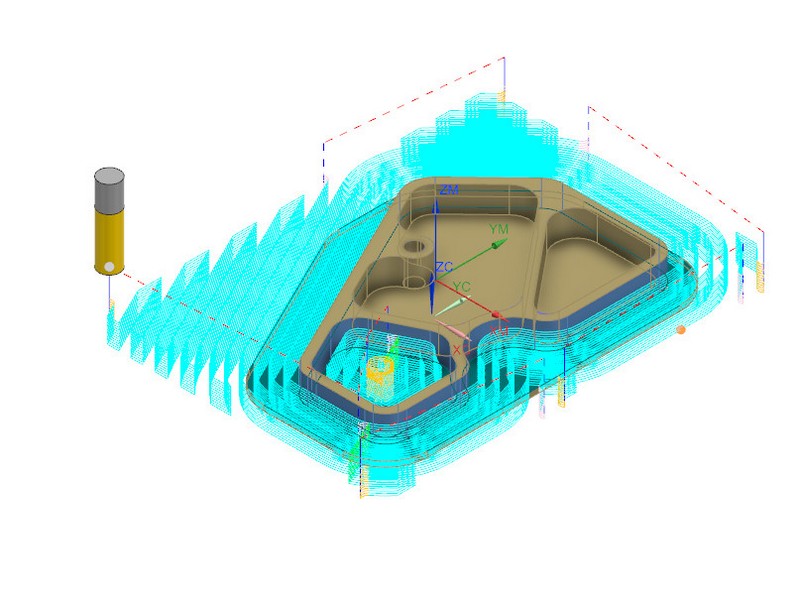

4. 2D Profile Without Floor

Chức năng

Gia công theo biên dạng nhưng không xử lý phần đáy.

Vùng gia công phù hợp

• Thành ngoài chi tiết
• Thành trong hốc
• Biên dạng cắt bao
• Các vách đứng

Đặc điểm

Toolpath chỉ quan tâm đến biên dạng theo chiều đứng, rất phù hợp cho các nguyên công gia công thành hoặc cắt biên dạng sản phẩm.

5. 2D Profile With Floor

Chức năng

Gia công đồng thời biên dạng và phần đáy liên quan đến biên dạng đó.

Vùng gia công phù hợp

• Hốc đơn giản
• Bậc gia công
• Vùng chuyển tiếp giữa thành và đáy

Đặc điểm

So với 2D Profile Without Floor, toolpath này cho phép xử lý hoàn thiện hơn trong một lần lập trình.

6. Planar Profile 2D Wireframe Processor

Chức năng

Gia công dựa trên hình học Wireframe 2D.

Vùng gia công phù hợp

• Biên dạng được tạo từ đường Line
• Arc
• Spline
• Chuỗi Contour 2D

Đặc điểm

Toolpath này đặc biệt hữu ích khi làm việc với bản vẽ 2D hoặc dữ liệu CAD không có mô hình khối 3D.

Người dùng chỉ cần lựa chọn các đường hình học để tạo đường chạy dao.

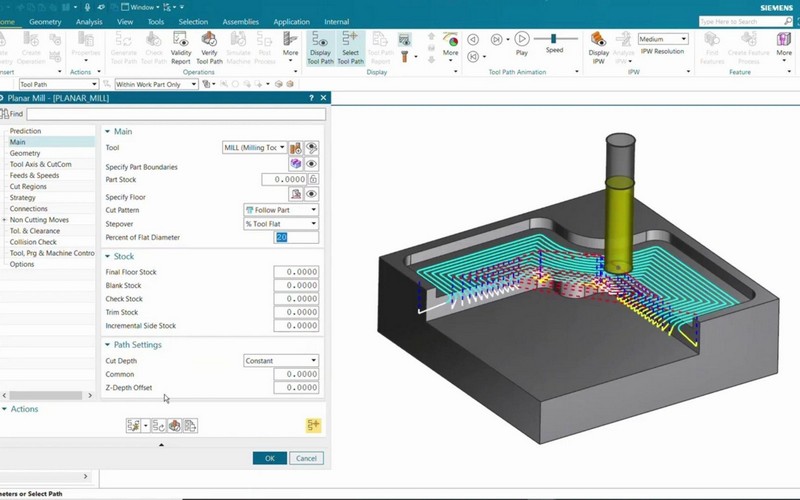

7. Planar Mill

Chức năng

Planar Mill là toolpath tổng quát nhất trong nhóm Mill Planar.

Vùng gia công phù hợp

• Pocket
• Open Pocket
• Island
• Boss
• Bậc gia công
• Hốc phức tạp

Đặc điểm

Đây là toolpath được sử dụng nhiều nhất trong NX CAM bởi khả năng thích ứng với nhiều dạng chi tiết khác nhau.

Trong thực tế, rất nhiều nguyên công gia công NX 2.5D có thể được thực hiện chỉ với Planar Mill.

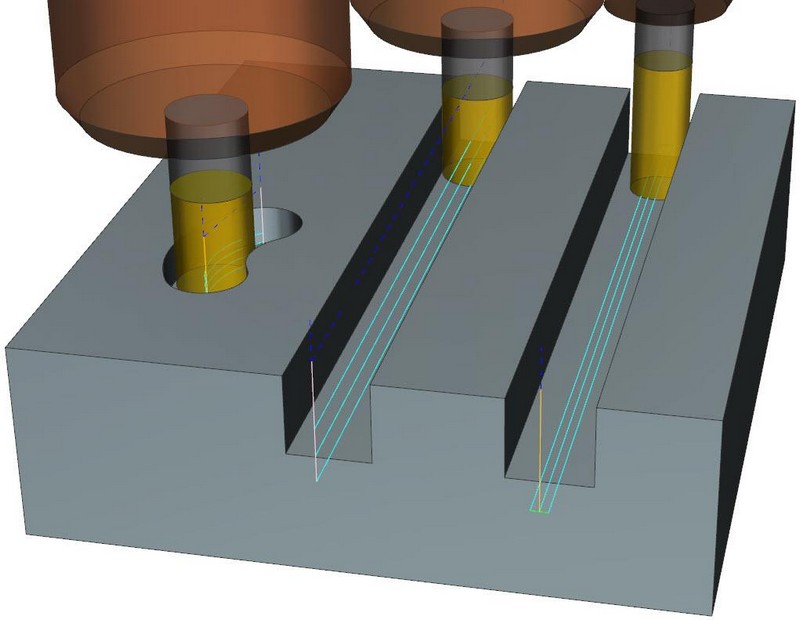

8. Groove Milling

Chức năng

Gia công các dạng rãnh.

Vùng gia công phù hợp

• Rãnh thẳng
• Rãnh cong
• Rãnh chữ U
• Rãnh kỹ thuật
• Rãnh O-Ring

Đặc điểm

Toolpath được tối ưu riêng cho các chi tiết dạng rãnh, giúp đường chạy dao ổn định và hiệu quả hơn so với việc sử dụng các nguyên công gia công thông thường.

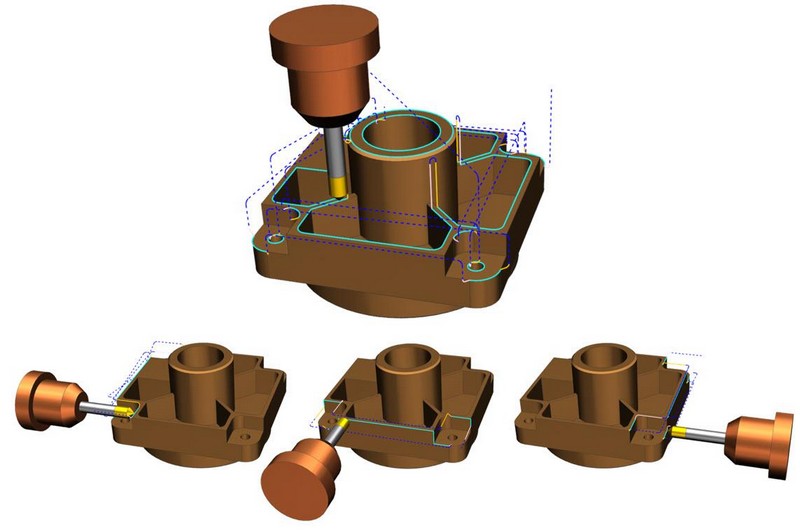

9. Planar Deburring

Chức năng

Loại bỏ ba via sau quá trình gia công.

Vùng gia công phù hợp

• Mép ngoài chi tiết
• Mép hốc
• Các cạnh giao nhau giữa mặt và thành

Đặc điểm

Sau khi hoàn thành các nguyên công phay, Planar Deburring giúp làm sạch cạnh sắc và nâng cao chất lượng sản phẩm trước khi đưa sang công đoạn lắp ráp hoặc kiểm tra.

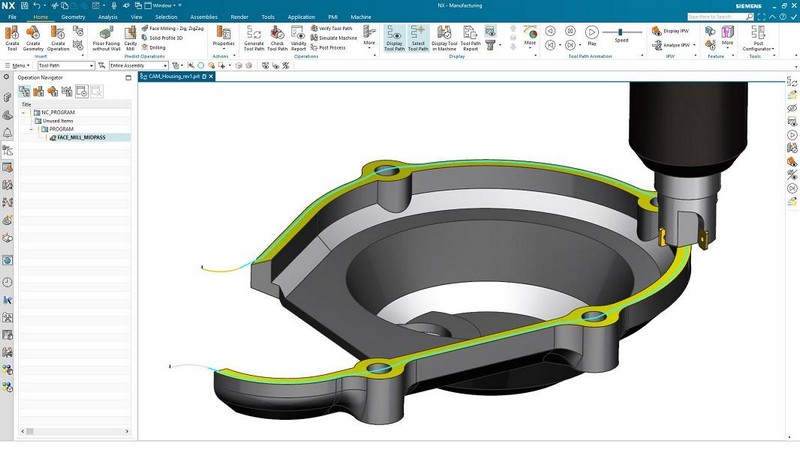

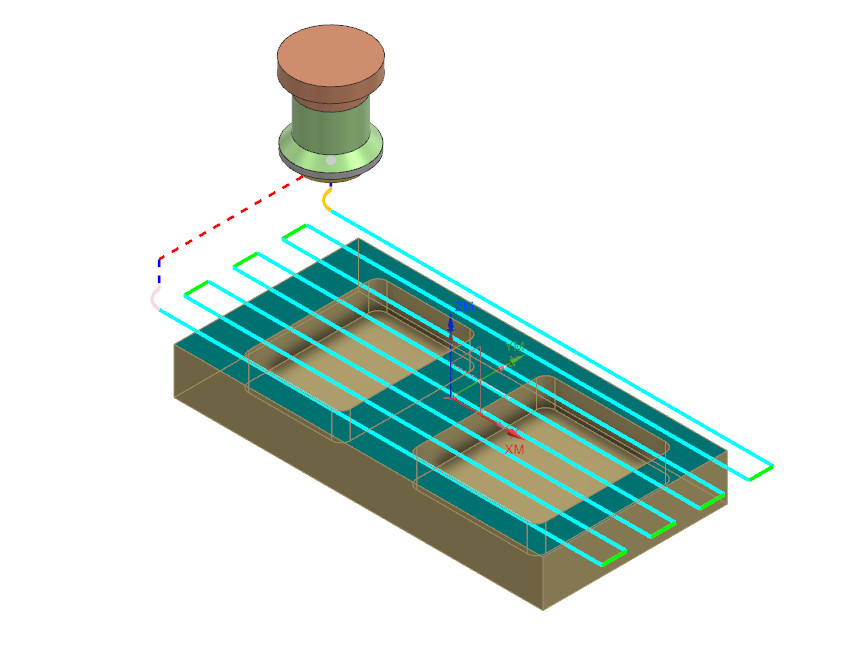

10. Face Milling Manual

Chức năng

Gia công mặt phẳng với các đường chạy dao được người dùng kiểm soát trực tiếp.

Vùng gia công phù hợp

• Mặt chuẩn
• Mặt phôi
• Các vùng mặt phẳng đặc biệt

Đặc điểm

Khác với Face Milling tự động, nguyên công này cho phép người lập trình chủ động xác định hướng gia công và phạm vi chạy dao theo yêu cầu riêng.

11. Planar Text

Chức năng

Tạo và gia công chữ trực tiếp trong môi trường NX CAM.

Vùng gia công phù hợp

• Khắc tên sản phẩm
• Logo
• Mã số chi tiết
• Số serial
• Ký hiệu nhận dạng

Đặc điểm

Người dùng có thể tạo nội dung văn bản trực tiếp trong NX CAM mà không cần thiết kế trước trên phần mềm CAD.

Kết Luận

Việc hiểu đúng chức năng của từng toolpath sẽ giúp người dùng lựa chọn nguyên công phù hợp ngay từ giai đoạn lập trình, từ đó nâng cao hiệu quả gia công và tối ưu chất lượng sản phẩm trên máy CNC. Lập trình gia công không chỉ là việc lấp đầy các ô trống thông số, mà là tư duy tối ưu hóa từng giây chạy máy và bảo vệ tài sản cho xưởng (máy móc, dao cụ). Chỉ với 11 chiến lược trong Mill Planar, nếu bạn thấu hiểu và áp dụng nhuần nhuyễn những Tips & Tricks trên, bạn đã tự tách mình ra khỏi nhóm những lập trình viên phổ thông.
