Sử dụng Angle Limit để giới hạn chuyển động va chạm

Trong thiết kế cơ khí bằng Solidwords, việc kiểm soát các chi tiết chuyển động để tránh va chạm trong Assembly là một yếu tố quan trọng để đảm bảo chi tiết hoạt động chính xác và an toàn.

1. Tại sao phải sử dụng Angle Limit để giới hạn khi va chạm

Một trong những vấn đề thường gặp là hiện tượng các chi tiết xuyên qua nhau khi mô phỏng chuyển động, nếu không có ràng buộc phù hợp. Mặc dù tính năng Collision Detection có thể giúp phát hiện va chạm trong quá trình thao tác nhưng nó không duy trì được giới hạn chuyển động lâu dài.

Chính vì vậy, việc sử dụng Angle Limit Mate (ràng buộc giới hạn góc) trở thành một giải pháp hiệu quả để mô phỏng va chạm một cách trực quan và ổn định hơn. Bằng cách thiết lập các giới hạn góc quay dựa trên vị trí va chạm thực tế, người thiết kế có thể kiểm soát chuyển động của cơ cấu một cách chính xác, đồng thời nâng cao tính thực tế của mô hình mà không cần đến các công cụ mô phỏng phức tạp.

2. Các bước thực hiện

Bước 1:

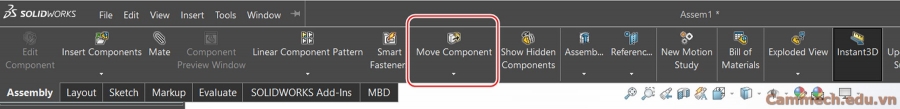

Đầu tiên vào mục Assembly sau đó chọn Move Component trên thanh công cụ.

Bước 2:

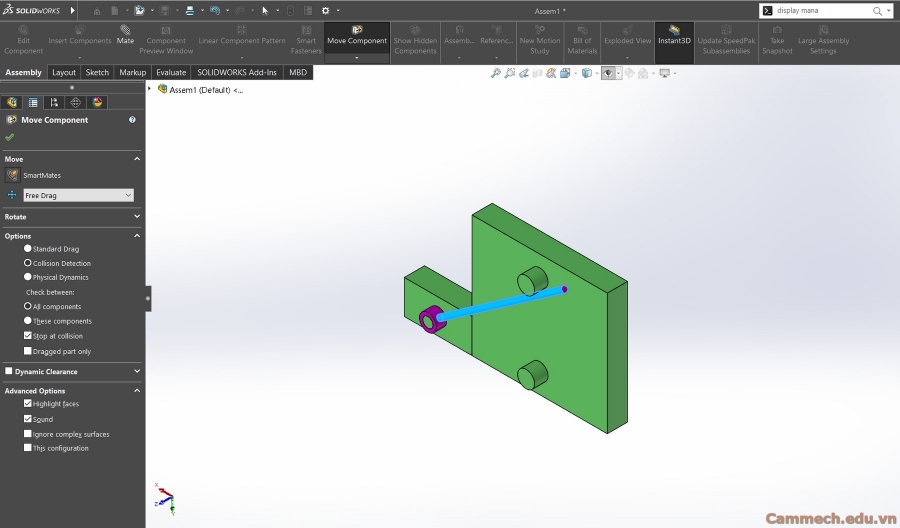

Sau đó chọn Collision Detection để kiểm tra lắp ghép bị va chạm ở vị trí nào để xác định góc giới hạn chuyển động khi mô phỏng.

Tiếp theo tiến hành nắm kéo các chi tiết cần kiểm tra va chạm cho chúng chạm lại với nhau, khi chúng va chạm sẽ có màu xanh như hình vẽ.

Bước 3:

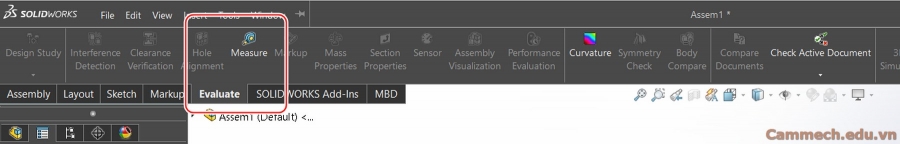

Tiếp theo tiến hành kiểm tra góc độ để thiết lập góc tránh va chạm trong quá trình mô phỏng bằng cách dùng Measure để đo trong Tab Evaluate.

Bước 4:

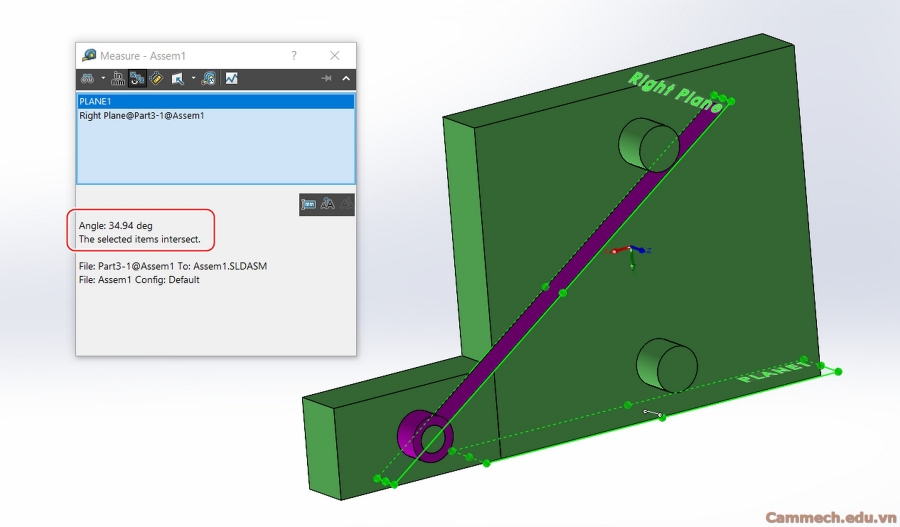

Chọn vào Measure và chọn đo giữa hai mặt phẳng như trong cụm để xác định được góc chuyển động tối đa khi mô phỏng.

Như ở ví dụ này các bạn thấy mình đã xác định được góc ở hai mặt phẳng này là 34.94 độ cho chuyển động tối đa của cánh tay đòn khi đi lên.

Tương tự mình sẽ xác định được góc chuyển động tối đa khi cánh tay đòn đi xuống là 8.23 độ.

Bước 5:

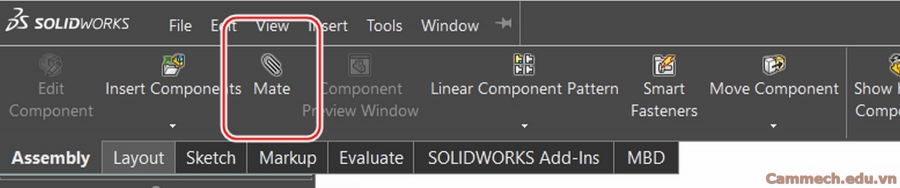

Tiếp theo tiến hành giới hạn chuyển động cho cánh tay đòn bằng cách ràng buộc để giới hạn góc độ bằng cách: Đầu tiên chọn vào Mate.

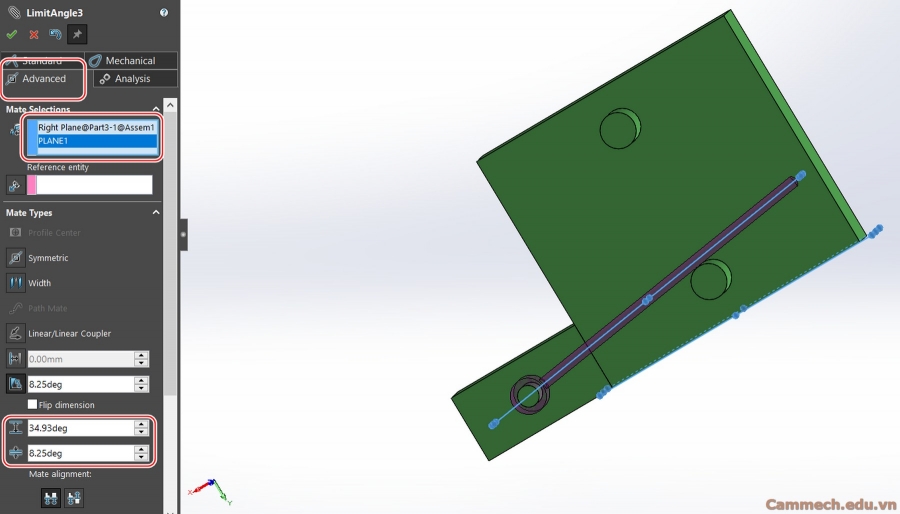

Tiếp sau đó chọn vào Advanced, ở mục Mate Selections chọn hai mặt phẳng để giới hạn góc cho chuyển động. Tiếp đến ở mục Maximum và mục Minimum mình sẽ nhập giá trị nhỏ hơn giá trị đo được ở bước trên để khi các chi tiết chuyển động chúng sẽ không bị va chạm với nhau.

Sau đó chọn OK để kết thúc bây giờ các bạn nắm kéo sẽ thấy chi tiết không còn va chạm vào như ban đầu.

Tham khảo thêm các bài viết kỹ thuật Solidworks tại:Tự Học Solidworks - Chia Sẻ Thủ Thuật Sử Dụng Solidworks

Chúc các bạn thành công!
