Cách tạo Templates mẫu trong SOLIDWORKS

Việc sử dụng Templates tùy chỉnh giúp người dùng chuẩn hóa quy trình thiết kế, đồng thời đảm bảo mọi Part, Assembly và Drawing đều tuân theo cùng một tiêu chuẩn kỹ thuật. Đây là giải pháp đặc biệt hữu ích đối với những người thường xuyên làm việc trong lĩnh vực thiết kế 3D và cơ khí.

1. SOLIDWORKS Templates là gì?

SOLIDWORKS Templates là các tệp mẫu được cấu hình sẵn, hoạt động như một “khung thiết lập ban đầu” cho mọi tài liệu mới trong SOLIDWORKS.

Các tệp này giúp xác định sẵn:

• Hệ đơn vị

• Font chữ

• Thuộc tính tài liệu

• Thuộc tính tùy chỉnh

• Chất lượng hiển thị

• Một số hình học hoặc feature mặc định

Trong quá trình thiết kế:

• Tệp Part được dùng để tạo các chi tiết cơ khí riêng lẻ.

• Tệp Assembly dùng để lắp ráp và kiểm tra sự phù hợp giữa các chi tiết.

• Tệp Drawing dùng để thể hiện thông tin sản xuất dưới dạng bản vẽ 2D.

2. Khi tạo tệp mới, SOLIDWORKS sử dụng Templates như thế nào?

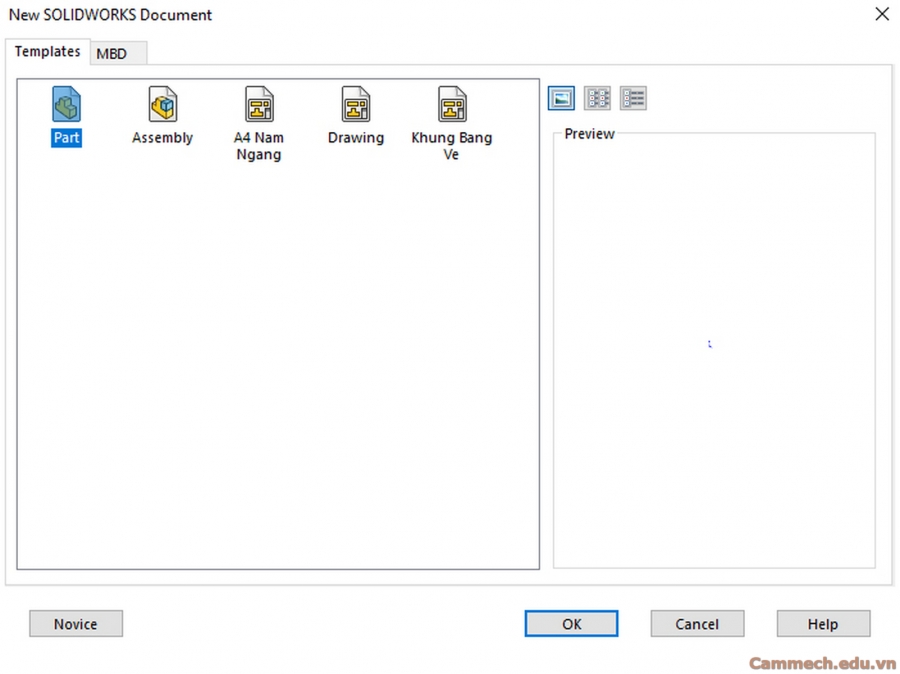

Mỗi khi tạo một tệp mới trong SOLIDWORKS, phần mềm sẽ tự động sử dụng một Template để xác định các cài đặt mặc định cho tài liệu đó.

Các thông tin có thể được định nghĩa sẵn trong Template bao gồm:

• Đơn vị đo

• Font chữ

• Thuộc tính tùy chỉnh

• Tiêu chuẩn kích thước

• Chất lượng hình ảnh

• Hình học tham chiếu

Nhờ vậy, người dùng không cần thiết lập lại các thông số mỗi lần bắt đầu một dự án mới.

Các loại Template chính trong SOLIDWORKS

Ngoài ra, bản vẽ còn sử dụng định dạng format bản vẽ .slddrt (Sheet Format) để quản lý khung tên và khung viền của bản vẽ.

Cách tạo khung tên trên Solidworks:Tạo khung tên tùy chỉnh Drawing trên Solidworks

3. Các Templates mẫu trong SOLIDWORKS được lưu ở đâu?

Thông thường, các công ty sẽ lưu Templates trên thư mục dùng chung để toàn bộ nhóm thiết kế sử dụng cùng một tiêu chuẩn.

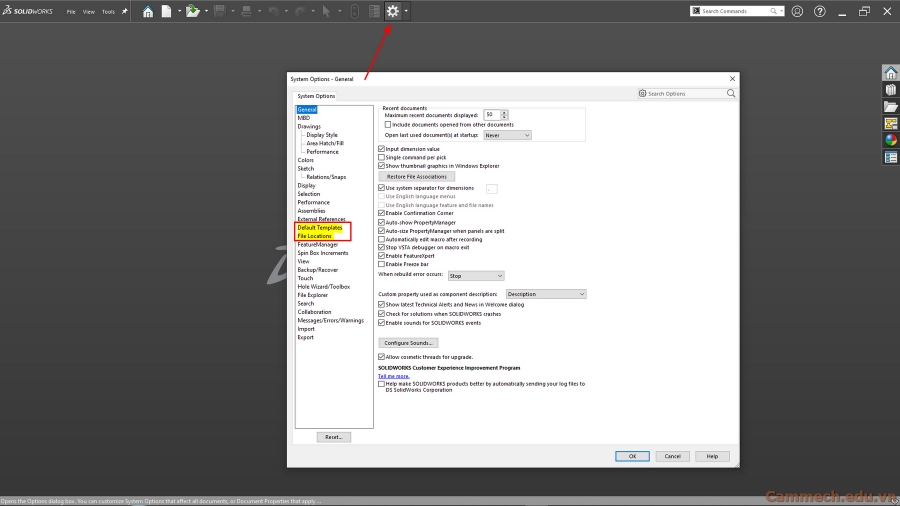

Để kiểm tra vị trí lưu trữ Templates trong SOLIDWORKS:

1. Mở System Options
2. Truy cập:
   • Default Templates
   • File Locations

Tại đây, người dùng có thể xem hoặc thay đổi thư mục chứa Templates.

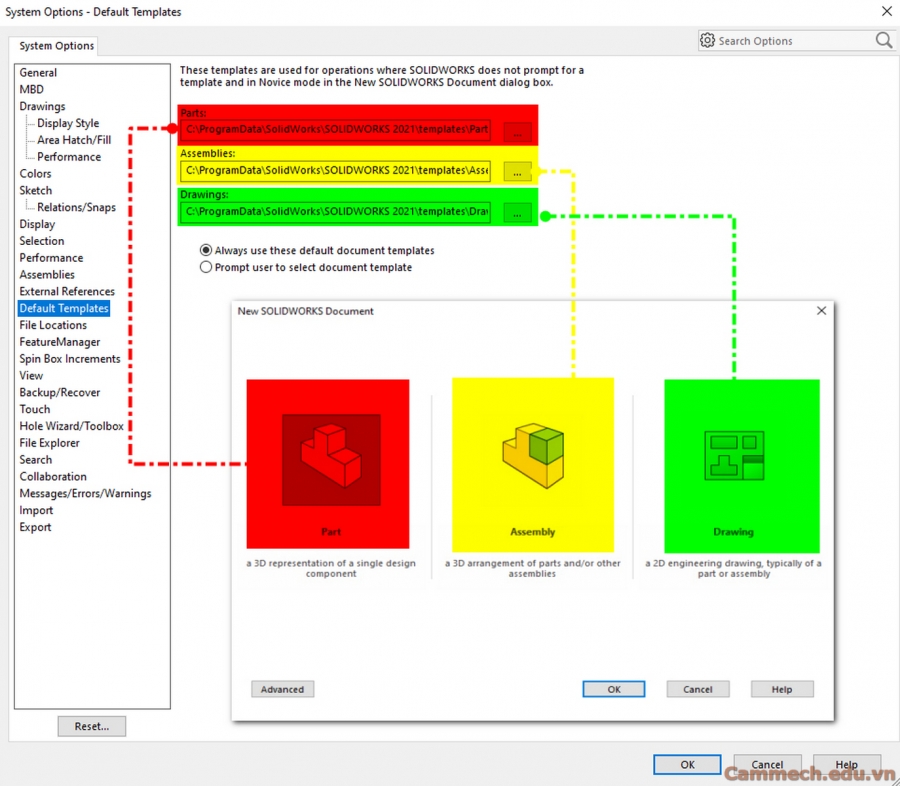

Default Templates trong SOLIDWORKS

Mục Default Templates cho biết Template nào sẽ được sử dụng mặc định khi:

• Tạo tệp mới
• Tạo Virtual Component trong Assembly
• Sử dụng chế độ New Document

Đây là nơi giúp SOLIDWORKS tự động chọn đúng Template cho từng môi trường làm việc.

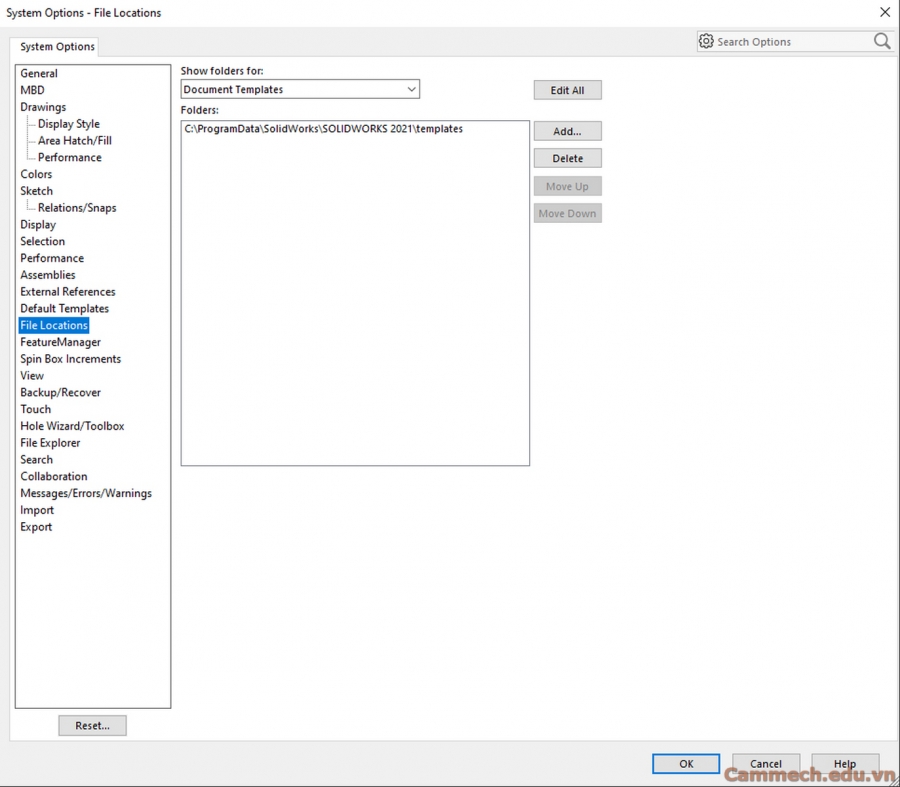

File Locations trong SOLIDWORKS

Trong mục File Locations, người dùng có thể:

• Thêm thư mục chứa Templates
• Xóa vị trí không sử dụng
• Sắp xếp thứ tự ưu tiên thư mục

Để thay đổi thư mục Template:

• Mở System Options
• Chọn tab File Locations
• Trong menu thả xuống, chọn:
• Document Templates
• Thêm hoặc chỉnh sửa đường dẫn thư mục theo nhu cầu

​

4. Cách tạo Templates mẫu trong SOLIDWORKS

Sau khi xác định được vị trí lưu trữ Templates, người dùng có thể bắt đầu tạo Template mới.

Bước 1: Tạo file Part mới

Mở một file Part mới trong SOLIDWORKS.

Sau đó lưu tệp dưới định dạng:

.prtdot

vào thư mục chứa Templates.

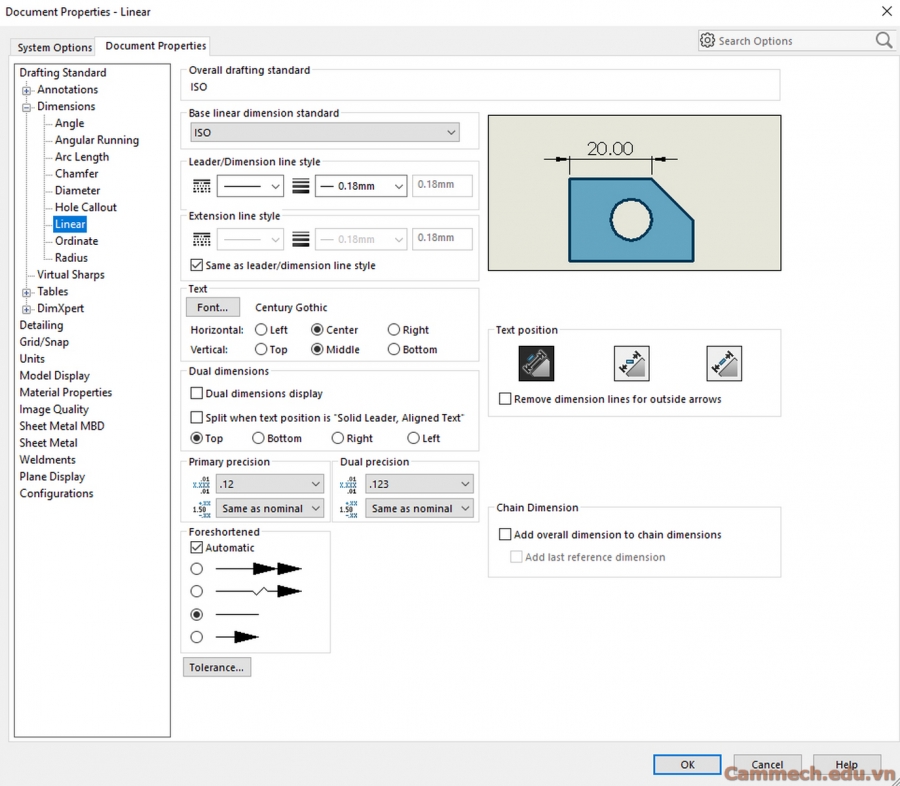

Bước 2: Thiết lập Document Properties

Các thiết lập trong Document Properties sẽ được lưu trực tiếp vào Template và tự động áp dụng cho mọi tài liệu mới sử dụng Template đó.

Một số tùy chỉnh quan trọng gồm:

Kích thước (Dimensions)

Thiết lập:

• Độ chính xác thập phân
• Kiểu hiển thị kích thước
• Định dạng góc
• Định dạng đường kính và kích thước tuyến tính

Đơn vị (Units)

Thiết lập hệ đơn vị như:

• Milimet
• Inch
• Hoặc các hệ đơn vị khác

Chất lượng hình ảnh (Image Quality)

Thiết lập chất lượng hiển thị mô hình 3D.

Thông thường nên giữ mức hợp lý để cân bằng giữa:

• Hiệu suất làm việc
• Độ mượt khi thao tác
• Chất lượng hiển thị mô hình

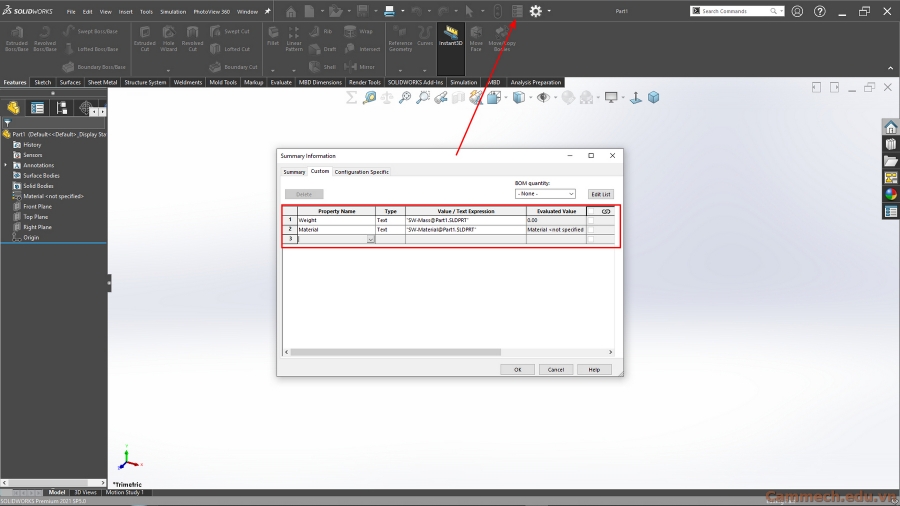

Bước 3: Thuộc tính tùy chỉnh trong SOLIDWORKS

Sau khi hoàn tất các thiết lập tài liệu, người dùng có thể thêm Custom Properties để lưu trữ siêu dữ liệu cho mô hình.

Ví dụ:

• Tên chi tiết
• Mô tả
• Vật liệu
• Mã sản phẩm

Các thuộc tính này có thể được sử dụng trong:

• Bill of Materials (BOM)
• Title Block của Drawing
• Quản lý dữ liệu thiết kế

Đây là tính năng rất hữu ích để chuẩn hóa dữ liệu và tự động hóa quy trình thiết kế.

Bước 4: Các tùy chỉnh khác trong Template

Một ưu điểm lớn của Templates trong SOLIDWORKS là mọi nội dung được lưu trong Template sẽ tự động xuất hiện khi tạo tài liệu mới.

Người dùng có thể thêm sẵn:

• Reference Geometry
• Sketch mặc định
• Feature khởi tạo
• Các cấu trúc tiêu chuẩn riêng của công ty

Điều này giúp tiết kiệm thời gian và tăng tính đồng nhất trong quá trình thiết kế 3D.

Kết luận

Việc tạo Templates mẫu trong SOLIDWORKS giúp chuẩn hóa môi trường làm việc, tiết kiệm thời gian thiết lập và nâng cao tính nhất quán trong thiết kế 3D.

Đối với các cá nhân hoặc doanh nghiệp thường xuyên làm việc với Part, Assembly và Drawing, việc xây dựng bộ Templates riêng là một bước quan trọng để tối ưu quy trình thiết kế và quản lý dữ liệu kỹ thuật hiệu quả hơn.

Chúc các bạn thành công!
